VNA　RF-CV法

VNA（ベクトル・ネットワーク・アナライザ）を用いたRF-CV法は、通常のLCRメータ（数kHz〜MHz）では見ることができない、実際の動作周波数帯域におけるCNT-TFTの容量特性を評価する非常に強力な手法です。

特にCNTのような高インピーダンスかつ寄生抵抗の影響を受けやすいデバイスでは、高周波での位相情報を含めた解析が不可欠です。

1. RF-CV法の原理とメリット

通常のCV測定は、デバイスを単純な $RC$ 並列回路と見なして容量を算出しますが、RF帯では配線インダクタンスやパッド寄生容量が無視できなくなります。

動作周波数での評価: 実際の高周波デバイスとしての動作（ $f_T, f_{max}$ ）に直結する動的な容量を抽出できます。
高精度な寄生除去: VNAの強力な校正機能（Open/Short/Thru）とディエンベディング技術により、極微小なチャネル容量（fFオーダー）をパッド容量から分離して測定可能です。
Sパラメータからの変換: 測定された $S$ パラメータを $Y$ パラメータに変換することで、ゲート容量を算出します。

2. 測定手順とデータ変換

① セットアップ

VNAの各ポートにBias Teeを挿入し、SMU（ソースメジャーユニット）からDCバイアス（ $V_{GS}, V_{DS}$ ）を供給します。

Port 1: ゲート端子
Port 2: ドレイン端子（またはソース端子）

② キャリブレーションとディエンベディング

CNT-TFTのチャネル容量は非常に小さいため、**「Open-Short ディエンベディング」**が必須です。素子の近くに配置したダミーパターン（素子なしのパッドのみ）を測定し、そのアドミタンスを差し引きます。

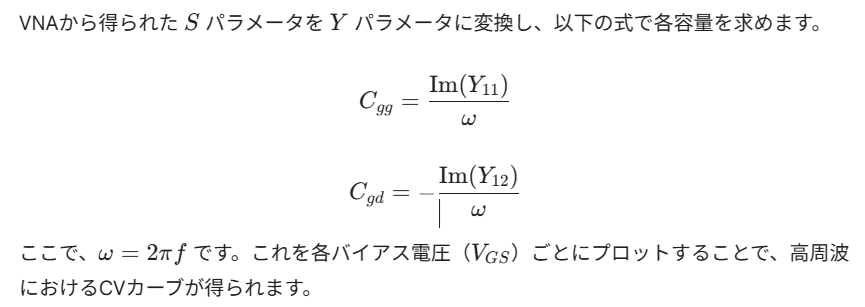

③ 容量の抽出（Yパラメータ変換）

3. CNT-TFT特有の注意点

インピーダンス・マッチング

CNT-TFTは出力インピーダンスが高いため、50Ω系であるVNAのポート1, 2では反射が大きくなります。

対策: 反射係数 $S_{11}$ が円線図（スミスチャート）の端に張り付くことが多いため、VNAの入力パワーを適切に設定し（例：-20dBm程度）、IF帯域幅（IFBW）を絞って（例：100Hz〜1kHz）ノイズフロアを下げる必要があります。

周波数依存性の確認

RF-CVでは、単一の周波数ではなく、ある程度の帯域（例：1GHz〜10GHz）でスイープし、抽出された $C$ の値が周波数に対して一定（Flat）であることを確認してください。

もし周波数によって容量値が大きく動く場合、ディエンベディングの不完全さや、CNTネットワーク内の抵抗成分による時定数の影響が考えられます。

4. 必要な機材構成

構成要素	役割
4-port/2-port VNA	高周波Sパラメータの取得（10MHz〜数GHz）
High-Precision SMU	$V_{GS}, V_{DS}$ の精密な印加と $I_G, I_D$ の監視
Bias Tee	DCバイアスとRF信号の合流・分離
RF Prober	微細な素子へのコンタクト（GSGプローブが一般的）

実践的なアドバイス

CNT-TFTの場合、ゲート絶縁膜が非常に薄いと、高周波でも**漏れ電流（Leakage）**が位相に悪影響を与えることがあります。 $Y_{11}$ の実部（ $G_{gg}$ ）が無視できない大きさになっていないかチェックすることで、デバイスの健全性を同時に評価できます。

出典：Google Gemini (Gemini は AI であり、間違えることがあります。)
