LFM, FMCW変調信号とは

LFM（Linear Frequency Modulation）波、FMCW（Frequency Modulated Continuous Wave )波

は、周波数が時間に対して直線的に変化する信号のことです。ソナーやレーダーシステムで、信号の範囲や速度を測定するために使用されます。

LFM波の特徴:

• 周波数スイープ:周波数が一定の速度で上昇または下降します。

• パルス変調:LFM波は通常、パルス状に送信されます。

• 距離測定:LFM波の往復時間から、対象物までの距離を測定できます。

• 速度測定:LFM波のドップラーシフトから、対象物の速度を測定できます。

LFM波の応用:

• ソナー:水中での探知、測距、速度測定に使用されます。

• レーダー:航空機、船舶、気象観測などに使用されます。

• 医療:超音波診断装置などで使用されます。

• 地震探査:地下の構造を調べるために使用されます。

LFM波のメリット:

• 高い距離分解能:短いパルス長で高い距離分解能を実現できます。

• 高い信号対雑音比:長いパルス長で高い信号対雑音比を実現できます。

• 広い範囲の測定:周波数スイープ幅を調整することで、広い範囲の距離や速度を測定できます。

LFM波は、さまざまな分野で距離や速度を測定するための強力なツールとして活用されています。

LFM波の発生にはベクトル信号発生器が必要です。

SIGLENT（シグレント）ベクトル信号発生器 SSG6082A-V シリーズSSG6082A-VSIGLENT SSG6082A-V ベクトル信号発生器 9kHz～8GHz、+30dBm7,744,000円税込詳しく見る

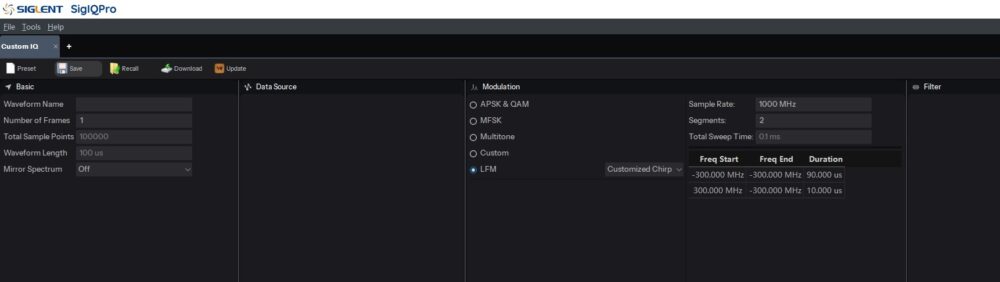

LFM信号発生設定画面

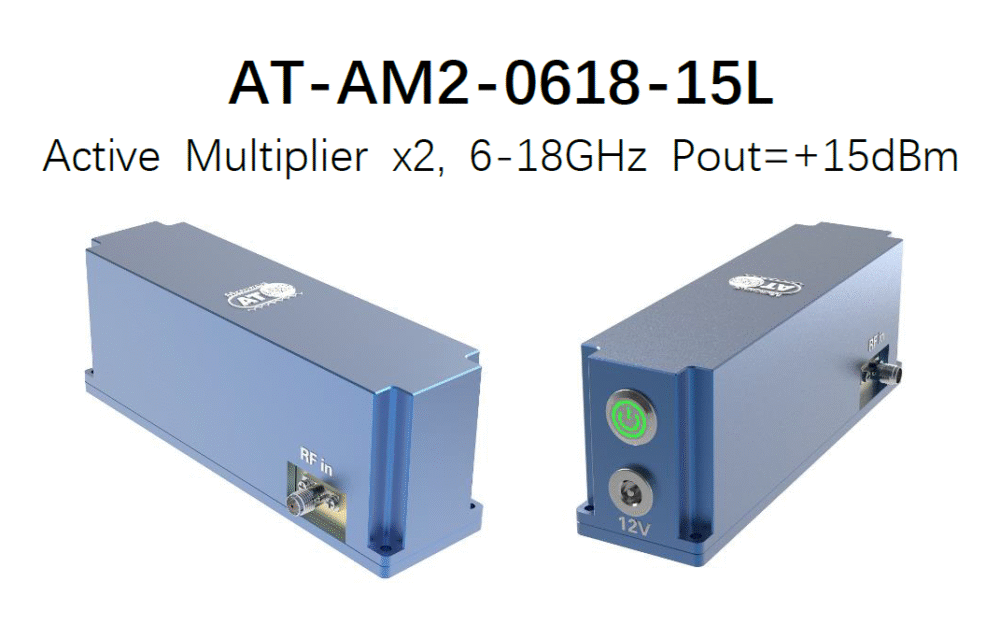

8GHz以上の信号発生には、 １）アップ/ダウン周波数コンバーター ２）Multiplier/Doubler などの利用が可能です。 変調帯域幅も拡大されます。

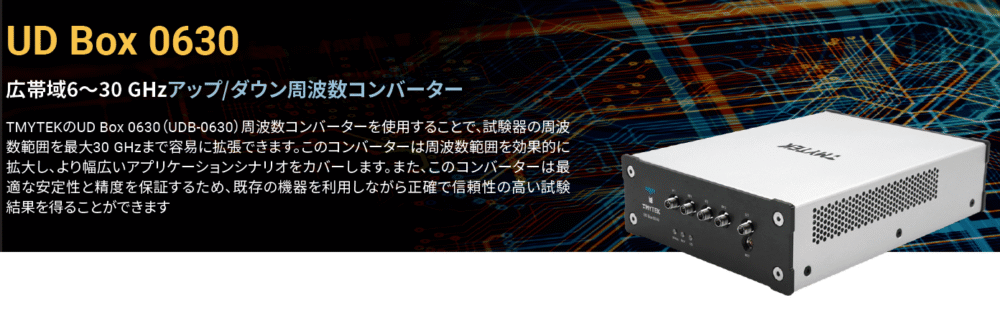

TMYTEK社 日本代理店 NEXTEM社

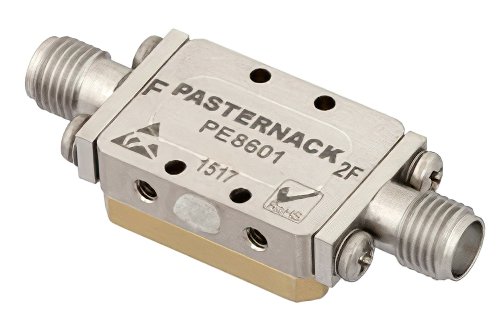

Pasternack

出典：Marshall Bruner

Ｔ＆ＭコーポレーションではNEXTEM社と協調してSIGLENT社、Ceyear社の電子計測器（スペアナ, VSG, VNA等）による FMCWレーダー評価に必要な電子測定器、システムの提案を行っております。お気軽にお問い合わせフォームよりご相談くださいませ。
