光コンポーネントアナライザとは
光コンポーネントアナライザ（Optical Component Analyzer, OCA）とは、光ファイバや光デバイスの伝送特性（反射・損失・遅延・群遅延など）を高精度に評価するための専用測定器です。
光通信用のパッシブ部品（ファイバ、コネクタ、AWG、WDM素子、PLC分岐器など）の周波数特性や空間的な構造影響を評価する際に使用されます。
主な測定項目
測定内容 | 説明 |
|---|---|
反射率（Return Loss） | 反射の大きさ。光がどれだけ戻るかをdBで評価 |
挿入損失（Insertion Loss） | 入力光に対して出力される光の損失 |
遅延特性（Group Delay） | 光信号がデバイス内を通過する時間のばらつき |
Sパラメータ（S21/S11） | VNA同様の解析を光信号で実現可能 |
よく使われるデバイス評価対象
光アイソレータ
波長多重分離素子（WDM/DWDM）
AWG（Arrayed Waveguide Grating）
光ファイバケーブル・コネクタ
PLCスプリッタ、光カプラ
光フィルタ、偏波保持デバイス
測定方式の例（基本原理）
干渉法（光コヒーレンスドメイン反射法）
→ 反射や遅延を高分解能で空間的に分離可能ベクトル方式（O-VNAのように動作）
→ 周波数領域の伝送特性を広帯域で測定可能

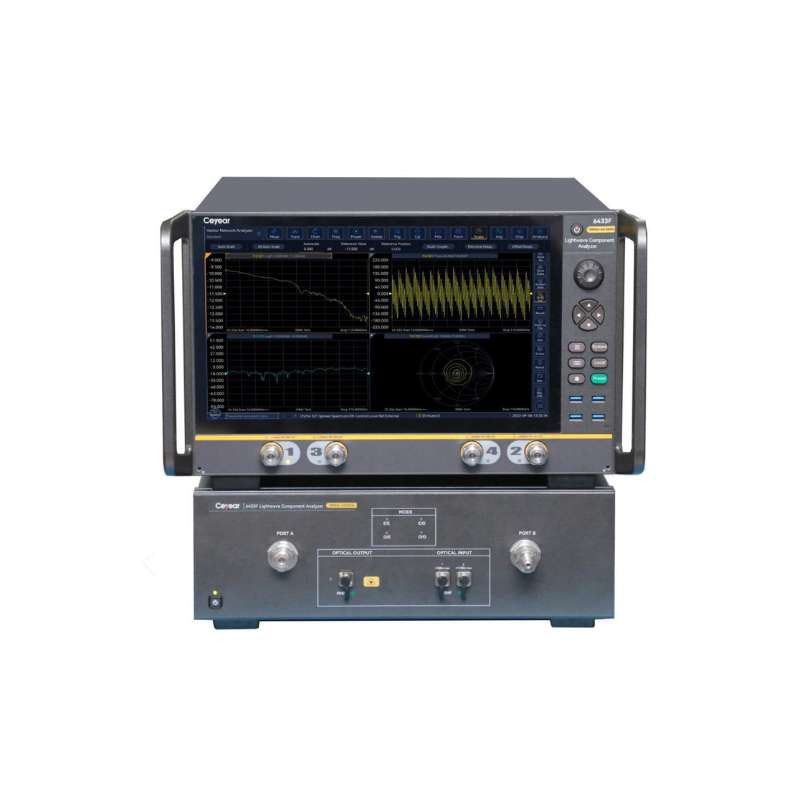

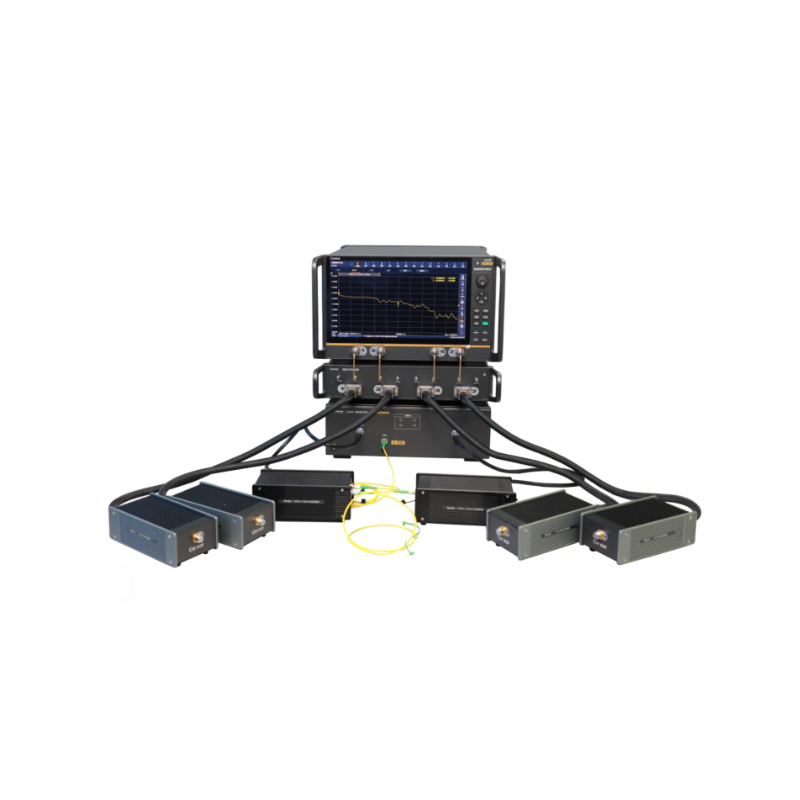

Ceyear製 光コンポーネントアナライザ（例）
製品名 | 特長 | 用途 |
|---|---|---|
Ceyear OCA5000シリーズ | 高分解能反射測定／広帯域／Sパラ解析可能 | AWG・WDM素子の評価、研究開発向け |
OCA2000シリーズ | 携帯型設計・中小規模のライン評価向け | 生産ラインの光部品チェックなど |
※帯域・分解能・測定速度などはモデルにより異なります。詳細は個別資料をご提供可能です。
光コンポーネントアナライザの選定ポイント
項目 | 選び方のポイント |
|---|---|
測定帯域 | 使用波長帯（例：Cバンド、Lバンドなど）に対応しているか |
反射測定の分解能 | デバイス内の構造を区別できるか（空間分解能） |
波長スイープ速度 | 生産ライン用途なら短時間測定が重要 |
インターフェース | SC/APC、FC/PCなどコネクタ形式も確認必要 |
価格・導入支援 | 技術サポートやカスタマイズの可否も含めて評価を推奨 |
まとめ
光コンポーネントアナライザは、光通信部品の損失・反射・遅延などを高精度に評価する測定器
WDM素子・AWG・光コネクタなどの量産・開発で広く使用
T&Mでは、Ceyear製の各種OCA製品を正規販売・技術サポート・デモ貸出対応中
