Ceyear 6433P 光コンポーネントアナライザ 10MHz～110GHz

型番: 6433P
メーカー: Ceyear
カテゴリ: 光コンポーネントアナライザ

価格お問い合わせ

メーカー保証本体3年・付属品1年
国内技術サポート

製品概要

主な特長

・広帯域同軸測定範囲：10 MHz～110 GHz
・周波数分解能：最小 1 Hz
・透過・反射など豊富なパラメータ測定機能を搭載
・多機能統合型操作インターフェース
・ガイド付きキャリブレーションとワンクリック高速スイープ測定
・マルチウィンドウ表示と高速解析機能
・高速データ取得による自動プローブ除去機能
・USB・LANインターフェース対応、SCPIプログラマブルコマンドセットによる自動測定をサポート

■統合型多機能操作インターフェース

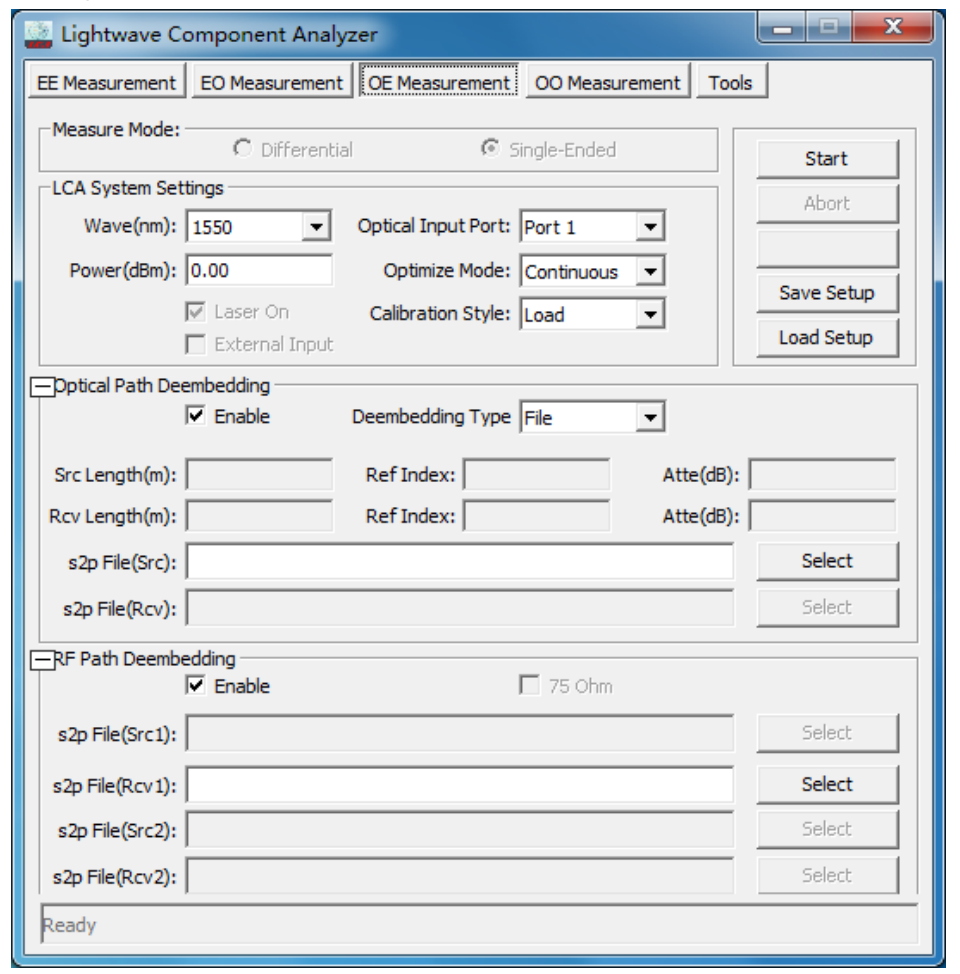

6433P光コンポーネントアナライザは、電気－電気（E–E）、電気－光（E–O）、光－電気（O–E）、光－光（O–O）の4つの測定モードを搭載し、各モードを自由に切り替えることができ、Sパラメータ・インピーダンス・時間領域特性など、一般的な光電デバイスの測定に対応します。

■マルチウィンドウ表示と高速解析

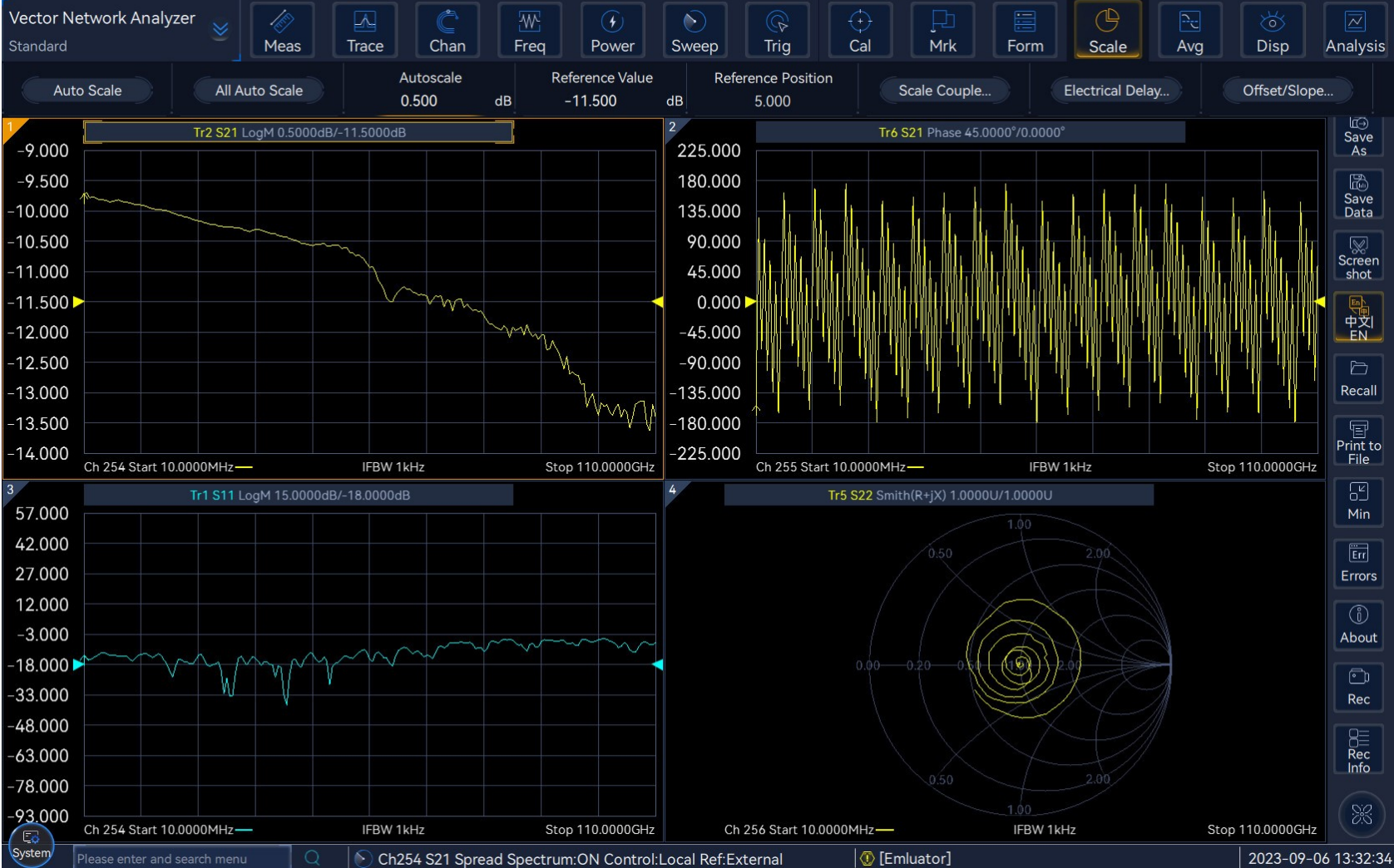

6433P光波コンポーネントアナライザは、最大64測定チャンネルおよび32測定ウィンドウに対応し、各ウィンドウには最大16本のトレースを同時表示できます。これにより、マルチウィンドウおよびマルチフォーマットでの測定結果表示が可能です。高解像度マルチタッチ静電容量式スクリーンを採用し、直感的で迅速な入力・選択操作を実現。高速かつ効率的なデータ解析をサポートし、ユーザーに新しい光波コンポーネントアナライザの操作体験を提供します。

■自動プローブ除去と高速データ取得

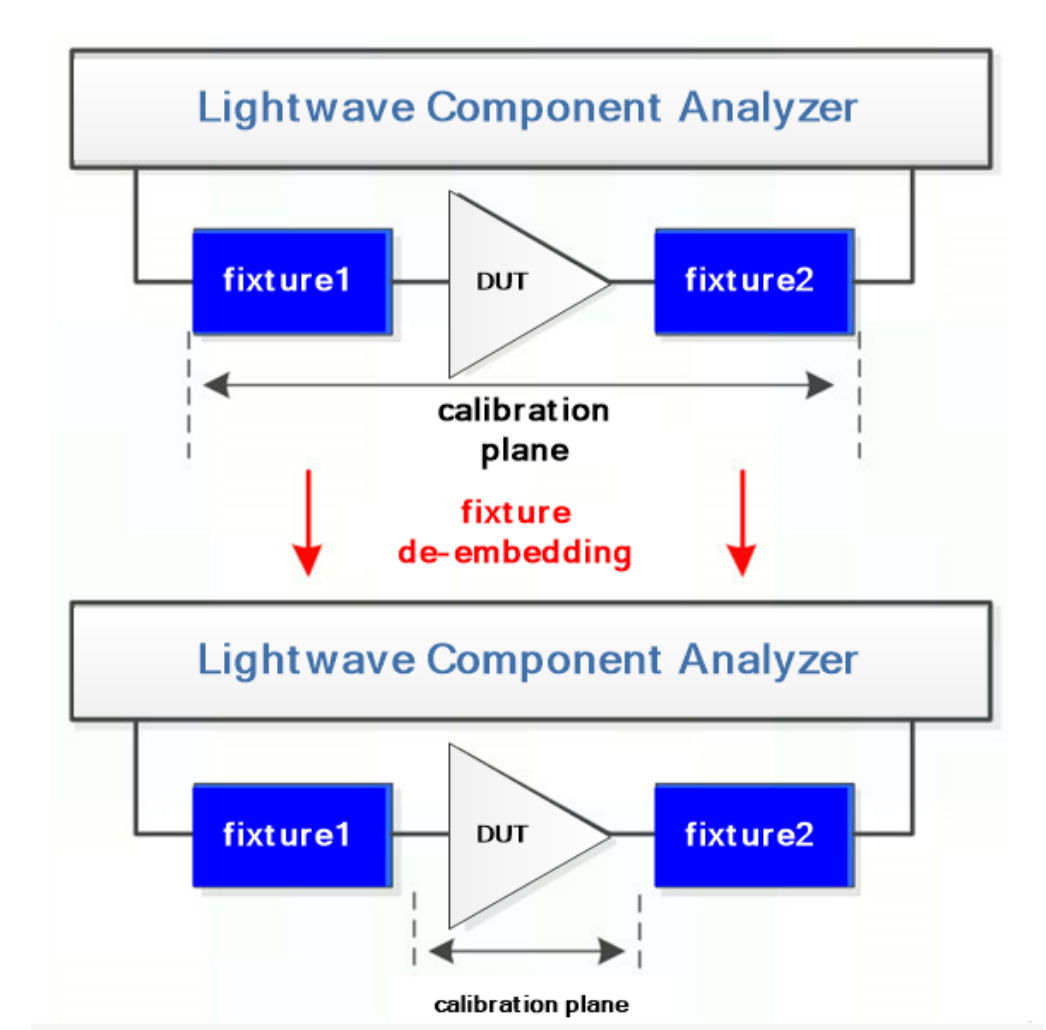

6433P光波コンポーネントアナライザは、自動フィクスチャ除去機能により、光チップのSパラメータ測定における課題を迅速に解決します。測定時には高周波プローブをフィクスチャと見なし、自動除去機能によってその時間領域パラメータを測定。信号フロー図を用いて周波数領域パラメータを抽出し、S2Pファイルを生成後、RF部に組み込み、光チップの高精度Sパラメータ測定を実現します。

■シングルエンド光デバイステスト

電気光変調器や直接変調レーザなどの電気光デバイスにおけるS11およびS21パラメータ測定では、マルチウィンドウ表示により周波数ごとの反射および透過特性を迅速に取得できます。

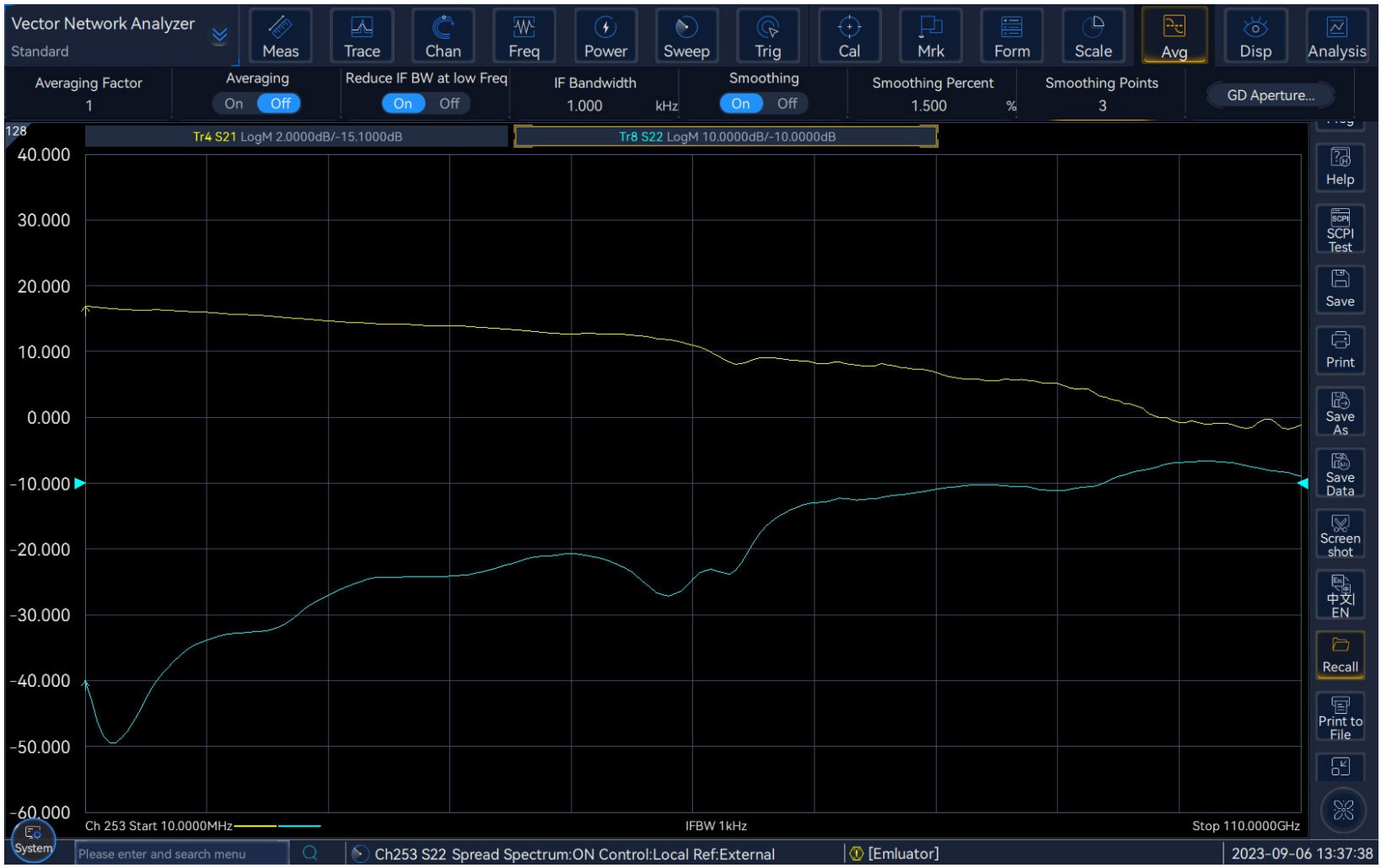

光電デバイス（フォトディテクタ、ROSA、TIA内蔵モジュールなど）のS22およびS21測定では、カーソル機能を使用して3dB帯域を素早く解析し、周波数応答特性を評価可能です。
また、光ファイバフィルタなどの光デバイスのS21測定では、損失および平坦度を迅速に測定できます。

■バランス光デバイステスト

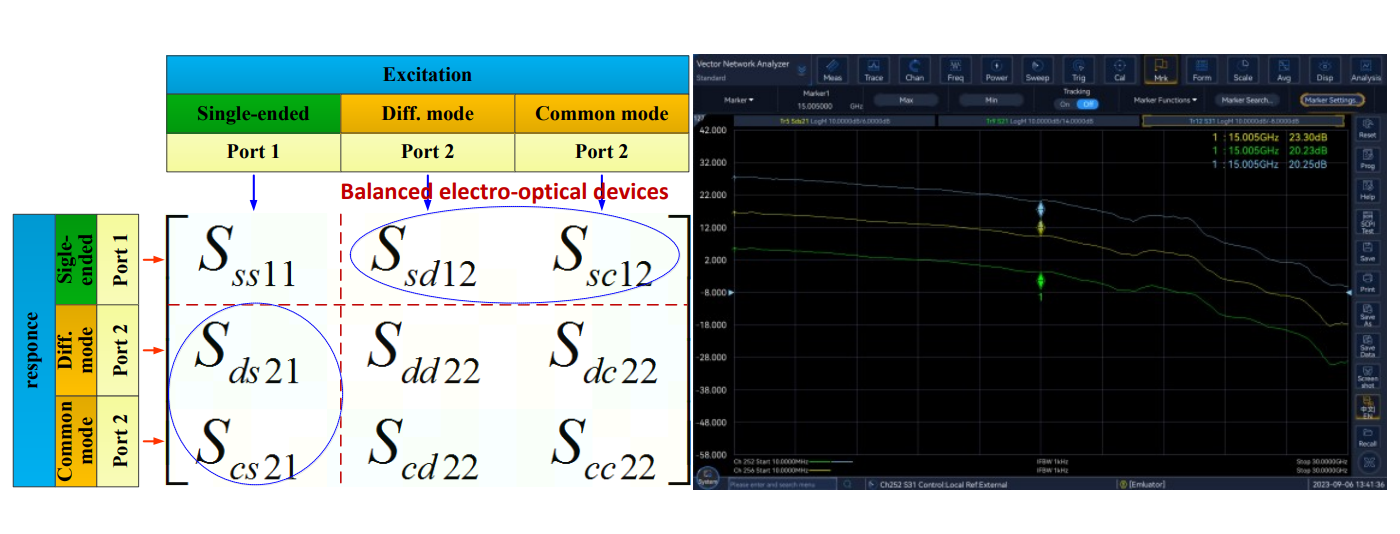

光波コンポーネントアナライザは4ポート構成を備え、光送信・受信デバイスの差動利得および共通モード除去比を測定可能です。現行および次世代の高速光通信分野におけるマルチポートパラメータ測定に最適です。

■オンチップ光チップテスト

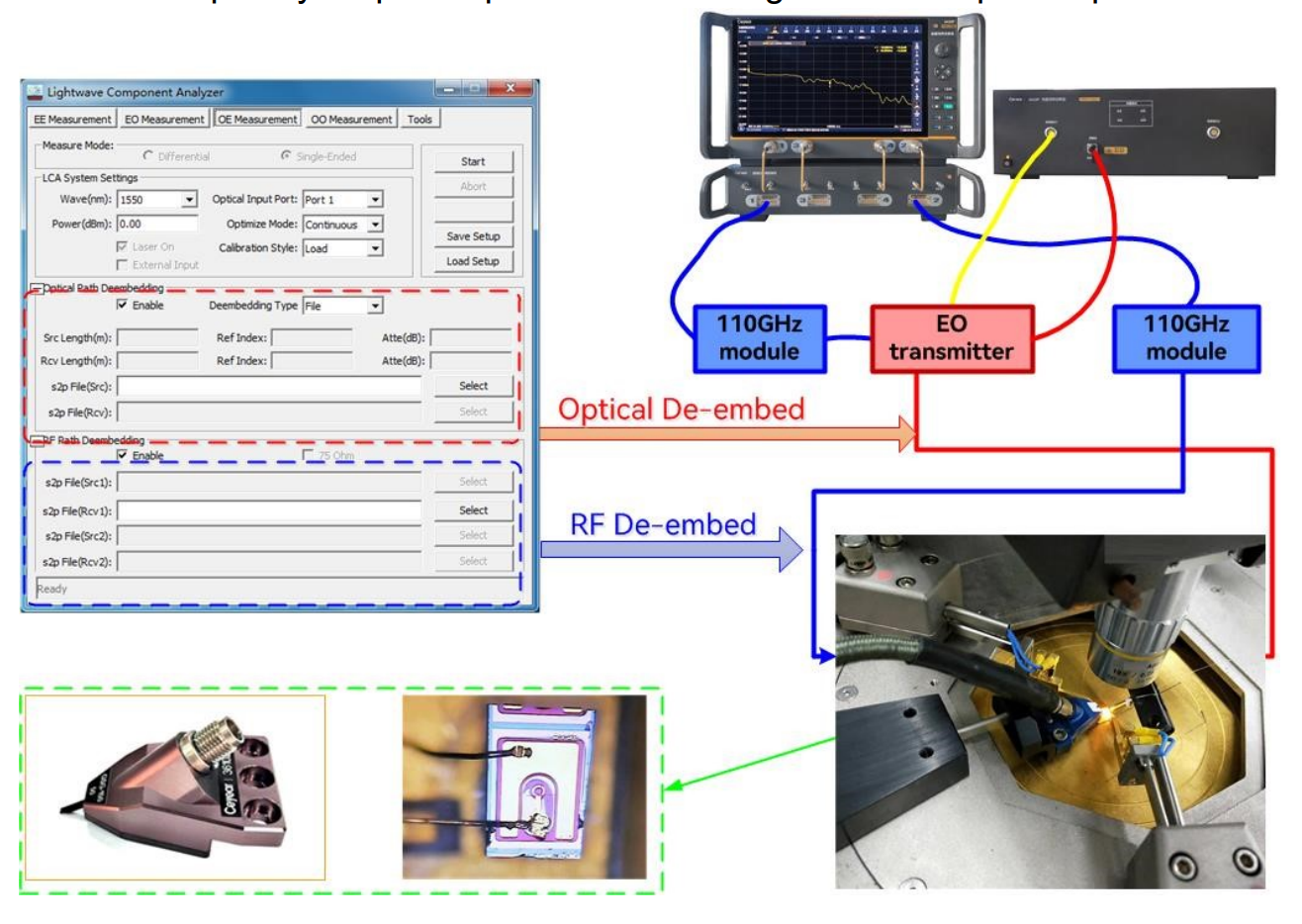

6433P光波コンポーネントアナライザは、プローブステーションおよび高周波プローブとの組み合わせにより、電気光／光電チップの周波数応答パラメータ測定を実現します。

■自動測定機能

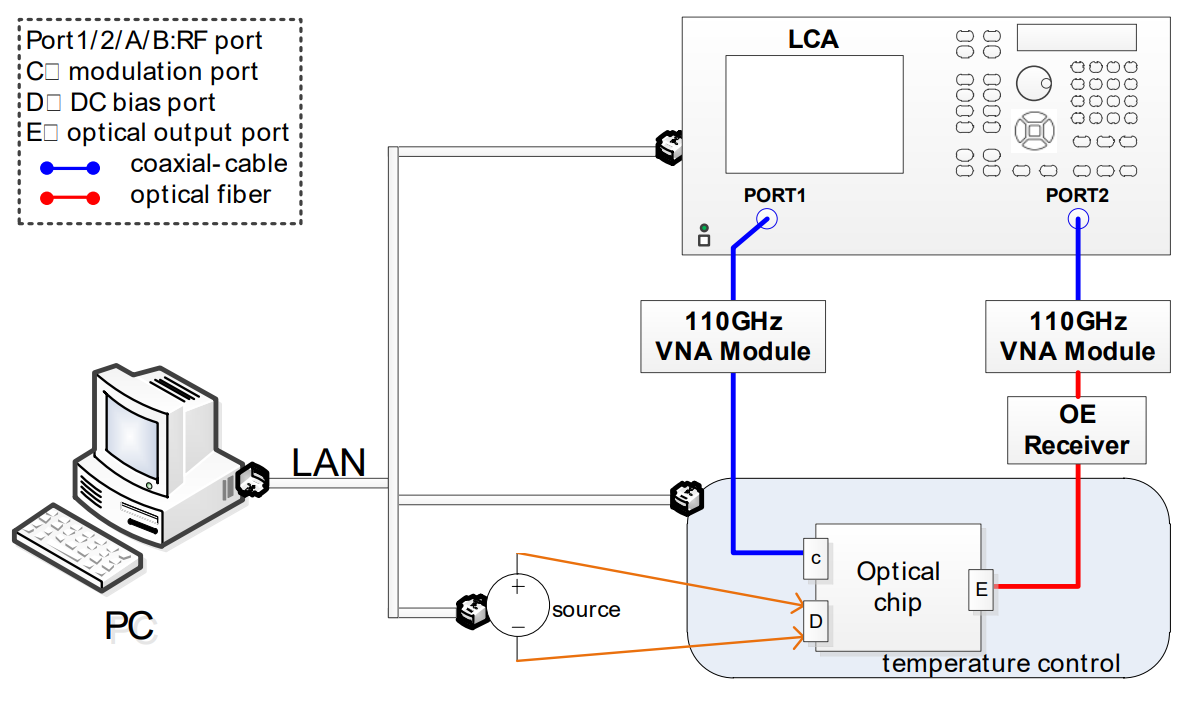

6433P光波コンポーネントアナライザは、標準SCPIプログラマブルコマンドセットを備え、LANポート経由でのリモート制御に対応します。機器間をネットワークで接続し、コマンドを送信するだけで、温度コントローラ、デジタルソースメータ、被測定デバイスと連携した光チップ自動試験システムを容易に構築できます。

規格表

周波数分解能	1 Hz
周波数精度	±1×10⁻⁷
変調周波数範囲	10 MHz〜110 GHz
動作波長	1310 ± 20 nm、1550 ± 20 nm
平均出力光パワー範囲	−2 dBm ～ +3 dBm（1310 nm） −1 dBm ～ +5 dBm（1550 nm）
最大安全平均入力光パワー	+10 dBm
平均入力光パワー測定範囲	−35 dBm ～ +5 dBm
最小可測周波数応答	−55 dB
平均出力光パワー精度	±0.5 dB
平均入力光パワー測定精度	±0.5 dB
相対周波数応答精度	±2.7 dB
周波数応答再現性	±1.2 dB
位相測定精度	±10.8°

付属品・オプション

No.	名称	説明
1	6433P Lightwave Component Analyzer	周波数範囲：10 MHz ～ 110 GHz。標準構成にはオプション 6433-009, 6433-011, 6433P-S20 の選択が必須です。

標準付属品一覧

No.	名称	説明
1	電源コードアセンブリ	標準3芯電源ケーブル
2	ユーザーマニュアル	―
3	製品認証書	適合証明書（Certificate of Conformance）
4	光学基準レベルパッチコード	―
5	USBケーブル	―

標準オプション

No.	オプション名	名称	説明

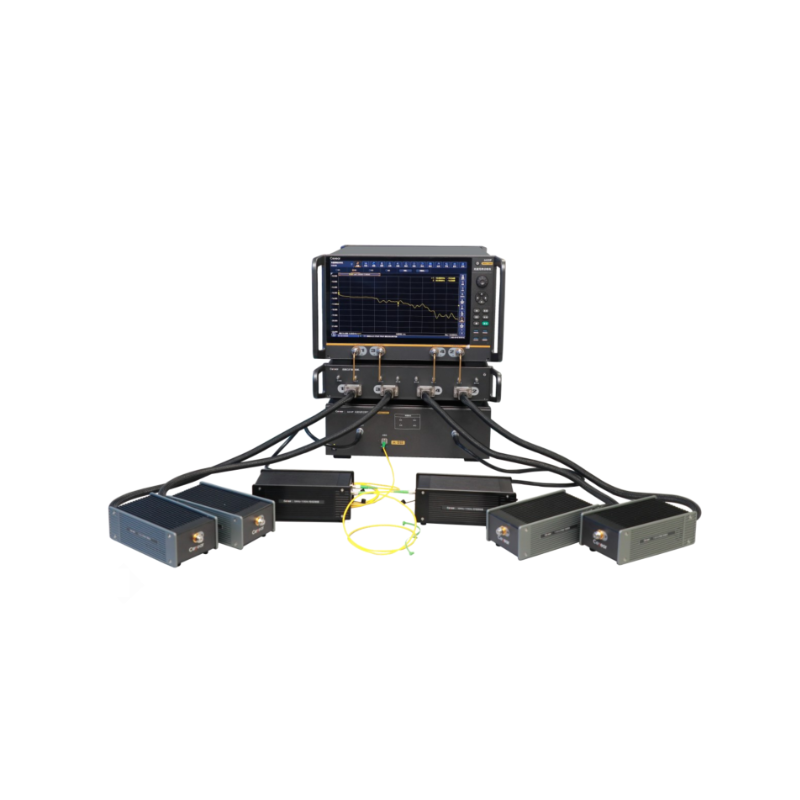

1	6433-009	デュアルポート周波数拡張コントローラ	6433Pと組み合わせて使用し、ベクトルネットワークアナライザの周波数を拡張してデュアルポート測定を実現します。
2	6433-010	4ポート周波数拡張コントローラ	6433Pと併用し、ベクトルネットワークアナライザの周波数を拡張して4ポート測定機能を実現します。
3	6433-011	110GHz同軸拡張ユニット	ベクトルネットワークアナライザの周波数範囲を10 MHz～110 GHzまで拡張し、Sパラメータ測定を可能にします。デュアルポート構成には2モジュール、4ポート構成には4モジュールが必要です。デュアルポートLCA構成：6433-009＋6433P-S20、 4ポートLCA構成：6433-010＋6433P-S20＋6433P-400 を選択。

オプションアクセサリ

No.	オプション名	名称	機能・説明
1	6433P-008	パルス解析機能	パルス動作状態でのSパラメータ測定用。
2	6433P-011	OE標準パーツ	周波数範囲：10 MHz ～ 110 GHz。光電テストモジュールのデータ検証に使用。
3	6433P-023	ミキサベクトル測定機能	ミキサのベクトルパラメータを測定します。6433P-204／6433P-404＋6433P-S20 が必要。
4	6433P-201	デュアルポート可変ステップアッテネータ	送信経路に70 dB可変アッテネータ×2、受信経路に35 dB可変アッテネータ×2を構成。使用には 6433P-204 が必要。
5	6433P-203	デュアルポート低周波拡張	下限周波数を500 Hzまで拡張します。6433P-204 が必要ですが、6433P-205 とは同時に選択不可。
6	6433P-204	デュアルポート試験構成拡張装置	パネルジャンパ追加により、A・B・R1・R2受信ポートを独立使用可能にします。
7	6433P-205	デュアルポートTバイアス装置	DCバイアス電圧出力用T型バイアスを2系統内蔵。6433P-201＋6433P-204 が必要ですが、6433P-203 とは同時に選択不可。
8	6433P-400	4ポート測定オプション	4ポート電気チャネルを構成。 6433-010（4ポート拡張モジュール）＋6433-011（110GHz拡張ユニット×4）＋6433P-S20 によりバランス測定が可能。
9	6433P-401	4ポート可変ステップアッテネータ	送信経路70 dB・受信経路35 dBの可変アッテネータを各4系統構成。使用には 6433P-400＋6433P-404 が必要。
10	6433P-402	アクティブ相互変調測定機能	アクティブ相互変調歪信号の測定用。6433P-400＋6433P-404＋6433P-S20 が必要。
11	6433P-403	4ポート低周波拡張	下限周波数を500 Hzまで拡張。6433P-400＋6433P-404 が必要だが、6433P-405 とは同時選択不可。
12	6433P-404	4ポート試験構成拡張装置	パネルジャンパ追加により、A～D、R1～R4ポートを独立使用可能。使用には 6433P-400 が必要。
13	6433P-405	4ポートTバイアス装置	各ポートにDCバイアス電圧を供給するT型バイアスを4系統内蔵。使用には 6433P-400＋6433P-401＋6433P-404 が必要ですが、6433P-403 とは併用不可。
14	6433P-S05	Sパラメータ信号整合性解析機能	周波数・時間（TDR）・クロストーク解析を行い、結果を自動でレポート化。
15	6433P-S07	フィクスチャ自動除去機能	シングルエンド／バランスデバイスの自動測定およびフィクスチャ除去を実行。
16	6433P-S10	時間領域測定機能	デバイス・治具・ケーブル内の不連続箇所を特定・解析。
17	6433P-S11	高度時間領域解析機能	TDR時間領域インピーダンス測定およびアイダイアグラム解析機能を提供。
18	6433P-S16	実差動測定機能	差動モード・共通モードのバランス測定用。6433P-400＋6433P-404＋6433P-S28 が必要。
19	6433P-S18	高速連続波スキャン機能	FIFOバッファ方式により即時データ読出しを実現。
20	6433P-S20	周波数オフセット測定機能	周波数オフセット測定に使用。
21	6433P-S22	ミキサスカラー測定機能	ミキサのスカラパラメータ測定用。6433P-S20 が必要。
22	6433P-S24	内蔵ローカル発振アップコンバータ測定機能	内蔵ローカル発振器を持つアップコンバータ測定用。デュアルポートでは 6433P-204＋6433P-S20、4ポートでは 6433P-404＋6433P-S20 または 6433P-S22／6433P-023 が必要。
23	6433P-S26	利得圧縮測定機能	アンプ等のアクティブデバイスのゲイン圧縮測定に使用。
24	6433P-S28	位相スキャン測定機能	位相スキャン測定用。6433P-400 が必要。
25	6433P-S30	周波数スペクトラム解析機能	マルチチャネル周波数スペクトラム測定を実現。
26	6433P-EWT1	延長保証（1年間）	標準保証期間に1年延長可。最大2年間延長可能。校正を含まず、片道輸送費を含みます。
