Ceyear 3674 VNAによる「高調波」測定は「周波数オフセットオプション」により可能です。
高調波は、ベクトルネットワークの周波数オフセットオプションを使用して測定できます。
ミキサーのLO周波数をゼロに設定することで高調波の測定が得られます。
高調波の単位はdBcなので、RF信号と高調波の差を計算する必要があります。
測定前に、信号源と受信機を全周波数範囲で校正し、周波数オフセットモードをオンにする必要があります。
第2高調波を測定するには乗数を2に、第3高調波には乗数を3に設定するだけです。
「高調波」測定ではDUTの入力パワーを一定にするためソースパワーの校正を外部パワーセンサーを使用して行ことが可能です。

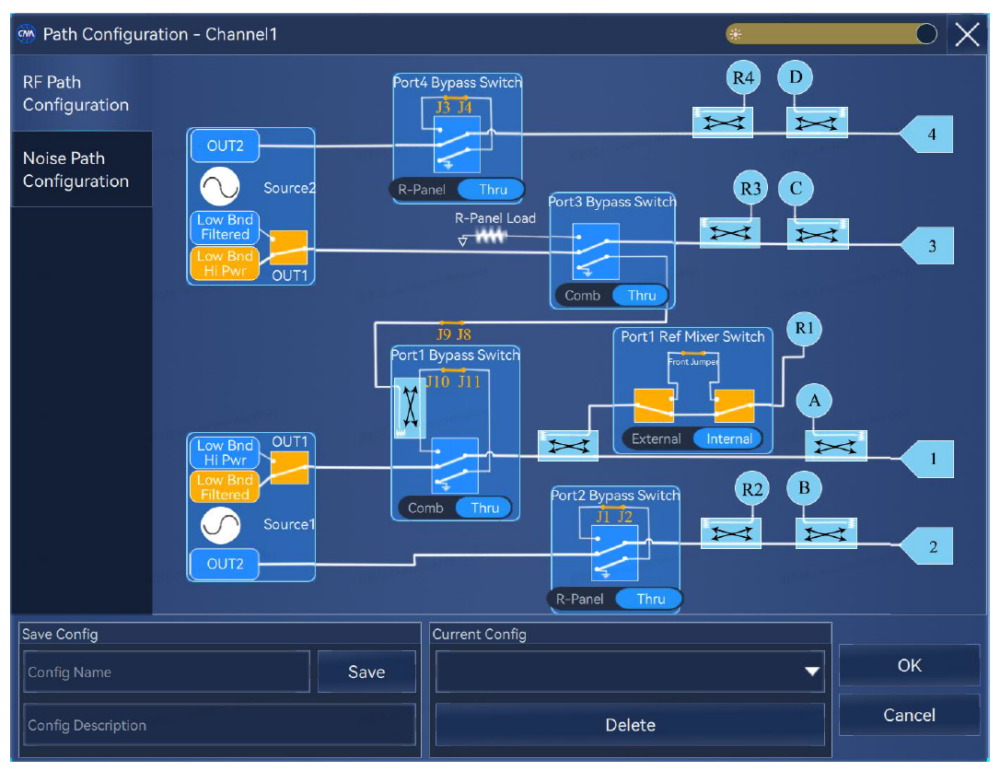

DUTが差動アンプの場合、4portオプションと3674-S29 Differential I/Q Measurementを追加することで測定可能です。
Ｔ＆ＭコーポレーションではCeyear社の電子計測器（VNA）による高周波アクティブデバイス測定の提案を行っております。お気軽にお問い合わせフォームよりご相談くださいませ。
https://tm-co.co.jp/contact/
