ZVS（ソフトスイッチング）を維持するための位相差の制約条件

4ポート磁気結合コンバータ（マルチアクティブブリッジ：MAB）において、ZVS（ゼロ電圧スイッチング）を達成・維持することは、高効率化とノイズ低減の鍵となります。

ZVSを維持するための制約条件は、主に**「電圧比（電圧不整合）」と「位相差（転流電流）」**の相関によって決まります。

---

1. ZVSの基本原理と条件

ZVSを成立させるには、スイッチがオンになる前に、トランスのリーケージインダクタンスに蓄えられたエネルギーによって、スイッチ（MOSFET/IGBT）の寄生容量を放電し、反転側のダイオードを導通させる必要があります。

必要なエネルギーの条件

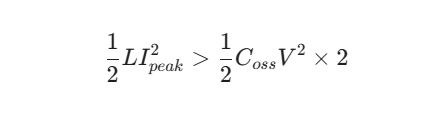

各ブリッジのスイッチング時点において、インダクタ電流 $i_L$ が以下の条件を満たす必要があります。

（Cossはスイッチの出力容量、Vはポート電圧）

つまり、**「スイッチングの瞬間に、寄生容量を空にするのに十分な電流が流れていること」**が絶対条件です。

---

2. 位相差 Φ に関する制約条件（SPS制御の場合）

2ポート間の伝送を基準に考えると、ポート $i$ とポート j の電圧比を k = Vi ／ Vj と定義した場合、ZVSを維持するための位相差 Φij には以下の制約が生じます。

① 電圧が整合している場合 (k = 1)

• 全負荷域でZVSが可能: 位相差Φ がわずかでもあれば、転流に必要な電流が確保しやすくなります。

② 電圧が不整合な場合 (k ≠ 1)

電圧比が1から離れる（昇圧または降圧比が大きい）ほど、ZVSを維持できる位相差の範囲が狭まります。

• 低負荷（Φ が小さい）時: インダクタ電流のピーク値が低くなり、寄生容量を放電しきれなくなるため、ZVSに失敗しハードスイッチングに移行します。

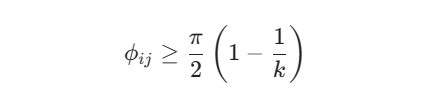

• 制約式（目安）:

  ポート i でZVSを維持するためには、おおよそ以下の位相差が必要です。

  ※ k > 1（昇圧側）の場合。逆に $k < 1$ の場合は、もう一方のポートで制約が厳しくなります。

---

3. 4ポート特有の課題と対策

4ポートコンバータでは、あるポートの位相差を変えると、磁気結合を介して全ポートの電流波形が変化します。これにより、特定のポートではZVSができても、別のポートでハードスイッチングが発生するという複雑な状況が起こります。

ZVS範囲を広げるための高度な位相制御

単純な位相差（SPS）では低負荷時に効率が落ちるため、以下の手法が取られます。

1. EPS (Extended Phase Shift) / DPS (Dual Phase Shift):

   ブリッジ内部の上下アーム間にも位相差（デューティ比の変更に相当）を設けます。これにより、電流波形を台形や三角形に制御し、低負荷でもスイッチング時に必要な電流値を強制的に確保します。

2. 循環電流の最適化:

   4つのポート全体の位相角ベクトルを調整し、トランス内の無効電力を最小化しつつ、全スイッチでのZVS条件を満たす「最適解」をリアルタイムで計算します。

---

4. ZVS維持のための設計チェックリスト

• デッドタイムの最適化: 位相差が十分でも、デッドタイムが短すぎると放電が完了せず、長すぎると寄生ダイオードの導通損失が増えます。

• インダクタンス値 ($L$) の選定: $L$ が大きすぎると $I_{peak}$ が下がりZVSが困難になり、小さすぎると電流リップルが増大します。

• 最小負荷の設定: 非常に軽い負荷ではZVSは物理的に困難なため、バーストモード（間欠運転）への切り替えを検討します。
