注目の高性能モデルが勢揃い！スペクトラム・アナライザ ラインアップ

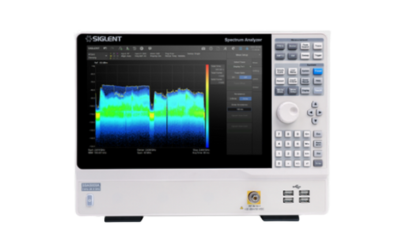

■SIGLENT（シグレント）社　SSA5000A シリーズ

■製品仕様

・周波数範囲： 9kHz～13.6/26.5GHz
・表示平均ノイズレベル： -165dBm/Hz（代表値）
・位相ノイズ： -105dBc @1GHz, 10kHzオフセット（代表値）
・リアルタイム解析帯域幅： 25MHz / 40MHz
・100% POI： 7.20μs
・インターフェース： USBデバイス、USBホスト、LAN
・12.1インチ タッチスクリーンLCD

・価格：￥3,770,000～

■SIGLENT（シグレント）社　SSA3000X-Rシリーズ

■製品仕様

・周波数範囲： 9kHz～3.2GHz / 5.0GHz / 7.5GHz
・表示平均ノイズレベル： -165dBm/Hz（代表値）
・位相ノイズ： -98dBc @1GHz, 10kHzオフセット（代表値）
・振幅確度： 0.7dB
・プリアンプ、トラッキングジェネレータ　標準搭載
・リアルタイム解析帯域幅： 最高 40MHz
・100% POI： 7.20μs
・ベクトル・ネットワーク・アナライザ機能（S11、S21測定）

100kHz～3.2GHz / 5.0GHz / 7.5GHz

・インターフェース： USBデバイス、USBホスト、LAN
・10.1インチ タッチスクリーンLCD

・価格：￥900,000～

■SIGLENT（シグレント）社　SVA1000Xシリーズ

■製品仕様

・周波数範囲： 9kHz～1.5GHz / 3.2GHz / 7.5GHz
・表示平均ノイズレベル： -165dBm/Hz（代表値）
・位相ノイズ： -98dBc @1GHz, 10kHzオフセット（代表値）
・振幅確度： 0.7dB
・プリアンプ、トラッキングジェネレータ　標準搭載
・ベクトル・ネットワーク・アナライザ機能（S11、S21測定）

100kHz～1.5GHz / 3.2GHz / 7.5GHz
・インターフェース： USBデバイス、USBホスト、LAN
・10.1インチ タッチスクリーンLCD

・価格：￥260,000～

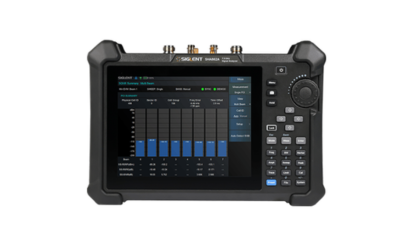

■SIGLENT（シグレント）社　SHA860A シリーズ

■製品仕様

・周波数範囲9 kHz~3.6/7.5 GHz
・DANL -165 dBm/Hz
・位相雑音: -104 dBc/Hz at 1 GHz, 10 kHz offset
・リアルタイム分析帯域幅40/110 MHz
・5G NRとLTE FDD/TDD OTA測定
・GNSS測位を使用して記録/再生を追跡する
・標準アンプ、8.4インチタッチスクリーン、2.5時間の稼働時間

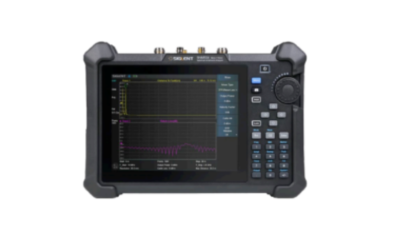

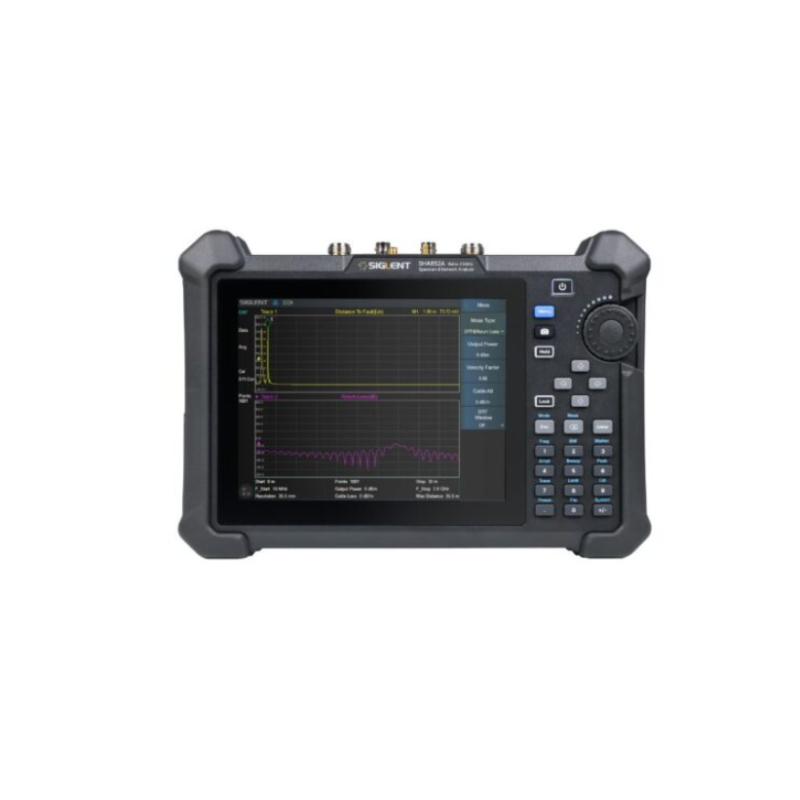

■SIGLENT（シグレント）社　SHA850Aシリーズ

■製品仕様

・周波数範囲： 9kHz～3.6GHz / 7.5GHz
・表示平均ノイズレベル： -165dBm/Hz（代表値）
・位相ノイズ： -104dBc @1GHz, 10kHzオフセット（代表値）
・ケーブル＆アンテナ・テスト
・S11、S21測定（オプション）
・GPSレシーバー（オプション）
・インターフェース： USBデバイス、USBホスト、LAN
・8.4インチ タッチスクリーンLCD

■SIGLENT（シグレント）社　SSA6000Aシリーズ 近日発売

SSA6000A Series Signal Analyzer

Main Features
・Measurement Frequency Range: 2 Hz ~ 50 GHz
・IQ Analysis Bandwidth: 1.2 GHz,

・IQ Data sampling storage depth: 16GByte
・Real-time Spectrum Analysis Bandwidth: 400 MHz
・Phase Noise: -123 dBc/Hz @ 1 GHz, 10 kHz offset
・DANL: Less than -165 dBm/Hz
・Demodulation and analysis of signals from multiple mobile communication standards including 5G NR, LTE/LTE-A, WLAN, and IoT, as well as wireless connections.

■SIGLENT（シグレント）社　ベクトル信号解析ソフトウェア　SigVSA　オシロスコープ用

■製品仕概要

・SIGLENT製のオシロスコープSDS7000Aなどで使用可能
・SigVSA豊富な測定機能：
5G NR/NR-A、5G NR-NTN、LTE/LTE-A FDD/TDD、
Wi-Fi 802.11 a/b/g/n/ac/ax/be、
Bluetooth、HRP-UWB、FHSS信号など
主要な無線通信規格に対応

NB-IoT、GSM、WCDMA、DVB-S2/S2X、FMCW向けの信号解析機能も順次リリース予定
SigVSAは複数デバイスによる同期データ収集・解析をサポートしており、最大32台の測定器を同時に遠隔制御し、波形をキャプチャすることが可能
