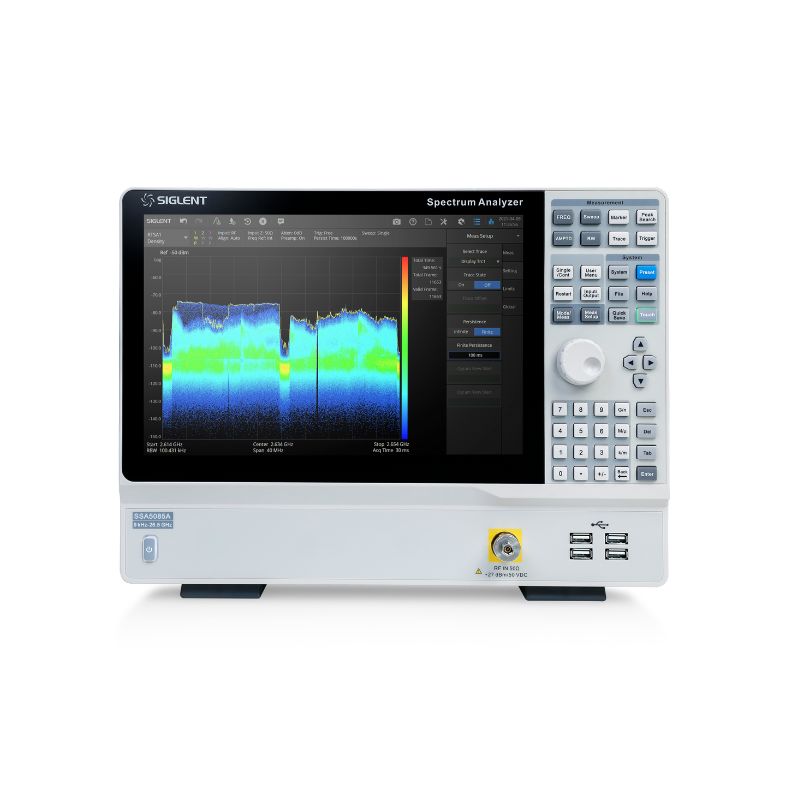

SIGLENT SSA5000Aシリーズ スペクトラムアナライザ 9kHz～26.5GHz

・周波数範囲： 9kHz～13.6GHz / 26.5GHz
・表示平均ノイズレベル： -165dBm/Hz（代表値）
・位相ノイズ： -105dBc @1GHz, 10kHzオフセット（代表値）
・リアルタイム解析帯域幅： 25MHz / 40MHz
・100% POI： 7.20μs

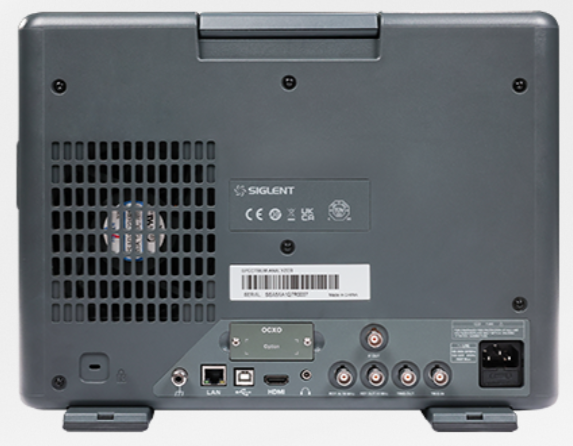

・インターフェース： USBデバイス、USBホスト、LAN
・12.1インチ タッチスクリーンLCD

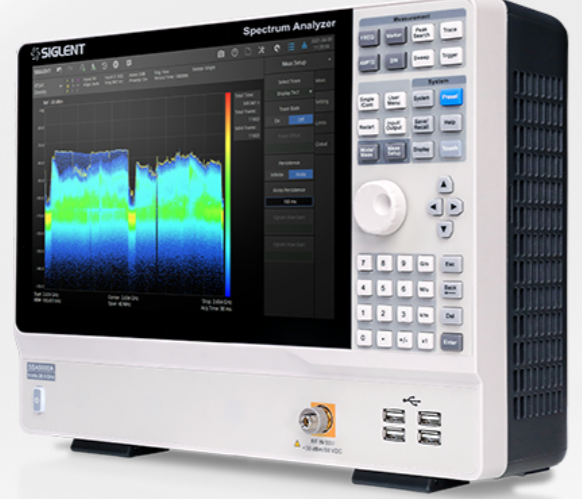

■リアルタイム解析モード

SSA5000Aシリーズは、リアルタイムのスペクトラム解析機能を備えています。多次元データ表示や高度なトリガ機能により、チャンネル電力測定やホッピング周波数、チャンネル競合、スペクトラム干渉といった、現代のRFスペクトラムにおける課題を解決します。

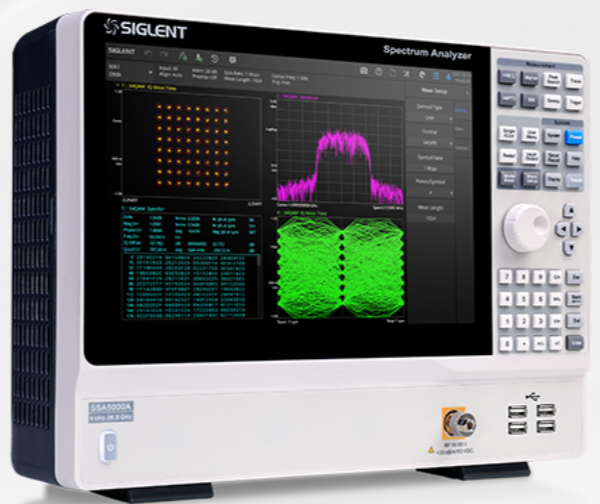

■変調解析モード

トランシーバテストに役立つ、AM/FM/PMアナログ変調とASK/FSK/PSK/MSK/QAMベクトル変調の解析機能を搭載しています。また、EVM測定や信号空間ダイアグラム表示、アイダイアグラム表示に対応し、通信品質の評価方法を豊富に提供します。

■Bluetooth変調解析（SSA5000-BT）

この測定アプリケーションは、Bluetooth SIGが発行するBluetooth® RFテスト仕様に従って測定結果を算出し、信号のプロトコルバージョンを自動検出してBluetooth BR/EDR/LEのワンタッチ測定を行います。SigIQPro信号生成ソフトウェアおよびSSG5000X-V RFジェネレーターと組み合わせることで、経済的かつ効率的なBluetooth信号生成および信号解析ソリューションを形成し、信号生成からデータ、評価までのプロセスを加速します。

■ノイズフィギュア測定（SSA5000-NF）

SIGLENT SSA5000A のノイズフィギュア測定機能は、エンジニアに高精度でノイズフィギュアを迅速かつ効果的に測定できるシンプルなツールを提供します。 デバイスやシステムのノイズフィギュアとゲインをグラフ、メーター、表で特性評価し、ノイズフィギュア、Yファクタ、実効温度、ホット/コールド電力密度の測定をサポートしています。

■位相ノイズ測定（SSA5000-PN）

SSA5000Aスペクトラムアナライザーは、ワンタッチ位相ノイズ測定機能を提供します。SSA5000Aは、より低い表示平均ノイズレベル（DANL）と位相ノイズを持ち、テストの精度を保証します。より小さいRBWにより、キャリア電力とノイズ電力の同時測定を避け、より詳細な測定結果を得ることができます。

■パルス測定（SSA5000-PU）

SSA5000Aパルス測定機能は、エンジニアが現代のダイナミックな信号環境をよりよく分析し、自動的にパワーメジャメント、パルス特性、変換特性の測定を行うのに役立ちます。最大の解像度帯域幅は10MHzまでで、上昇時間測定結果は最低66nsまで達成でき、さまざまなトリガーモードと組み合わせて、急激な信号を安定してキャプチャできます。
