自動車における移動ネットワークシステム

自動車には 100 個以上の電子制御ユニット (ECU) があり、エンジン、エアコン、ステアリング、カメラ、ブレーキ、無線通信などを制御して、車載ネットワークシステムを形成しています。
車が動いているときは、ノード間で大量の情報をやり取りする必要があり、高速の信号と低速の信号が混在しています。通信品質の向上とコスト削減のために、自動車では多数のバス通信プロトコルが使用されています。 I2C と SPI は、ECU で頻繁に使用されます。

コントローラーエリアネットワーク (CAN) とローカルインターコネクトネットワーク (LIN) は、信頼性が速度要件よりも高いアプリケーションで使用されます。自動車の設計中、エンジニアは信頼できるテストツールを必要としています。

· I2C、SPI、CAN、LIN、CAN-FD、FlexRay プロトコルのトリガーとデコード。 · 携帯型で操作が簡単な自動車配線テスト用のハンドヘルドオシロスコープを使用します。・電流プローブと連携して大電流を安全に測定。・電力解析ソフト

干渉源を排除するソリューション

前世紀に登場した電子燃料噴射システムから、今日の豊富な車載エンターテイメント、そして将来のレベル 5 先進運転支援システム (ADAS) に至るまで、自動車の電子機器は急速に成長しています。これにより、電子および通信システムのセキュリティに対する要求も高まります。

自動車がますます多くの RF 規格、レーダー、および高速データバスを統合するにつれて、車載電子部品は自動車メーカーの EMI および EMS 仕様を満たす必要があります。 SIGLENT が提供するソリューションは、干渉源を迅速に特定し、潜在的な安全上の問題を排除し、誤点火などの危険な操作を防ぐことができます。

製品写真	モデル	帯域幅	チャネル	サンプリングレート	波形更新レート	メモリ

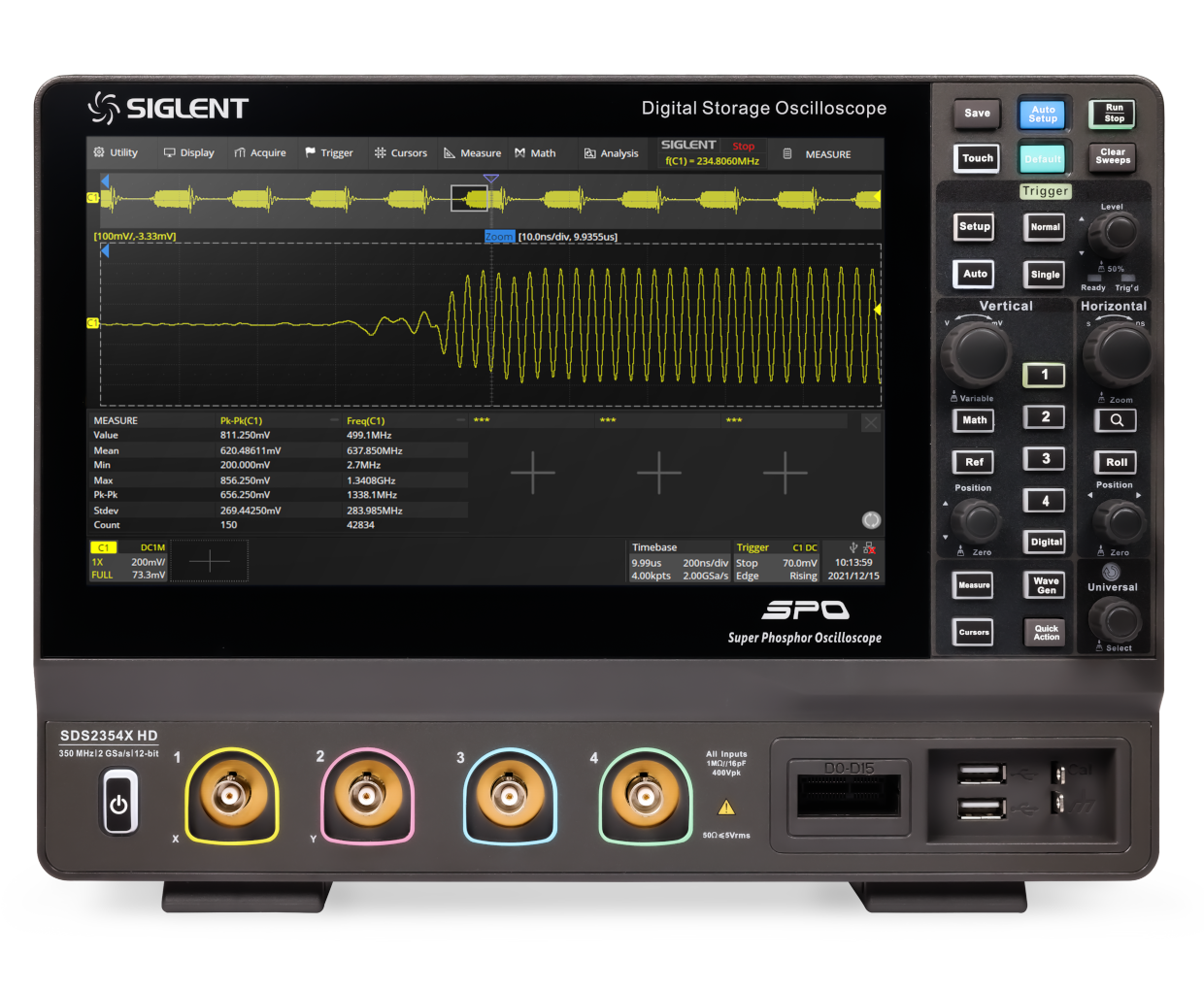

	SDS6000A	500 MHz 1 GHz 2 GHz	4 + EXT	5 GSa/s (10 GSa/s ESR) per channel	170,000 wfm/s (normal mode), 750,000 wfm/s (sequence mode)	500 Mpts
	SDS5000X	350 MHz 500 MHz 1 GHz	2/4 + EXT	5 GSa/s (single-channel), 2.5 GSa/s (dual-channel)	110,000 wfm/s (normal mode), 500,000 wfm/s (sequence mode)	250 Mpts (single-channel), 125 Mpts (dual-channel)
	SDS2000X HD	100MHz 200MHz 350MHz	4 + EXT	2 GSa/s (interleaving mode）	100,00 wfm/s(Normal mode) 500,000 wfm/s(Sequence mode)	200 Mpts/ch (interleaving mode)
	SDS2000X Plus	100 MHz 200 MHz 350 MHz	2/4 + EXT	2 GSa/s	500,000 wfm/s	200 Mpts/ch

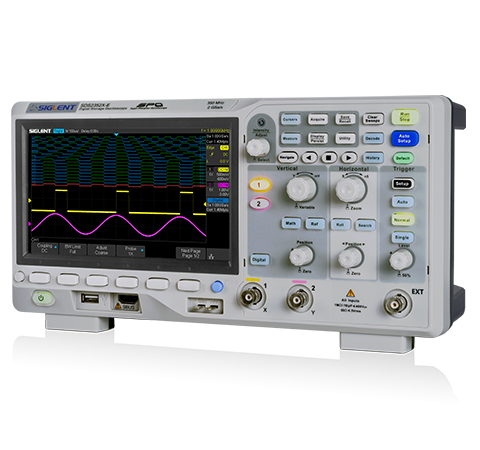

	SDS2000X-E	200 MHz 350 MHz	2 + EXT	2 GSa/s	110,000 wfm/s (normal mode), 400,000 wfm/s (sequence mode)	28 Mpts (single-channel), 14 Mpts (dual-channel)
	SDS1000X-E	100 MHz 200 MHz	2 CH + EXT / 4 CH	1 GSa/s	100,000 wfm/s (normal mode), 400,000 wfm/s (sequence mode)	14 Mpts (single-channel), 7 Mpts (dual-channel)
	SDS1000X-U	100 MHz	4 CH	1 GSa/s	4 00,000 wfm/s (Sequence mode)	14 Mpts

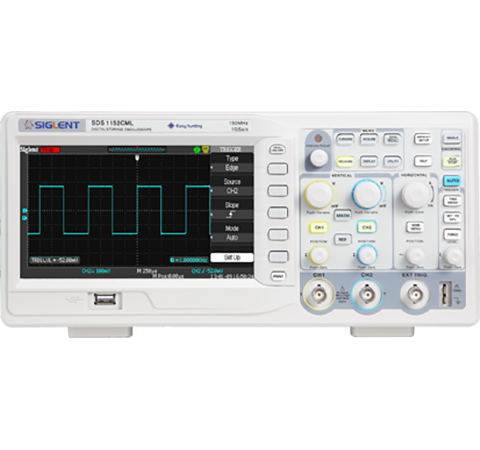

	SDS1000CML+	70 MHz, 100 MHz, 150 MHz	2 + EXT	1 GSa/s		2 Mpts

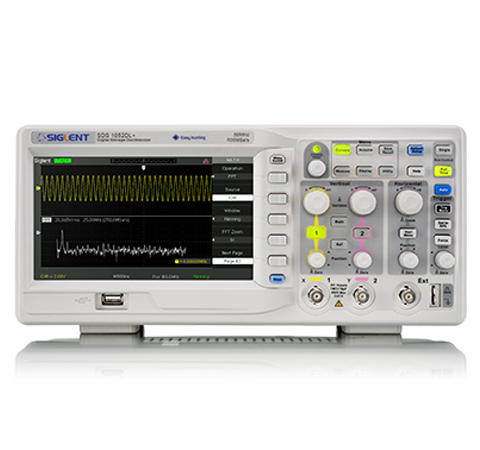

	SDS1000DL+	50 MHz	2 CH	500 MSa/s	-	32 Kpts

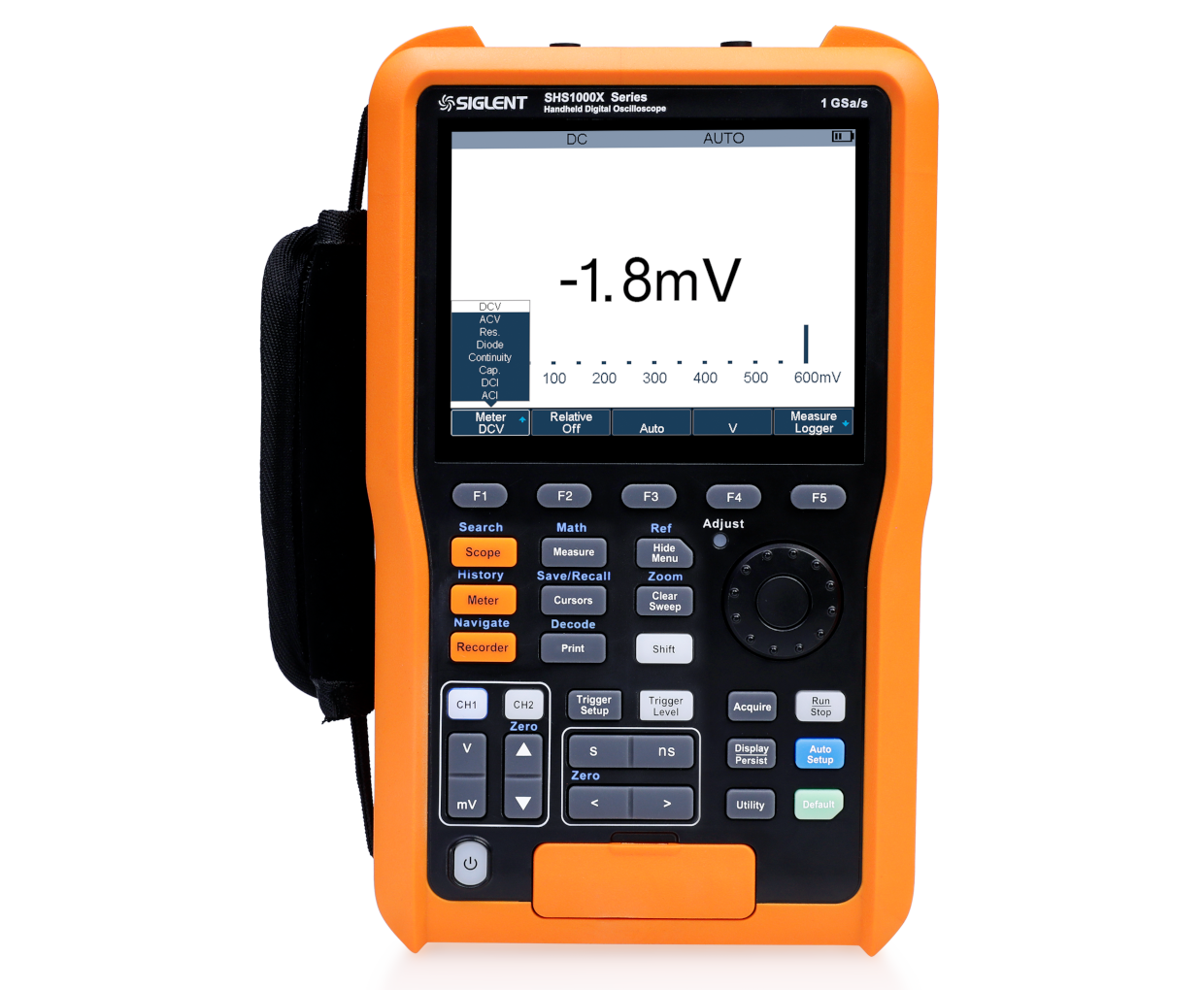

	SHS1000X	100 MHz,200 MHz	2 CH	1 GSa/s	Voltage, current, resistance and other eight common functions, CAT III 600 Vrms, CAT II 1000 Vrms	12 Mpts
	SHS800X	100 MHz,200 MHz	2 CH	1 GSa/s	Voltage, current, resistance and other eight common functions	12 Mpts

組み込みデバイスの設計とデバッグ

インダストリー4.0の時代、人々のライフスタイルは大きく変化しました。デジタル技術により、ますます多くのアイテムが「インテリジェント」になり、IoT、e-ヘルス、ドライバーレス、スマートシティなど、現代生活の多くの側面を結び付けて連携することが可能になります。この開発により、次世代の電子デバイスの性能に対する需要が高まっています。電子テストおよび測定機器を製造するグローバルリーダーとして、SIGLENT は次のソリューションを提供できます。

• ループ分析、バッテリ寿命テストなどの電力コミッショニング分析。
• シリアル信号解析、センサー信号のシミュレーションと解析など、アナログ/デジタル信号の測定と解析。
• WIFI、Bluetooth などの無線信号テスト。
•EMIデバッグ

インテリジェント製造システム

工業生産の主な目的の 1 つは、製造プロセスにおける人的労働を高度に統合されたインテリジェントな製造システムに置き換えることによって、人員、コストを節約し、生産効率を向上させることです。知能化生産システムでは、計測機器が生産工程のデータを自動的に収集し、ネットワークを介してシステムセンターに情報を送信します。テスト効率を継続的に改善することで、システムはより厳しい品質基準を満たすことができます。 SIGLENT は、標準の SCPI 命令セットを備えたテストおよび測定機器を提供し、パーソナライズされたインテリジェントなテストシステムのカスタマイズを支援します。

製品写真	モデル	周波数範囲	DANL	位相ノイズ	解析帯域幅	分解能帯域幅
	SSA5000A	9 kHz ~ 13.6/26.5 GHz	-165 dBm/Hz	<-105 dBc/Hz	25 MHz, 40 MHz(opt.)	1 Hz ~ 10 MHz, in 1-3-10 sequence

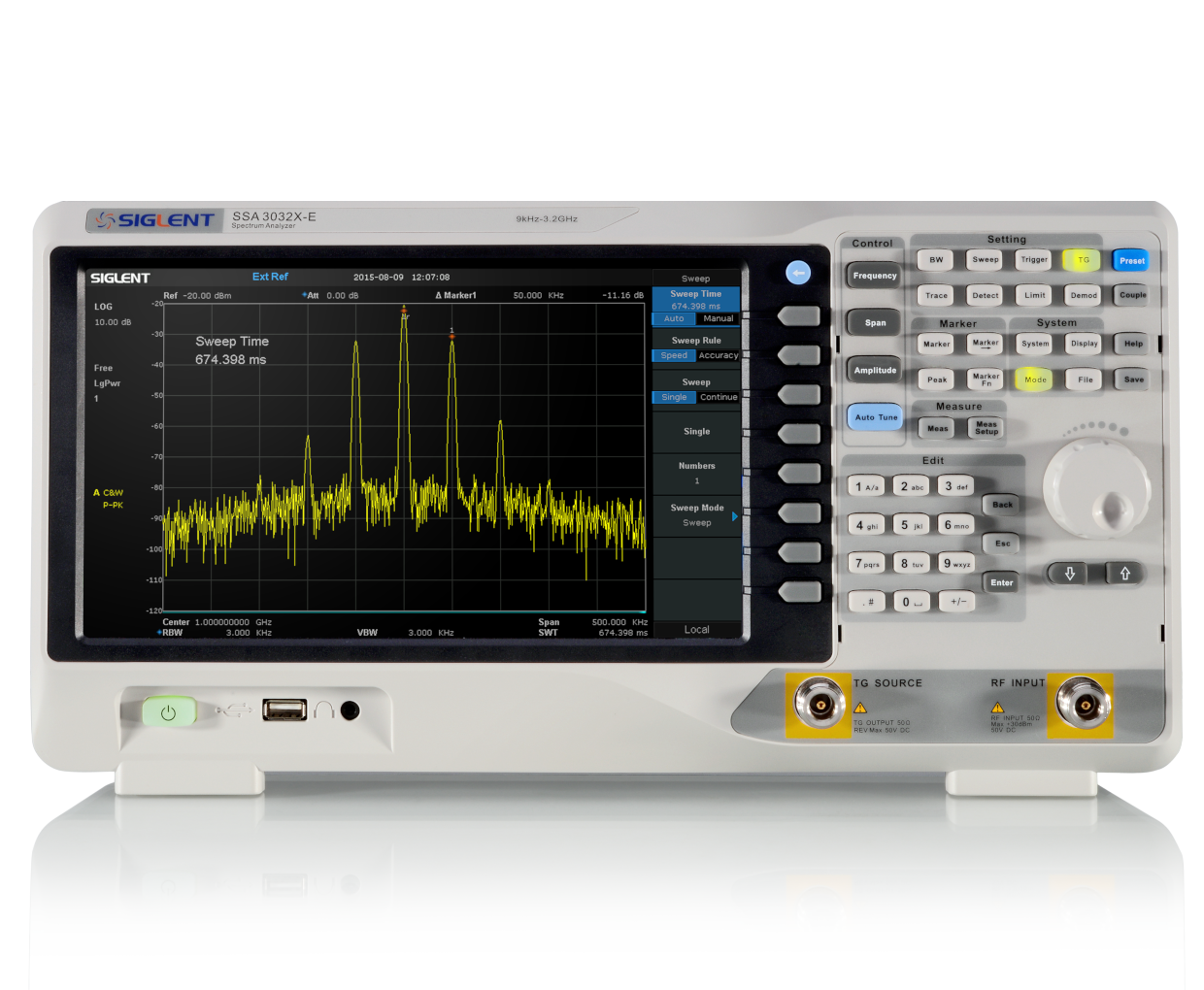

	SSA3000X-R	9 kHz to 3.2/5.0/7.5 GHz	-165 dBm/Hz	<-98 dBc/Hz	25 MHz, 40 MHz(Optional)	1 Hz ~ 3 MHz
	SVA1000X	9 kHz ~ 7.5 GHz	-165 dBm/Hz, Normalize to 1 Hz (typ.)	<-98 dBc/Hz@1 GHz, 10 kHz offset	-	1 Hz ~ 3 MHz, in 1-3-10 sequence
	SSA3000X Plus	9 kHz to 1.5/2.1/3.2/7.5 GHz	-165 dBm/Hz	< -98 dBc/Hz	-	1 Hz ~ 3 MHz
	SSA3000X	9 kHz to 2.1/3.2 GHz	-161 dBm/Hz	<-98 dBc/Hz	-	1 Hz ~ 1 MHz

電力安定性試験

電子機器は今や日常生活に欠かせないものであり、すべての電子機器にとって電源は重要な役割を果たしています。半導体産業の急速な発展に伴い、コンピュータ、携帯電話、およびその他のデバイスはますます小型化および洗練されており、電力設計に対する要件は非常に高くなっています。電力設計者は、より高い精度やより高い安定性などの新しい技術的課題に直面する方法をさらに検討する必要があります。安定性は、電力設計において最も重要な要素の 1 つです。安定性試験では、周波数応答試験が必要になることがよくあります。 SIGLENT Technology は完全なソリューションを提供します。SIGLENT 波形発生器であるボード線図 II ソフトウェアを搭載したオシロスコープを使用すると、電源ループ制御測定を実行して、将来の設計の電力性能を知ることができます。

電源設計とデバッグ

市場は製品サイズ、安定性、コスト、消費電力、開発サイクルに厳しい。市場の要件を満たすために、エンジニアはより多くの設計およびデバッグ作業を実行する必要があります。デバッグ中は、放熱だけでなく、出力の損失、安定性、使用期間などの他のパラメータも考慮する必要があります。 SIGLENTが導入したSDL1000XプログラマブルDC電子負荷には、静的/動的CC、CV、CP、CRモードがあります。その優れた動特性により、電力試験中の高速電流変化をシミュレートできます。

製品写真	モデル	周波数範囲	周波数分解能	位相ノイズ	IQ変調	最大出力電力
	SSG5000A	9 kHz ~ 13.6/20 GHz	0.001 Hz	-120dBc/Hz	No	+25 dBm
	SSG5000X	9 kHz ~ 4/6 GHz	0.001 Hz	-120dBc/Hz	YES	+26 dBm (typ.)
	SSG3000X	9 kHz ~ 3.2 GHz	0.01 Hz	-110 dBc/Hz offset 20 kHz@1 GHz（typ.）	YES	+20 dBm

EMIテスト

電子製品は、市場にリリースする前に EMI/EMC テストを行う必要があります。電子機器の設計中、エンジニアは機器間の EMI と EMC に注意を払う必要があります。 IEC で規定されている電磁適合性規格および派生カテゴリは、企業の製品部門では実行が困難です。専門の EMC 試験機関がありますが、時間と費用がかかります。したがって、コストと時間を節約するために、EMC テストの頻度を減らしたいと考えています。 SIGLENT は、低コストで EMI 試験の要求を解決するソリューションを提供します。 SSA3000X/SVA1000X スペクトラムアナライザと近接場プローブを使用すると、専門のラボに行く前に問題の原因を見つけることができます。

無線通信

IoT スマートデバイスは、ワイヤレス通信を介して相互接続したり、インターネットに接続したりできます。これらのデバイスは、市場に出る前に、仕様と設計のニーズを満たすために、厳密で複雑な検証テストに合格する必要があります。 SIGLENT のスペクトラムアナライザーとベクトルネットワークアナライザーは、このプロセスで重要な役割を果たす可能性があります。 VNA、スペクトル監視、チャネル電力測定、およびアンテナ設計の機能は、WIFI、Bluetooth、RFID、およびその他の通信技術のアプリケーションで一連のテストと測定を提供できます。

スマートウェアラブルデバイス

一般的に、スマートウェアラブルデバイスにはバッテリーが付属しており、重要な機能の 1 つは低消費電力です。次に、システムに長時間電力を供給する方法は、ほとんどの設計者にとって大きな課題になります。 SIGLENTのDC電源、マルチメーター、および電子負荷は、エンジニアのデバッグ要件を満たすために、一連の高精度の電力テストと測定を提供できます。

スマートホーム製品

スマートホームは現代社会で人気があり、この技術は人々の日常生活を以前よりもはるかに便利で効果的にします。製品通信の安定性、消費電力などの製品の知覚技術指標と、電磁両立性、伝導放射、安全仕様などの技術指標の両方が、消費者と PM の関心を高めています。 SIGLENT RF 信号源とスペクトルアナライザは、これらの製品のテストと測定ソリューションを提供できます。

製品写真	モデル	最大出力周波数	最大サンプリングレート	垂直解像度	波形の長さ	チャネル
	SDG7000A	1 GHz	5 GSa/s	14-bit	512 Mpts	2 Differential/Single-ended

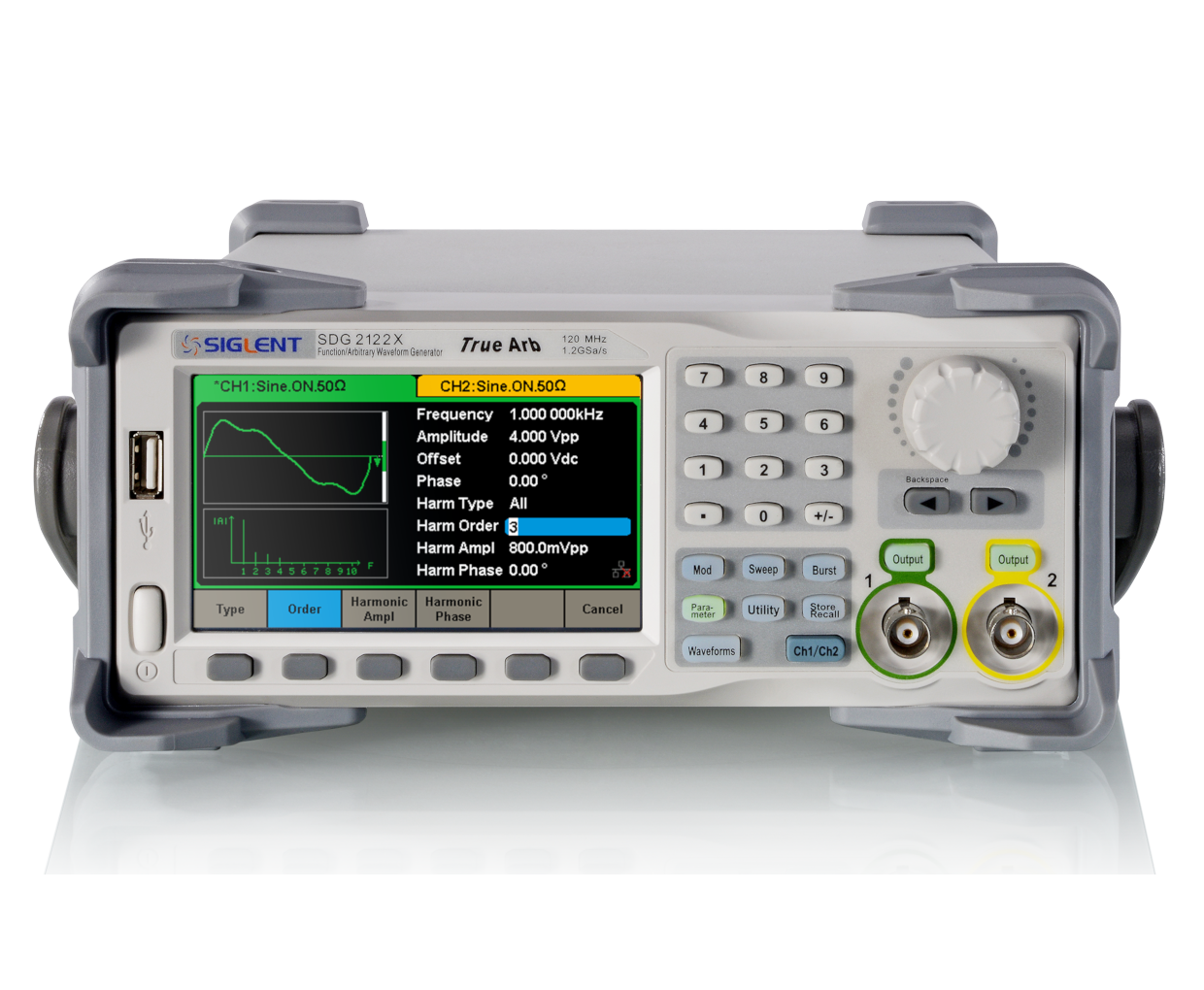

	SDG6000X	200 MHz,350 MHz,500 MHz	2.4 GSa/s	16 bit	20 Mpts	2 CH
	SDG2000X	40 MHz, 80 MHz, 120 MHz	1.2 GSa/s	16 bit	8 pts ~ 8 Mpts	2 CH
	SDG1000X	60 MHz	150 MSa/s	14 bit	16 kpts	2 CH
