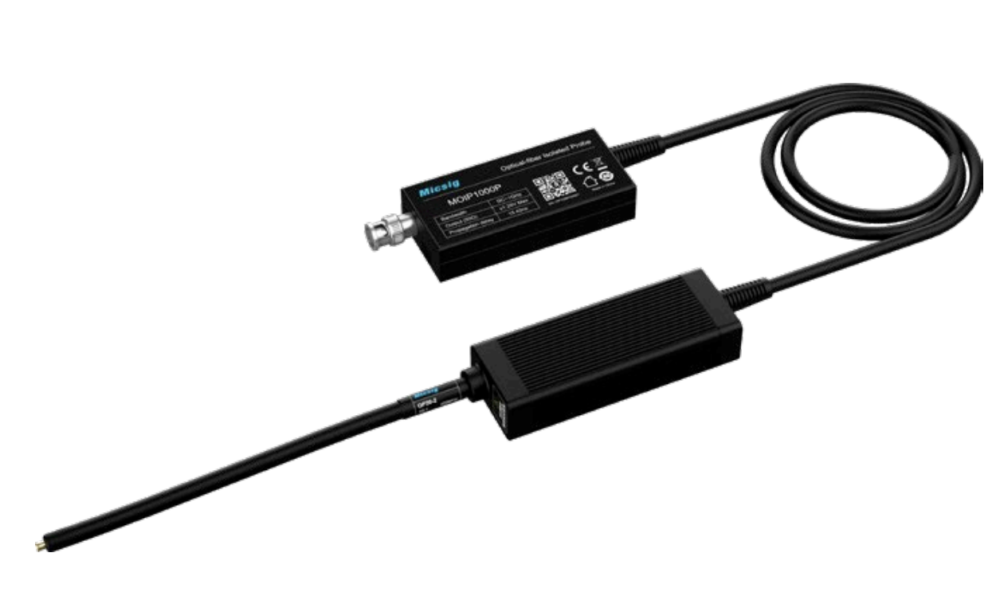

Micsig社のMOIPシリーズ光アイソレーション差動プローブご紹介
■主な特徴
• 汎用性：BNCコネクタに対応
✓ 各社オシロスコープで使用可能

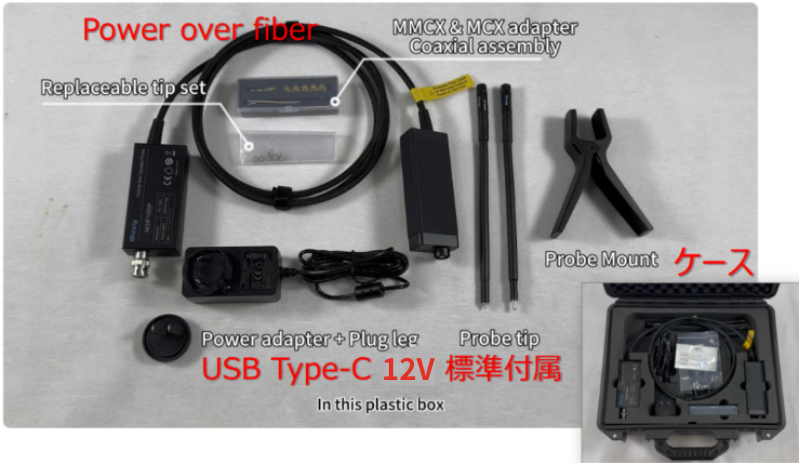

✓ プローブ電源 USB Type-C 12V
• 最大差動電圧：6250V
・ 高性能：高CMRR 180dB,
・ コモンモード電圧 最大85kVpk
• コストパフォーマンス
• 豊富なラインナップ、豊富なアクセサリ
SigOFIT™技術による高CMRRと絶縁抵抗で帯域幅範囲内の信号を精細に捕捉 | ||||
True Signal | 第3世代半導体に最適 | 優れた振幅-周波数特性 | ||
 |  |  | ||

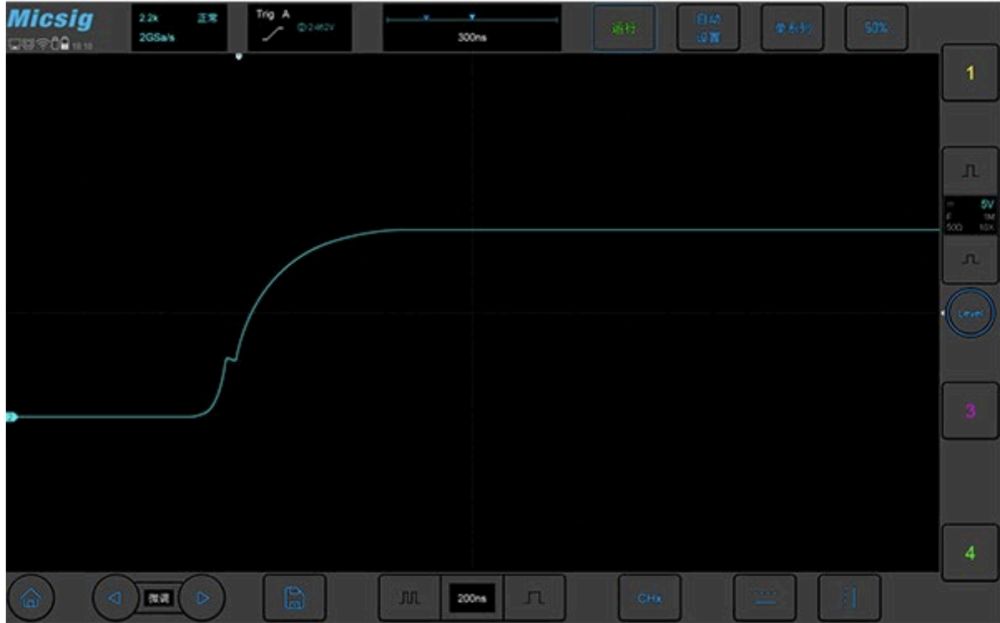

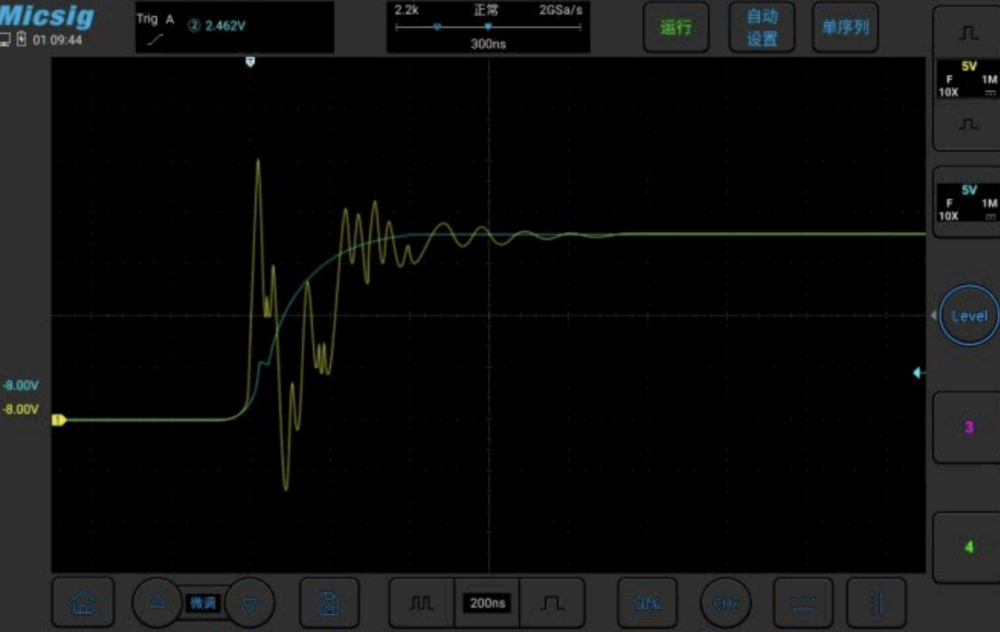

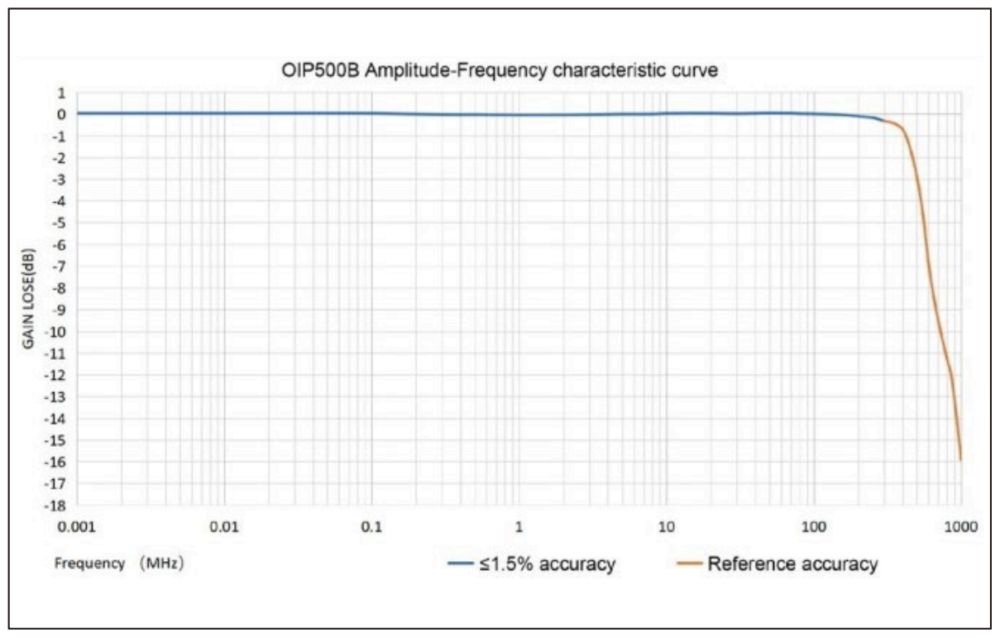

SigOFITプローブは、100MHzで128dB、1GHzで100dBを超える高いコモンモード除去比（CMRR）を持ち信号を忠実に測定可能です。 | SiCやGaNのようなデバイスは、高エネルギーの高周波高調波を含む高電圧を数ナノ秒で切り替えることができます。SigOFITは最大帯域幅においても100dB 以上のCMRRを有し、高周波コモンモードノイズによる発振を抑制します。 | DCゲイン精度≦1％、ノイズ≦0.45mVrms、ゼロ・ドリフト<0.1%（5分後）、ゲイン・ドリフト<1%。 | ||
小型で使いやすい本体設計 | 安全性能 | 多様なアッテネータ・チップ | ||
 |  |  | ||
従来の差動プローブより小型で正確なプローブチップとなり電源投入後すぐにテストが可能です。オートゼロは1秒未満、リアルタイムで正確な信号出力を実現します。 | SigOFIT プローブのテストリードは短く同軸ケーブル伝送のため、入力キャパシタンスは2.5pF未満となり安全にGaNテストができます。 | 従来の差動プローブは高電圧信号しか測定できませんでしたが、SigOFITプローブは異なるアッテネーター・チップを使用することで、±0.1Vから±6250までの差動モード信号を測定することができ、最適なレンジで高いS/N比を実現します。 |
■製品一覧
型式 | MOIP100P | MOIP200P | MOIP350P | MOIP500P | MOIP800P | MOIP1000P |
価格（税抜） | ¥566,000 | ¥850,000 | ¥1,256,000 | ¥1,885,000 | ¥2,574,000 | ¥3,203,000 |
付属ATTチップ | OP20-2 | OP20-2 | OP20-3 | OP50-5 | OP50-1G | OP50-1G |
帯域幅 | 100MHz | 200MHz | 350MHz | 500MHz | 800MHz | 1GHz |
立ち上がり時間 | ≤3.5ns | ≤1.75ns | ≤1ns | ≤700ps | ≤438ps | ≤350ps |
CMRR | DC：180dB | DC：180dB | DC：180dB | DC：180dB | DC：180dB | DC：180dB |
出力電圧範囲 | ±2.5V | ±2.5V | ±1.25V | ±500mV | ±500mV | ±500mV |
ノイズ | <1.46mVrms | <450µVrms | ||||
入力 | 1MΩ || 10pF | |||||
ディレイ | 15.42ns (ファイバー長さ2m) | 16ns (ファイバー長さ2m) | ||||
電源 | USB Type-C、DC：12V, 25W | |||||
ゲイン精度 | 1% | |||||
コモンモード | 60kVpk | |||||
ケーブル長 | 2m（カスタム可能） | |||||

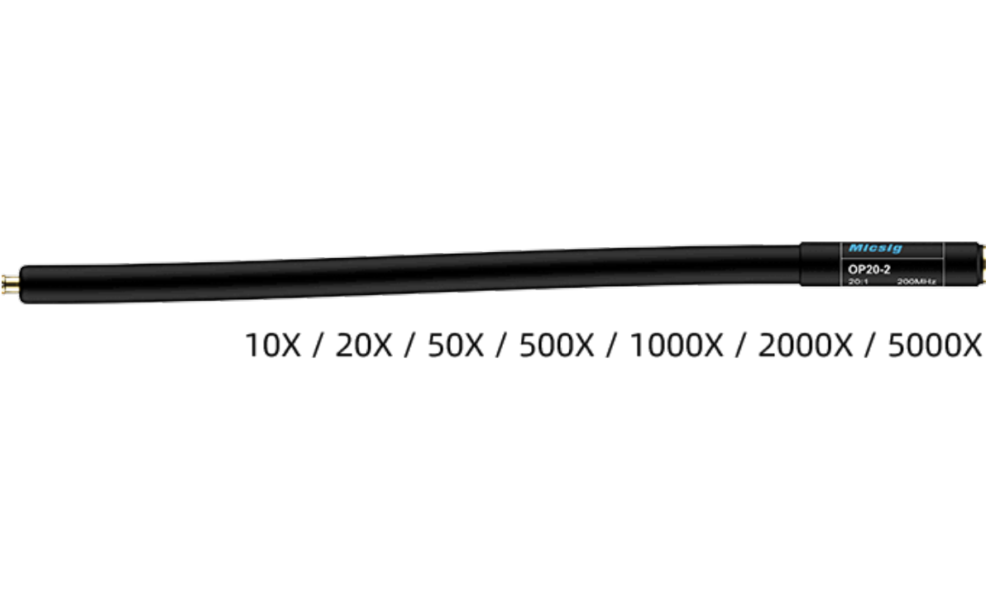

■標準アッテネータ・チップ及びオプションについて
下記の赤文字のアッテネーターは標準付属品です。↓
対応機種 | アッテネータチップ | 価格（税抜） | コネクタ | コネクタ 衰減比 | 差動電圧 | 最大非破壊電圧 | 入力インピーダンス |
MOIP100P & | OP20-3 | ¥200,000 | MMCX | 20:1 @0dB | ±25V | 1000Vpp | 4.47MΩ || 4pF |
2:1 @20dB | ±2.5V | ||||||
OP50-3 | ¥200,000 | MMCX | 50:1 @0dB | ±62.5V | 1000Vpp | 4.19MΩ || 2pF | |
5:1 @20dB | ±6.25V | ||||||
OP200-3 | ¥200,000 | MMCX | 200:1 @0dB | ±250V | 2500Vpp | 9.03MΩ || 2pF | |
20:1 @20dB | ±25V | ||||||
OP1000-3 | ¥200,000 | MCX | 1000:1 @0dB | ±1250V | 2500Vpp | 20.94MΩ || 1pF | |
100:1 @20dB | ±125V | ||||||
OP2000-3 | ¥200,000 | MCX | 2000:1 @0dB | ±2500V | 2500Vpp | 20.52MΩ || 1pF | |
200:1 @20dB | ±250V | ||||||
OP5000-3 | ¥200,000 | LCX | 5000:1 @0dB | ±6250V | 8000Vpp | 40.82MΩ|| 2.4pF | |
500:1 @20dB | ±625V |
対応機種 | アッテネータチップ | 価格（税抜） | コネクタ | コネクタ 衰減比 | 差動電圧 | 最大非破壊電圧 | 入力インピーダンス |
MOIP350P | OP20-3 | ¥200,000 | MMCX | 20:1 @0dB | ±10V | 1000Vpp | 4.47MΩ || 4pF |
2:1 @20dB | ±1V | ||||||
OP50-3 | ¥200,000 | MMCX | 50:1 @0dB | ±25V | 1000Vpp | 4.19MΩ || 2pF | |
5:1 @20dB | ±2.5V | ||||||
OP200-3 | ¥200,000 | MCX | 200:1 @0dB | ±100V | 2500Vpp | 9.03MΩ || 2pF | |
20:1 @20dB | ±10V | ||||||
OP500-3 | ¥200,000 | MCX | 500:1 @0dB | ±250V | 2500Vpp | 20.98MΩ || 1pF | |
50:1 @20dB | ±25V | ||||||
OP1000-3 | ¥200,000 | MCX | 1000:1 @0dB | ±500V | 2500Vpp | 20.94MΩ || 1pF | |
100:1 @20dB | ±50V | ||||||
OP2000-3 | ¥200,000 | MCX | 2000:1 @0dB | ±1000V | 2500Vpp | 20.52MΩ || 1pF | |
200:1 @20dB | ±100V | ||||||
OP5000-3 | ¥200,000 | MCX | 5000:1 @0dB | ±2500V | 3600Vpp | 40.92MΩ|| 1pF | |
500:1 @20dB | ±250V |
対応機種 | アッテネータチップ | 価格（税抜） | コネクタ | コネクタ 衰減比 | 差動電圧 | 最大非破壊電圧 | 入力インピーダンス |
MOIP500P | OP20-5 | ¥350,000 | MMCX | 20:1 @0dB | ±10V | 1000Vpp | 4.47MΩ || 4pF |
2:1 @20dB | ±1V | ||||||
OP50-5 | ¥350,000 | MMCX | 50:1 @0dB | ±25V | 1000Vpp | 4.19MΩ || 2pF | |
5:1 @20dB | ±2.5V | ||||||
OP100-5 | ¥350,000 | MMCX | 100:1 @0dB | ±50V | 1000Vpp | 4.10MΩ || 2pF | |
10:1 @20dB | ±5V | ||||||
OP2000-5 | ¥350,000 | MCX | 2000:1 @0dB | ±1000V | 2500Vpp | 20.52MΩ || 1pF | |
200:1 @20dB | ±100V | ||||||
OP5000-5 | ¥350,000 | MCX | 5000:1 @0dB | ±2500V | 3600Vpp | 40.92MΩ|| 1pF | |
500:1 @20dB | ±250V | ||||||
OP10000-5 | ¥350,000 | LCX | 10000:1 @0dB | ±5000V | 8000Vpp | 40.82MΩ|| 2.4pF | |
1000:1 @20dB | ±500V |
対応機種 | アッテネータチップ | 価格（税抜） | コネクタ | コネクタ 衰減比 | 差動電圧 | 最大非破壊電圧 | 入力インピーダンス |
MOIP800P & | OP20-1G | ¥450,000 | MMCX | 20:1 @0dB | ±10V | 1000Vpp | 4.47MΩ || 4pF |
2:1 @20dB | ±1V | ||||||
OP50-1G | ¥450,000 | MMCX | 50:1 @0dB | ±25V | 1000Vpp | 4.19MΩ || 2pF | |
5:1 @20dB | ±2.5V | ||||||
OP1000-1G | ¥450,000 | MCX | 1000:1 @0dB | ±500V | 2500Vpp | 20.94MΩ || 1pF | |
100:1 @20dB | ±50V | ||||||
OP2000-1G | ¥450,000 | MCX | 2000:1 @0dB | ±1000V | 2500Vpp | 20.52MΩ || 1pF | |
200:1 @20dB | ±100V | ||||||
OP5000-1G | ¥450,000 | MCX | 5000:1 @0dB | ±2500V | 3600Vpp | 40.92MΩ|| 1pF | |
500:1 @20dB | ±250V | ||||||
OP10000-1G | ¥450,000 | LCX | 10000:1 @0dB | ±5000V | 8000Vpp | 40.82MΩ|| 2.4pF | |
1000:1 @20dB | ±500V |
■デモ機貸出サービス
下記の4機種のデモ機の貸出を対応しております。
お貸出希望が御座いましたら、弊社(info@tm-co.co.jp)へお問い合わせしてください。
製品参考写真 | 型式 |
 | MIOP100P (100MHz) |
MIOP350P (350MHz) | |
MIOP500P (500MHz) | |
MIOP1000P (1GHz) |
■Micsig光アイソレーション差動プローブの製品紹介ビデオ↓
YouTube イチケン / ICHIKEN チャンネル
使うプローブの種類で波形はどのくらい変わる? 受動プローブ､ 差動プローブ､ 光絶縁プローブの3種類で検証します｡
GaNが爆発！？光アイソレーション差動プローブを使用する理由とは？
光ファイバー絶縁プローブが差動プローブより有利の理由とは
SigOFIT光アイソレーション差動プローブの基本操作と注意事項
■Micsig社光アイソレーション差動プローブの製品カタログ↓
カタログのダウンロードはこちら
 |
■Micsig社の会社紹介 会社名：Shenzhen Micsig Technology Co., Ltd. 弊社（T&Mコーポレーション株式会社）はMICISG社の日本総代理店で御座いまして、日本国内の製品をサポートしております。 |  |
