ラインナップ

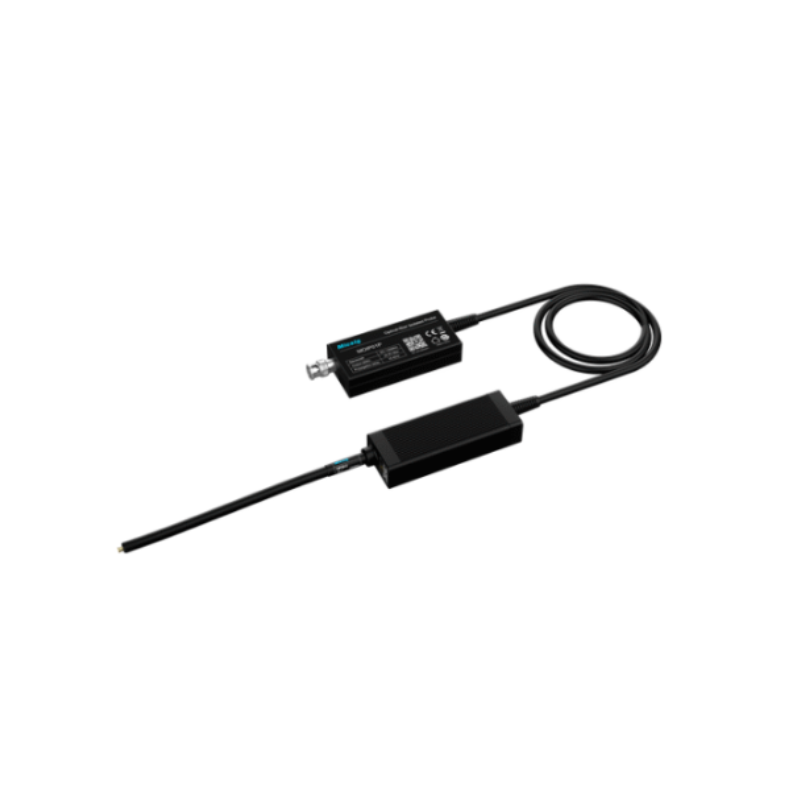

MOIP1000PMicsig MOIPシリーズ 光アイソレーション差動プローブ 1GHz4,257,000円- MOIP100PMicsig MOIPシリーズ 光アイソレーション差動プローブ 100MHzお問い合わせ
- MOIP200PMicsig MOIPシリーズ 光アイソレーション差動プローブ 200MHz1,133,000円
- MOIP350PMicsig MOIPシリーズ 光アイソレーション差動プローブ 350MHz1,672,000円
- MOIP500PMicsig MOIPシリーズ 光アイソレーション差動プローブ 500MHz2,508,000円
- MOIP800PMicsig MOIPシリーズ 光アイソレーション差動プローブ 800MHzお問い合わせ
規格表
| 型番 | MOIP1000P | MOIP100P | MOIP200P | MOIP350P | MOIP500P | MOIP800P |
|---|---|---|---|---|---|---|
| インターフェース | Universal BNC | — | Universal BNC | — | ||
| 帯域幅 | — | 100MHz | — | 800MHz | ||
| 入力インピーダンス | — | 1MΩ || 10pF | — | 1MΩ || 10pF | ||
| 立ち上がり時間 | ≤450ps | ≤3.5ns | ≤1.5ns | ≤1ns | ≤800ps | ≤438ps |
| DCゲイン確度 | 1% | — | 1% | — | ||
| ディレイ | 16.66ns (2m fiber length) | 15.42ns (ファイバー長さ2m) | 16.66ns (2m fiber length) | 16ns (ファイバー長さ2m) | ||
| 出力電圧範囲 | ±0.5V | ±1.25V | ±0.5V | ±500mV | ||
| ゲイン精度 | — | 1 % | — | 1 % | ||
| コモンモード 入力範囲 | — | 85kVpk | — | 85kVpk | ||
| 同相電圧範囲 | 85kVpk | — | 85kVpk | — | ||
| ケーブル長 | 2m (Customizable) | 2m（カスタム可能） | 2m (Customizable) | 2m（カスタム可能） | ||
| 周波数帯域 | 1GHz | — | 200MHz | 350MHz | 500MHz | — |
| CMRR | ||||||
| DC | 180dB | |||||
| 1GHz | 108dB | — | ||||
| 100MHz | — | 128dB | — | |||
| 200MHz | — | 122dB | — | |||
| 350MHz | — | 118dB | — | |||
| 500MHz | — | 114dB | — | |||
| 800MHz | — | 110dB | ||||
| 電源 | DC 12V | DC: 12V 3A | DC 12V | DC: 12V 3A | ||
| ノイズ | <0.45mVrms | <450µVrms | <0.3mVrms | <450µVrms | ||
よくある質問
QMICISIG製品は購入時の校正書類対応可能ですか？
AMicsig製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
