MOIP1000P Micsig MOIPシリーズ 光アイソレーション差動プローブ 1GHz
- 型番
- MOIP1000P
- メーカー
- Micsig
- シリーズ
- MOIPシリーズ
- カテゴリ
- 光アイソレーション差動プローブ
製品概要
・ 帯域幅: DC～200MHz/・・・/1GHz（4モデル）
・ 差動電圧: ～6250V
・ 同相電圧: 85kVpk
・ DC精度: 1%
・ CMRR DC: 180dB

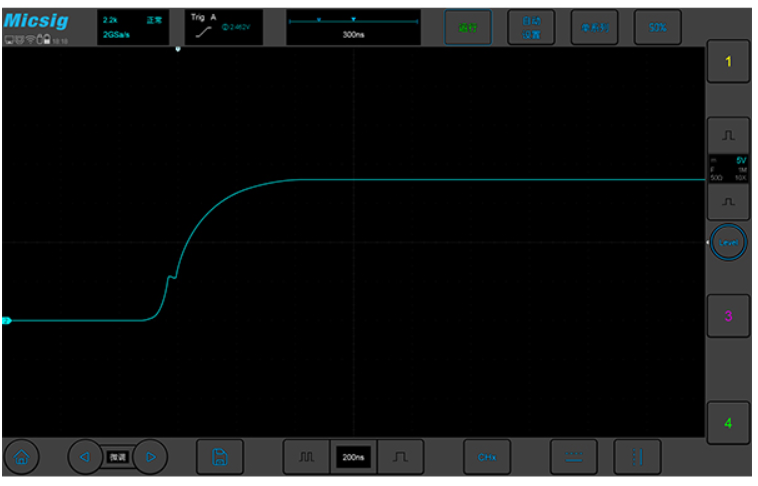

■実際の信号を表示
SigOFITプローブは、100MHzで128dB、1GHzで100dBを超える非常に高いコモンモード除去比（CMRR）を持ち信号を忠実に測定可能です。

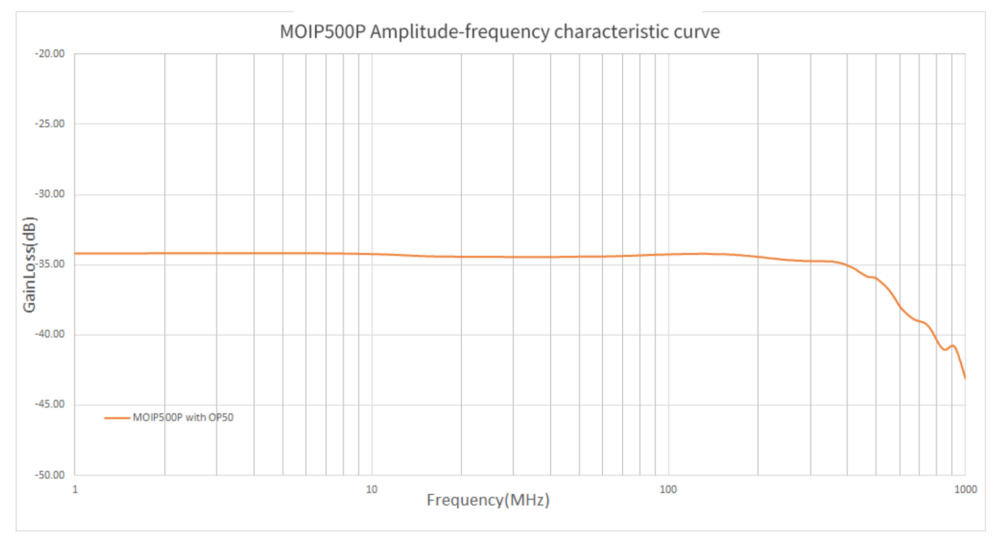

■優れた振幅-周波数特性
•DCゲイン精度≦1％、ノイズ≦0.45mVrms、ゼロ・ドリフト<0.1% （5分後）、ゲイン・ドリフト<1%。
■第3世代半導体に最適なプローブ

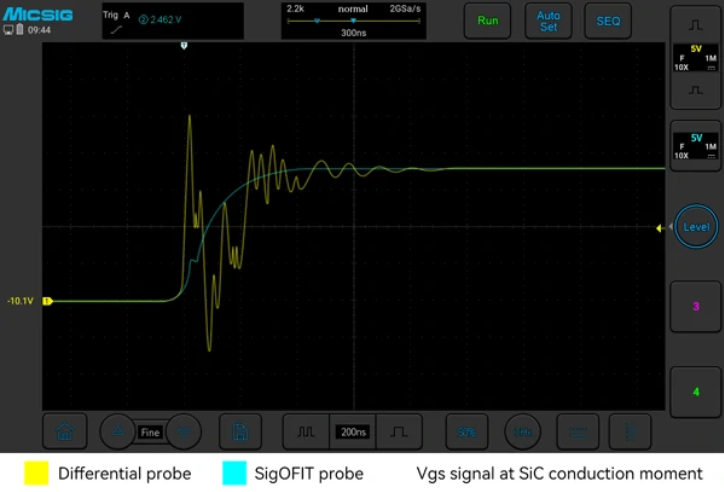

SiCやGaNのようなデバイスは、非常に高エネルギーの高周波高調波を含む高電圧を数ナノ秒で切り替えることができます。SigOFITは最大帯域幅においても100dB以上のCMRRを有し、高周波コモンモードノイズによる発振を抑制します。
■広い測定範囲
従来の差動プローブは高電圧信号しか測定できませんでしたが、SigOFITプローブは異なるアッテネーター・チップを使用することで、±0.1Vから±6250までの差動モード信号を測定することができ、最適なレンジで非常に高いS/N比を実現します。

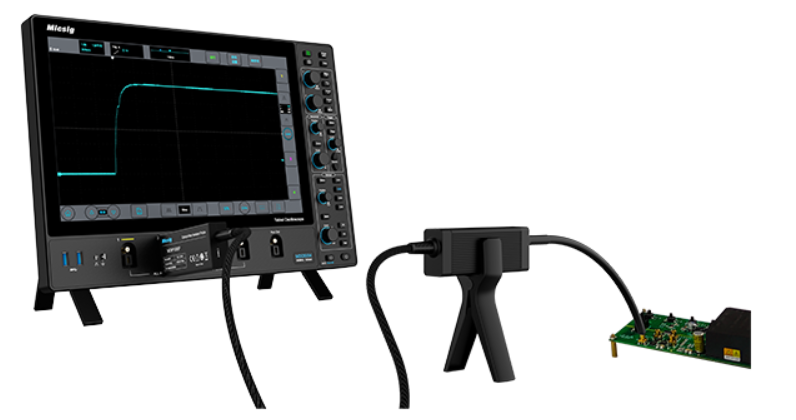

■使いやすくフレキシブル
従来のディファレンシャルプローブより小型で、より正確なプローブチップにより電源投入後すぐにテストが可能です。オートゼロは1秒未満、リアルタイムで正確な信号出力を実現します。
■安全性能
SigOFITプローブのテストリードは短く、同軸ケーブル伝送のため、入力キャパシタンスは2.5pF未満で、GaNをテストするのに非常に安全です。* デバイスがすでに臨界状態にある場合、安全性は保証されません。

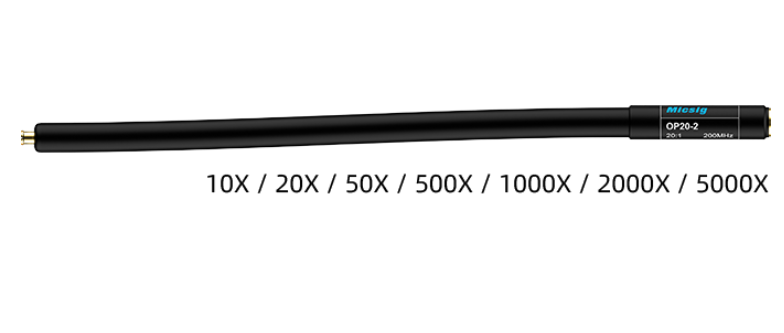

■アッテネーター先端コネクタ交換可能
OP500-X 以下のモデル（OP20-X〈MMCX〉、OP50-X〈MMCX〉、OP200-X 〈MCX〉）はユーザーによる交換が可能です。 前端部が破損または異常な場合は、お客様ご自身で交換して問題ありません。
付属品・オプション
■標準アッテネータ・チップ及びオプションについて
下記の赤文字のアッテネーターは標準付属品です。↓
対応機種 | アッテネータチップ | 価格（税込み） | コネクタ | 減衰比 | 入力電圧範囲 | 最大非破壊電圧 | 入力インピーダンス |
MOIP200P | OP20-3 | ¥264,000 | MMCX | 20:1 @0dB | ±10V | 1000Vpp | 4.47MΩ || 4pF |
2:1 @20dB | ±1V | ||||||
OP50-3 | ¥264,000 | MMCX | 50:1 @0dB | ±25V | 1000Vpp | 4.19MΩ || 2pF | |
5:1 @20dB | ±2.5V | ||||||
OP100-3 | ¥264,000 | MMCX | 100:1 @0dB | ±50V | 1000Vpp | 4.10MΩ || 2pF | |
10:1 @20dB | ±5V | ||||||
OP200-3 | ¥264,000 | MCX | 200:1 @0dB | ±100V | 2500Vpp | 8.0MΩ || 1pF | |
20:1 @20dB | ±10V | ||||||
OP500-3 | ¥264,000 | MCX | 500:1 @0dB | ±250V | 2500Vpp | 5.0MΩ || 1pF | |
50:1 @20dB | ±25V | ||||||
OP1000-3 | ¥264,000 | MCX | 1000:1 @0dB | ±500V | 2500Vpp | 20.94MΩ || 1pF | |
100:1 @20dB | ±50V | ||||||
OP2000-3 | ¥264,000 | MCX | 2000:1 @0dB | ±1000V | 2500Vpp | 20.52MΩ || 1pF | |
200:1 @20dB | ±100V | ||||||
OP5000-3 | ¥264,000 | MCX | 5000:1 @0dB | ±2500V | 2500Vpp | 40.82MΩ|| 1pF | |
500:1 @20dB | ±250V | ||||||
OP10000-3 | ¥264,000 | LCX | 10000:1 @0dB | ±5000V | 8000Vpp | 40.82MΩ|| 1pF | |
1000:1 @20dB | ±500V | ||||||
OP20000 | ¥726,000 | 20000:1 @0dB | ±10000V | 15000Vpp | 120MΩ || 2pF | ||
2000:1 @20dB | ±1000V | ||||||
OP30000 | ¥726,000 | 30000:1 @0dB | ±15000V | 20000Vpp | 180MΩ|| 1pF | ||
3000:1 @20dB | ±1500V | ||||||
OP40000 | ¥726,000 | 40000:1 @0dB | ±20000V | 30000Vpp | 240MΩ|| 1pF | ||
4000:1 @20dB | ±2000V |
対応機種 | アッテネータチップ | 価格（税込み） | コネクタ | 減衰比 | 入力電圧範囲 | 最大非破壊電圧 | 入力インピーダンス |
MOIP350P | OP20-3 | ¥264,000 | MMCX | 20:1 @0dB | ±10V | 1000Vpp | 4.47MΩ || 4pF |
2:1 @20dB | ±1V | ||||||
OP50-3 | ¥264,000 | MMCX | 50:1 @0dB | ±25V | 1000Vpp | 4.19MΩ || 2pF | |
5:1 @20dB | ±2.5V | ||||||
OP100-3 | ¥264,000 | MMCX | 100:1 @0dB | ±50V | 1000Vpp | 4.10MΩ || 2pF | |
10:1 @20dB | ±5V | ||||||
OP200-3 | ¥264,000 | MCX | 200:1 @0dB | ±100V | 2500Vpp | 8.0MΩ || 1pF | |
20:1 @20dB | ±10V | ||||||
OP500-3 | ¥264,000 | MCX | 500:1 @0dB | ±250V | 2500Vpp | 5.0MΩ || 1pF | |
50:1 @20dB | ±25V | ||||||
OP1000-3 | ¥264,000 | MCX | 1000:1 @0dB | ±500V | 2500Vpp | 20.94MΩ || 1pF | |
100:1 @20dB | ±50V | ||||||
OP2000-3 | ¥264,000 | MCX | 2000:1 @0dB | ±1000V | 2500Vpp | 20.52MΩ || 1pF | |
200:1 @20dB | ±100V | ||||||
OP5000-3 | ¥264,000 | MCX | 5000:1 @0dB | ±2500V | 2500Vpp | 40.82MΩ|| 1pF | |
500:1 @20dB | ±250V | ||||||
OP10000-3 | ¥264,000 | LCX | 10000:1 @0dB | ±5000V | 8000Vpp | 40.82MΩ|| 1pF | |
1000:1 @20dB | ±500V | ||||||
OP20000 | ¥726,000 | 20000:1 @0dB | ±10000V | 15000Vpp | 120MΩ || 2pF | ||
2000:1 @20dB | ±1000V | ||||||
OP30000 | ¥726,000 | 30000:1 @0dB | ±15000V | 20000Vpp | 180MΩ|| 1pF | ||
3000:1 @20dB | ±1500V | ||||||
OP40000 | ¥726,000 | 40000:1 @0dB | ±20000V | 30000Vpp | 240MΩ|| 1pF | ||
4000:1 @20dB | ±2000V |
対応機種 | アッテネータチップ | 価格（税込み） | コネクタ | 減衰比 | 入力電圧範囲 | 最大非破壊電圧 | 入力インピーダンス |
MOIP500P | OP20-5 | ¥462,000 | MMCX | 20:1 @0dB | ±10V | 1000Vpp | 4.47MΩ || 4pF |
2:1 @20dB | ±1V | ||||||
OP50-5 | ¥462,000 | MMCX | 50:1 @0dB | ±25V | 1000Vpp | 4.19MΩ || 2pF | |
5:1 @20dB | ±2.5V | ||||||
OP100-5 | ¥462,000 | MMCX | 100:1 @0dB | ±50V | 1000Vpp | 4.10MΩ || 2pF | |
10:1 @20dB | ±5V | ||||||
OP200-5 | ¥462,000 | MCX | 200:1 @0dB | ±100V | 2500Vpp | 8.0MΩ || 1pF | |
20:1 @20dB | ±10V | ||||||
OP500-5 | ¥462,000 | MCX | 500:1 @0dB | ±250V | 2500Vpp | 5.0MΩ || 1pF | |
50:1 @20dB | ±25V | ||||||
OP1000-5 | ¥462,000 | MCX | 1000:1 @0dB | ±500V | 2500Vpp | 20.94MΩ || 1pF | |
100:1 @20dB | ±50V | ||||||
OP2000-5 | ¥462,000 | MCX | 2000:1 @0dB | ±1000V | 2500Vpp | 20.52MΩ || 1pF | |
200:1 @20dB | ±100V | ||||||
OP5000-5 | ¥462,000 | MCX | 5000:1 @0dB | ±2500V | 2500Vpp | 40.82MΩ|| 1pF | |
500:1 @20dB | ±250V | ||||||
OP10000-5 | ¥462,000 | LCX | 10000:1 @0dB | ±5000V | 8000Vpp | 40.82MΩ|| 1pF | |
1000:1 @20dB | ±500V | ||||||
OP20000 | ¥726,000 | 20000:1 @0dB | ±10000V | 15000Vpp | 120MΩ || 2pF | ||
2000:1 @20dB | ±1000V | ||||||
OP30000 | ¥726,000 | 30000:1 @0dB | ±15000V | 20000Vpp | 180MΩ|| 1pF | ||
3000:1 @20dB | ±1500V | ||||||
OP40000 | ¥726,000 | 40000:1 @0dB | ±20000V | 30000Vpp | 240MΩ|| 1pF | ||
4000:1 @20dB | ±2000V |
対応機種 | アッテネータチップ | 価格（税込み） | コネクタ | 減衰比 | 入力電圧範囲 | 最大非破壊電圧 | 入力インピーダンス |
MOIP1000P | OP20-1G | ¥594,000 | MMCX | 20:1 @0dB | ±10V | 1000Vpp | 4.47MΩ || 4pF |
2:1 @20dB | ±1V | ||||||
OP50-1G | ¥594,000 | MMCX | 50:1 @0dB | ±25V | 1000Vpp | 4.19MΩ || 2pF | |
5:1 @20dB | ±2.5V | ||||||
OP100-1G | ¥594,000 | MMCX | 100:1 @0dB | ±50V | 1000Vpp | 4.10MΩ || 2pF | |
10:1 @20dB | ±5V | ||||||
OP2000-1G | ¥594,000 | MCX | 2000:1 @0dB | ±1000V | 2500Vpp | 20.52MΩ || 1pF | |
200:1 @20dB | ±100V | ||||||
OP5000-1G | ¥594,000 | MCX | 5000:1 @0dB | ±2500V | 2500Vpp | 40.92MΩ|| 1pF | |
500:1 @20dB | ±250V | ||||||
OP10000-1G | ¥594,000 | LCX | 10000:1 @0dB | ±5000V | 8000Vpp | 40.82MΩ|| 2.4pF | |
1000:1 @20dB | ±500V |
