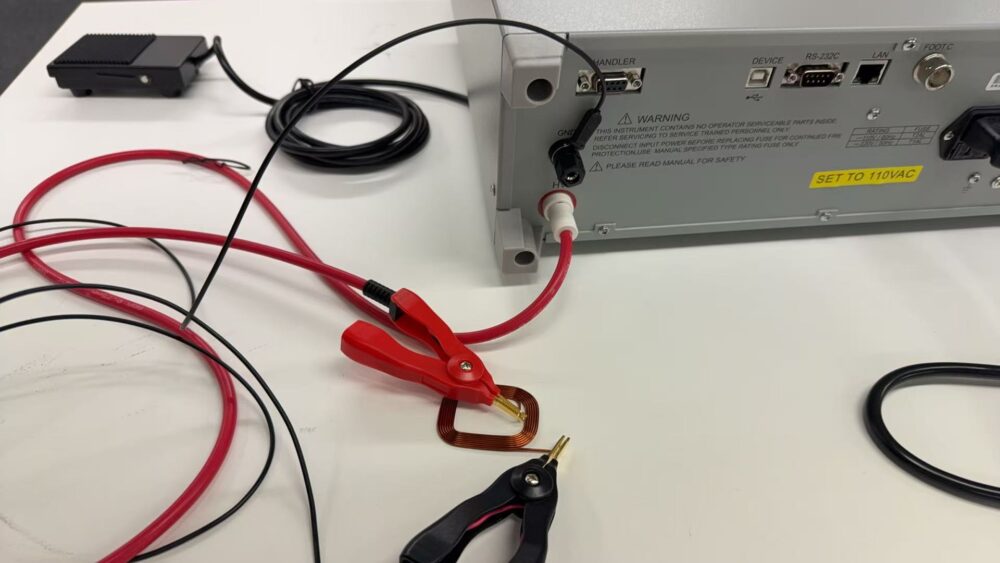

■ TH2883：接続後のサンプリング・測定操作手順
※注意：本機は高電圧パルスを出力します。
HVランプ点灯中は被測定物や端子に触れないでください。
また、測定前に15分以上のウォームアップを行ってください。
 |
■ ① まずは「波形確認（簡易測定）」
※標準波形を作る前の初期確認
1）測定画面へ
電源投入後は通常 [DISP]（表示画面） に入ります。
必要に応じて [DISP]キー を押してください。

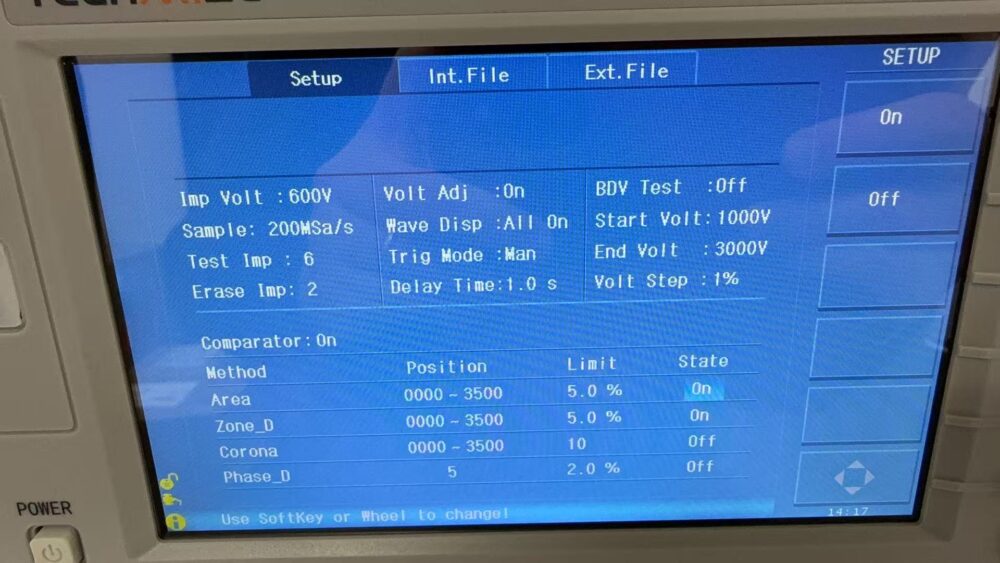

2）[SETUP]で基本パラメータ設定
 |
以下の項目を設定します：
必須設定
Imp Volt（試験電圧）
例：500V～1000Vから開始推奨Samp（サンプリングレート）
例：25MSa/s または 50MSa/sTest Imp（試験パルス回数）
1回（初期確認時）Erase Imp（消磁パルス）
0Volt ADJ（電圧補正）
ON推奨Trig Mode（トリガ方式）
MAN（手動）

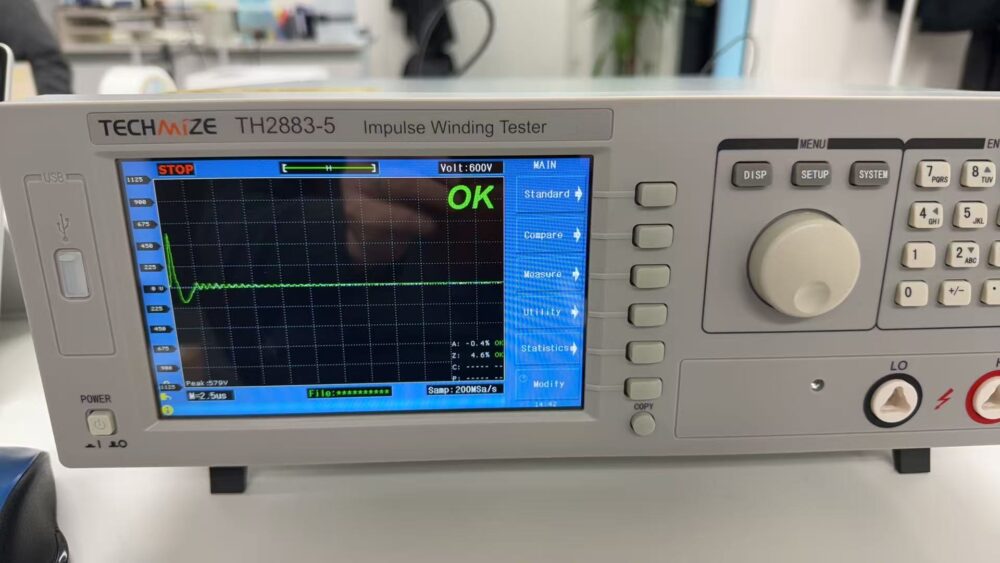

3）測定開始
[DISP]画面に戻る
STARTキー押下
→ 減衰振動波形が表示されます
4）サンプリング調整
波形を見ながら調整：
波形が細かすぎる → サンプリングを下げる
波形が粗い → サンプリングを上げる
例：
25MSa/s ⇄ 50MSa/s ⇄ 100MSa/s
■ ② 標準波形を作成して判定測定（本番）
1）SETUP設定
以下を設定：
Imp Volt
Samp
Test Imp
Erase Imp
Volt ADJ = ON
Comparator = ON（重要）
2）比較方式の設定
以下4種類：
Area
Diff Zone
Corona
Phase Diff
推奨初期設定
AREA SIZE：ON
CORONA：ON
その他：OFF（後から追加）
用途別
匝間短絡 → AREA
巻線差異 → PHASE / DIFF
絶縁不良 → CORONA（必須）
3）標準波形のサンプリング
操作：
[DISP] → Standard
モード選択
■ AUTO（推奨）
良品をセット
Start
自動で条件を変えて測定
最適波形を表示
Select → 標準登録
4）測定
被測定品に交換
START押下
結果表示：
OK / PASS
FAIL
 |
■ ③ Manual（平均サンプリング）
より安定した標準波形作成用
手順
[DISP] → Standard → Manual
良品セット
Start（複数回）
平均化
Complete
操作補助
Undo：1回戻る
Undo All：全削除
推奨方法
良品10～20個選定
バラツキ少ないものを使用
平均して標準化
■ ④ 比較パラメータ設定
1）AREA SIZE
ON
Position：比較範囲
Diff：許容差（％）
2）DIFF ZONE
AREAと同様
3）CORONA
ON
整数値で判定
設定方法
サンプル10個測定
最大値取得
＋20％で設定
4）PHASE DIFF
ゼロクロス点設定
推奨：2～10
■ ⑥ 実務上のポイント
1）Wave Disp
ALL ON：波形確認
ALL OFF：高速測定
2）連続測定
Trig Mode = INT
Delay設定可
3）条件保存
SETUP → Int File
最大100件保存
■ まとめ（重要ポイント）
最初は 波形確認 → Samp調整
次に AUTOで標準波形作成
最後に 比較判定（PASS/FAIL）
