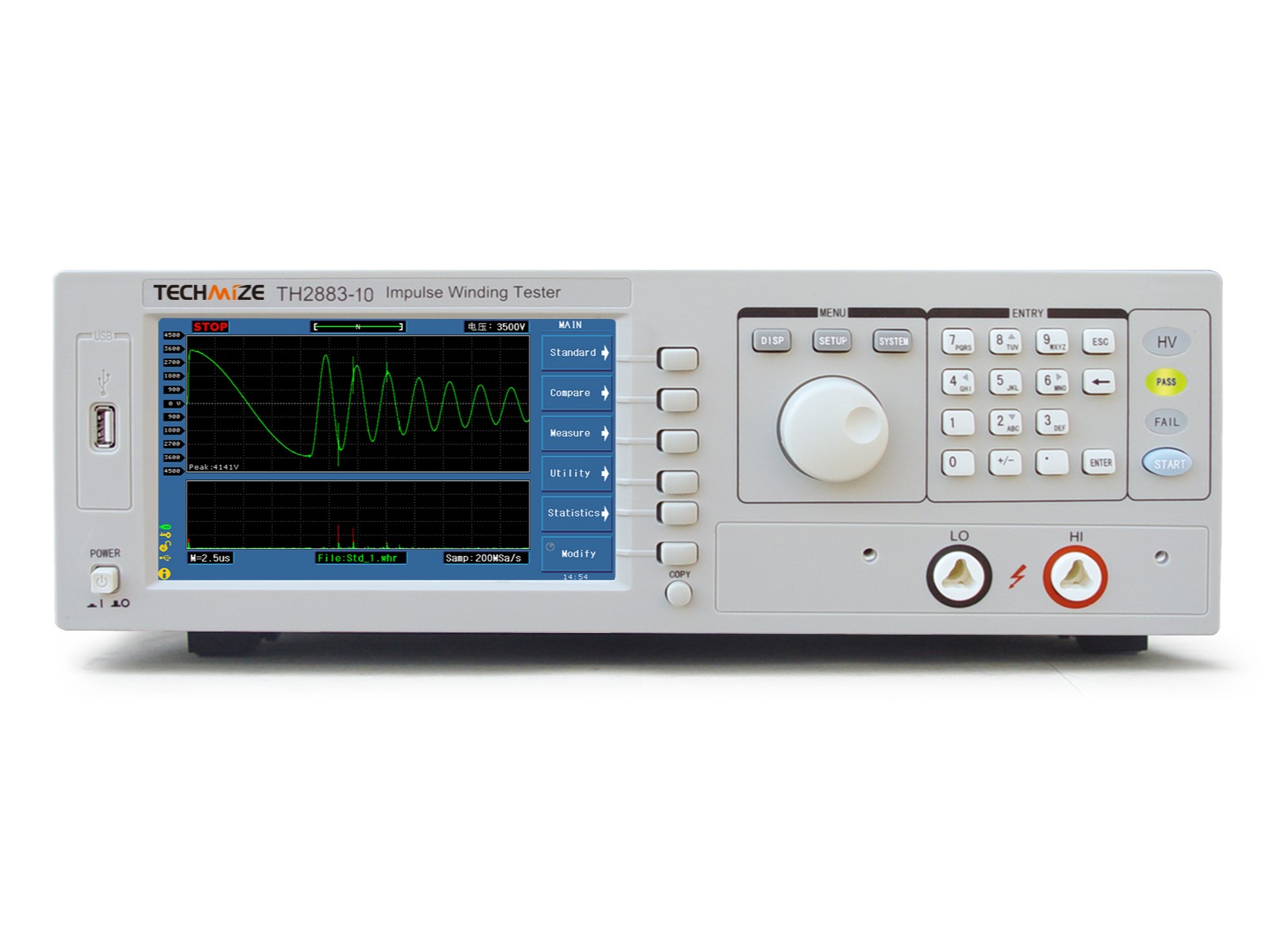

TECHMIZE TH2883シリーズ インパルス巻線試験機 500V～10kV、1ch

TH2883シリーズ製品は、トンフイによって新たに開発されたインパルス巻線テスターです。この製品ラインにより、トンフイはこの業界で初めて、低電圧30Vから高電圧10kVまでのインパルス巻線テスターを提供するプロバイダーとなり、シングルチャネルからマルチチャネル（最大8チャネル）まで提供しています。この装置は人気のある32ビットCPUと高密度SMD技術を採用し、65,000色の7インチTFTワイドディスプレイスクリーンを備えており、目に優しく操作の便益をもたらします。最小のインパルス電圧は30V、最大のインパルス電圧出力は10kV、1uHのインダクタンス値の巻線テスト、サンプリングレートは200Msps、メモリ深度は6kバイトで、正確なテストを実現します。標準のサンプル平均値の使用、脱磁化されたインパルスの適用、高帯域幅のアナログ取得回路、高忠実度のコロナ抽出技術、および非破壊テストの実施は、トンフイの「お客様中心、将来のテクノロジーを共有する」デザイン哲学を反映しています。

出力電圧に応じて、TH2883シリーズは3つのモデル、TH2883-1、TH2883-5、TH2883-10から成り立っています。最小のインパルス電圧が30Vで最大のインパルス電圧が1200VのTH2883-1は、1uHの低インダクタンス値の巻線をテストでき、スイッチング電源で使用されるインダクタンスコイルの理想的なテスト製品です。100Vから5000Vのインパルス電圧を持つTH2883-5は、あらゆる種類のコイルをテストするための標準製品です。最大10kVのインパルス出力電圧を持つTH2883-10は、より高い絶縁性と耐電圧のインターターンテストに適しています。TH2883シリーズ製品には標準装備のUSBホスト、RS232C、USBデバイス、LANインターフェースがあり、グラフの迅速な保存と装置のリモートコントロールが便利です。

コロナ抽出機能

高忠実度のコロナ抽出アルゴリズム（特許技術）および高帯域幅のアナログ取得回路を備えたTH2883シリーズ製品は、高周波のコロナ波形を完全に再現し、製品の絶縁特性についてより詳しく知ることができます。

低電圧30Vから高電圧10kVまで、単一チャネルから最大8チャネルまで対応した本業界初のインパルス巻線試験器

■ 業界初のLXI標準に対応した巻線試験器
■ インパルス電圧：30V～10kV
■ 測定可能な最小インダクタンス値：1μH
■ 65,000色対応の7インチTFTワイドディスプレイ
■ 最大200Mspsの波形サンプリングレート
■ 最大測定速度：6回/秒
■ 記憶深度：6kバイト
■ 高帯域アナログ信号取得回路
■ 高忠実度コロナ抽出アルゴリズム（特許技術）
■ 4種類の波形比較方式
■ 測定器パラメータの自動保存
■ 電圧・時間・周波数の測定対応
■ 波形の拡大、圧縮、移動による精密表示
■ 最大32標準波形の平均処理による多重サンプル平均化
■ 適切な電圧選定のための破壊試験機能
■ 脱磁インパルスの使用により波形の一貫性を確保
■ 管理しやすいユーザー権限のログイン機能
■ 最大20組の測定ファイルを保存・自動読み込み可能
■ USBメモリに画面情報を保存可能（COPYキー）
■ USBメモリ経由でシステムファームウェアを自動アップグレード
■ 4種類の表示画面効果を選択可能
■ 測定を簡単に行えるフットスイッチ対応
■ ハンドラーインターフェースによりオンライン操作を実現

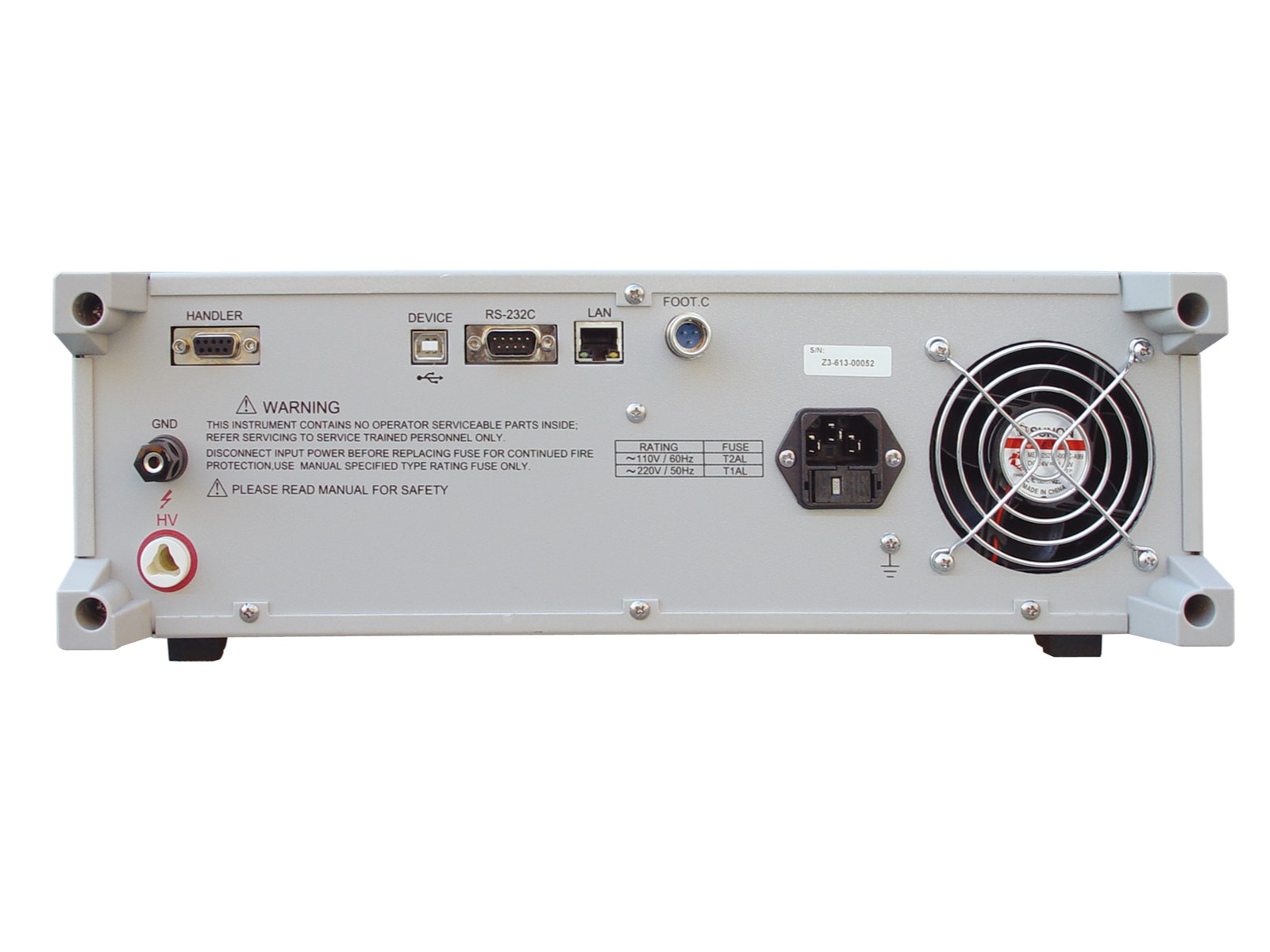

■ RS232C、USBデバイス、LANインターフェースによるリモート制御対応
