特長
・オシロスコープ ＋ マルチメーター ＋ 波形発生器（Sモデル）を1台に集約
・周波数帯域： 25MHz, 40MHz, 70MHz, 100MHz
・2チャンネル
・サンプルレート： 最高250Mサンプル/秒（40MHz,70MHzモデル）, 最高500Mサンプル/秒（100MHzモデル）
・レコード長： 8k
・3.5インチ・ハイコントラスト・カラーLCD, 320×240ピクセル
・SCPIコマンドによるリモート制御

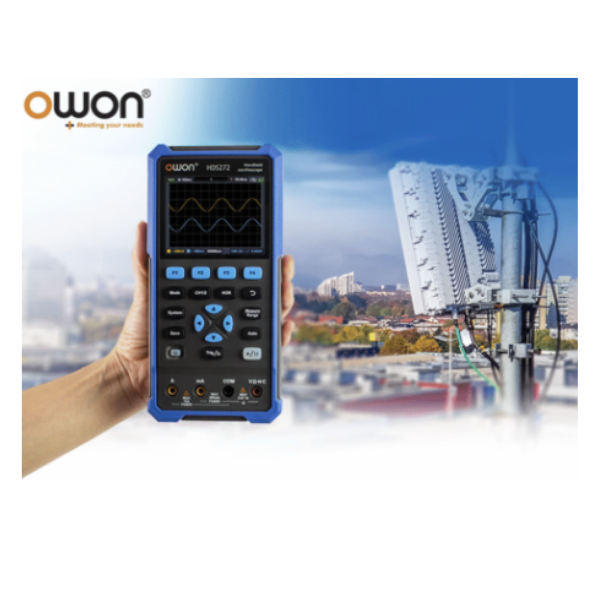

■現場に最適なハンドヘルドオシロスコープ
-

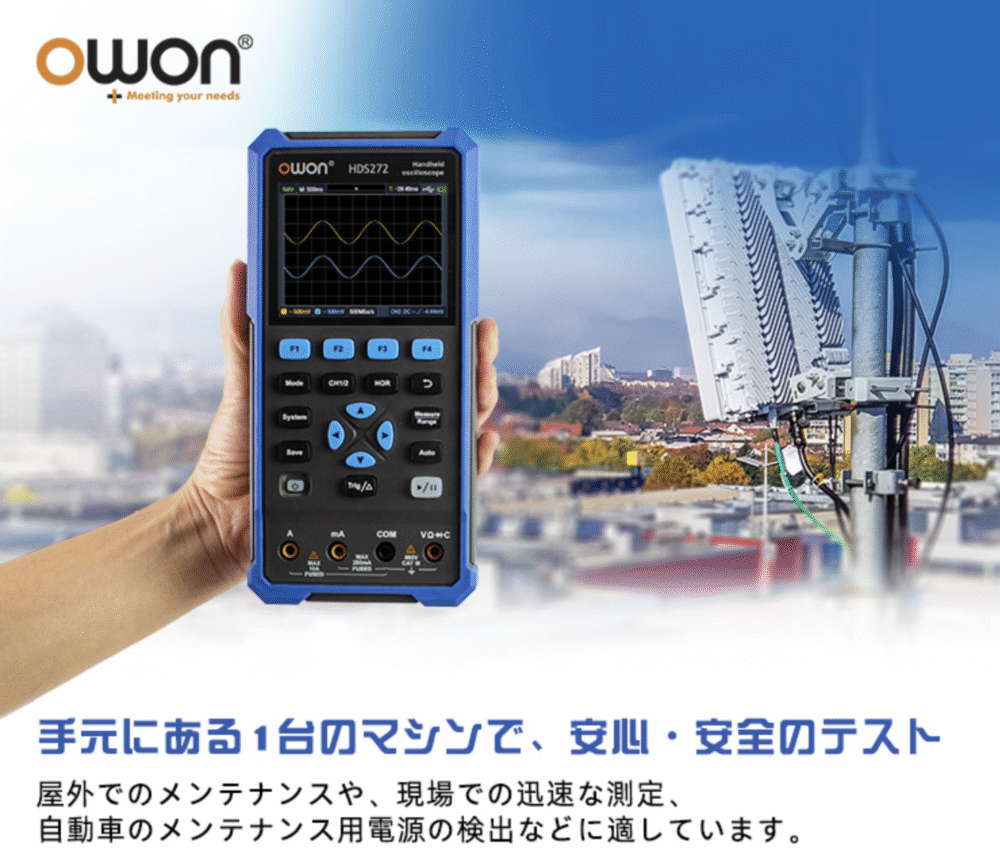

手元にある1台のマシンで、安心・安全のテスト
-
屋外でのメンテナンスや、現場での迅速な測定、

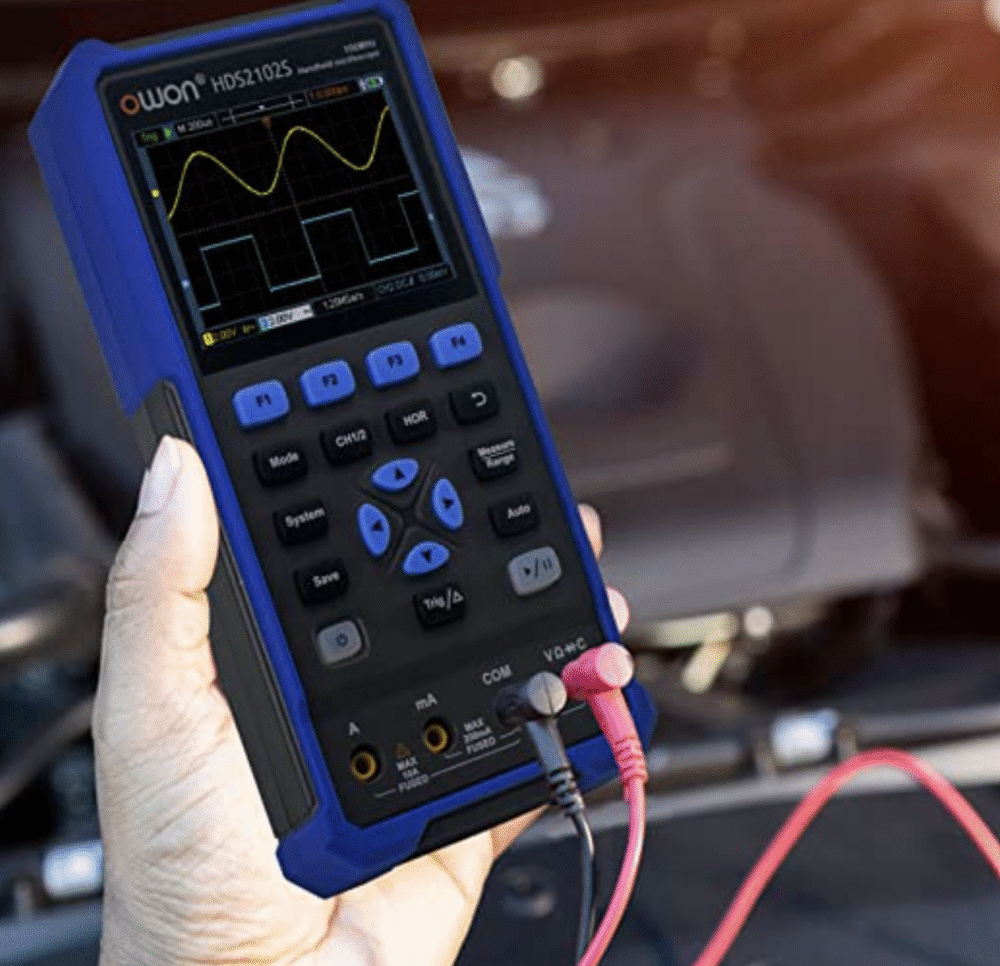

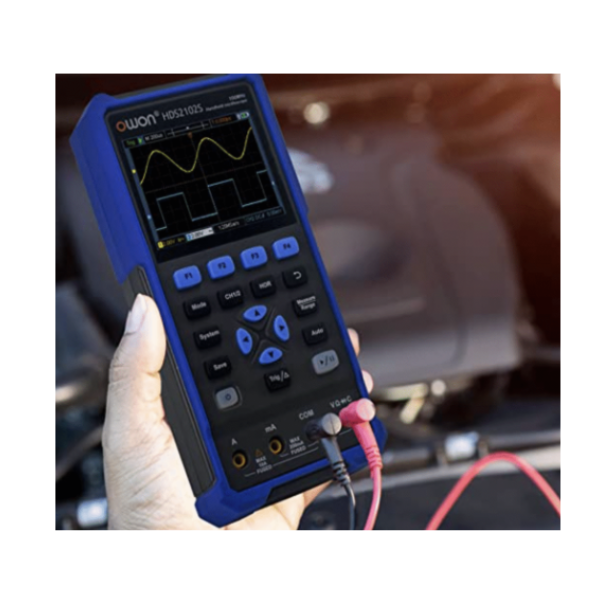

自動車のメンテナンス用電源の検出などに適しています。 -
-
-

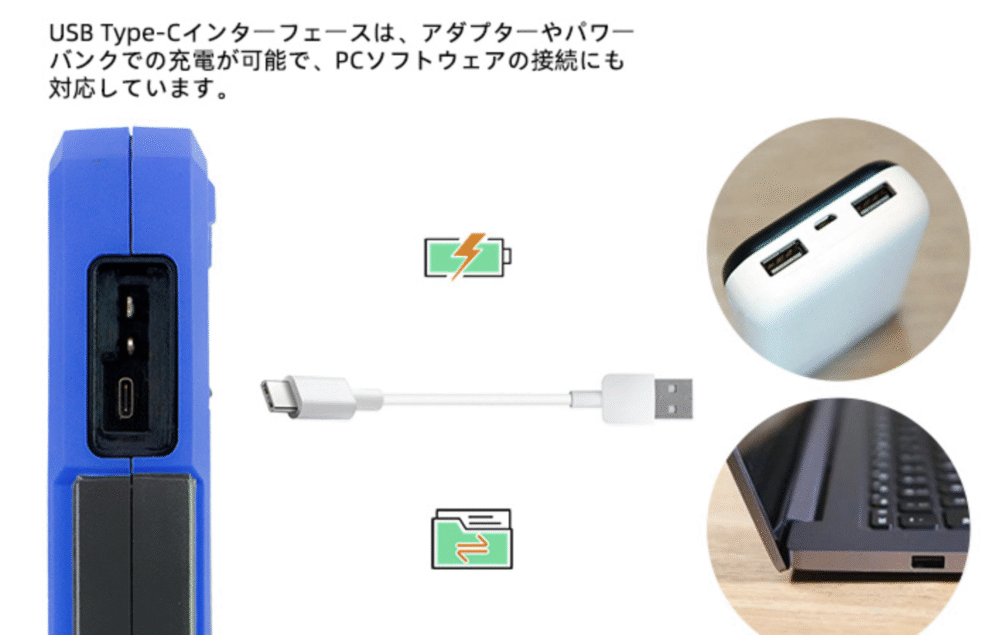

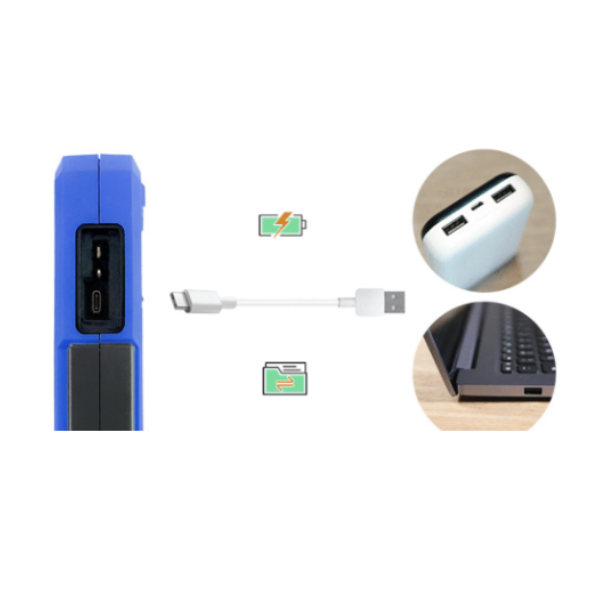

USB Type-Cインターフェースは、アダプターやパワーバンクでの充電が可能で、PCソフトウェアの接続にも対応しています。
-

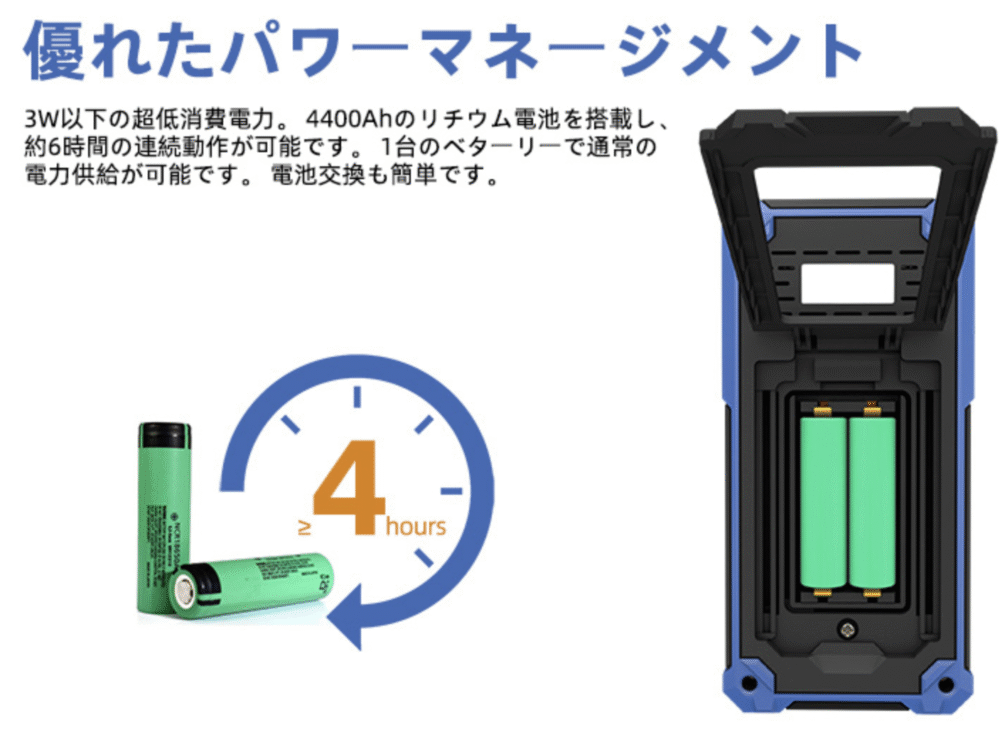

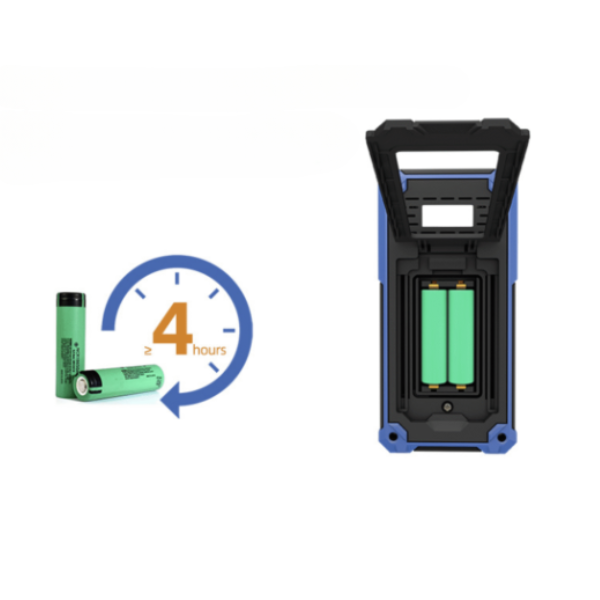

3W以下の超低消費電力。4400mAhのリチウム電池を搭載し、約4時間の連続動作が可能です。1台のバッテリーで通常の電力供給が可能です。電池交換も簡単です。
-
-
-

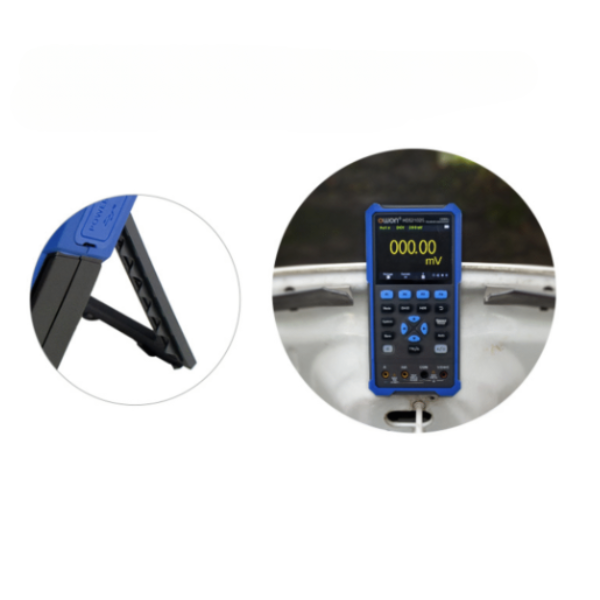

吊り下げ可能なブラケットで、作業スペースを節約
-

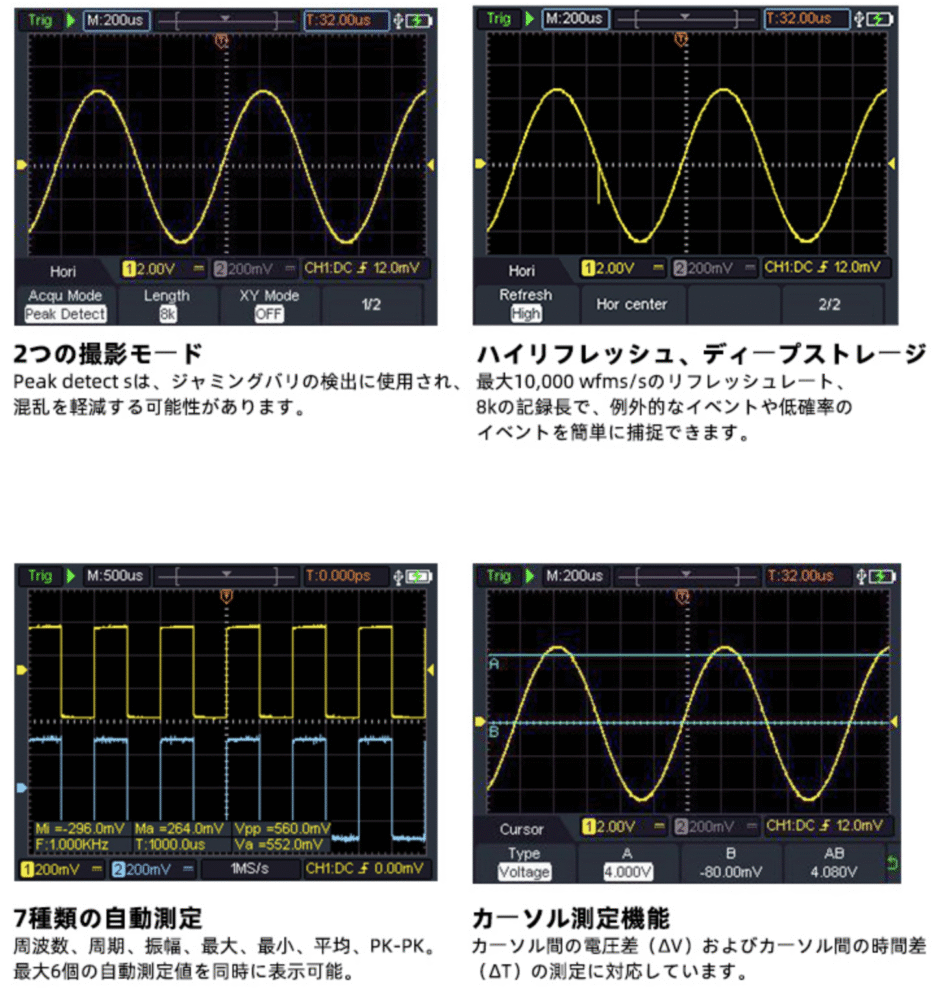

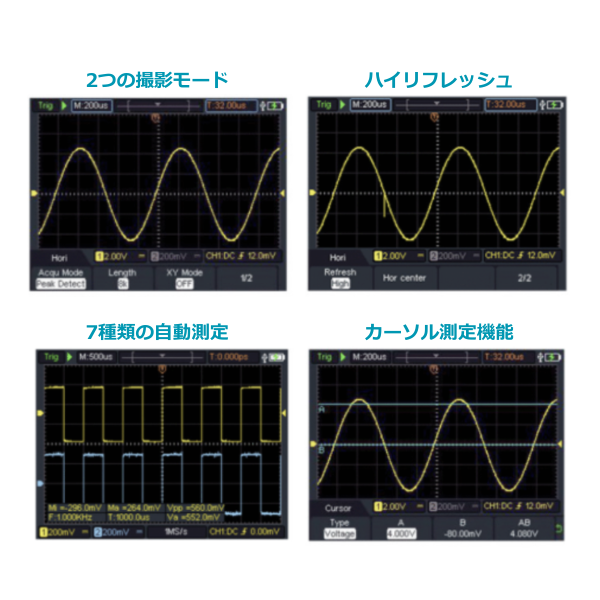

・2つの撮影モード
Peak detect は、ジッタやグリッチの検出に使用され、混乱を軽減する可能性があります。ハイリフレッシュ、ディープ
・ストレージ
最大10,000 wfms/sのリフレッシュレート、8kの記録長で、例外的なイベントや低確率のイベントを簡単に捕捉できます。
・7種類の自動測定
周波数、周期、幅、高さ、最大、最小、平均、PK-PK、最大6個の自動測定値を同時に表示可能。
・カーソル測定機能
カーソル間の電圧差（ΔV）およびカーソル間の時間差（ΔT）の測定に対応しています。
-
-
-

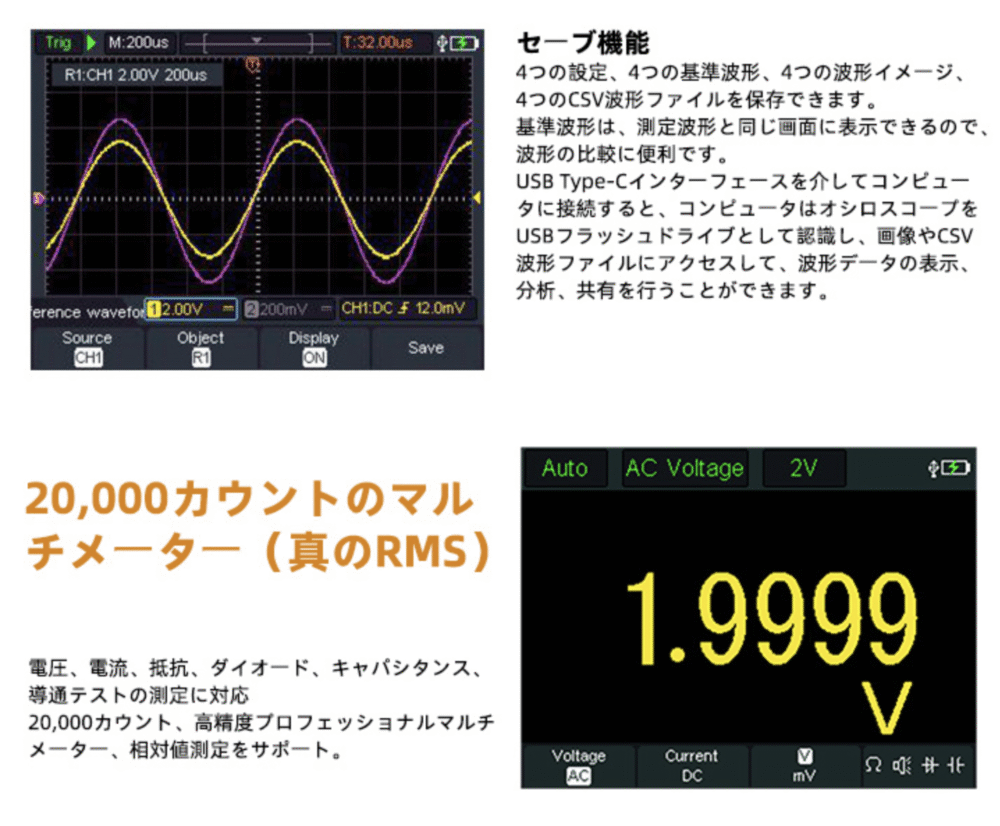

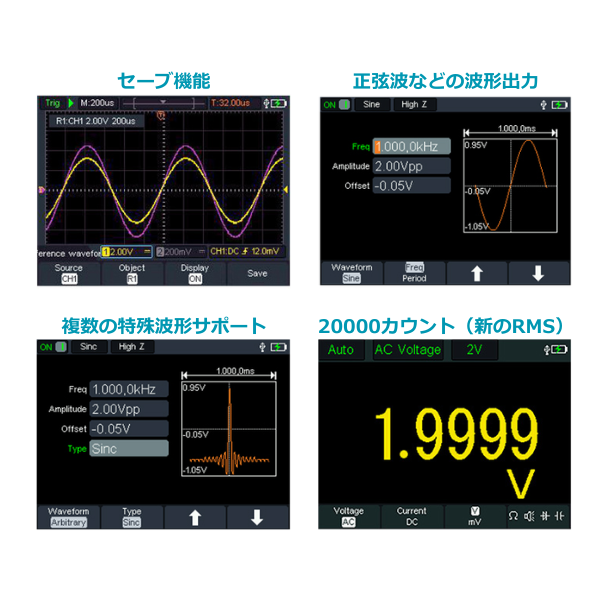

4つの設定、4つの基準波形、4つの波形イメージ、4つのCSV波形ファイルを保存できます。
基準波形は、測定波形と同じ画面に表示できるので、波形の比較に便利です。
電圧、電流、抵抗、ダイオード、キャパシタンス、導通テストの測定に対応
20,000カウント対応、高精度プロフェッショナルマルチメーター。
価格･仕様
| モデル | HDS25 | HDS242 | HDS272 | HDS2102 | HDS2202 | HDS25S | HDS242S | HDS272S | HDS2102S | HDS2202S |
|---|---|---|---|---|---|---|---|---|---|---|
| 価格（税込） | ￥16,500 | ￥23,100 | ￥28,600 | ￥35,200 | ￥46,200 | ￥18,700 | ￥28,600 | ￥31,900 | ￥44,000 | ￥55,000 |
| 周波数帯域 | 25MHz | 40MHz | 70MHz | 100MHz | 200MHz | 25MHz | 40MHz | 70MHz | 100MHz | 200MHz |
| チャンネル数 | オシロスコープ２チャンネル | オシロスコープ２チャンネル + 波形発生器1チャンネル | ||||||||
| 最高サンプルレート | 250Mサンプル/秒 | 500Mサンプル/秒 | 1Gサンプル/秒 | 250Mサンプル/秒 | 500Mサンプル/秒 | 1Gサンプル/秒 | ||||
| アクイジション・ モード |
ノーマル、ピーク検出 | |||||||||
| レコード長 | 8k | |||||||||
| ディスプレイ | 3.5インチLCD | |||||||||
| 波形更新レート | 最高 10,000波形/秒 | |||||||||
| 入力カップリング | DC，AC，GND | |||||||||
| 入力インピーダンス | 1MΩ±2％ // 16pF±10pF | |||||||||
| プローブ減衰係数 | 1X,10X,100X,1000X,10000X | |||||||||
| 最大入力電圧 | 400V (DC+AC, PK-PK, 1MΩ入力インピーダンス) (10:1のプローブ減衰率) | |||||||||
| 帯域制限（代表値） | 20MHz | |||||||||
| 水平軸スケール | 5ns/div – 1000s/div, 1 – 2 – 5によるステップ | 2ns/div – 1000s/div, 1 – 2 – 5によるステップ | 5ns/div – 1000s/div, 1 – 2 – 5によるステップ | 2ns/div – 1000s/div, 1 – 2 – 5によるステップ | ||||||
| 垂直軸スケール | 10mV/div – 10V/div | |||||||||
| 垂直軸分解能 | 8 ビット | |||||||||
| トリガ・タイプ | エッジ | |||||||||
| トリガ・モード | オート，ノーマル，シングル | |||||||||
| 自動測定 | 周期、周波数、平均、PK-PK、最大、最小 | |||||||||
| カーソル測定 | カーソル間のΔV、ΔT、ΔT&ΔV | |||||||||
| 通信インターフェース | USB Type-C | |||||||||
マルチメーター 仕様 （標準)
| 分解能 | 20,000 カウント |
|---|---|
| テスト・モード | 電圧、電流、抵抗、キャパシタンス、ダイオード、導通テスト |
| 入力インピーダンス | 10MΩ |
| 最大入力電圧 | AC 750V, DC 1000V |
| 最大入力電流 | DC 10A, AC 10A |
| ダイオード | 0 – 2V |
波形発生器 仕様 （Sモデルのみ）
| 出力周波数範囲 | 正弦波 | 0.1Hz – 25MHz (HDS242S, 272S, 2102S, 2202S) |
|---|---|---|
| 0.1Hz – 10MHz (HDS25S) | ||
| 方形波 | 0.1Hz – 5MHz (HDS242S, 272S, 2102S, 2202S) | |
| 0.1Hz – 2MHz (HDS25S) | ||
| ランプ | 0.1Hz – 1MHz | |
| パルス | 0.1Hz – 5MHz | |
| 任意波形 | 0.1Hz – 5MHz | |
| サンプリングレート | 125Mサンプル/秒 | |
| チャンネル数 | 1チャンネル | |
| 出力振幅範囲 | 20 mVpp – 5 Vpp （ハイ・インピーダンス負荷） | |
| 任意波形長 | 8k | |
| 分解能 | 14bits | |
| 出力インピーダンス | 50Ω | |
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| USBケーブル | 1 |
| 電源アダプタ | 1 |
| パッシブ・プローブ | 1 |
| BNC – ワニ口・ケーブル | １ （HDS25/HDS242 / HDS272 / HDS2102 / HDS2202） |
| 2 （HDS25S/HDS242S / HDS272S / HDS2102S / HDS2202S） | |
| マルチメーター・テスト・リード | １ |
| ソフト・ケース | 1 |
| クイック・ガイド | 1 |
資料
製品カタログ
OWON総合カタログユーザーズガイド
OWON（オウオン）HDS200 ユーザー・マニュアル（日本語）OWON（オウオン）HDS200 ユーザー・マニュアル（英語）OWON（オウオン）HDS200 SCPIコマンド・ガイド（英語）OWON（オウオン）HDS200 クイック・ガイド（英語）OWON（オウオン）HDS200 データ・シート（英語）アプリケーション･用途
オシロスコープ 「操作方法編①」—垂直軸と電圧測定の基本操作オシロスコープ 「シリアル通信の基礎知識」—UART・SPI・I2Cの基本解説オシロスコープ 「シリアル通信の測定方法①」—UART・SPI信号の測定と解析オシロスコープ 「シリアル通信の測定方法②」—I2C信号の解析とトリガ設定オシロスコープ 「基本仕様①」—仕様別に波形精度を徹底検証オシロスコープ 「基本仕様②」—帯域・分解能が波形に与える影響オシロスコープ 「操作方法②」—水平軸とトリガー操作解説オシロスコープによる自動測定①—自動測定の導入と接続手順オシロスコープによる自動測定②—プログラミングで自動測定実現オシロスコープによる自動測定③—補正状態の自動判定方法オシロスコープによる自動測定④—簡易Bode測定プローブの種類と特徴の基本編①—電圧プローブの基礎と選び方プローブの種類と特徴の基本編②—高圧・差動・電流プローブ解説製品動画
FAQ
OWON製品は購入時の校正書類対応可能ですか？
OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
HDS200用の標準プローブの型式について
製品本体型式 標準プローブの型式 HDS241 OW3060 HDS241S HDS25 HDS25S HDS242 HDS242S HDS272 OW3070 HDS272S HDS2102 OW3100 HDS2102S HDS2202 OW3200 HDS2202S
