Ceyear 4957シリーズマイクロ波アナライザ 100kHz～40GHz

型番: 4957F
メーカー: Ceyear
シリーズ: 4957シリーズ
カテゴリ: ハンドヘルド・マイクロ波アナライザ

価格お問い合わせ

メーカー保証本体3年・付属品1年
国内技術サポート

製品概要

主な特長

・多彩な測定機能：アンテナ給電線路試験、ベクトルネットワーク解析、スペクトラム解析、電界強度測定、パワーモニタリング、ベクトル電圧測定、
USBパワー測定など、豊富なテスト機能を搭載。
・小型・軽量設計：優れた耐環境性能を備え、特殊環境下や現場での測定にも容易に対応。
・8.4インチLCDタッチスクリーン：操作が簡単で、直感的なユーザーインターフェースと視覚的な測定表示を実現。
・多様なデータ保存方式：テストデータの保存・呼び出しが可能。1.5GB以上の大容量内蔵メモリ、USB外部メモリ、SDカードの3種類に対応。
・バッテリー駆動対応：フィールドでの使用に最適。インテリジェント電源管理機能を備え、残量表示、低電圧警告、省電力スリープモードを搭載。
・6独立カーソル表示機能：6本の独立カーソルを同時表示可能で、指先操作によるスライド移動にも対応。
・データ再生・比較機能：保存データの呼び出し、重ね合わせ、比較表示が可能。

■ネットワークパラメータ測定

周波数範囲：30 kHz～6.5 GHz／18 GHz／26.5 GHz／50 MHz～40 GHz

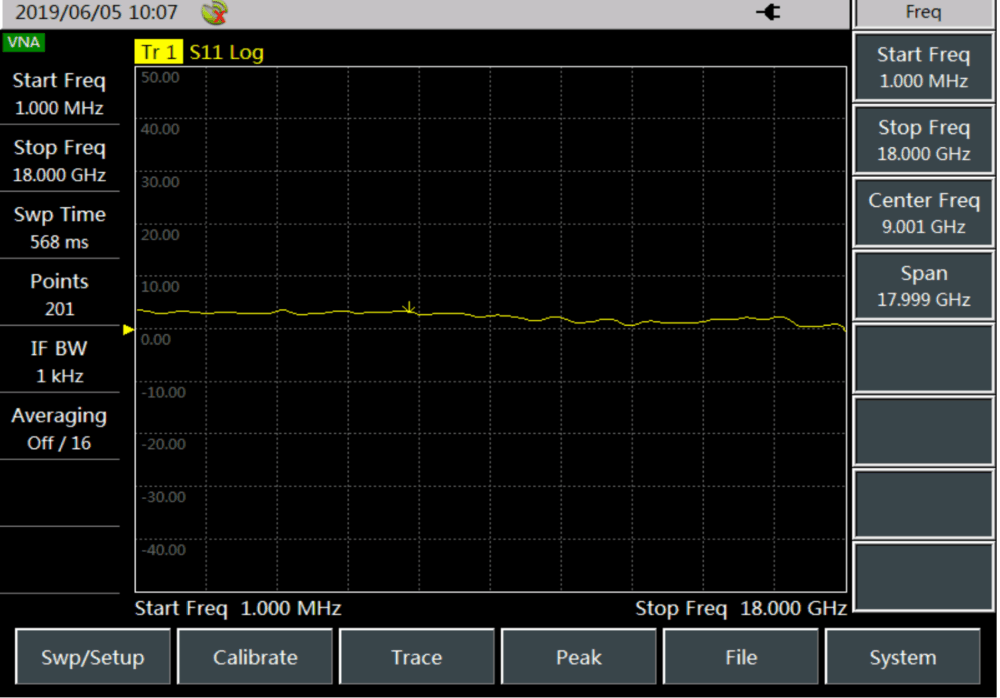

4957B／D／E／F マイクロ波アナライザは、標準的なベクトルネットワーク解析機能を備え、4 Sパラメータの完全測定を実現します。
アンプ、フィルタ、アッテネータ、デュプレクサなどのデバイスに対し、対数・線形・位相・群遅延・インピーダンス・極座標・SWRなど多様な表示形式での測定が可能です。

■スペクトラム解析

スペクトラム解析機能（スペクトラム、電界強度、チャネルパワー、占有帯域幅、隣接チャネル電力比、干渉解析、周波数カウンタ）の周波数範囲：100 kHz～6.5 GHz／18 GHz／26.5 GHz／40 GHz
4957シリーズは、広帯域・高感度・広ダイナミックレンジ・優れた位相雑音特性を備え、迅速かつ高効率な信号検出・測定を実現します。
最大3トレース同時表示、標準／サンプル／正ピーク／負ピーク／平均など複数の検出モードを選択可能。

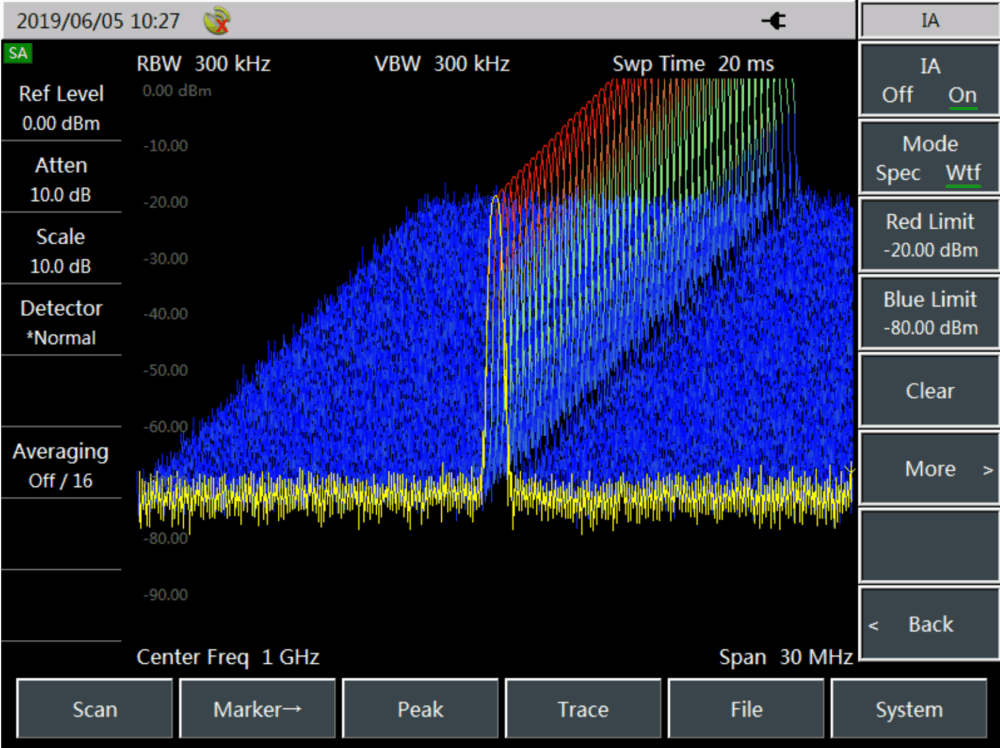

さらに、干渉解析・スペクトログラム・ウォーターフォール表示・データ記録／再生機能を搭載しています。

■ケーブルおよびアンテナ測定

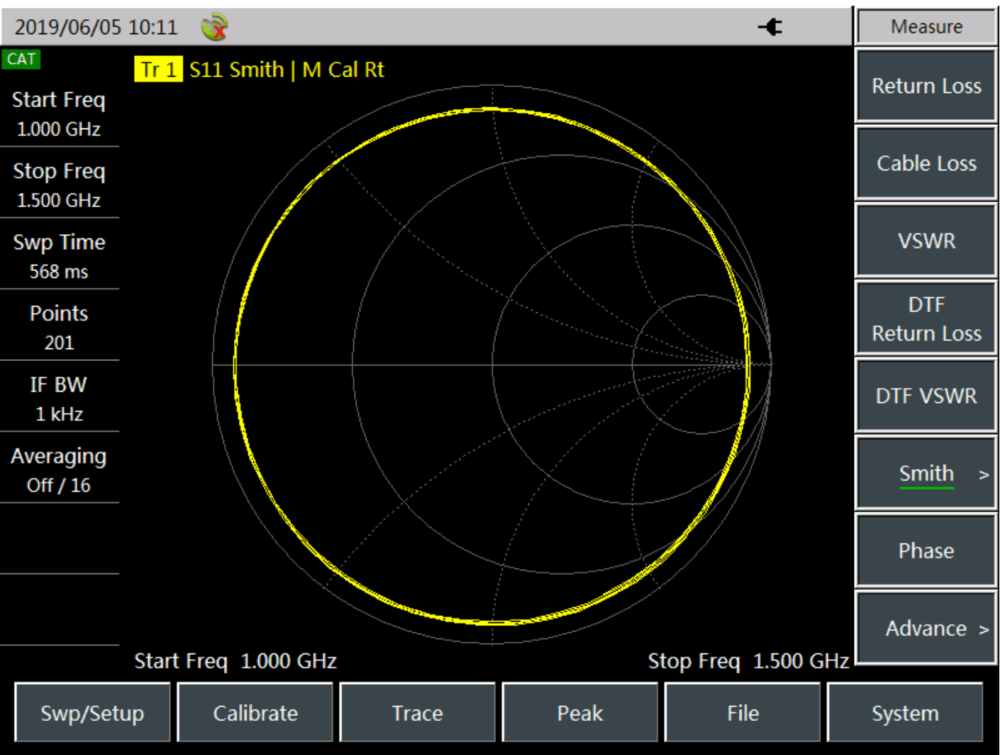

4957シリーズはケーブル・アンテナ給電線測定器として、**リターンロス・VSWR・インピーダンス・ケーブル損失・障害位置（Distance to Fault）**を測定できます。
これにより、給電系統における性能劣化の原因を特定することが可能です。
また、代表的なケーブル／フィーダ仕様が内蔵されており、現場測定を容易にします。

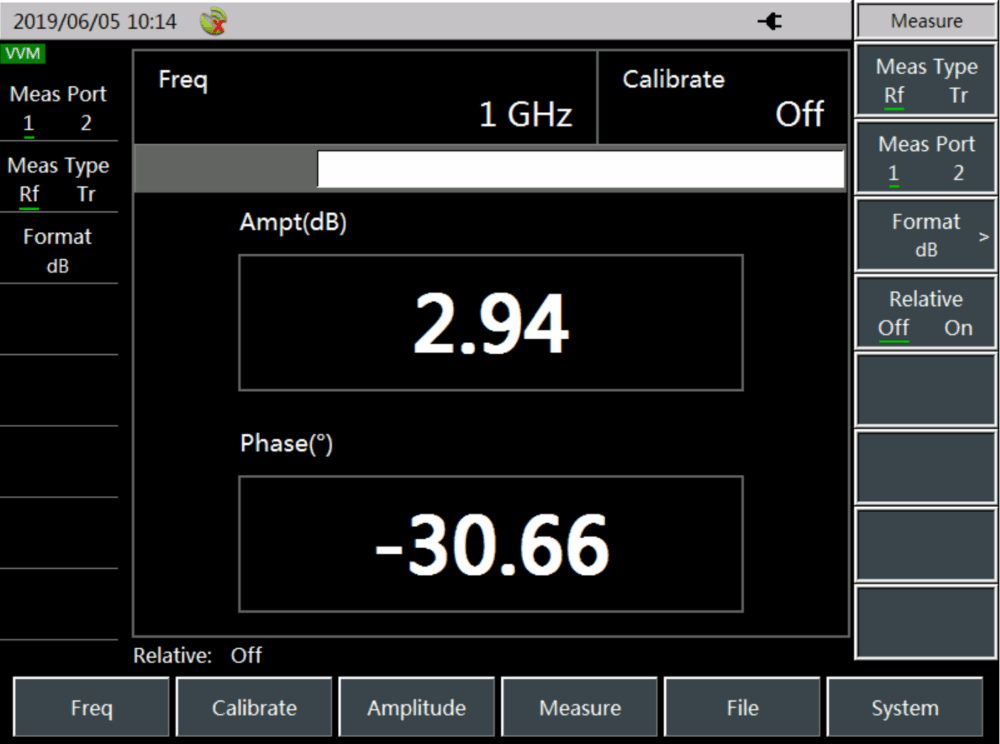

■ベクトル電圧測定(オプション)

周波数範囲：30 kHz～18 GHz／26.5 GHz／50 MHz～26.5 GHz
被測定デバイスの電気長および位相シフトを高精度に測定可能で、反射・透過特性試験を実施できます。

■USBパワーセンサによるパワー測定

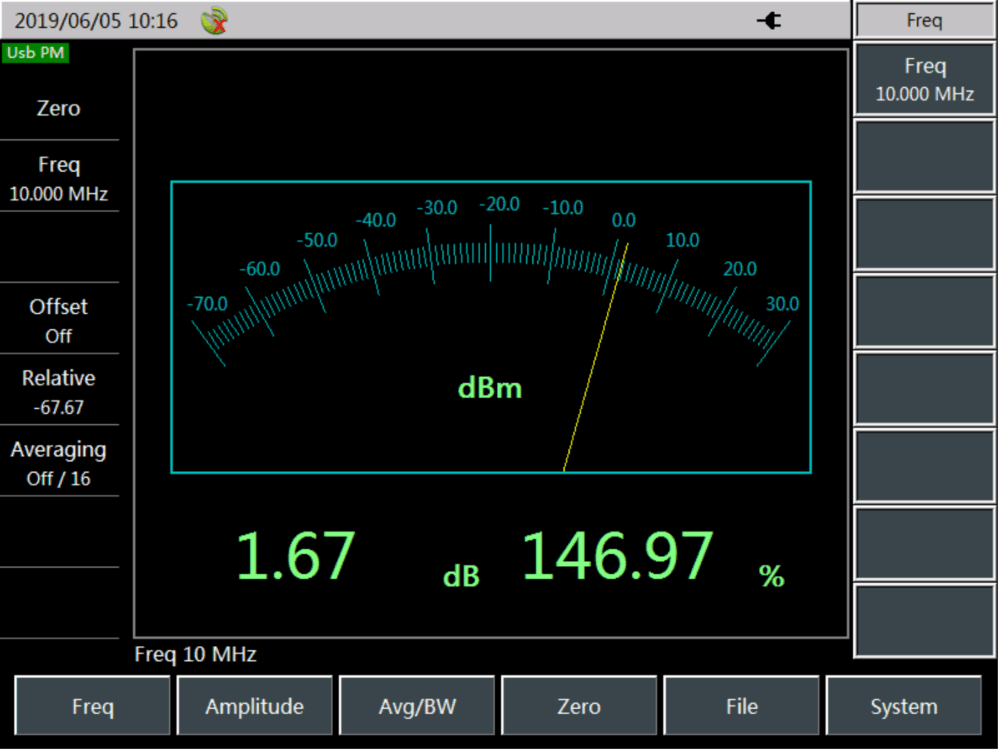

Ceyear製 872XXシリーズ USB CWパワーセンサを用いることで、最大40 GHzまでのRF／マイクロ波電力測定が可能です。

■パワーモニタリング（オプション)

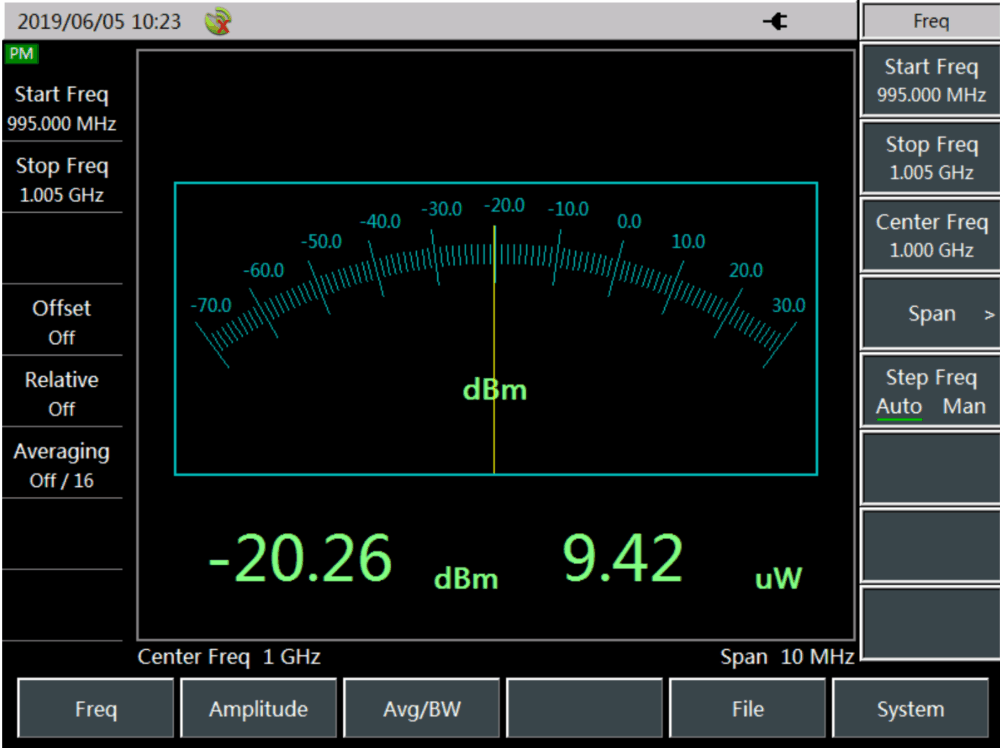

スペクトラム入力ポートを利用して、9 kHz～6.5 GHz／100 kHz～18 GHz／26.5 GHz／40 GHzの範囲でパワーモニタリングおよび測定が可能です。

■電界強度測定（オプション)

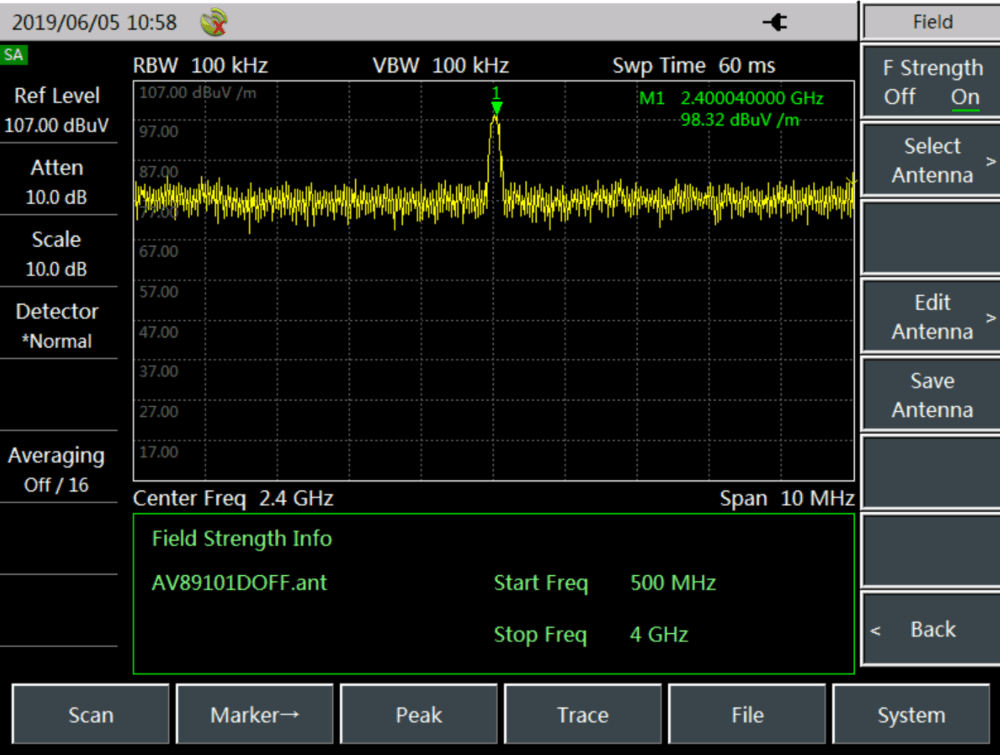

Ceyear製 89101A／B／C／D などの対応アンテナを組み合わせることで、空間電磁環境モニタリングや電波管理に利用できます。
また、ユーザー定義アンテナの登録にも対応し、柔軟なフィールド測定を実現します。

規格表

型番	4957B	4957D	4957E	4957F
重量	約5.3kg（バッテリー除く）
周波数範囲
アンテナフィーダテスト	30kHz～6.5GHz	30kHz～18GHz	30kHz～26.5GHz	50MHz～40GHz（最小10MHz）
ベクトルネットワーク解析（Vector Network Analysis）	30kHz～6.5GHz	30kHz～18GHz	30kHz～26.5GHz	50MHz～40GHz（最小10MHz）
パワーモニタリング（Power Monitoring）	9kHz～6.5GHz	100kHz～26.5GHz		100kHz～40GHz
消費電力	≤30W（充電除く）／≤45W（充電時含む）
分解能帯域幅	10Hz～10MHz（1,3,10ステップ）			1Hz～5MHz（1,3,10ステップ）
システムダイナミックレンジ	≥95dB（300kHz～6.5GHz）	≥85dB（2MHz～18GHz）		≥85dB（50MHz～18GHz）、≥65dB（33GHz～40GHz）
ビデオ帯域幅	1Hz～10MHz（1,3,10ステップ）
周波数精度	±1×10⁻⁶
残留応答	—	≤−80dBm		≤−70dBm
プリアンプOFF	≤−82dBm	—
プリアンプON	≤−95dBm	—
反射トラッキング	±0.06dB（300kHz～6.5GHz）	±0.10dB（2MHz～500MHz）～±0.21dB（18GHz～26.5GHz）		±0.10dB（50MHz～500MHz）～±0.30dB（33GHz～40GHz）
有効指向性
アンテナフィーダテスト	≥40dB（30kHz～6.5GHz）	≥40dB（2MHz～500MHz） ≥32dB（500MHz～9GHz） ≥30dB（9GHz～18GHz） ≥28dB（18GHz～26.5GHz）		≥35dB（50MHz～500MHz） ≥32dB（500MHz～18GHz） ≥30dB（18GHz～26.5GHz） ≥28dB（26.5GHz～40GHz）
ベクトルネットワーク解析（Vector Network Analysis）	≥40dB（300kHz～6.5GHz）	≥40dB（2MHz～500MHz）～≥30dB（18GHz～26.5GHz）		≥35dB（50MHz～500MHz）～≥28dB（26.5GHz～40GHz）
有効ソースマッチ	≥33dB（300kHz～6.5GHz）	≥37dB（2MHz～500MHz） ≥30dB（500MHz～9GHz） ≥28dB（9GHz～18GHz） ≥25dB（18GHz～26.5GHz）		≥30dB（50MHz～500MHz） ≥28dB（500MHz～9GHz） ≥26dB（9GHz～18GHz） ≥18dB（26.5GHz～40GHz）
伝送トラッキング	±0.08dB（300kHz～6.5GHz）	±0.25dB（2MHz～500MHz）～±0.35dB（18GHz～26.5GHz）		±0.25dB（50MHz～500MHz）～±0.6dB（26.5GHz～40GHz）
保存温度範囲	−40℃～＋70℃
湿度条件
10℃～30℃	5～95%RH
30℃～40℃	5～75%RH
40℃超	5～45%RH
推奨校正間隔	1年
データポイント数	1～10001点
パワーレベル	大・小
位相雑音（CF=1GHz）	≤−108dBc/Hz@10kHz	≤−102dBc/Hz@30kHz		≤−99dBc/Hz@100kHz
振幅全体精度	±1.8dB	—
10MHz～18GHz	—	±2.0dB		—
18GHz～26.5GHz	—	±2.3dB		—
10MHz～26.5GHz	—			±2.3dB
26.5GHz～40GHz	—			±2.8dB
最大安全入力レベル	+27dBm
テストポートタイプ	N型（メス）／3.5mm（メス）／2.4mm（メス）
電源安全入力電圧	+5V／500mA
寸法（W×H×D）	315mm×220mm×102mm（ハンドル・ブラケット除く）
表示平均雑音レベル（プリアンプOFF）
2MHz～9GHz	≤−135dBm	—
3GHz～6.5GHz	≤−138dBm	—
2MHz～18GHz	—	≤−135dBm		—
13GHz～26.5GHz	—	≤−130dBm		—
18GHz～26.5GHz	—			≤−126dBm
13GHz～18GHz	—			≤−120dBm
表示平均雑音レベル（プリアンプON）
2MHz～10MHz	≤−150dBm	—
3GHz～6.5GHz	≤−157dBm	—
2MHz～4.5GHz	—	≤−151dBm		—
7GHz～13GHz	—	≤−145dBm		—
18GHz～26.5GHz	—			≤−138dBm
26.5GHz～40GHz	—			≤−135dBm
電源	充電式リチウムイオンバッテリーまたは ACアダプター
動作温度範囲	−10℃～＋55℃
ベクトルネットワーク解析（Vector Network Analysis）
出力パワー精度	±2.5dB（10MHz～6.5GHz）	±2.5dB（10MHz～26.5GHz）		±2.5dB（10MHz～26.5GHz）、±3.0dB（26.5GHz～40GHz）
パワーモニタリング（Power Monitoring）
パワー範囲	−80dBm～+20dBm			−50dBm～+20dBm

付属品・オプション

注文情報（Ordering Information）

■ メインユニット（Main Unit）

型号	説明
4957B	マイクロ波アナライザ：9kHz／30kHz～6.5GHz
4957D	マイクロ波アナライザ：100kHz／30kHz～18GHz
4957E	マイクロ波アナライザ：100kHz／30kHz～26.5GHz
4957F	マイクロ波アナライザ：100kHz／50MHz～40GHz

■ 標準構成（Standard Configuration）

No.	名称	説明
1	電源コードアセンブリ	標準3芯電源コード入力：100～240V AC 50/60Hz 出力：15V 4A 充電式リチウムイオンバッテリー
2	CD	ユーザーマニュアル、プログラミングマニュアル、USBドライバ、プログラム制御関数ライブラリ、プログラム例、プログラム制御ライブラリ用インストールファイルを含む
3	クイックスタートガイド	QuickStart
4	出荷検査証	工場出荷証明書
5	USBケーブル	標準USB通信ケーブル

● 4957D/E/F Options

Model	Designation	Function
4957D-01	User manual	-
4957D-02	Programming manual	-
4957D-03	English User manual	-
4957D-04	English Programming manual	-
4957D-S02	Antenna feeder test (software)	リターンロス、SWR、ケーブルおよびフィーダの破損点試験用
4957D-S03	Vector voltmeter (software)	位相シフトおよび電気長測定用
4957D-S04	USB power measurement (software, USB power sensor required)	外部USBパワーセンサで平均連続波電力を精密測定
4957D-S05	Power monitoring (software)	スペクトラム入力ポートから信号電力を受信し測定
4957D-S06	Field strength measurement (software, antenna required)	対応アンテナを使用して電界強度を測定
4957D-S07	GPS positioning (software, including GPS antenna)	位置、緯度、経度情報を提供
4957D-S08	Provide Electronic calibration software	VNA、ケーブルおよびアンテナ、ベクトル電圧計の校正機能
4957D-H01	Rechargeable lithium-ion battery	予備電池
4957D-H02	AC-DC Adapter	バックアップ電源

Model	Designation	Function
4957D-H03	English (panel, keys, signs)	中国語／輸出向け以外のユーザー用英語表記
4957D-H04	31101A N-type male calibration kit	DC～18GHz、VNA、アンテナフィーダ、電圧計校正用
4957D-H05	31101B N-type male calibration kit	DC～18GHz、VNA、アンテナフィーダ、電圧計校正用
4957D-H06	31132 3.5mm calibration kit	DC～26.5GHz、VNA、アンテナフィーダ、電圧計校正用
4957D-H07	31132A 2.4mm calibration kit	DC～40GHz、VNA、アンテナフィーダ、電圧計校正用
4957D-H08	N-type male-male calibration cable GORE-OSZKUZKUZ0240	校正および試験用ケーブル
4957D-H09	N-type female-male calibration cable GORE-OSZKUZKV0240	校正および試験用ケーブル
4957D-H10	3.5mm female-female calibration cable GORE-0RD0D0220Z4.0	校正および試験用ケーブル
4957D-H11	3.5mm female-male calibration cable GORE-0RD01D0220Z4.0	校正および試験用ケーブル
4957D-H12	2.4mm female-female calibration cable GORE-0K0CK0CK024.0	校正および試験用ケーブル
4957D-H13	2.4mm female-male calibration cable GORE-0K0CJ0CK024.0	校正および試験用ケーブル
4957D-H14	87230 USB continuous wave power sensor	9kHz～6GHzの高精度電力測定用
4957D-H15	87231 USB continuous wave power sensor	10MHz～18GHzの高精度電力測定用
4957D-H16	87232 USB continuous wave power sensor	10MHz～26.5GHzの高精度電力測定用
4957D-H17	87233 USB continuous wave power sensor	50MHz～40GHzの高精度電力測定用
4957D-H18	89101A antenna	10kHz～20MHz、電界強度測定用
4957D-H19	89101B antenna	20MHz～200MHz、電界強度測定用
4957D-H20	89101C antenna	200MHz～500MHz、電界強度測定用
4957D-H21	89101D antenna	500MHz～4000MHz、電界強度測定用
4957D-H22	89901 antenna	1GHz～18GHz、電界強度測定用
4957D-H23	89401 antenna amplifier	10kHz～4000MHz、電界強度測定用
4957D-H24	71522D attenuator	40dB、25W、高出力測定用
4957D-H25	71523C attenuator	40dB、50W、高出力測定用
4957D-H26	71524C attenuator	40dB、100W、高出力測定用
4957D-H27	20402 Electronic calibration kit	300kHz～18GHz用
4957D-H28	Soft backpack	携行用
4957D-H29	Aluminum alloy carrying case	輸送用
4957D-H30	Waterproof safety box	保護輸送用

4957B Options

Model	Designation	Function
4957B-01	User manual	-
4957B-02	Programming manual	-
4957B-03	English User manual	-
4957B-04	English Programming manual	-
4957B-S01	Antenna feeder test (software)	ケーブル・フィーダのリターンロス、SWR、断点測定用
4957B-S02	Vector voltmeter (software)	位相シフト・電気長測定用
4957B-S03	USB power measurement (software, USB power sensor required)	外部USBパワーセンサを用いて平均信号電力測定
4957B-S04	Interference Analysis (Software)	スペクトラム、RSSI、干渉解析機能
4957B-S05	AM/FM/PM Analyzer Option	AM/FM/PM変調特性解析機能
4957B-S06	Channel Scanner Option	複数チャネル・周波数測定
4957B-S07	Field strength measurement (software, antenna required)	対応アンテナで電界強度測定
4957B-S08	Interference Mapping (Software)	干渉信号の分布解析および復調
4957B-S09	Signal Analysis (Software)	干渉信号解析・復調・変調分析
4957B-S10	Power monitoring (software)	スペクトラム入力ポートから信号電力を受信し測定
4957B-S11	GPS positioning (software, including GPS antenna)	位置・緯度・経度情報を提供
4957B-S12	Provide Electronic calibration software	校正用ソフトウェア
4957B-H01	Rechargeable lithium-ion battery	バックアップ電池
4957B-H02	AC-DC Adapter	バックアップ電源
4957B-H03	Purple Cat5e Cable	Point to Point, 2m
4957B-H04	20201A N-type male calibration kit	DC～9GHz、VNA、アンテナ、電圧計校正用
4957B-H05	20201B N-type male calibration kit	DC～9GHz、同上
4957B-H06	N-type male-male calibration cable GORE-OSZKUZKUZ0240	校正および試験用ケーブル
4957B-H07	N-type female-male calibration cable GORE-OSZKUZKV0240	校正および試験用ケーブル
4957B-H08	87302A Flexible test cable	N/N-JJ (0.6m)
4957B-H09	87302A Flexible test cable	N/N-KK (0.6m)
4957B-H10	87230 USB continuous wave power sensor	9kHz～6GHzの高精度電力測定用
4957B-H11	87231 USB continuous wave power sensor	10MHz～18GHzの高精度電力測定用
4957B-H12	87232 USB continuous wave power sensor	50MHz～26.5GHzの高精度電力測定用
4957B-H13	87233 USB continuous wave power sensor	50MHz～40GHzの高精度電力測定用
4957B-H14	87234F USB peak power sensor	9kHz～6GHzのピーク電力測定用
4957B-H15	87234E USB peak power sensor	10MHz～18GHzのピーク電力測定用
4957B-H16	87234F USB peak power sensor	50MHz～26.5GHzのピーク電力測定用
4957B-H17	87234L USB peak power sensor	50MHz～40GHzのピーク電力測定用
4957B-H18	89101A antenna	10kHz～20MHz、電界強度測定用
4957B-H19	89101B antenna	20MHz～200MHz、電界強度測定用
4957B-H20	89101C antenna	200MHz～500MHz、電界強度測定用
4957B-H21	89101D antenna	500MHz～4000MHz、電界強度測定用
4957B-H22	89901 antenna	1GHz～18GHz、電界強度測定用
4957B-H23	89401 antenna amplifier	10kHz～4000MHz、電界強度測定用
4957B-H24	71522D attenuator	40dB、25W、高出力測定用
4957B-H25	71523C attenuator	40dB、50W、高出力測定用
4957B-H26	71524C attenuator	40dB、100W、高出力測定用
4957B-H27	20402 Electronic Calibration Kit	300kHz～18GHz用
4957B-H28	Soft backpack	携行用
4957B-H29	Aluminum alloy carrying case	輸送用
4957B-H30	Waterproof safety box	保管・輸送用
