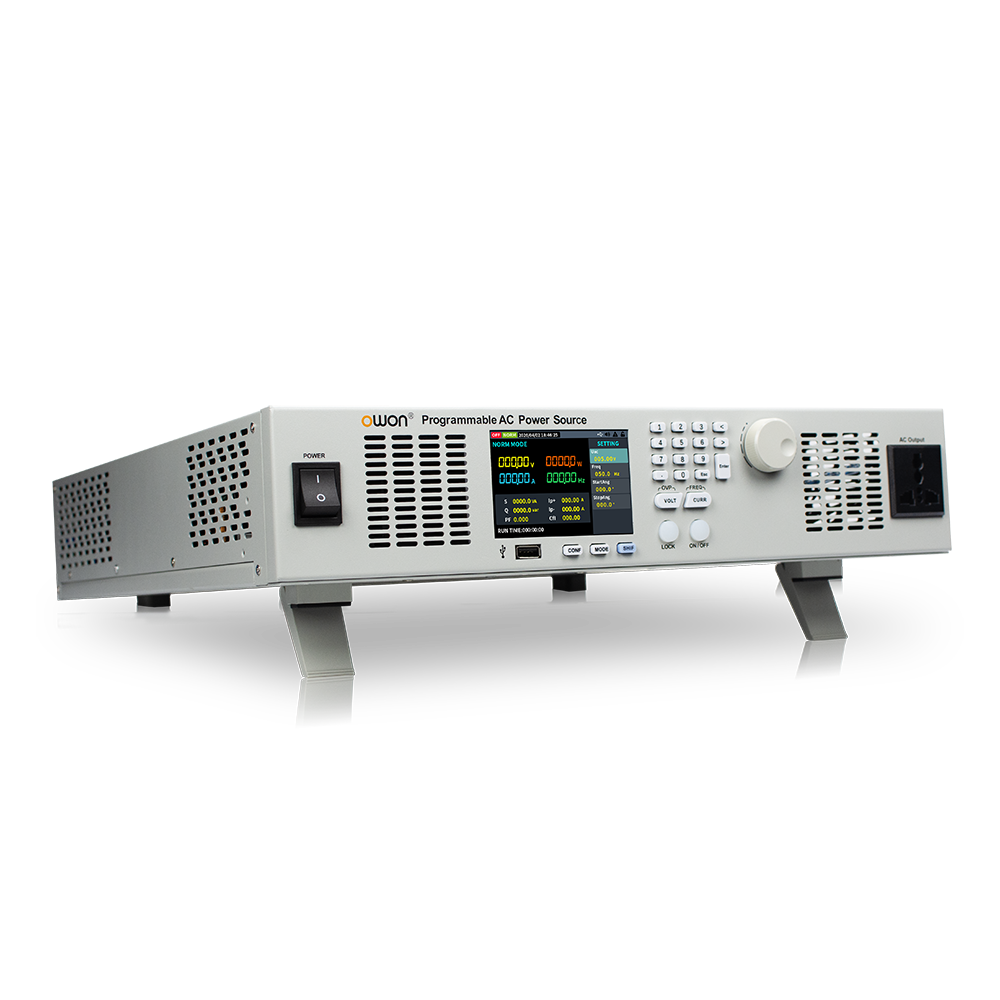

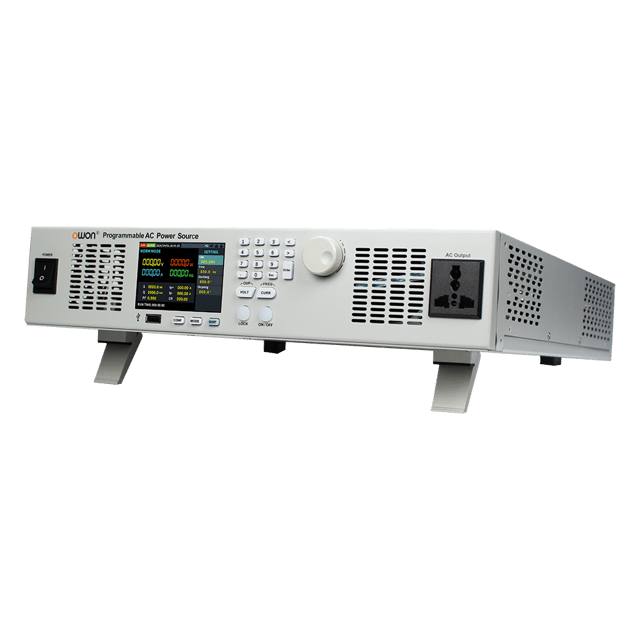

OWON ACPシリーズ 交流電源 2kVA、300Vac、40～400Hz
- 型番
- ACP2000
- メーカー
- OWON
- シリーズ
- ACPシリーズ
- カテゴリ
- 交流電源
388,300円
特長

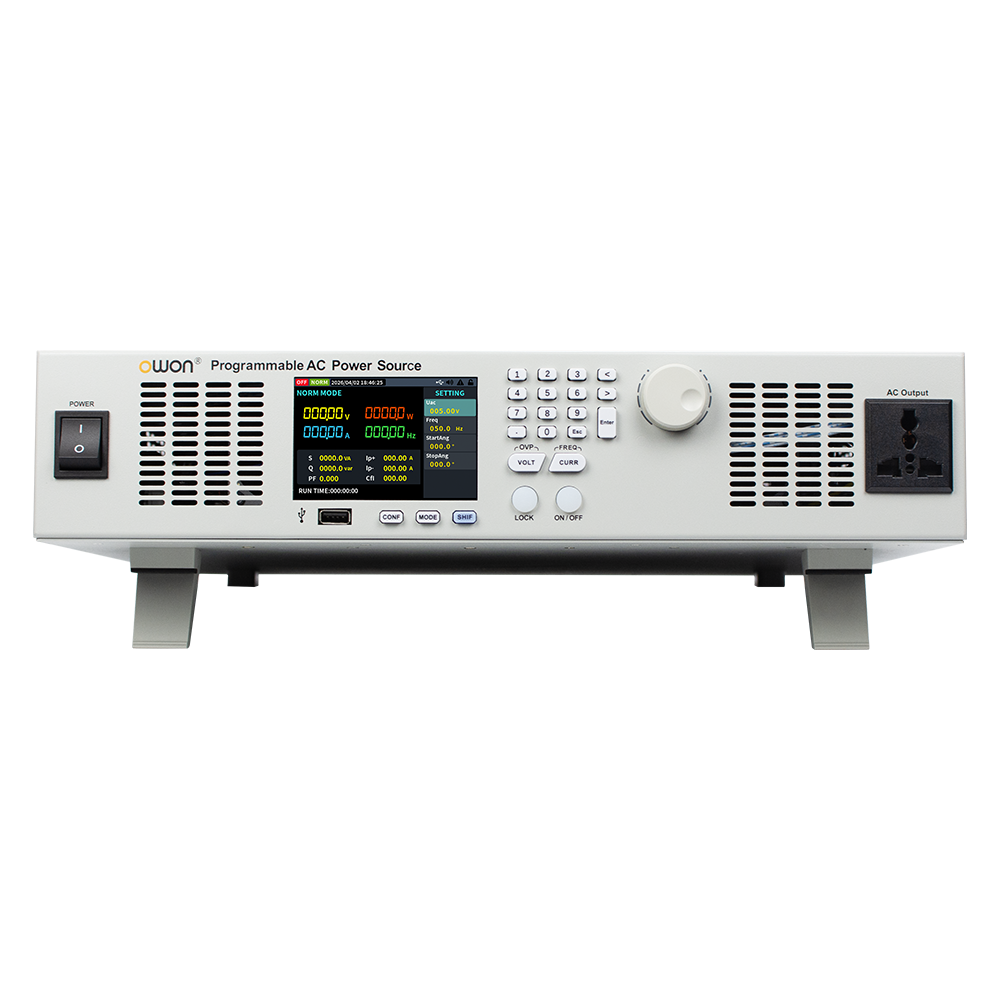

- 2U ラックマウント設計で、標準19インチ・ラックに実装可能
- 電圧・周波数を可変で出力、電圧範囲 0～300V、周波数 40Hz～400Hz
- AC/DC 可変出力に対応（0～300Vac、±450Vdc は ACP3045 のみ）
- 高クレストファクタ、最大ピーク電流 45A

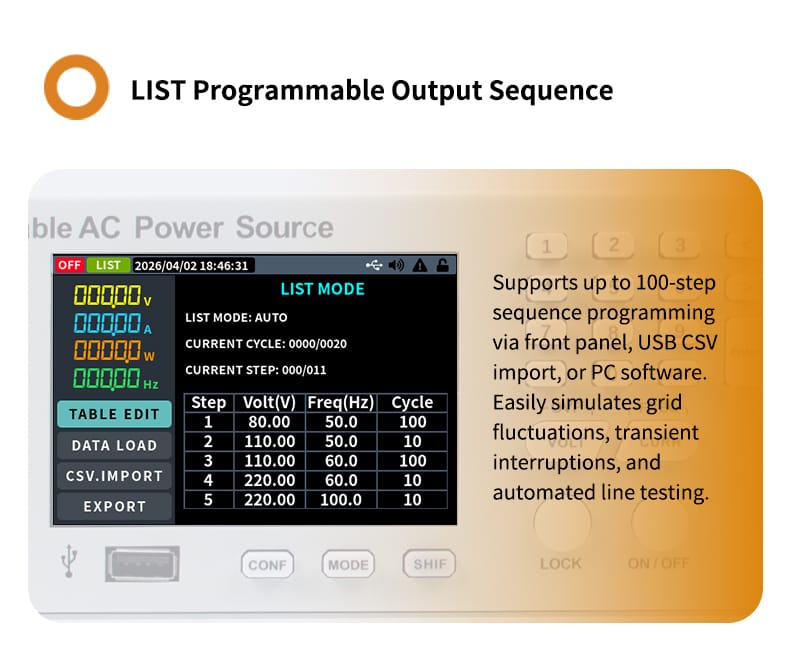

- リスト・モードで商用電源の変動を模擬・再現でき、瞬時停電のシミュレーションにも対応

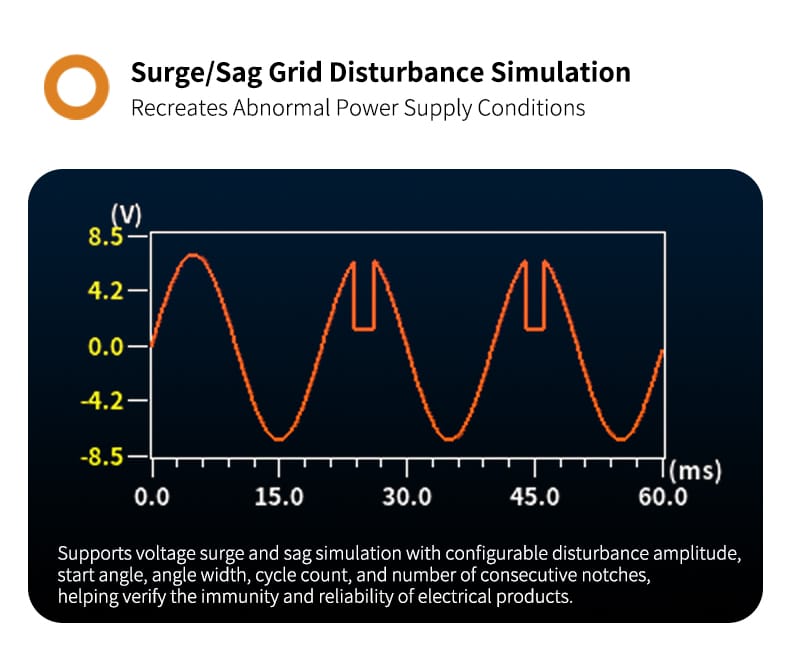

- サージ／サグ・モードで、電圧の上昇（サージ）や低下（サグ）などの系統擾乱を模擬
- 出力の開始・終了位相角を 0～360° で自由に設定可能
- リレー制御出力を内蔵し、確実な電気的絶縁を実現
- フルデジタル制御、OVP・OCP・OPP 保護機能を搭載

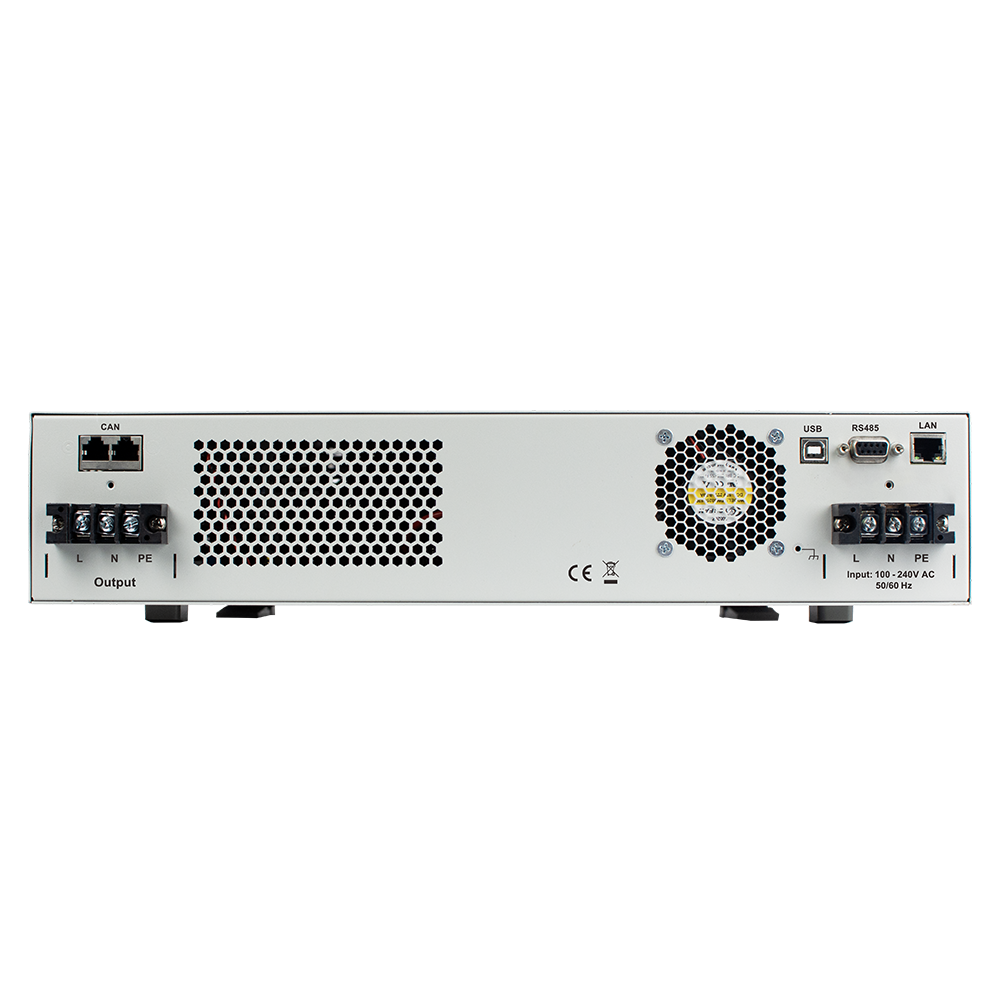

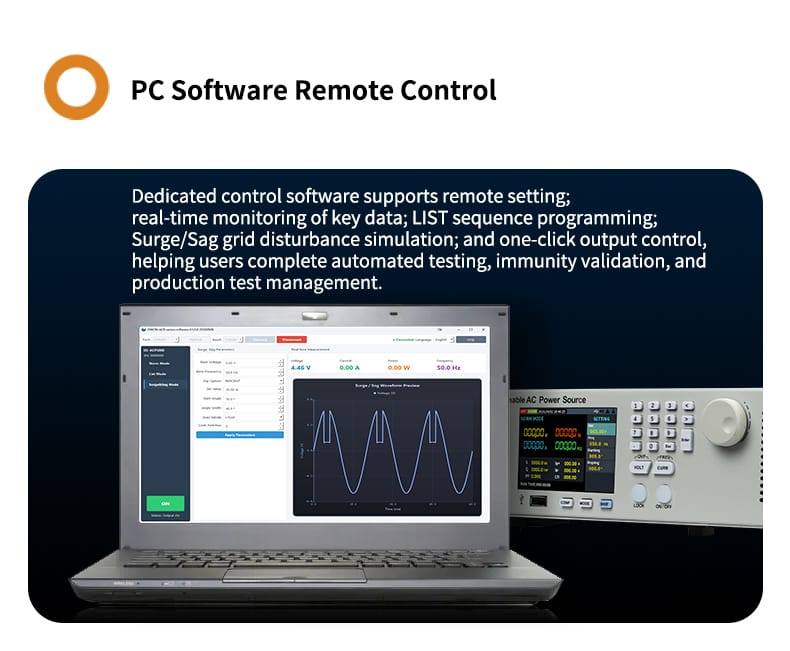

- LAN、RS485、USB の通信インターフェースを備え、SCPI・MODBUS プロトコルに対応
- 3.95インチ・ディスプレイと、わかりやすく直感的な画面で操作が簡単
製品概要
規格表
| 型番 | ACP2000 | ACP3000 | ACP3045 |
|---|---|---|---|
| ディスプレイ | 3.95インチ TFT LCD | ||
| インターフェース | USB，LAN，RS485 | ||
| 重量 | 約11kg | ||
| 動作温度 | 0-40℃ | ||
| リードバック分解能 | |||
| 電圧 | 10mV | ||
| 電流 | 10mA | ||
| 設定確度 | |||
| 電圧 | ≤0.2%+600mV | ||
| 設定分解能 | |||
| 電圧 | 10mV | ||
| 電流 | 10mA | ||
| 温度係数 | ±（25℃から1℃あたり0.04%） | ||
| 定格出力 （0℃-40℃） | |||
| AC 出力電圧 | 0-300V | ||
| DC 出力 | — | - 450V~450V | |
| AC 出力電流 | 0-15Arms、45Apeak | ||
| DC 出力電流 | — | 0-10A | |
| AC 出力周波数 | 40-400Hz | ||
| AC 出力電力 | 2kVA | 3kVA | |
| 入力 | |||
| 電圧 / 周波数 / 電流 | 100V～240Vac；45Hz～65Hz；最大 16Arms | ||
| リードバック確度 | |||
| 電圧 | ≤0.2%+600mV | ||
| 寸法（W×H×D） | 428mm * 88.0mm*446.2mm | ||
| ロード・レギュレーション（出力の% + オフセット） | ≤0.1%FS（抵抗負荷） | ||
| ライン・レギュレーション（出力の% + オフセット） | ≤0.5%FS（抵抗負荷） | ||
| 位相角 | |||
| 開始位相角 | 0-360° | ||
| 終了位相角 | 0-360° | ||
| 全高調波ひずみ（THD）* | ≤0.6% | ||
| クレストファクタ（CF） | 3 | ||
付属品・オプション
付属品 |
|---|
クイックガイド |
USBケーブル |
AC/DC 端子保護カバー |
16A 電源コード |
付属品は実際の出荷内容に準じます。
