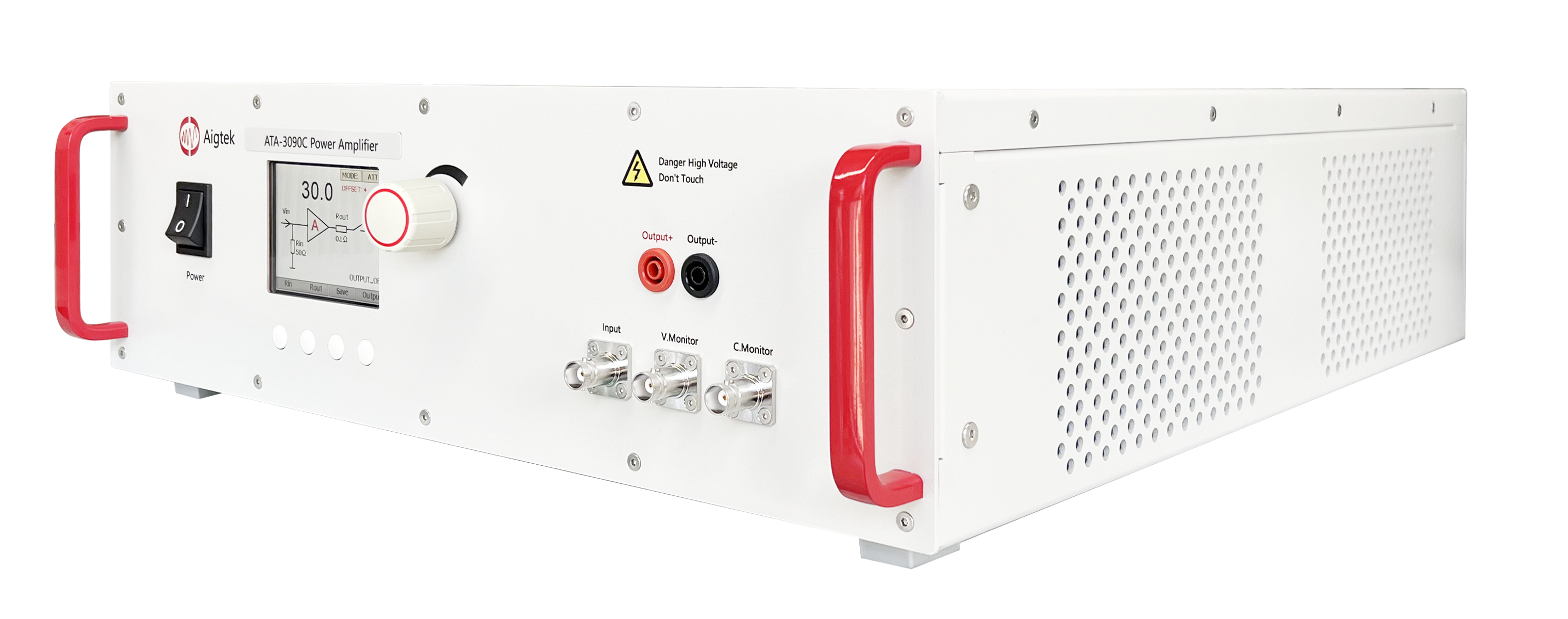

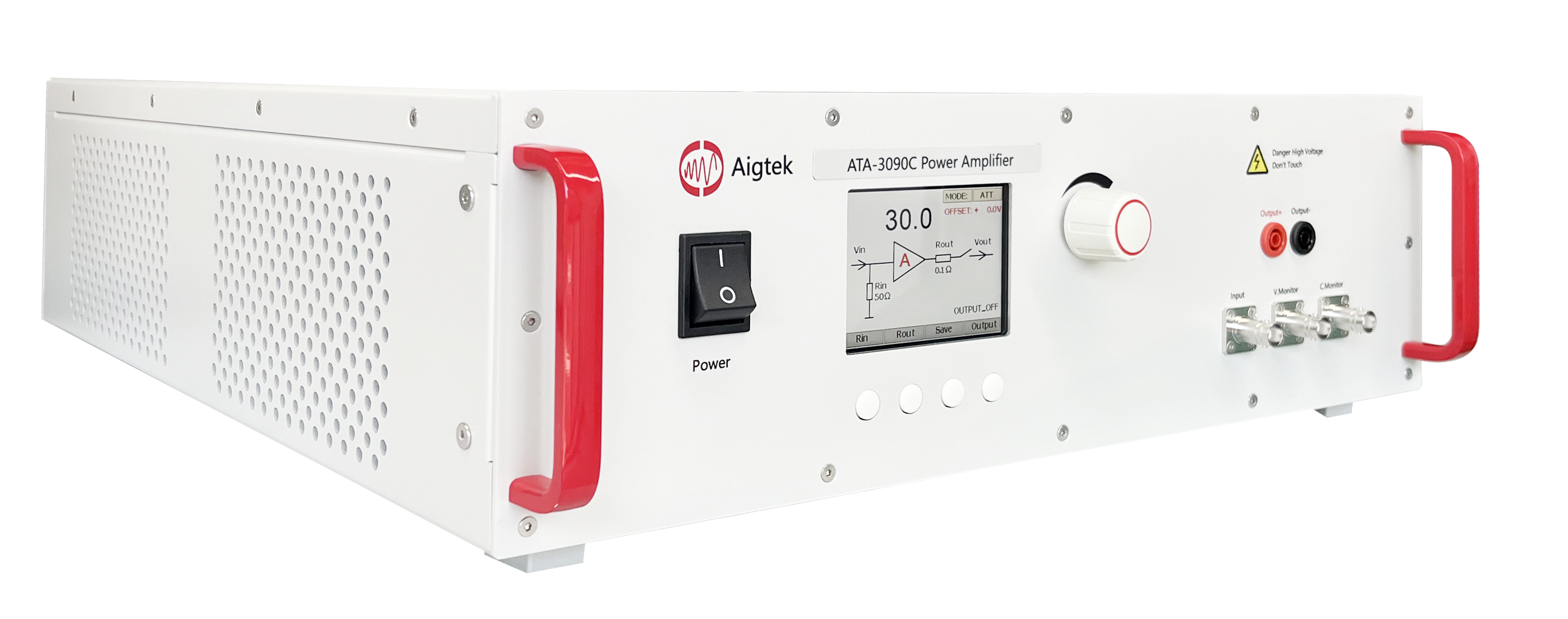

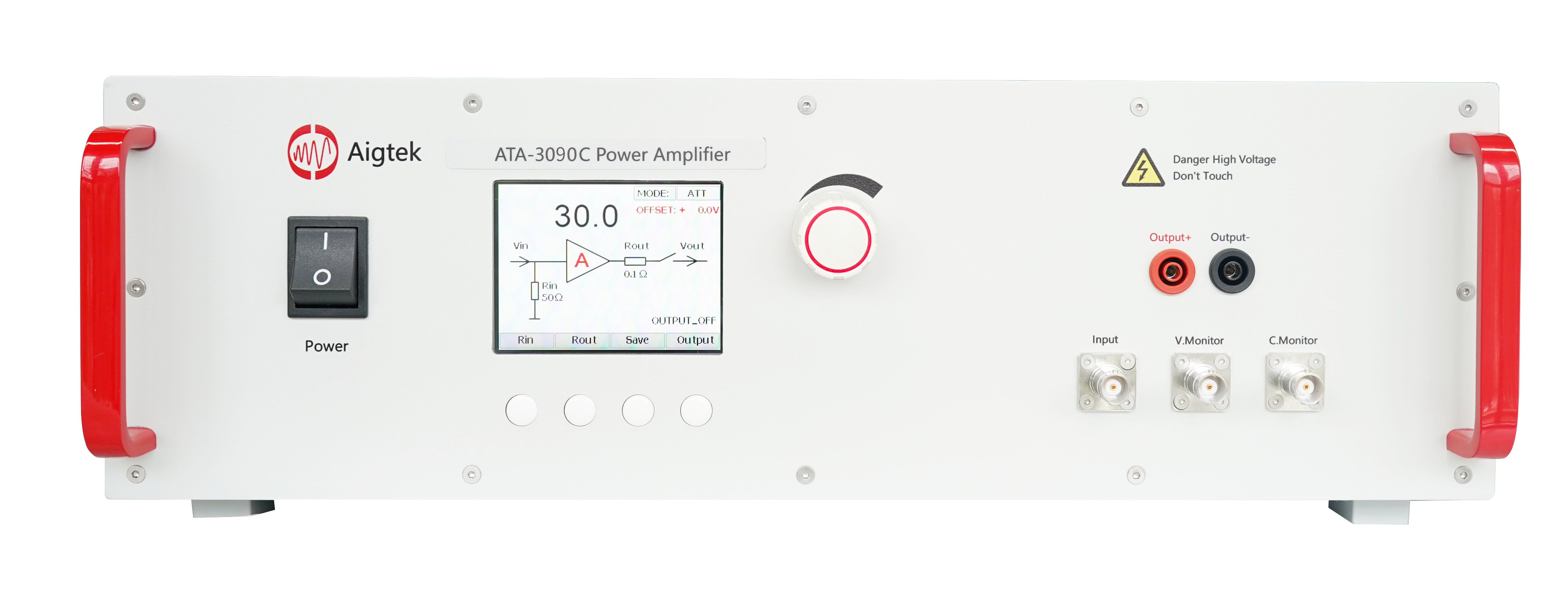

Aigtek ATA-3000シリーズ パワーアンプ 100Vp-p、1000Wp

ATA-3000シリーズパワーアンプは、交流・直流信号を増幅するパワーアンプです。最大出力電力1000Wpに対応し、電力型負荷を駆動できます。電圧ゲインはデジタル制御で調整可能で、よく使う設定をワンタッチで保存できるため、簡単で分かりやすい操作が可能です。主流の信号発生器と組み合わせて信号を増幅します。

ATA-3000シリーズパワーアンプの応用シーン：ヘルムホルツコイル駆動、スピーカー試験、超音波スピーカー試験、電流センサ試験、電磁試験、バッテリー熱マネジメント。

電圧モニタ・電流モニタ

ATA-3000シリーズには電圧・電流モニタ端子を装備しており、オシロスコープを直接接続して出力電圧・電流をモニタできるため、研究実験の効率が向上します。

デジタル制御ゲイン調整

ATA-3000シリーズは従来の固定ゲイン倍率という制約を打破し、独自のデジタル制御ゲイン調整機能を搭載しています。倍率をX1、X0.1のステップで直接調整でき、電圧の微調整が必要な各種研究実験に適しています。

4象限出力

容量性または誘導性の負荷に交流電圧を印加すると、負荷特性により電流と電圧信号の位相にずれが生じ、負荷側から電流が逆流することがあります。一般的な電源やアンプではこの場合駆動できなくなりますが、ATA-3000シリーズは4象限出力に対応しており、電流の出力・吸収の両方が可能なため、容量性・誘導性などの各種負荷を駆動できます。

ATA-3090Cは、交流・直流信号の増幅に最適なパワーアンプです。最大出力1000Wpで、高電力負荷を駆動可能です。ゲインはデジタル制御で調整可能であり、よく使う設定をワンタッチで保存できるため、便利でシンプルな操作が可能です。主要な信号発生器と組み合わせて使用することで、信号の増幅を実現します。広範囲の電源電圧に対応しており、世界各地域の電源規格要件に準拠しています。

入力

入力インターフェースはBNCコネクタです。入力波形の振幅は0～10Vp-p（最大）です。入力インピーダンスは50Ωと100kΩの2段階から選択可能で、高インピーダンスおよび低インピーダンスの信号源に対応しています。

出力

出力端子はバナナジャックで、最大出力電圧は100Vp-p（±50Vp）、最大出力電流は20Apです。

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

電圧ゲイン

電圧ゲインは0～30倍の範囲でデジタル制御により調整可能で、具体的には粗調整（1ステップ）と微調整（0.1ステップ）の2種類があります。液晶パネルに表示されるゲイン値を確認しながら、必要な電圧値に素早く調整することができます。
