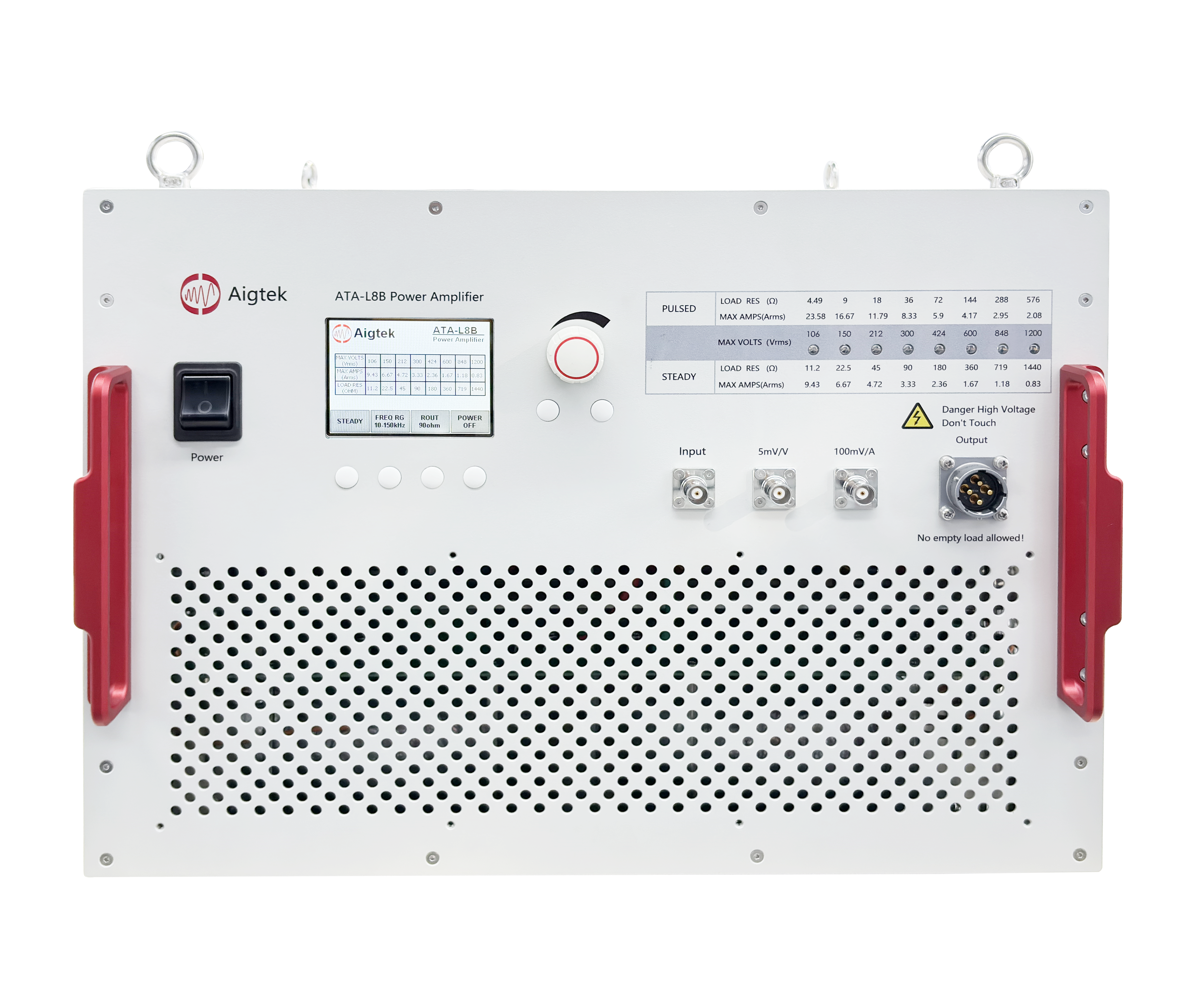

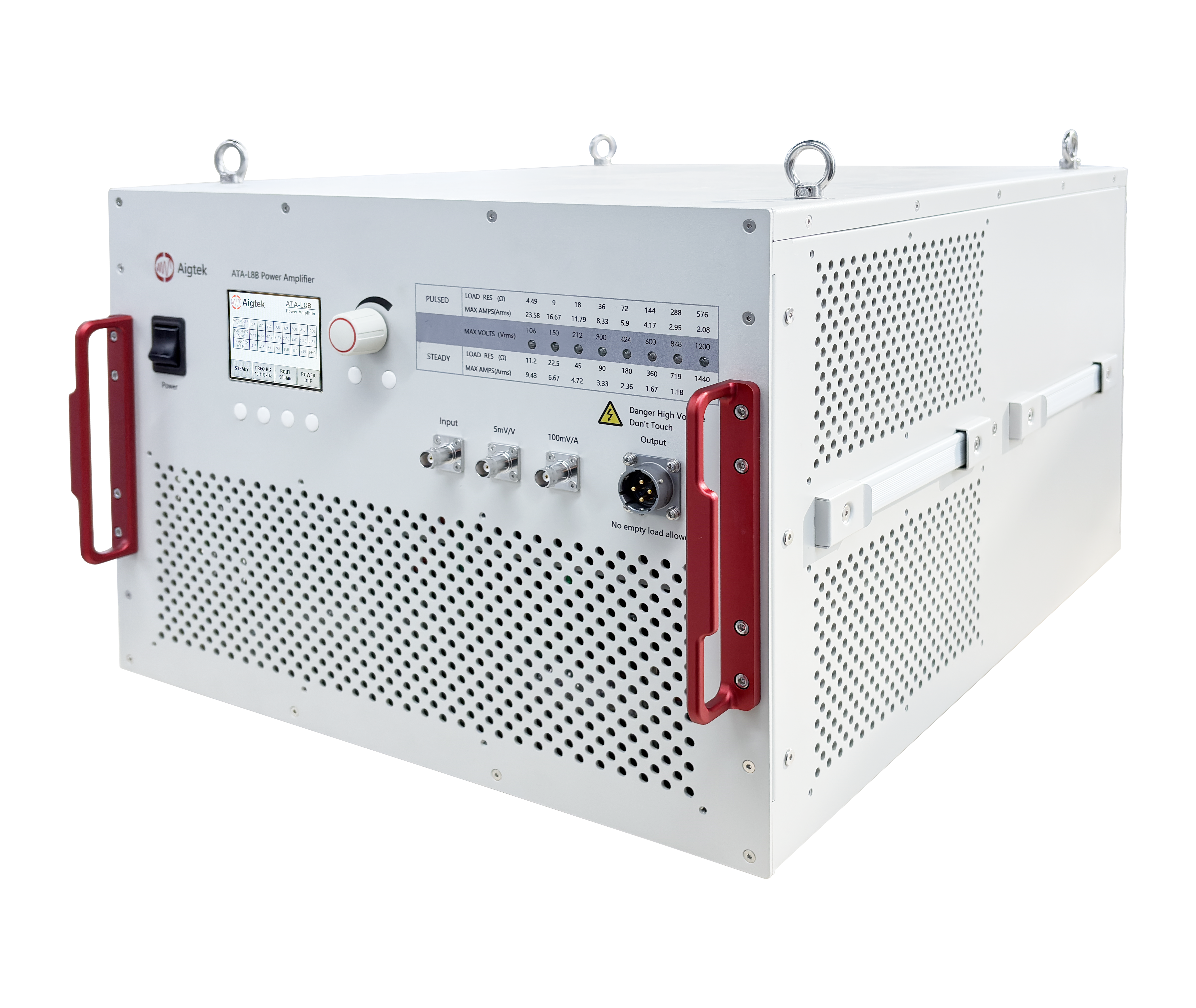

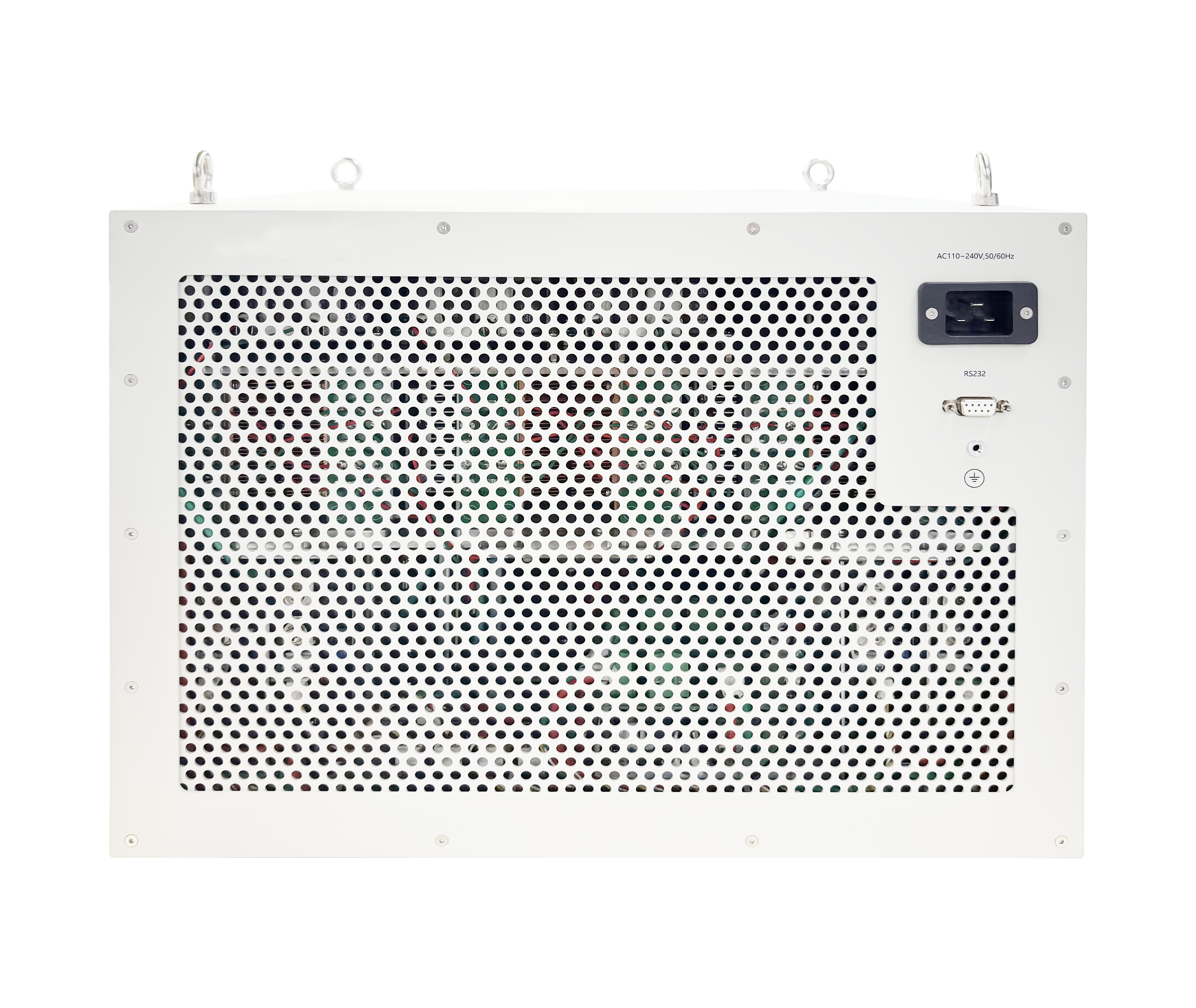

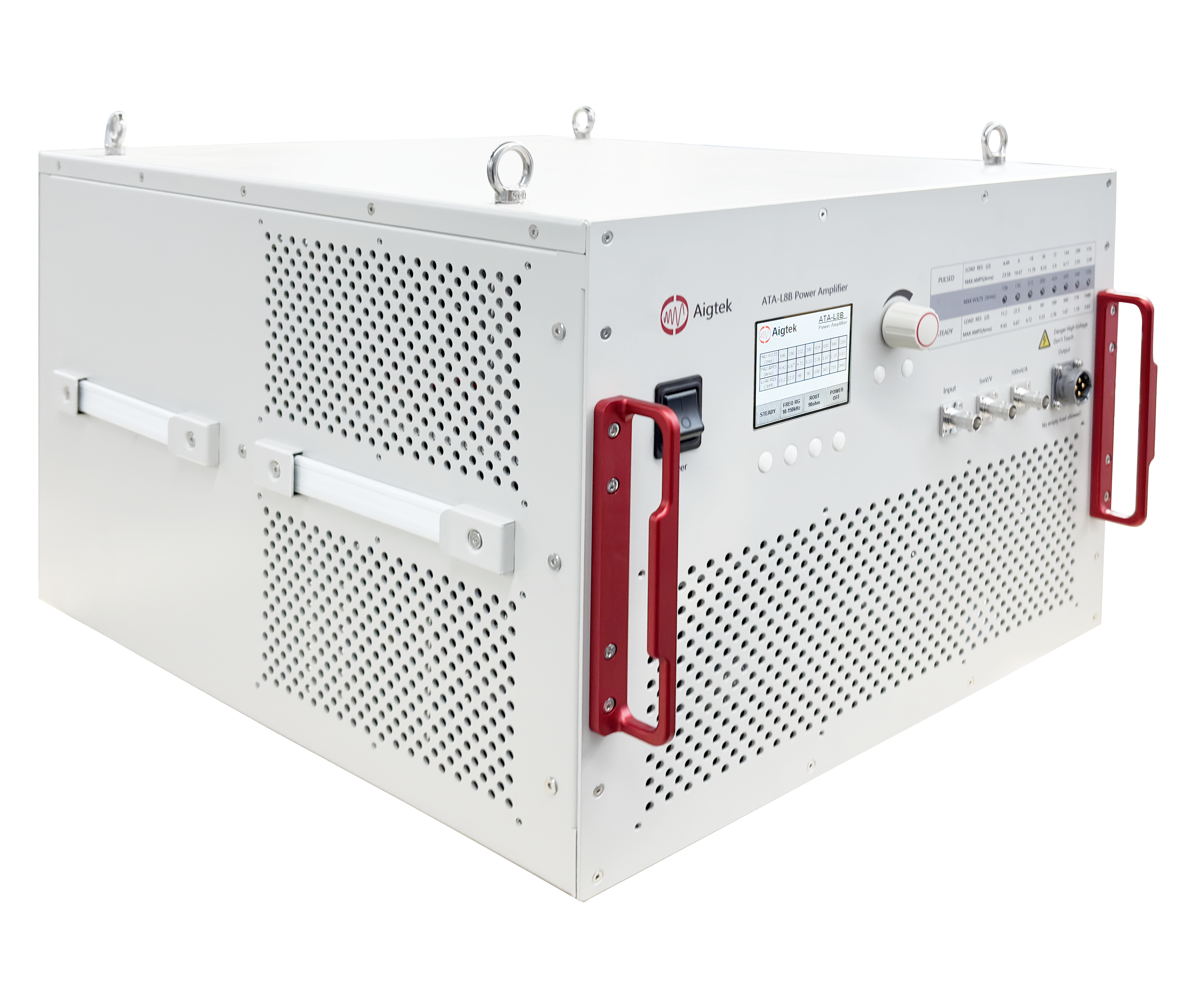

Aigtek ATA-Lシリーズ水中音響パワーアンプ 1020Vrms、1000VA

ATA-L8は、1chのパワーアンプです。最大出力電圧1020Vrms、出力1000VAで、抵抗性・非抵抗性を問わず負荷を0～100%の範囲で駆動できます。出力インピーダンス整合は複数レンジから選択でき、試験条件に合わせて調整できます。

型番: ATA-L8
メーカー: Aigtek
シリーズ: ATA-Lシリーズ
カテゴリ: パワーアンプ・ソリッドステートアンプ

価格お問い合わせ

メーカー保証本体3年・付属品1年
国内技術サポート

価格・納期を問い合わせる無料デモ機を申し込む技術担当者に相談する

今すぐ電話する0120-620-115通話無料

製品概要

ATA-Lシリーズは、広帯域で大電力出力が可能な1chアンプです。最大出力電圧1200Vrms、電力6500VAに対応し、0～100％の抵抗性・非抵抗性負荷を駆動できます。お客様は試験要件に応じて柔軟に調整できます。

ATA-Lシリーズ水中音響パワーアンプの応用シーン：水中通信、石油探査、水中音響トランスデューサ駆動、トランスのエージング試験、磁心損失試験、水中測距、超音波による魚類忌避。

水中音響パワーアンプの使用や機種選定などについてご不明な点がございましたら、お気軽にお問い合わせください。

デジタル制御ゲイン調整

ATA-Lシリーズは従来の固定ゲイン倍率という制約を打破し、独自のデジタル制御ゲイン調整機能を搭載しています。倍率をX1%、X0.1%のステップで直接調整でき、電圧の微調整が必要な各種研究実験に適しています。

出力インピーダンス多段調整

ATA-Lシリーズには8段階の電圧出力レンジを装備しており、レンジごとに出力インピーダンスが異なるため、さまざまな負荷に適合できます。

4象限出力

容量性または誘導性の負荷に交流電圧を印加すると、負荷特性により電流と電圧信号の位相にずれが生じ、負荷側から電流が逆流することがあります。一般的な電源やアンプではこの場合駆動できなくなりますが、ATA-Lシリーズは4象限出力に対応しており、電流を出力するだけでなく吸収することもできるため、各種負荷を駆動できます。

電圧モニタ・電流モニタ

ATA-Lシリーズ全機種に電圧・電流モニタ端子を装備しており、オシロスコープを直接接続して出力電圧・電流をモニタできるため、研究実験や水中音響試験の効率が向上します。

入力

シングルエンド入力で、入力はBNC端子です。

出力

出力インピーダンス整合は複数の電圧レンジから選択でき、各レンジで電圧の割合（0～100%）を調整して出力を設定できます。出力過熱・過負荷保護を備え、液晶パネルに現在の保護状態を表示します。原因を取り除いた後に出力を再開できます。

液晶ディスプレイ

液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

モニタ端子

出力電流モニタ：100mV/A

出力電圧モニタ：5mV/V

モニタ端子はBNCのため、オシロスコープに直接接続してリアルタイムにモニタできます。

用途

水中通信水中音響トランスデューサは、電気信号を水中音響信号に、または水中音響信号を電気信号に変換する素子で、ソナーにおいては無線機器のアンテナに相当する役割を担い、駆動には高電圧・大電力が必要です。ATA-Lシリーズ水中音響パワーアンプは最大出力電圧1200Vrms、電力6500VAに対応しており、水中音響トランスデューサの駆動に特化した機器です。

規格表

型番	ATA-L10	ATA-L2	ATA-L20	ATA-L2B	ATA-L30	ATA-L50	ATA-L6B	ATA-L8	ATA-L8B
チャンネル数	1
寸法	600×963×850mm（幅×高さ×奥行き）	442×297×574mm（幅×高さ×奥行き）	600×1230×850mm（幅×高さ×奥行き）	—				442×297×574mm（幅×高さ×奥行き）	440×326×589mm（幅×高さ×奥行き）
入力インピーダンス	10kΩ
動作温度	0°C ～ 45°C
最大出力	—	200VA	—					1000VA	—
動作湿度	相対湿度 80% 以下、結露しないこと
保管温度	-20°C ～ 50°C
最大出力電圧	1200Vrms	424Vrms	1200Vrms	300Vrms	1200Vrms			1020Vrms	1200Vrms
電源電圧	AC220V、50/60Hz	AC 220V±10%、50Hz	AC380V、50/60Hz、三相	AC110～240V、50/60Hz	AC380V、50/60Hz、三相		AC110～240V、50/60Hz	AC 220V±10%、50Hz	AC110～240V、50/60Hz
出力インターフェース	丸形コネクタ	4mmバナナジャック	丸形コネクタ		バインディングポスト		丸形コネクタ	4mmバナナジャック	丸形コネクタ
プログラム制御インターフェース	RS232	—	RS232					—	RS232
帯域幅（-3 dB）	40Hz～150kHz	200Hz～120kHz	40Hz～150kHz		200Hz～120kHz		40Hz～150kHz	200Hz～120kHz	40Hz～150kHz
信号グランド	シャーシおよび電源ラインのアースに接続されています
保証	3年	1年	3年	1年	3年		1年
電圧モニタ	5mV/V（出力時±5%、FS）	10mV/V（出力時±5%、FS）	5mV/V（出力時±5%、FS）	10mV/V（出力時±5%、FS）	5mV/V（出力時±5%、FS）
電流モニタ	100mV/A（出力時±5%、FS）
フルスケール出力時の入力電圧	1Vrms	1Vrms（1kHz）	1Vrms					1Vrms（1kHz）	1Vrms
動作周波数範囲
範囲 1	40Hz～20kHz	—	40Hz～20kHz		200Hz～20kHz		40Hz～20kHz	—	40Hz～20kHz
範囲 2	10kHz～150kHz	—	10kHz～150kHz		10kHz～120kHz		10kHz～150kHz	—	10kHz～150kHz
最大連続出力電力	1300VA	—	2600VA	260VA	4000VA	6500VA	800VA	—	1000VA
最大パルス出力	3300VA、10%（1S）	—	6500VA、10%（1S）	650VA、10%（1S）	10000VA、10%（1S）	16500VA、10%（1S）	2000VA、10%（1S）	—	2500VA、10%（1S）
全高調波歪み（THD）	≤1%（1kHz、53Vrms、106Vrms範囲）	≤ 1%（1kHz、53Vrms、106Vrms範囲）	≤1%（1kHz、53Vrms、106Vrms範囲）		≤1%（1kHz、100Vrms、424Vrms範囲）		≤1%（1kHz、53Vrms、106Vrms範囲）	≤ 1%（1kHz、85Vrms、170Vrms範囲）	≤1%（1kHz、53Vrms、106Vrms範囲）
保護	過温度保護、過電圧保護、過電流保護、短絡保護、および無負荷保護	過電流保護	過電圧保護、過温度保護、過電流保護、短絡保護、および無負荷保護	過温度保護、過電圧保護、過電流保護、短絡保護、および無負荷保護	過温度保護、過電圧保護、短絡保護、および無負荷保護		過温度保護、過電圧保護、過電流保護、短絡保護、および無負荷保護	過電流保護	過温度保護、過電圧保護、過電流保護、短絡保護、および無負荷保護

付属品・オプション

品名	数量
電源ケーブル	1
BNCケーブル	3
赤黒出力ケーブル	1セット
USBケーブル	1
ヒューズ	1
取扱説明書	1
使用ガイド	1
製品合格証	1
校正証明書	1
梱包リスト	1
