特長
主な特長
・オープンループ／内部安定モードの切り替え
オープンループ状態では利得および出力電力を可変とし、内部安定振幅モードでは出力電力を固定することができます。
・可変ゲイン／出力電力
オープンループ状態では、ゲインノブにより利得および出力電力を調整可能で、ステップ精度は0.1dBに達します。
・ローカル／リモート制御切り替え
GPIBまたはLAN接続を介して、アンプの各種パラメータや機能をリモートで設定することができます。
・出力／反射電力表示
LCDディスプレイを搭載し、出力電力、反射電力、内部温度、動作周波数などの情報をリアルタイムに表示します。
・高出力電力精度
アンプの出力電力精度は±0.3dBに達し、標準パワーメータの表示精度とほぼ同等です。
・広い出力電力調整ダイナミックレンジ
出力電力調整のダイナミックレンジは20dB～40dBに達します（機種により構成が異なり、カスタマイズも可能）。
・安定した出力電力
温度平衡状態において、出力電力の安定度は±0.3dBを実現します。
・高平坦度の出力電力
安定振幅動作状態において、出力電力の平坦度は±0.3dBを達成します。
・入力電力過負荷保護
1mW～1Wの入力電力に耐えることができ（機種により構成が異なる）、入力過負荷による損傷を効果的に防止します。
・過温度アラームおよび保護
アンプ内部温度をリアルタイム監視し、過温状態を検出すると自動的に警報および保護動作を実行します。
・ミスマッチ警報および保護
反射電力をリアルタイムで監視し、反射電力が過大になった場合には自動的にミスマッチ警報および保護動作を行います。
・冷却ファン異常警報および保護
冷却ファンの動作状態をリアルタイムで監視し、異常が発生した場合は空冷警報および自動保護を実行します。
価格･仕様
| No. | モデル型番 (Model) | 動作周波数 (GHz) | 利得 (dB) | 飽和出力電力 (dBm Typ.) |
|---|---|---|---|---|
| 1 | 3871AA | 1～2.5 | 53 | 50 |
| 2 | 3871AB | 1～6 | 48 | 45 |
| 3 | 3871AS | 0.5～6 | 50 | 47 |
| 4 | 3871AT | 0.5～6 | 53 | 50 |
| 5 | 3871DA | 6～18 | 46 | 43 |
| 6 | 3871DB | 6～18 | 50 | 47 |
| 7 | 3871DC | 6～18 | 53 | 50 |
| 8 | 3871DE | 2～18 | 53 | 50 |
| 9 | 3871EA | 18～26.5 | 43 | 40 |
| 10 | 3871EB | 18～26.5 | 46 | 43 |
| 11 | 3871EC | 18～26.5 | 53 | 50 |
| 12 | 3871FA | 26～32 | 43 | 40 |
| 13 | 3871FB | 32～40 | 43 | 40 |
| 14 | 3871FC | 24～30 | 50 | 46 |
| 15 | 3871FD | 37～43 | 50 | 46 |
| 16 | 3871FE | 26.5～40 | 43 | 40 |
| 17 | 3871FF | 26.5～40 | 49 | 46 |
| 18 | 3871FG | 26.5～40 | 53 | 50 |
| 19 | 3871LA | 40～60 | 36 | 33 |
-

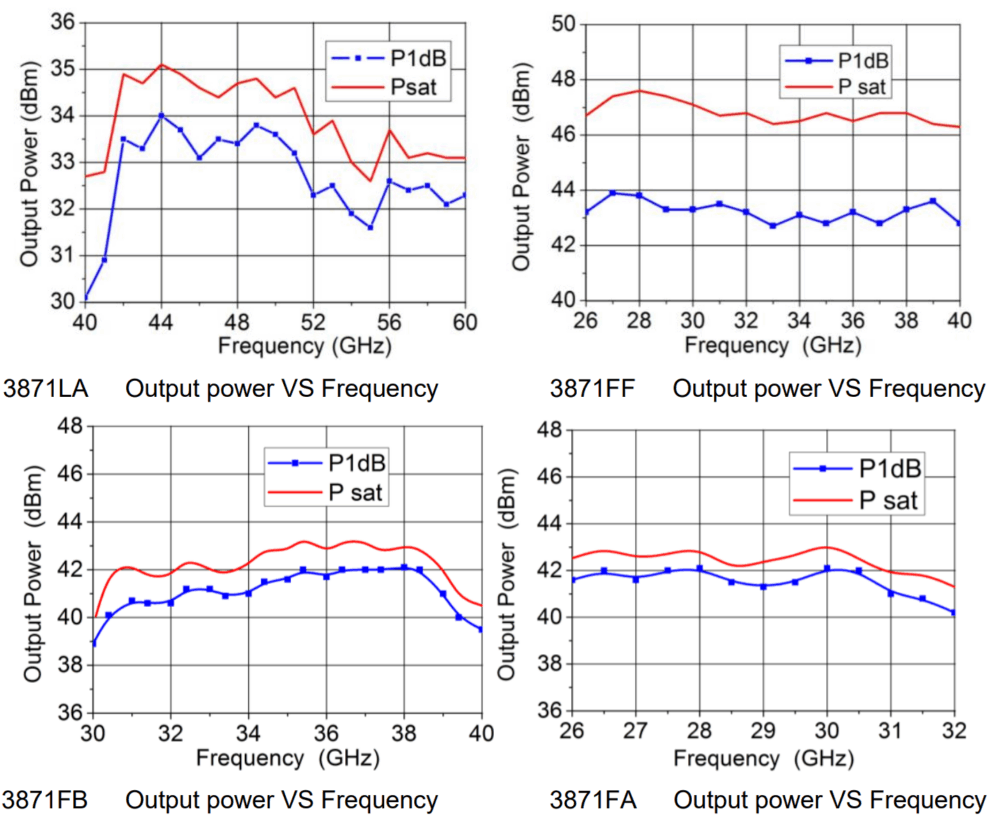

定常温出力電力の代表的カーブ①
-
-
-

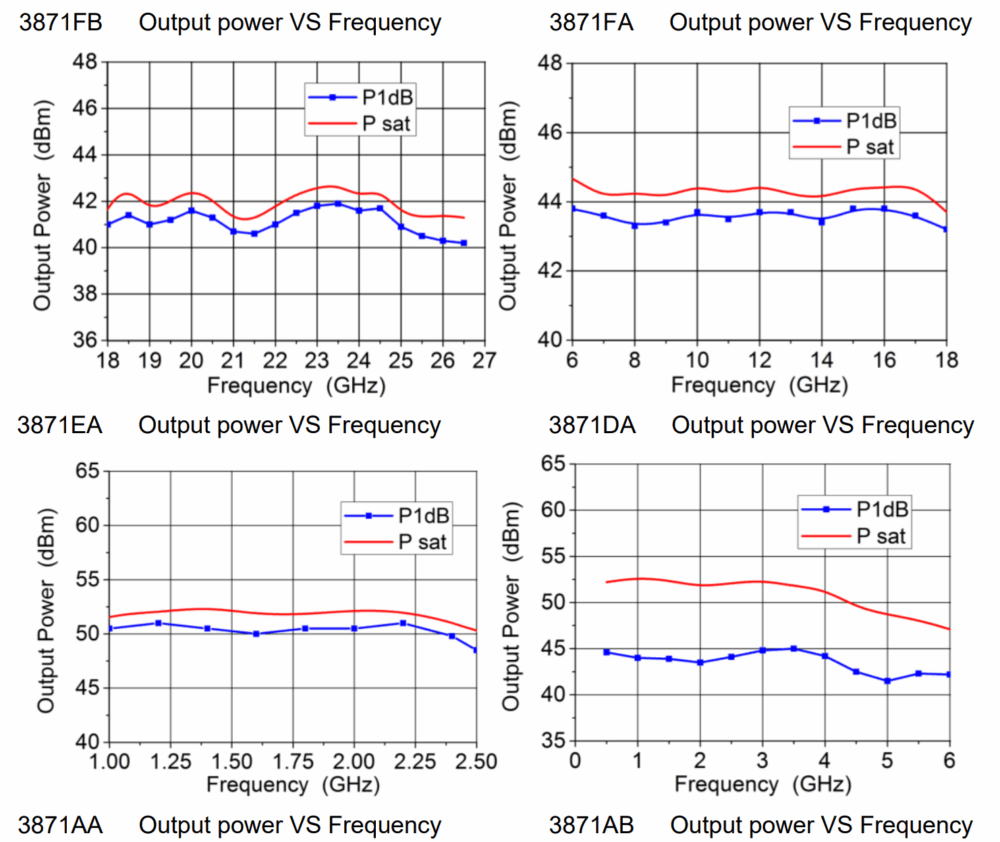

定常温出力電力の代表的カーブ②
資料
FAQ
CEYEAR製品は購入時の校正書類対応可能ですか？
CEYEAR製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
