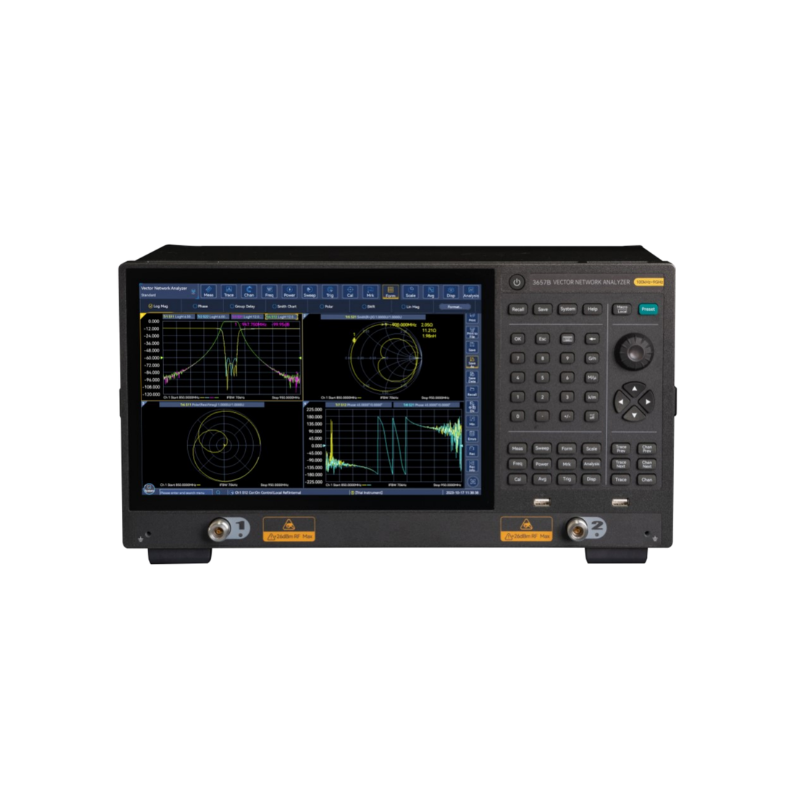

特長
主な特長
・最大140dBのダイナミックレンジを備え、高リジェクション比デバイスの高精度測定が可能です。
・4μs/ポイントの高速測定により、生産ラインでのテスト効率を大幅に向上させます。
・高い安定性により、高精度試験の要求を満たすことができます。
・標準のタイムドメイン解析機能に加え、自動フィクスチャ除去機能や高度なタイムドメイン解析機能など、より多くの機能を選択可能です。
・小型軽量設計により、同一スペース内により多くの試験機器を設置できます。

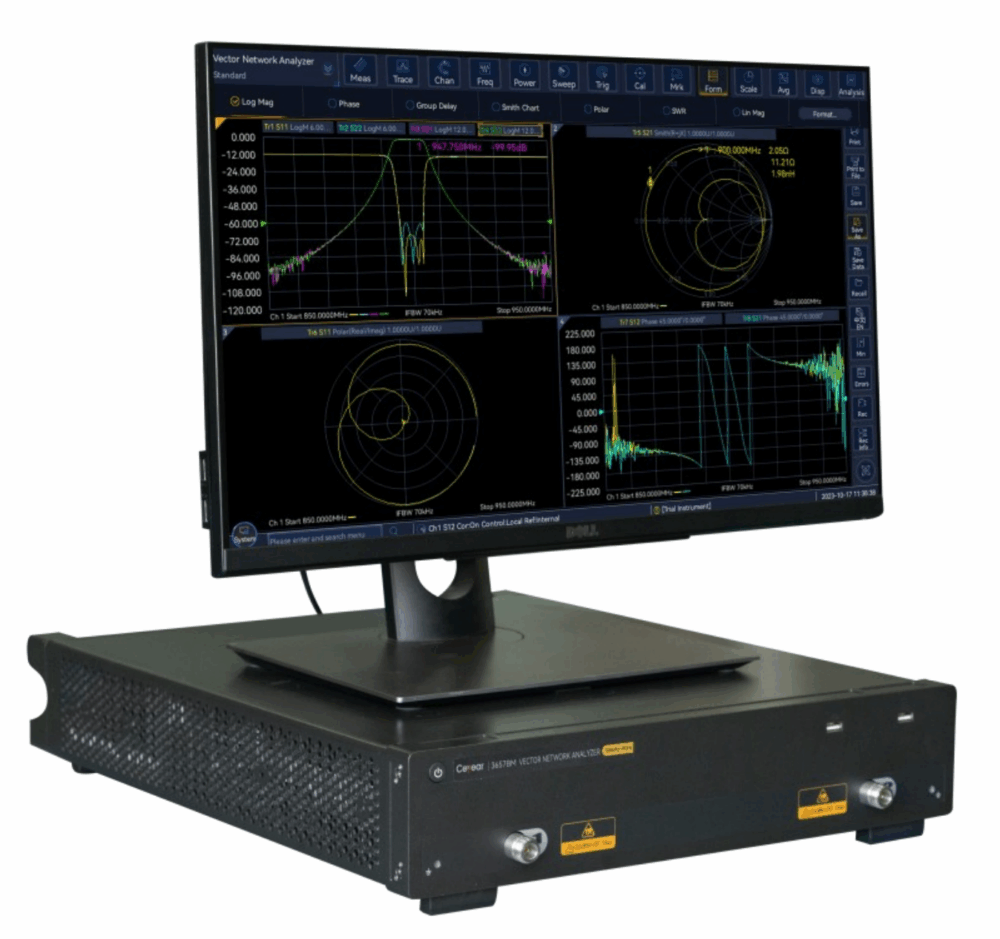

・2Uラックマウント型（オーバーヘッド）および5Uデスクトップ型の2モデルを用意しています。
・4ポートオプションを備え、単一接続で4ポートネットワークの全16個のSパラメータ測定およびバランスパラメータ測定を実現します。
・リップルテスト、帯域幅テスト、リミットテストなどの強力なデータ解析機能を備え、合否判定を容易にし、テスト効率を向上させます。
・LANインターフェースを搭載し、リモートコントロールやシステム接続が可能で、さらに6つのUSBポートを装備しています。
・SCPIコマンドを同期的に記録し、ワンクリックでスクリプトを生成できます。
-

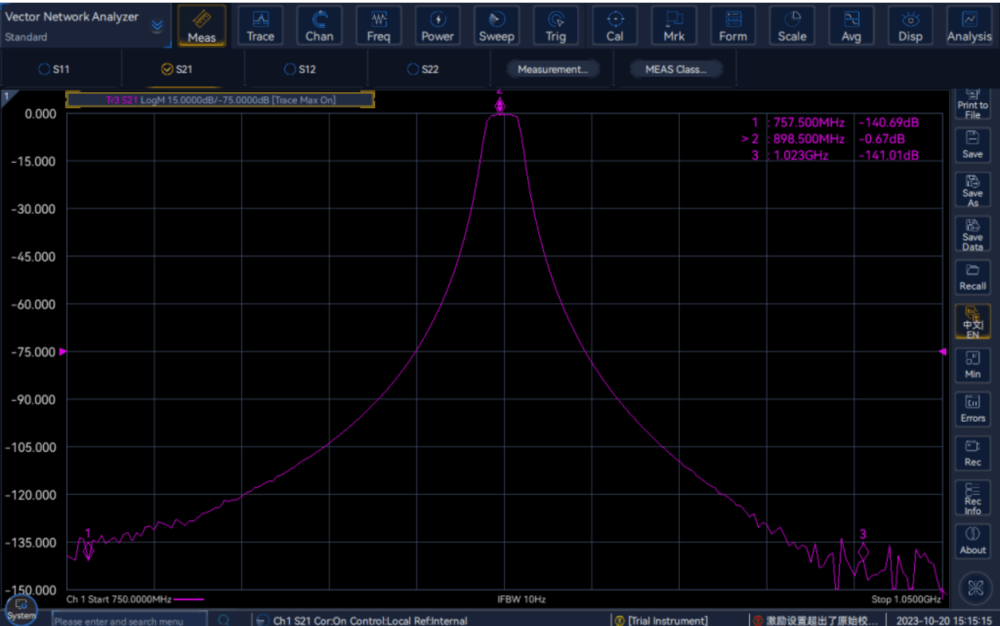

最大140dB（IFBW＝10Hz）のダイナミックレンジを備え、高リジェクション比デバイスの高精度測定が可能です。
-
-
-

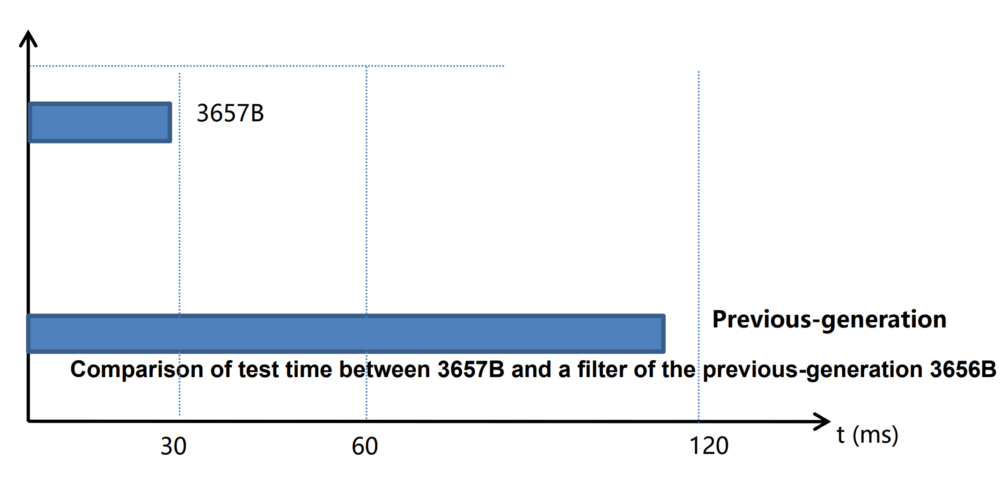

従来製品と比較してスイープ速度が大幅に向上しており、測定応答速度を高め、高速ケーブル試験、チップ生産ライン試験、フィルタ調整などの分野において測定効率を向上させます。
■信号品質の高速解析
-

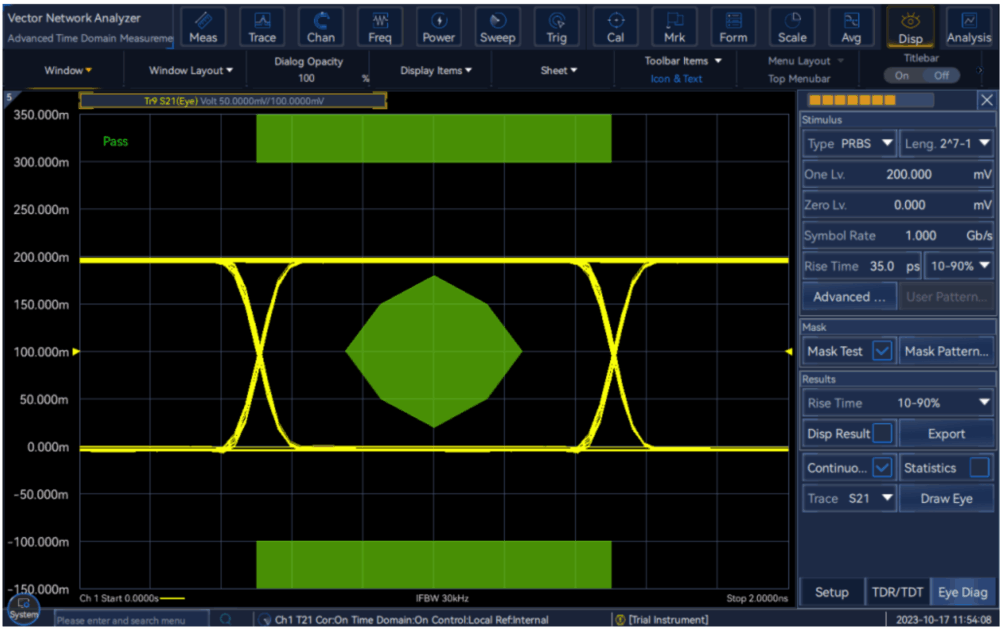

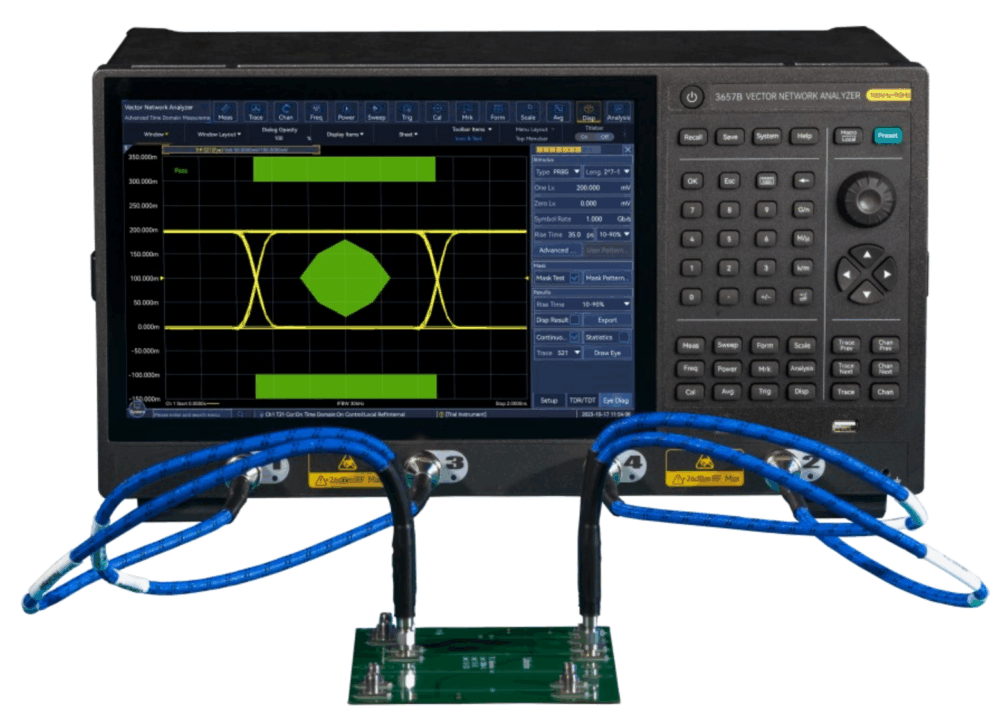

ネットワークパラメータに基づいて仮想アイダイアグラムを生成・解析する機能を備えています。高速デジタル通信規格に基づき、事前定義されたアイダイアグラムテンプレートを使用して効率的な合否判定試験を実施できます。また、ジッタやノイズなどの干渉をシミュレーションアイダイアグラムに付加し、プリエンファシスやイコライゼーションなどの補正アルゴリズムを適用することで、実際の高速リンク環境における異なる位置のアイダイアグラムを再現することができます。
-
-
-
自動試験、システムインテグレーション、無人化工場などのアプリケーションに適しています。
■モバイル通信製品の生産試験
-

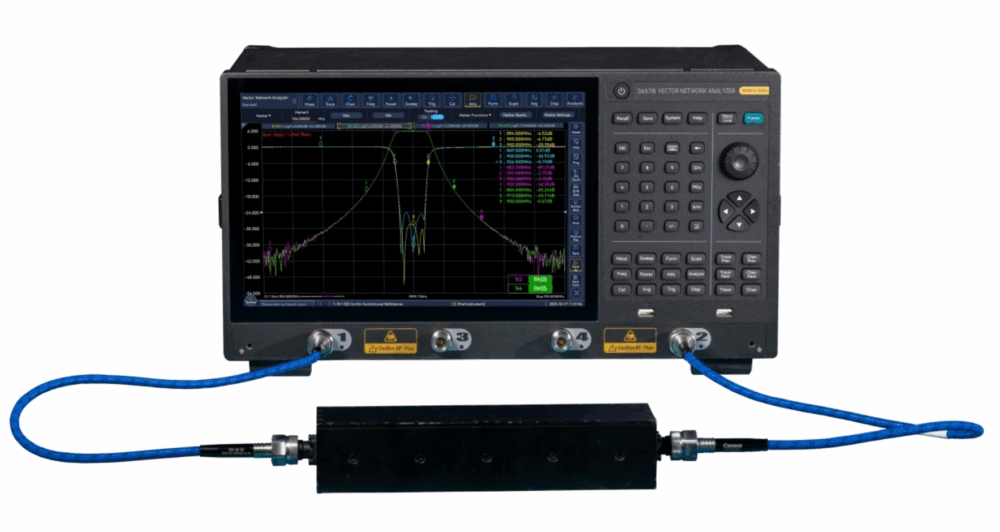

3657シリーズ・ベクトルネットワークアナライザの周波数範囲は、モバイル通信製品の生産および試験ニーズを満たします。高速スイープ、広いダイナミックレンジ、小型設計などの特長を備えており、工場での量産試験や、フィルタ、アンプ、アンテナ、ケーブルなどのRF部品試験に適用できます。
-
-
-
3657シリーズ・ベクトルネットワークアナライザは4ポート試験機能を備えており、単一接続で4ポートネットワークの全16個のSパラメータを測定できます。バランスパラメータ測定機能も備えており、工場での多ポートデバイスの量産試験に最適です。
価格･仕様
仕様
| 項目 | 内容 |
|---|---|
| モデル | 3657A / 3657B / 3657AM / 3657BM |
周波数特性（Frequency characteristics）
| 項目 | 内容 |
|---|---|
| 周波数範囲 | 9 kHz / 100 kHz ～ 4.5 GHz / 9 GHz |
| 周波数分解能 | 1 Hz |
| 周波数精度 | ±5 × 10⁻⁶ (23 ℃ ± 3 ℃) |
ポート出力特性
| 項目 | 内容 |
|---|---|
| 最大出力電力 | 0 dBm（代表値：+3 dBm @ 9 kHz ～ 100 kHz） 10 dBm（代表値：+13 dBm @ 100 kHz ～ 9 GHz） |
ネットワークパラメータ特性
| 項目 | 周波数範囲 | 仕様 |
|---|---|---|
| システムダイナミックレンジ | 9 kHz ～ 100 kHz | 98 dB |
| 100 kHz ～ 10 MHz | 110 dB | |
| 10 MHz ～ 6 GHz | 140 dB | |
| 6 GHz ～ 9 GHz | 136 dB | |
| 有効ダイレクティビティ | 9 kHz ～ 100 kHz | 40 dB |
| 100 kHz ～ 3 GHz | 46 dB | |
| 3 GHz ～ 6 GHz | 40 dB | |
| 6 GHz ～ 9 GHz | 38 dB | |
| 有効ソースマッチ | 9 kHz ～ 100 kHz | 36 dB |
| 100 kHz ～ 3 GHz | 36 dB | |
| 3 GHz ～ 6 GHz | 35 dB | |
| 6 GHz ～ 9 GHz | 33 dB | |
| 有効ロードマッチ | 9 kHz ～ 100 kHz | 40 dB |
| 100 kHz ～ 3 GHz | 44 dB | |
| 3 GHz ～ 6 GHz | 40 dB | |
| 6 GHz ～ 9 GHz | 38 dB | |
| 反射トラッキング | 9 kHz ～ 100 kHz | ±0.050 dB |
| 100 kHz ～ 3 GHz | ±0.030 dB | |
| 3 GHz ～ 6 GHz | ±0.030 dB | |
| 6 GHz ～ 9 GHz | ±0.050 dB | |
| 伝送トラッキング | 9 kHz ～ 100 kHz | ±0.050 dB |
| 100 kHz ～ 3 GHz | ±0.030 dB | |
| 3 GHz ～ 6 GHz | ±0.030 dB | |
| 6 GHz ～ 9 GHz | ±0.050 dB |
トレースノイズ
| 種類 | 条件 | 周波数範囲 | 値 |
|---|---|---|---|
| 振幅トレースノイズ | IFBW = 100 Hz (9 kHz ～ 10 MHz) / IFBW = 1 kHz (10 MHz ～ 9 GHz) |
9 kHz ～ 100 kHz | 0.0060 dBrms |
| 100 kHz ～ 10 MHz | 0.0060 dBrms | ||
| 10 MHz ～ 3 GHz | 0.0015 dBrms | ||
| 3 GHz ～ 6 GHz | 0.0020 dBrms | ||
| 6 GHz ～ 9 GHz | 0.0030 dBrms | ||
| 位相トレースノイズ | IFBW = 100 Hz (9 kHz ～ 10 MHz) / IFBW = 1 kHz (10 MHz ～ 9 GHz) | 9 kHz ～ 100 kHz | 0.300° |
| 100 kHz ～ 10 MHz | 0.300° | ||
| 10 MHz ～ 3 GHz | 0.045° | ||
| 3 GHz ～ 6 GHz | 0.060° | ||
| 6 GHz ～ 9 GHz | 0.090° |
| 項目 | 内容 |
|---|---|
| IFBW | 1 Hz ～ 2 MHz |
| 振幅表示分解能 | 0.001 dB/div |
| 位相表示分解能 | 0.001°/div |
一般仕様
| 項目 | 内容 |
|---|---|
| ポートコネクタ形式 | N型（メス）、システムインピーダンス50 Ω |
| 測定ポート数 | 標準構成：2ポート オプション3657A/B/AM/BM-400 選択時：4ポート |
| 周辺インターフェース | USB、LAN、HDMI、DP |
| 表示装置 | 12.1 インチ 高解像度タッチスクリーン |
| 外形寸法（幅×高さ×奥行） | 3657A/B ： 426 mm × 221.5 mm × 250 mm 3657AM/BM ： 426 mm × 88.1 mm × 500 mm |
| 最大消費電力 | 150 W |
| 電源 | 単相 AC 220 V 50 Hz または 単相 AC 110 V 50/60 Hz |
| 最大質量 | 3657A/B ： 13.5 kg 3657AM/BM ： 12.5 kg |
付属品及びオプション
注文情報
本体仕様
| モデル | 名称・内容 |
|---|---|
| 3657A | ベクトルネットワークアナライザ (100 kHz ～ 4.5 GHz) ／ 5Uモデル ／ 画面付き |
| 3657B | ベクトルネットワークアナライザ (100 kHz ～ 9 GHz) ／ 5Uモデル ／ 画面付き（指標は3657BSより優れる） |
| 3657AM | ベクトルネットワークアナライザ (100 kHz ～ 4.5 GHz) ／ 2Uモデル ／ 画面なし |
| 3657BM | ベクトルネットワークアナライザ (100 kHz ～ 9 GHz) ／ 2Uモデル ／ 画面なし |
標準構成（Standard configuration）
| No. | 名称 | 説明 |
|---|---|---|
| 1 | 標準3芯電源コード | 1本 |
| 2 | USBマウス | 1個 |
| 3 | クイックスタートガイド | 1冊 |
| 4 | 検査合格証明書 | 1枚 |
一般オプション（General options）
| No. | オプション番号 | 名称 | 機能・説明 |
|---|---|---|---|
| 1 | 3657-001 | ラックマウントキット | 3657A/B用 キャビネット取付専用キット |
| 2 | 3657-002 | ラックマウントキット | 3657AM/BM用 キャビネット取付専用キット |
| 3 | 3657-004 | ユーザーマニュアル | 印刷版ユーザーマニュアル |
| 4 | 3657-005 | アルミ輸送ケース | 3657A/B用 輸送ケース |
| 5 | 3657-006 | 英語化オプション | 前面/背面パネルおよびOSの言語を英語に設定 |
| 6 | 3657-S07 | 自動フィクスチャ除去機能 (AFR) | 単端およびバランスデバイスの治具を自動で補正・除去 |
| 7 | 3657-S11 | 高度タイムドメイン解析 | TDRインピーダンス測定・アイダイアグラム解析等に対応 |
| 8 | 20205 | N型 50 Ω 機械校正キット | 全体校正 (DC ～ 3 GHz) |
| 9 | 20201 | N型 50 Ω 機械校正キット | 全体校正 (DC ～ 9 GHz) |
| 10 | 31101 | N型 50 Ω 機械校正キット | 全体校正 (DC ～ 18 GHz) |
| 11 | 31121A | 3.5 mm 機械校正キット | 全体校正 (DC ～ 6 GHz) |
| 12 | 20202 | 3.5 mm 機械校正キット | 全体校正 (DC ～ 9 GHz) |
| 13 | 31121 | 3.5 mm 機械校正キット | 全体校正 (DC ～ 26.5 GHz) |
| 14 | 20404EZ | 電子校正キット | 4ポート全体校正 (300 MHz ～ 8.5 GHz) 1× 4.3-10 ポート＋ 3× 3.5 mm ポート |
| 15 | 20402 | 電子校正キット | 2ポート全体校正 (300 kHz ～ 18 GHz N型) |
| 16 | 20403 | 電子校正キット | 2ポート全体校正 (10 MHz ～ 26.5 GHz 3.5 mm) |
| 17 | 20405 | 電子校正キット | 4ポート全体校正 (10 MHz ～ 20 GHz 3.5 mm) |
| 18 | GORE-OSZKUZKU0240 | N型 Gore試験ケーブル | N型オス 端子／長さ 60 cm |
| 19 | GORE-OSZKUZKV0240 | N型 Gore試験ケーブル | N型メス 端子／長さ 60 cm |
| 20 | 87302AZ | N型 試験ケーブル | N型オス 端子／長さ 60 cm |
| 21 | 87302BA | N型 試験ケーブル | N型メス 端子／長さ 60 cm |
| 22 | 87302AY | N-SMA 試験ケーブル | SMAオス 端子／長さ 80 cm |
| 23 | 87302AX | N-SMA 試験ケーブル | SMAメス 端子／長さ 80 cm |
| 24 | 87601 | マイクロ波ツール (N型) | N型→ 3.5 mm / 2.4 mm 変換 同軸アダプタセット |
| 25 | 87601A | マイクロ波ツール (3.5 mm) | 3.5 mm→ N型 / 2.4 mm 変換 同軸アダプタセット |
| 26 | P2418HT | ディスプレイ | 23.8 インチ タッチディスプレイ |
3657B オプション（3657B option）
| No. | オプション番号 | 名称 | 機能 |
|---|---|---|---|
| 1 | 3657B-221 | 2ポート 9 kHz 低周波拡張 | 下限周波数範囲を 9 kHz まで拡張 |
| 2 | 3657B-400 | 4ポート測定 | 100 kHz ～ 9 GHz の 4ポート VNA構成（デュアルソース方式） |
| 3 | 3657B-421 | 4ポート 9 kHz 低周波拡張 | 下限周波数範囲を 9 kHz まで拡張（400 オプション必須） |
3657A オプション（3657A option）
| No. | オプション番号 | 名称 | 機能 |
|---|---|---|---|
| 1 | 3657A-221 | 2ポート 9 kHz 低周波拡張 | 下限周波数範囲を 9 kHz まで拡張 |
| 2 | 3657A-400 | 4ポート測定 | 100 kHz ～ 4.5 GHz の 4ポート VNA構成（デュアルソース方式） |
| 3 | 3657A-421 | 4ポート 9 kHz 低周波拡張 | 下限周波数範囲を 9 kHz まで拡張（400 オプション必須） |
3657BM オプション（3657BM option）
| No. | オプション番号 | 名称 | 機能 |
|---|---|---|---|
| 1 | 3657BM-221 | 2ポート 9 kHz 低周波拡張 | 下限周波数範囲を 9 kHz まで拡張 |
| 2 | 3657BM-400 | 4ポート測定 | 100 kHz ～ 9 GHz の 4ポート VNA構成（デュアルソース方式） |
| 3 | 3657BM-421 | 4ポート 9 kHz 低周波拡張 | 下限周波数範囲を 9 kHz まで拡張（400 オプション必須） |
3657AM オプション（3657AM option）
| No. | オプション番号 | 名称 | 機能 |
|---|---|---|---|
| 1 | 3657AM-221 | 2ポート 9 kHz 低周波拡張 | 下限周波数範囲を 9 kHz まで拡張 |
| 2 | 3657AM-400 | 4ポート測定 | 100 kHz ～ 4.5 GHz の 4ポート VNA構成（デュアルソース方式） |
| 3 | 3657AM-421 | 4ポート 9 kHz 低周波拡張 | 下限周波数範囲を 9 kHz まで拡張（400 オプション必須） |
