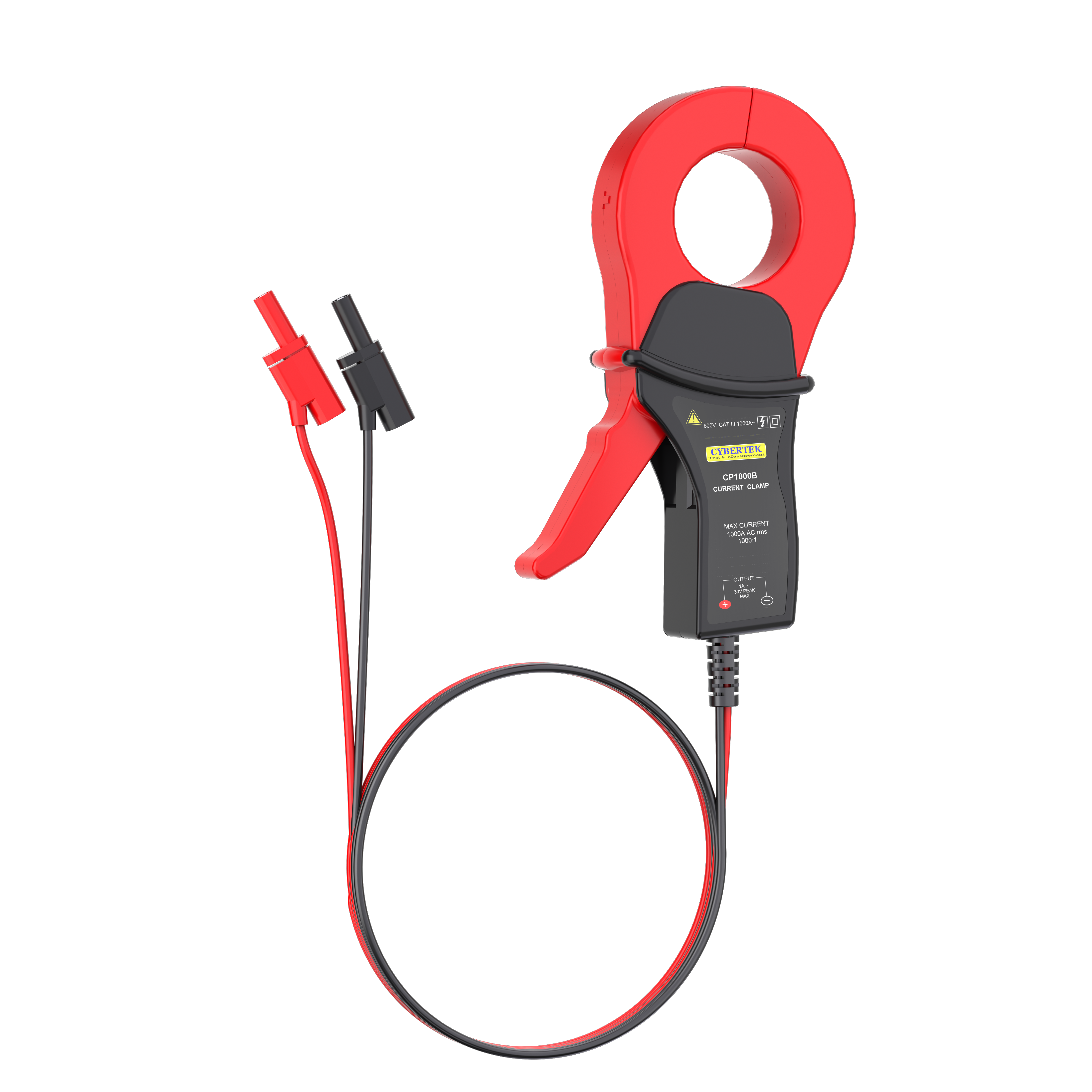

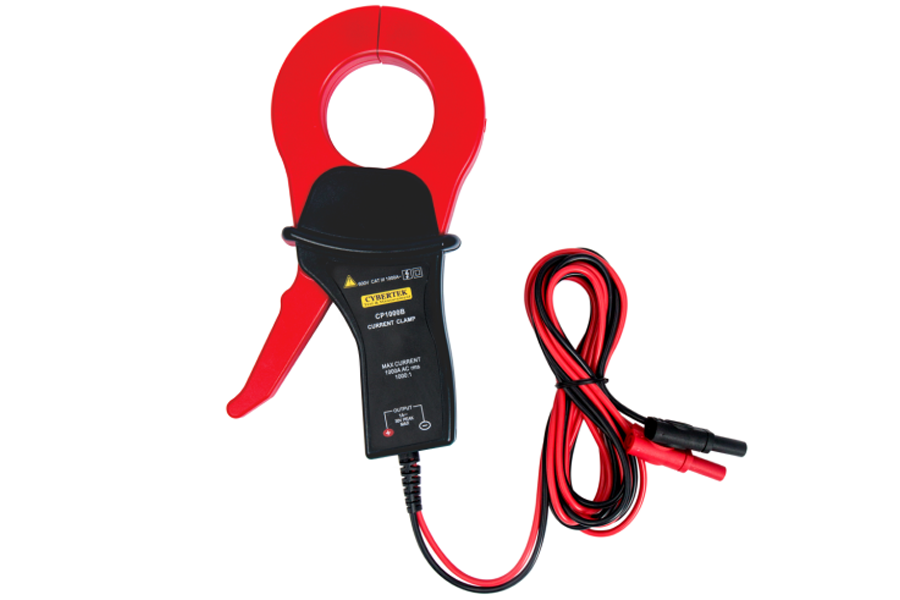

CYBERTEK CP1000シリーズ 電流プローブ 20Hz～10kHz、1kA
1000A／（20Hz～10kHz）
- 型番
- CP1000B
- メーカー
- CYBERTEK
- シリーズ
- CP1000シリーズ
- カテゴリ
- 電流プローブ（AC/DC、高周波、ゼロフラックス）
40,700円
特長
- 交流電流測定1000Arms
- 帯域幅20Hz～10kHz
- 高精度±0.3%
- クランプ開口径約54mm
- パワーアナライザ用途に適した高精度電流クランプ
規格表
| 型番 | CP1000A | CP1000B | CP1015 |
|---|---|---|---|
| 重量 | 695g | 710g | 約150g |
| 帯域幅 | 10Hz～100kHz | 20Hz～10kHz | — |
| 立ち上がり時間 | ≤3.5µs | — | ≤5.83ns |
| ピーク電流 | |||
| 10A | 30Apk | — | |
| 100A | 300Apk | — | |
| 1000A | 2000Apk | — | |
| 最大連続電流 | — | 15App(5.3Arms) | |
| クランプ直径 | 54mm | 約5mm | |
| 最大出力電圧 | — | 30Vpk | — |
| 出力インターフェース | BNC | BNCとバナナプラグを選択可能 | BNC |
| 帯域幅（-3 dB） | — | 80Hz～60MHz | |
| 遅延時間 | — | 16ns | |
| 確度 | — | ≤3% | |
| 1mA～100mA | — | ≤3%+5µA | — |
| 0.1A～1A | ≤2% | ≤2%+3µA | — |
| 1A～10A | ≤1% | ≤1% | — |
| 10A～100A | ≤0.5% | ≤0.5% | — |
| 100A～1000A | ≤0.3% | ≤0.3% | — |
| 負荷インピーダンス | — | 1Ω以下 | — |
| 電気的仕様 | |||
| 最大DC飽和電流 | — | 0.5A | |
| 入力インピーダンス（代表値） | |||
| 100kHz | — | 0.04Ω | |
| 1MHz | — | 0.14Ω | |
| 電流伝送比 | — | 1000：1 | 100mV/A |
| 10A | 100mV/A | — | |
| 100A | 10mV/A | — | |
| 1000A | 1mV/A | — | |
| 最大パルス電流 | — | 250A | |
| 終端負荷 | — | 1MΩ | |
| 連続電流 | — | 1000Arms | — |
| 10A | 10Arms | — | |
| 100A | 100Arms | — | |
| 1000A | 1000Arms | — | |
| 位置による精度への影響 | 0.2%（代表値） | 0.1%（代表値） | — |
| 安全等級 | 600V CAT III | 300V CAT I | |
| 機械的仕様 | |||
| 外形寸法（長さ×幅×高さ） | 216×115×45mm | ||
| クランプタイプ | — | 開口式 | |
| 出力ケーブル長 | 2m | 1.5m | |
| 環境条件 | |||
| 保存温湿度範囲 | -40℃～70℃、80%以下 | ||
| 使用高度 | 2000m | ||
| 使用温湿度範囲 | -10℃～55℃、80%以下 | 0℃～50℃、80%以下 | |
付属品・オプション
品名 | 数量 |
|---|---|
CP1000B本体 | 1個 |
赤黒Y字形端子アダプター（バナナ端子出力に標準付属） | 1組 |
取扱説明書・保証書 | 1冊 |
検査報告書 | 1枚 |
