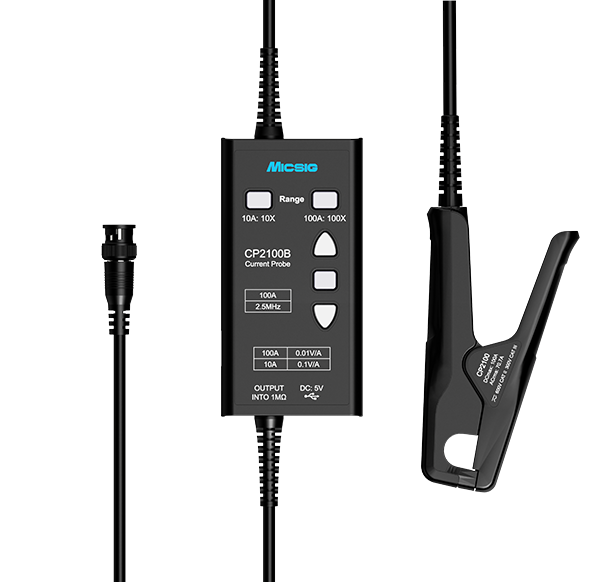

Micsig CP2100シリーズ 電流プローブ 800kHz、100Apk
DC~800kHz, 測定範囲：50mA-100Apk レンジ：10A/100A 切替可能（大電流だけでなく小電流の測定も可能） USBバスパワー駆動（５Ｖ） USBケーブル（TypeA-TypeB）付属、ACアダプタは付属しません。 オシロスコープのUSBポートからの給電が便利です。 モバイルバッテリー（USB Aタイプ出力）も使用可能です。
- 型番
- CP2100A
- メーカー
- Micsig
- シリーズ
- CP2100シリーズ
- カテゴリ
- 電流プローブ（AC/DC、高周波、ゼロフラックス）
69,300円ストアで購入
製品概要
DC~2.5MHz, 測定範囲：50mA-100Apk
レンジ：10A / 100A レンジ切替可能
USBバスパワー駆動（５Ｖ）
USBケーブル（TypeA-TypeB）付属、ACアダプタは付属しません。

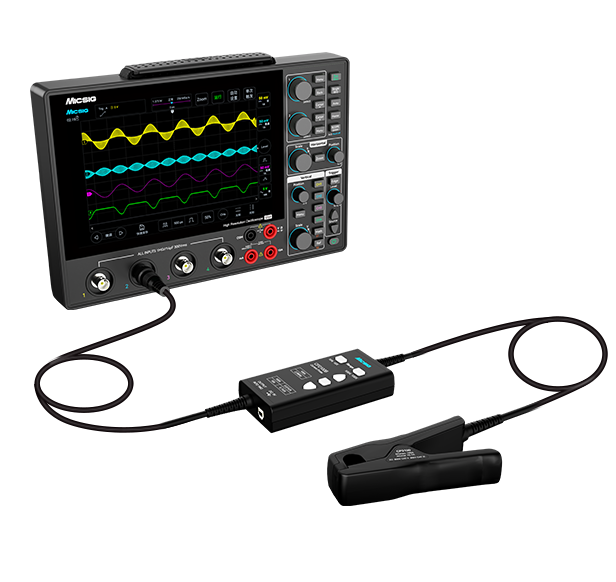

オシロスコープのUSBポートからの給電が便利です。
モバイルバッテリー（USB TypeA出力）も使用可能です。

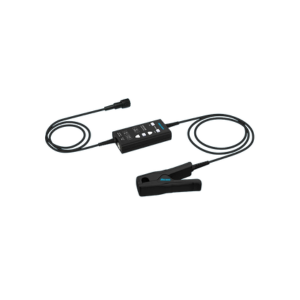

■小型&精巧
使いやすいセパレート・デザイン、小型で精巧な外観

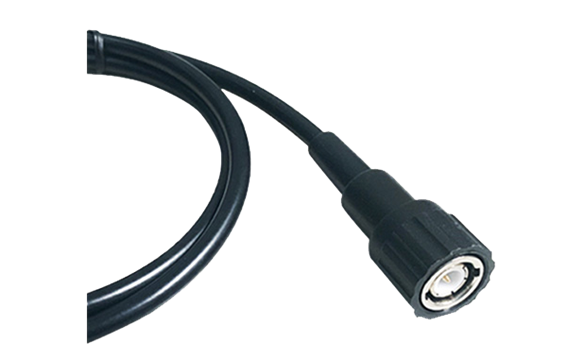

■BNCコネクタ
BNCコネクタはどのようなオシロスコープにも適合できます。

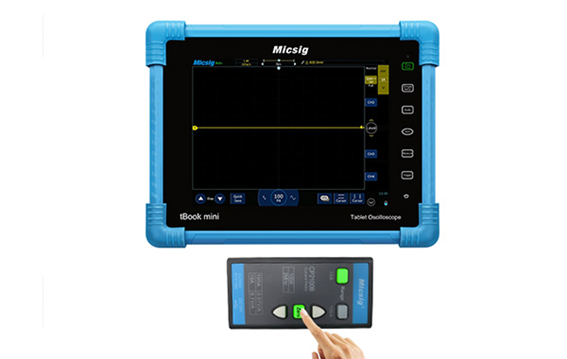

■オート&マニュアル ゼロ機能
オート&マニュアル ゼロ機能。

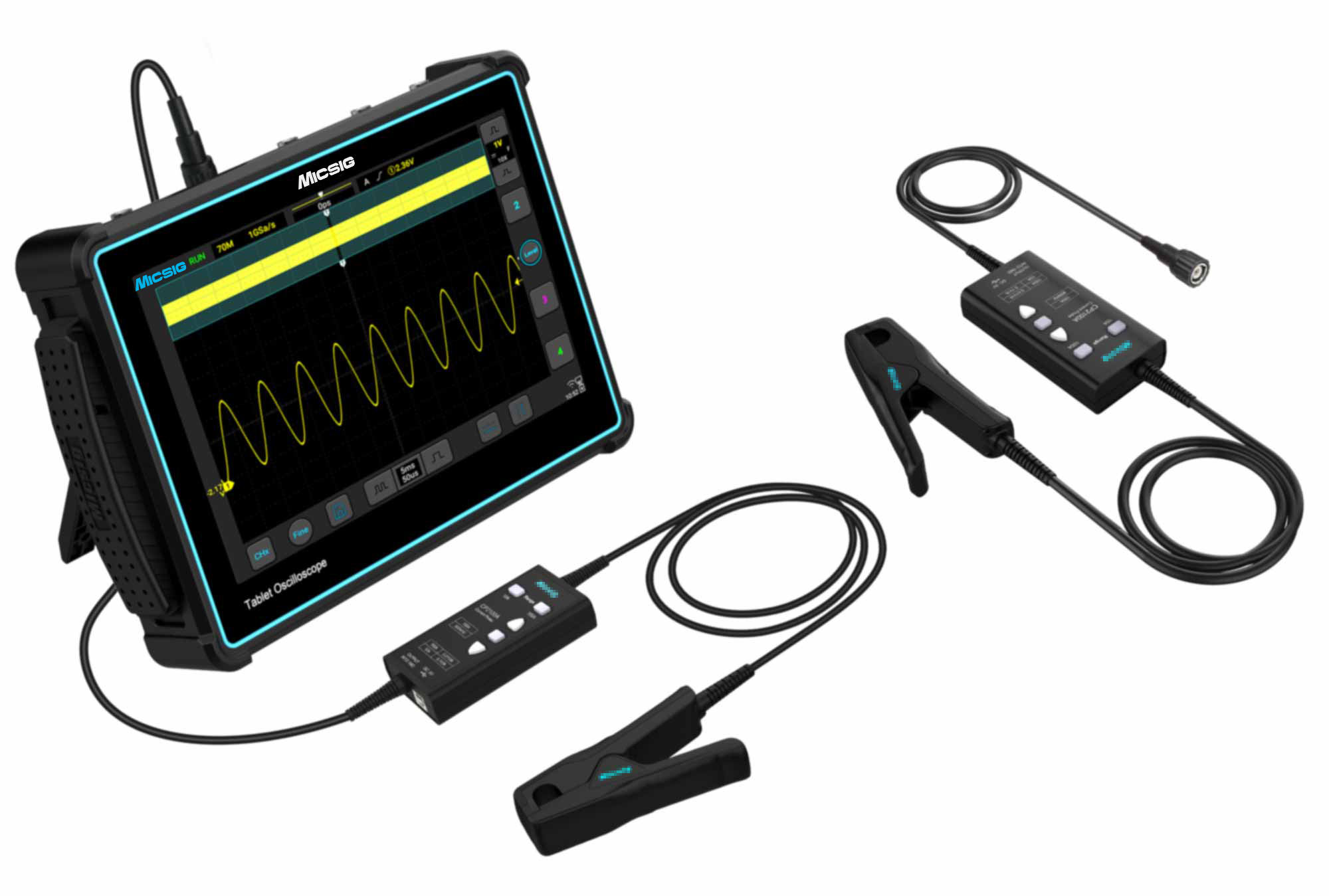

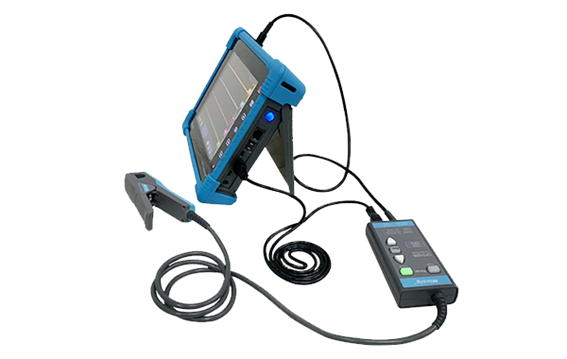

■USB電源
オシロスコープのUSBポートからも給電できます。

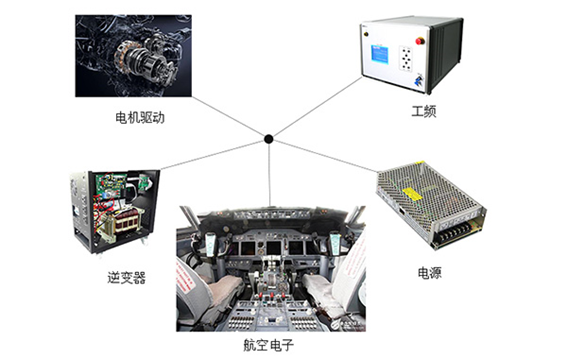

■広いアプリケーション
モーター駆動、インバーター、電源、アビオニクスなど様々な分野で活用できます。
規格表
| 型番 | CP2100A | CP2100B |
|---|---|---|
| 帯域幅 | DC ～ 800 kHz | DC ～ 2.5 MHz |
| 動作温度 | 0 ～ 40 ℃ | |
| レンジ | 10 A / 100 A | |
| 動作湿度 | ||
| 0 ～ 40 ℃、結露なきこと | 5 ～ 95 % | |
| 40 ～ 50 ℃、結露なきこと | 5 ～ 65 % | |
| 測定範囲 | ||
| 10 A | 50 mA ～ 10 Apk | |
| 100 A | 1 A ～ 100 Apk | |
| 立上り時間 | ≤ 437.5 ns | ≤ 140 ns |
| 出力感度 | ||
| 10 A | 0.1 V/A | |
| 100 A | 0.01 V/A | |
| 最大導体径 | 1.3 cm | |
| 最大測定電流 | ||
| DC＋AC pk | 100 Apk、70.7 Arms | |
| AC | 200 Apk-pk、70.7 Arms | |
| 信号遅延 | 100 ns | |
| 最大使用電圧 | CAT III 300 V / CAT II 600 V | |
| 最大フロート電圧 | CAT III 300 V / CAT II 600 V | |
| 過負荷表示 | ブザー音およびボタンランプ点滅 | |
| 梱包重量 | 約 1000 g | |
| 質量（本体） | 約 290 g | |
| DC確度（代表値） | ||
| 10 A | 3% ±50 mA | |
| 100 A、500 mA～40 Apk | 4% ±50 mA | |
| 100 A、40 Apk～100 Apk | 15% | |
| 電源 | DC 5 V | |
よくある質問
QMICISIG製品は購入時の校正書類対応可能ですか？
AMicsig製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
