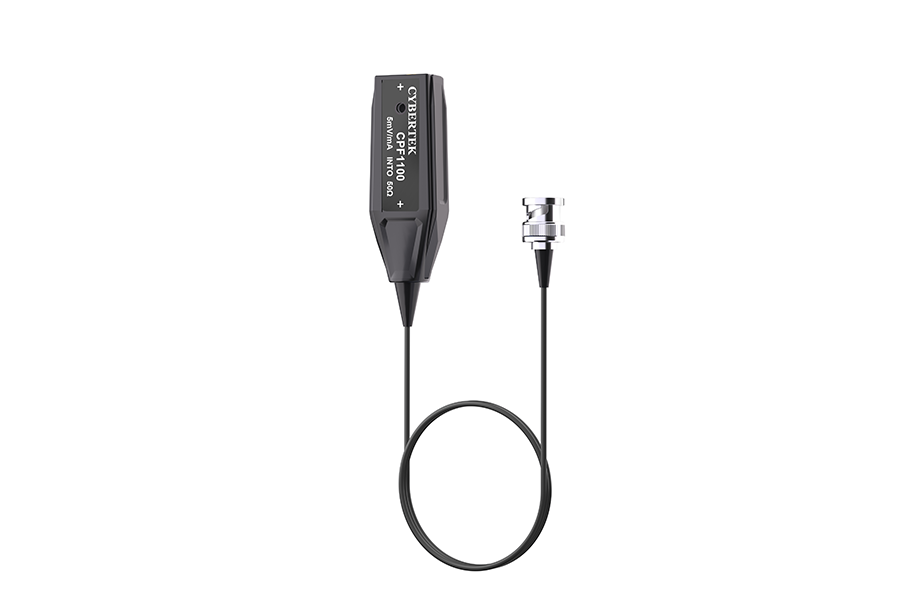

CYBERTEK CPF1000シリーズ 電流プローブ 1.2kHz～200MHz、2.5A
（2.5A/1.2kHz～200MHz）
- 型番
- CPF1020
- メーカー
- CYBERTEK
- シリーズ
- CPF1000シリーズ
- カテゴリ
- 電流プローブ（AC/DC、高周波、ゼロフラックス）
80,300円
特長
- 最高帯域幅1GHz（CPF1100）
- 最高感度5mV/mA（CPF1100）
- 最大測定可能ピーク値36A（CPF1020）
- 極小の挿入インピーダンス
- 極小の外形寸法
- 最大連続測定可能電流2.5A（CPF1020）
製品概要
概要

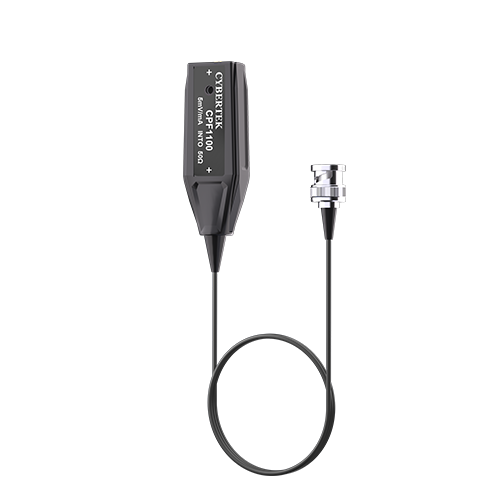

CPF1020/CPF1100電流プローブは、トランス型の超広帯域交流パッシブ電流プローブです。
製品説明
1）電流方向表示：被測定導線を電流方向表示の向きに従ってテストホールに通します。
2）テストホール：被測定導線を通す穴で、直径は約1.5mmです。
3）出力インターフェース：SMBインターフェース。標準付属のBNC出力変換ケーブルでオシロスコープに接続します。
操作手順
プローブをオシロスコープに接続し、減衰比を正しく設定します。
プローブを被測定回路に接続します。回路の電源が切れた状態で操作してください。
被測定回路の電源を入れて動作させ、正しく測定します。
測定終了後、まず被測定回路の電源を切り、その後プローブを取り外します。
規格表
| 型番 | CPF1020 | CPF1100 |
|---|---|---|
| 立ち上がり時間 | ≤1.75ns | ≤350ps |
| 動作温度 | -10℃～55℃ | |
| 最大連続電流 | 2.5Arms | 0.5Arms |
| クランプ直径 | 1.5mm | |
| 保存温度 | -51℃～71℃ | |
| 出力インターフェース | SMB | |
| 帯域幅（-3 dB） | 1.2kHz～200MHz | 25kHz～1GHz |
| 遅延時間 | 5.7ns（出力ケーブルを含む） | 5.8ns（出力ケーブルを含む） |
| 確度 | ±3% | |
| 電気的仕様 | ||
| 最大アンペア秒積 | 50A·µs | 1A·µs |
| 電流伝送比 | 1mV/mA | 5mV/mA |
| 最大パルス電流 | 36A | 12A |
| 終端負荷 | 50Ω | |
| 機械的仕様 | ||
| プローブ重量 | 約20g | |
| 外形寸法（長さ×幅×高さ） | 52×18.5×11mm | |
| クランプタイプ | 閉口式 | |
付属品・オプション
品名 | 数量 |
|---|---|
プローブ本体 | 1個 |
接続ケーブル（CK-317F） | 1本 |
取扱説明書 | 1部 |
保証書 | 1枚 |
