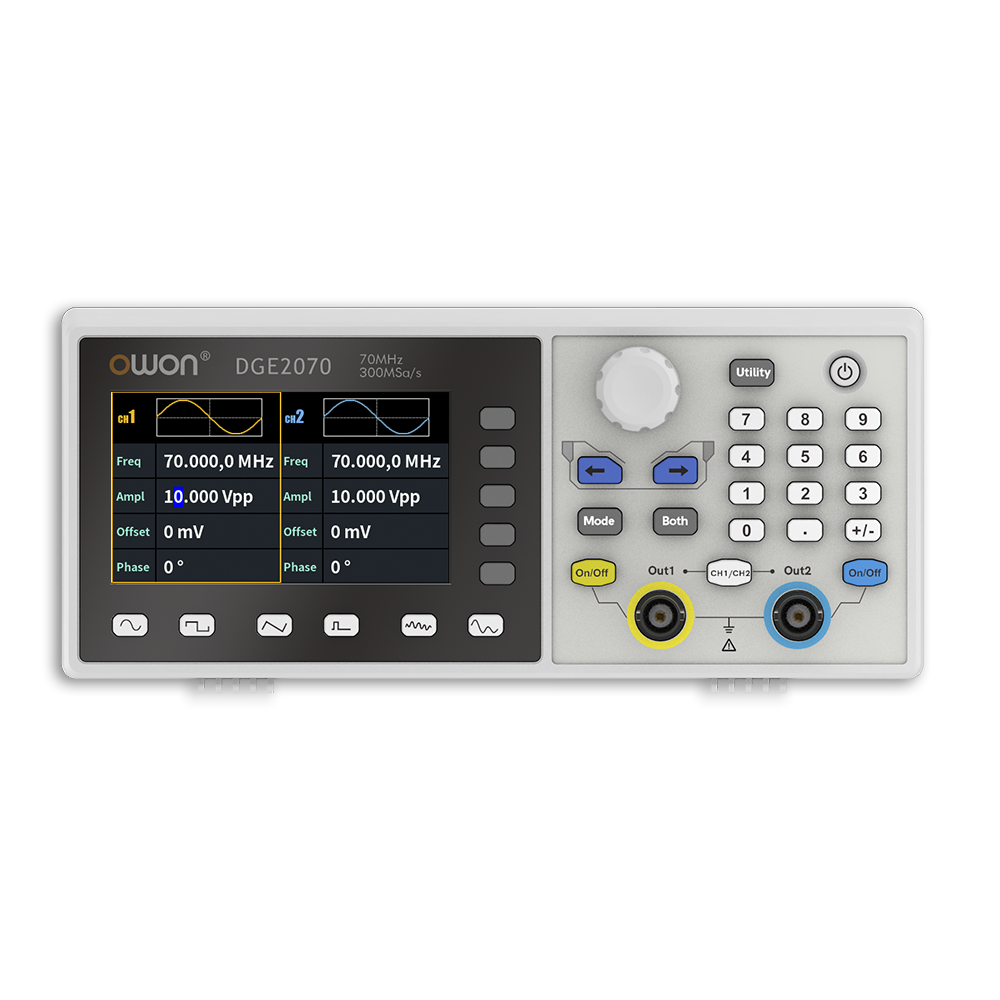

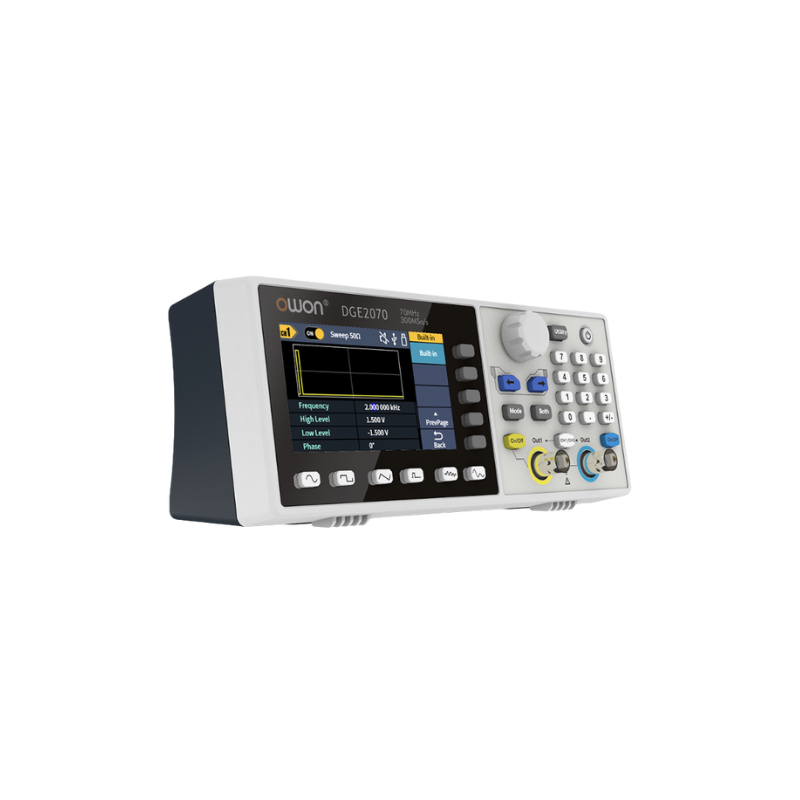

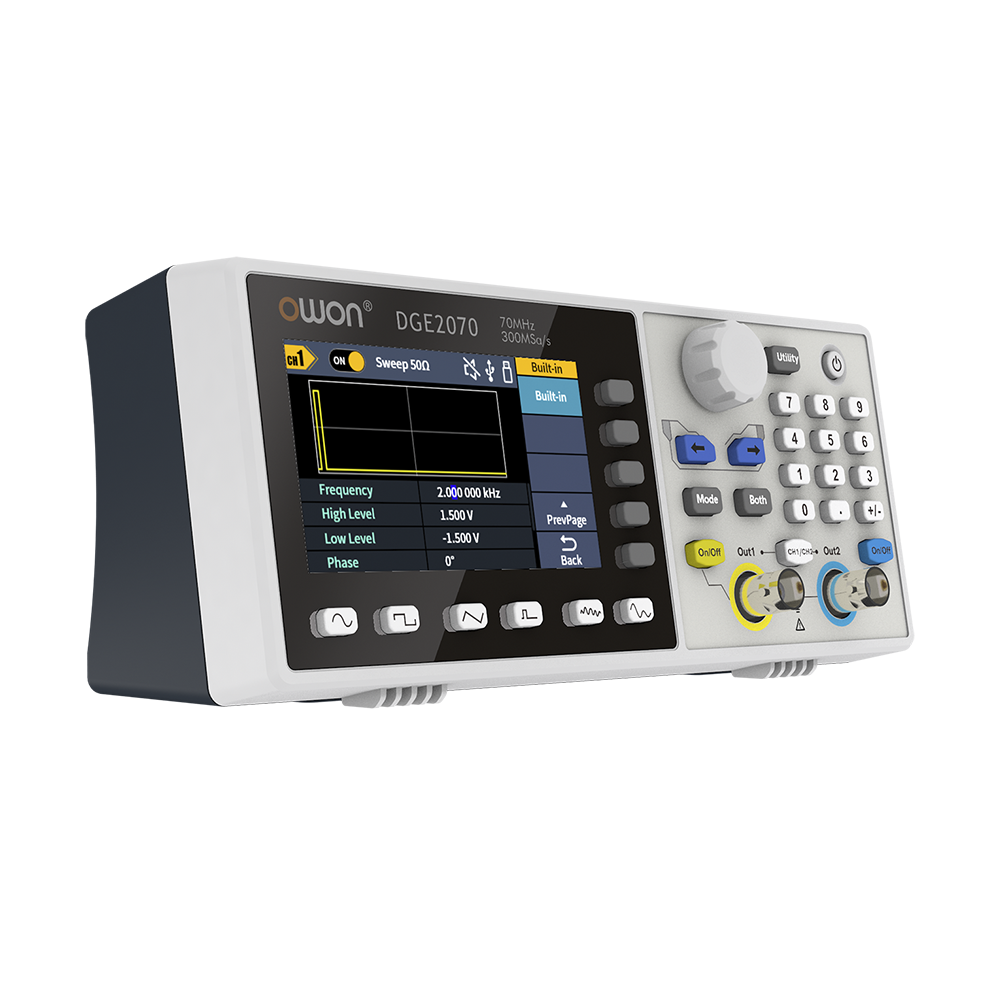

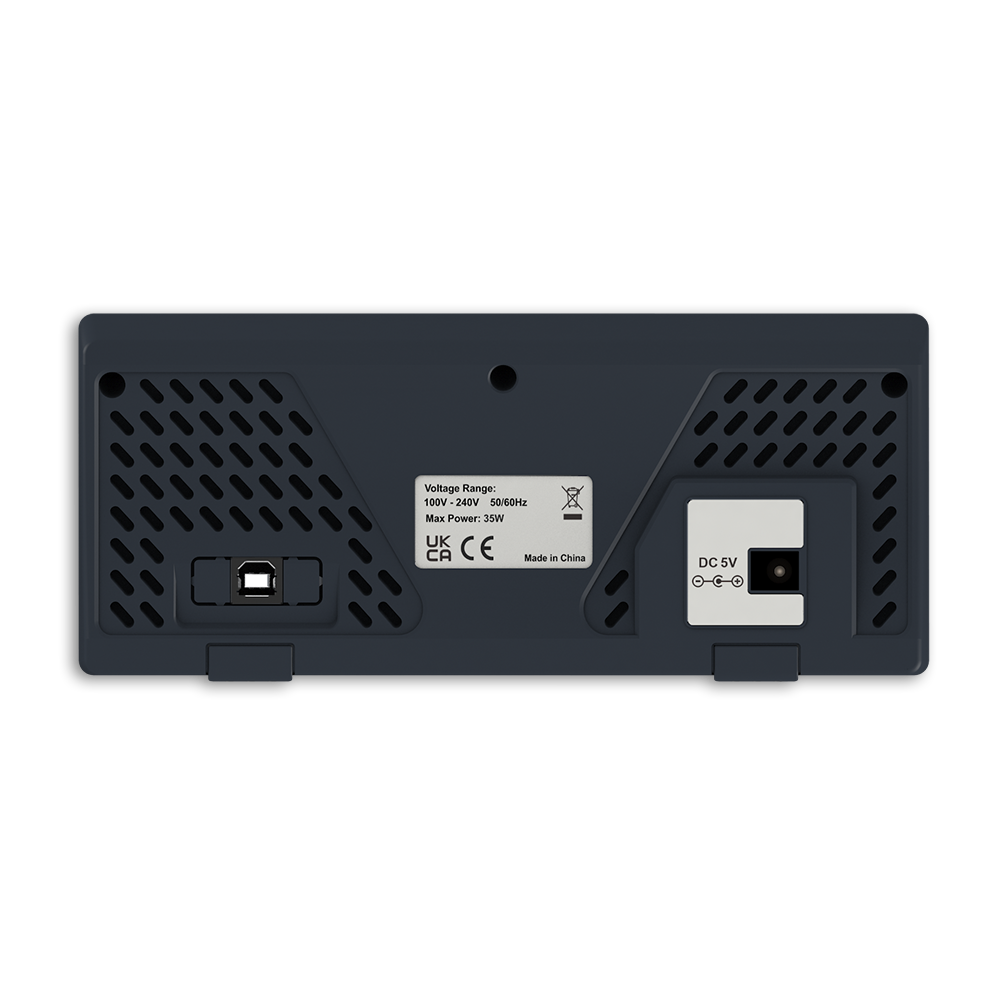

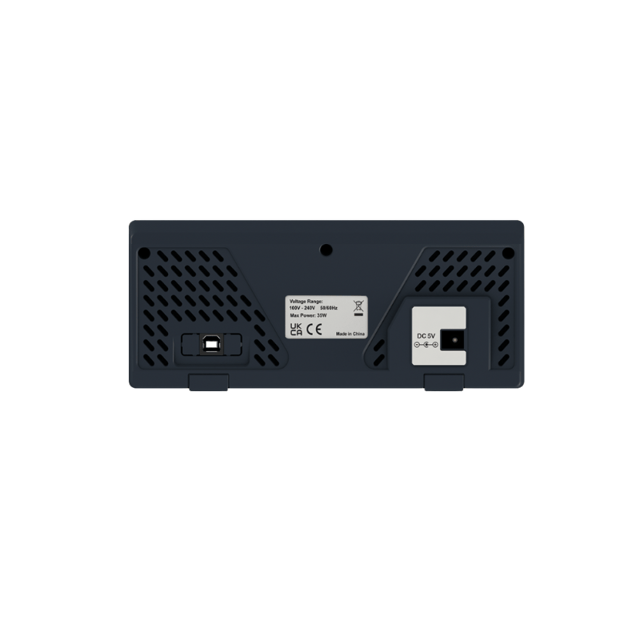

OWON DGE2000シリーズ 任意波形・ファンクション・ジェネレータ 35MHz、2ch
+ 最高出力周波数：70MHz、 最高サンプルレート：300MSa/s + 垂直分解能：14ビット、 最大任意波形長：8kポイント + 5種の基本波形、150種のビルトイン波形、ユーザー定義任意波形 + AM、FM、PM、FSK、スイープ、バースト + SCPIコマンドをサポート、USBデバイス・ポート経由でリモート・コントロール可能 + 3.6インチTFTカラー液晶ディスプレイ + 使いやすい小型で薄型のボディ
- 型番
- DGE2035
- メーカー
- OWON
- シリーズ
- DGE2000シリーズ
- カテゴリ
- 任意波形・ファンクション・ジェネレータ
製品概要
・ 最高出力周波数：70MHz、 最高サンプルレート：300MSa/s
・ 垂直分解能：14ビット、 最大任意波形長：8kポイント
・ 5種の基本波形、150種のビルトイン波形、ユーザー定義任意波形
・ AM、FM、PM、FSK、スイープ、バースト
・ SCPIコマンドをサポート、USBデバイス・ポート経由でリモート・コントロール可能
・ 3.6インチTFTカラー液晶ディスプレイ
・ 使いやすい小型で薄型のボディ

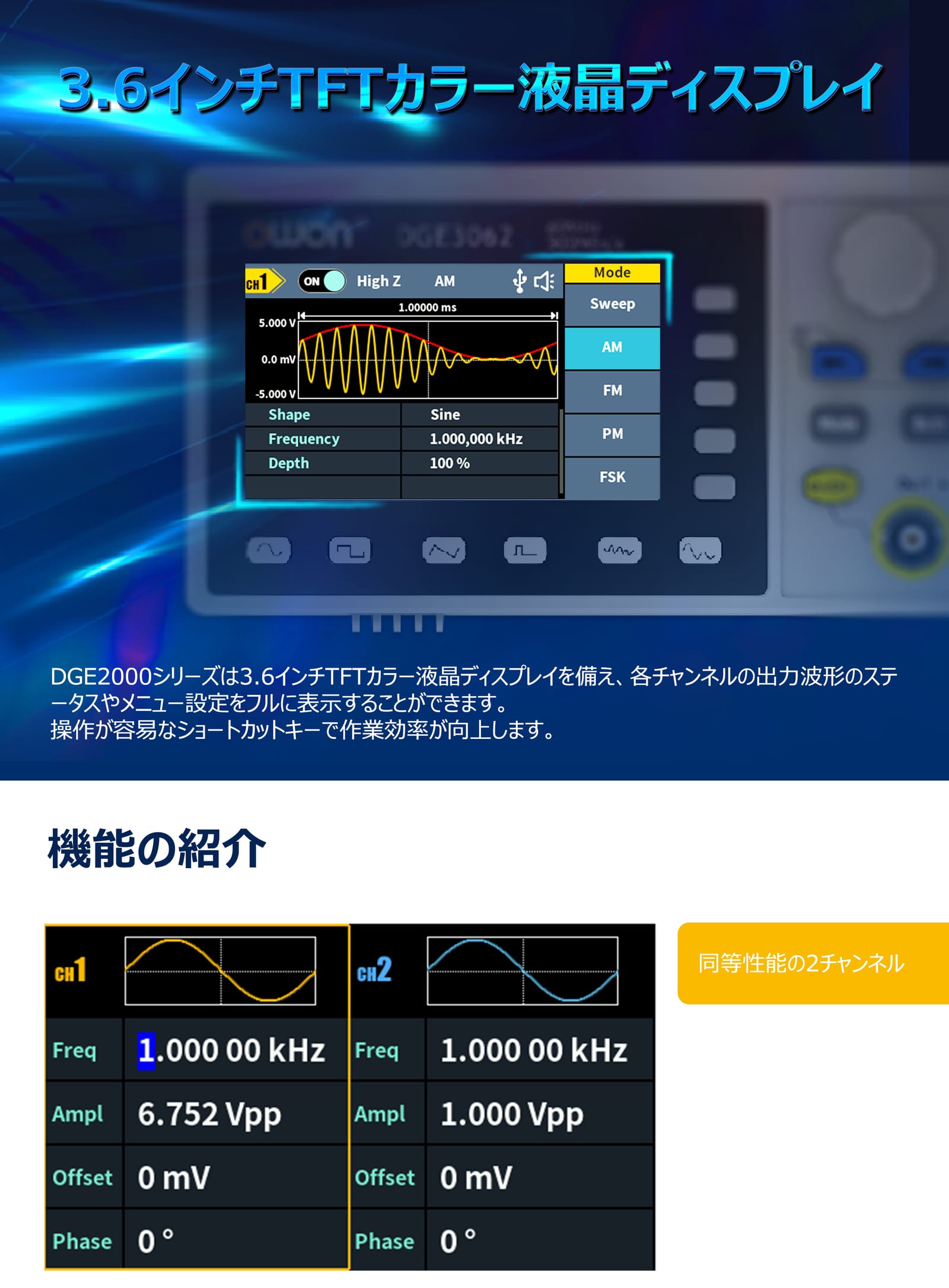

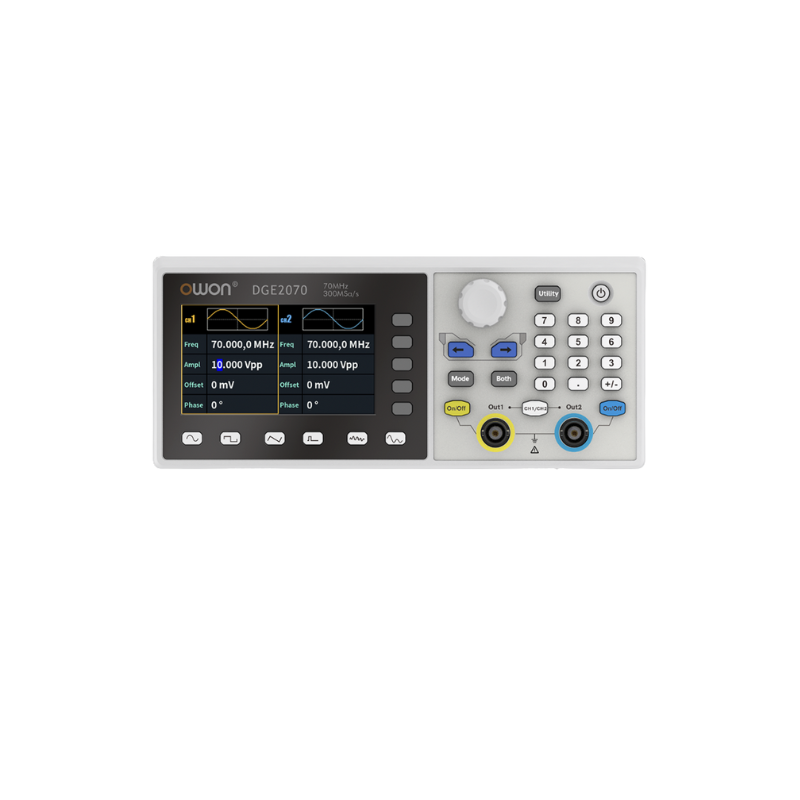

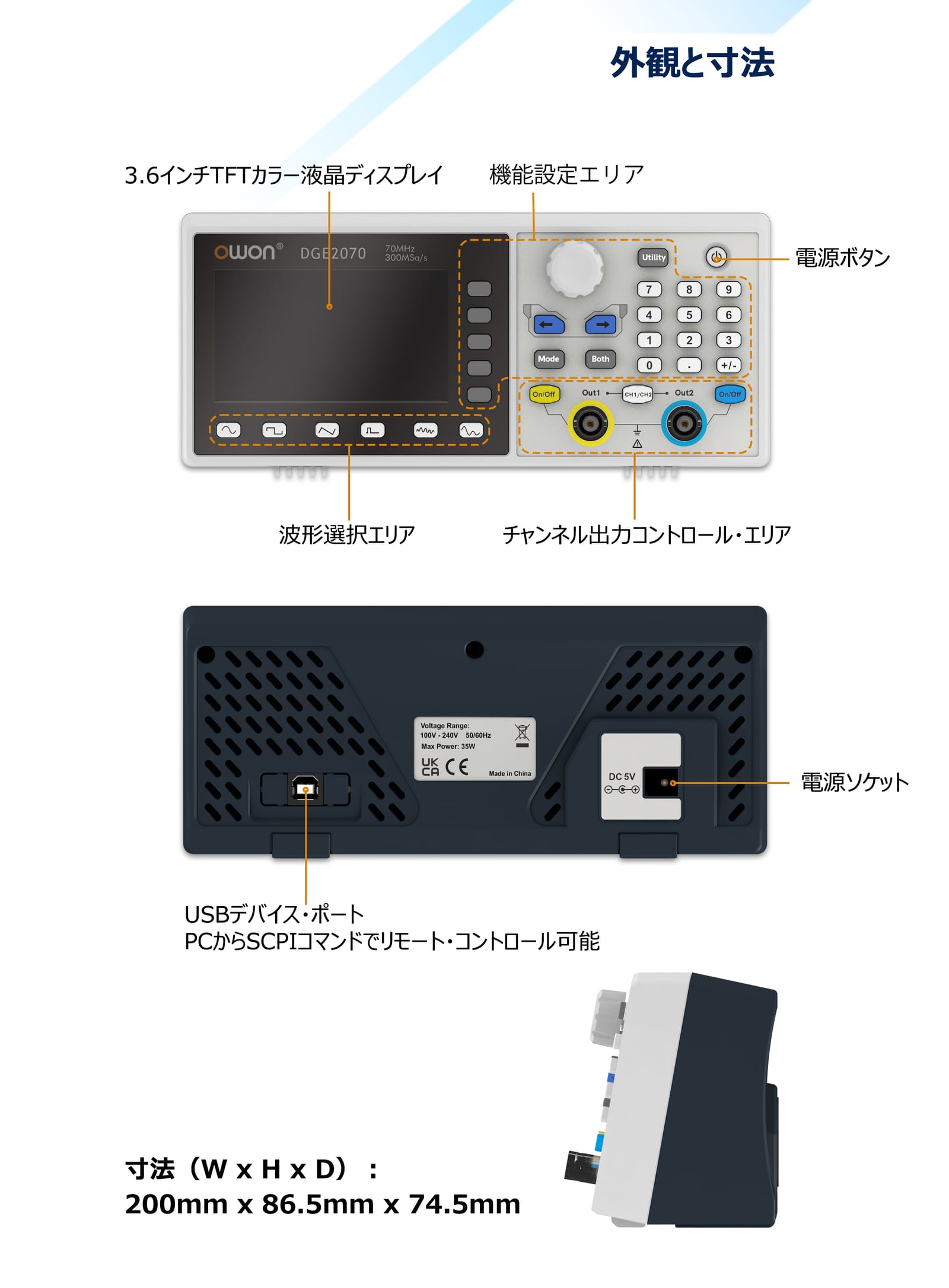

■3.6インチTFTカラー液晶ディスプレイ
DGE2000シリーズは3.6インチTFTカラー液晶ディスプレイを備え、各チャンネルの出力波形のステータスやメニュー設定をフルに表示することができます。
操作が容易なショートカットキーで作業効率が向上します。
■機能紹介①

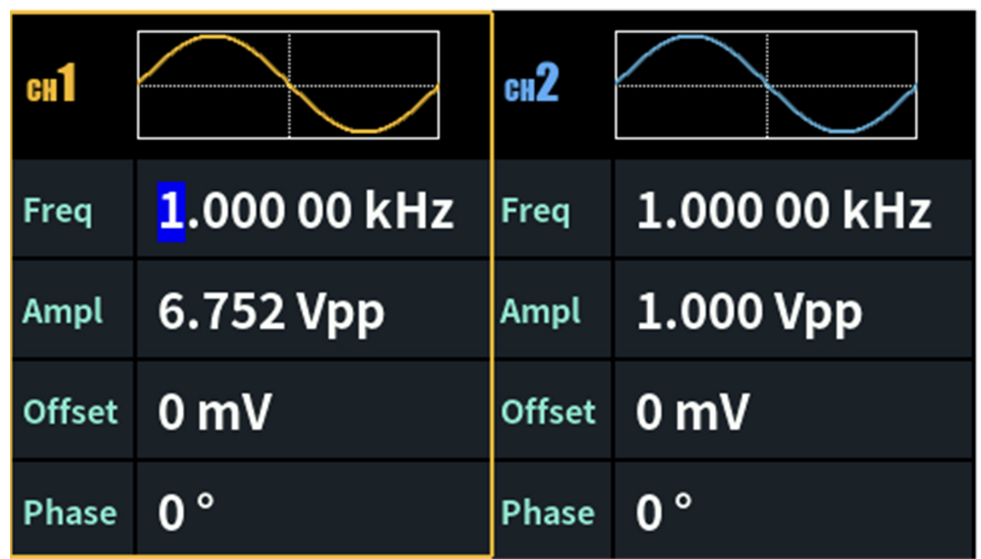

同等性能の2チャンネル
■機能紹介②

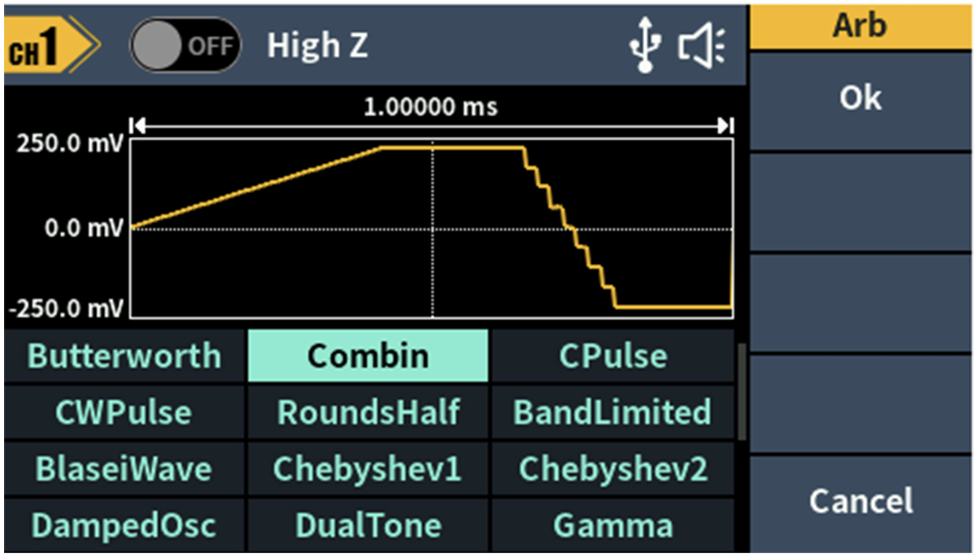

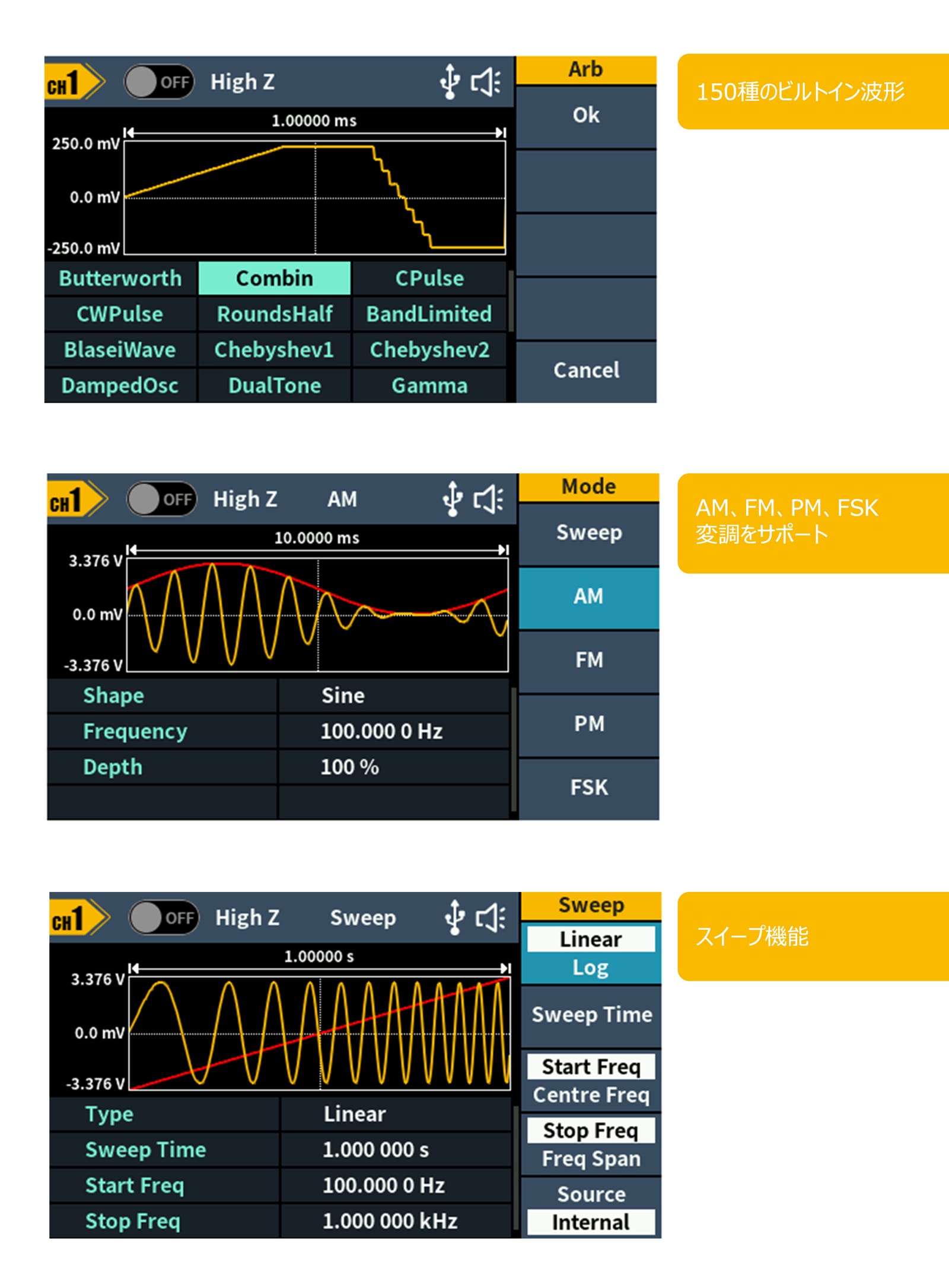

150種のビルトイン波形
■機能紹介③

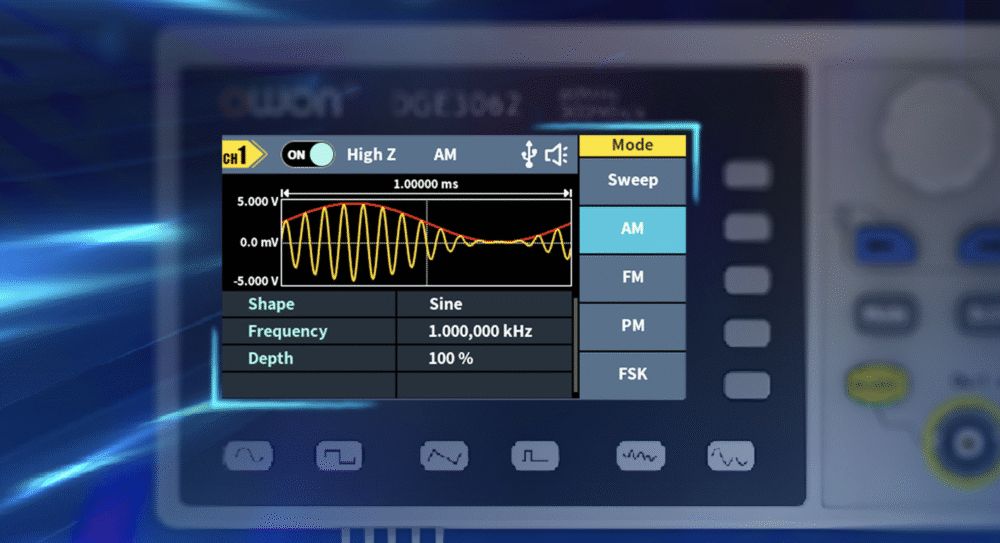

AM、FM、PM、FSK変調をサポート
■機能紹介④

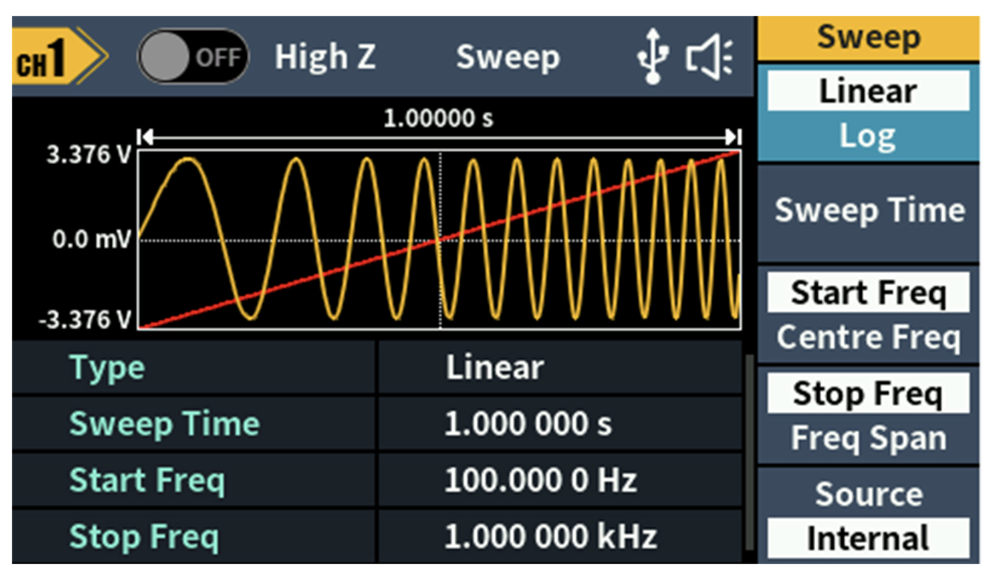

スイープ機能
■機能紹介⑤

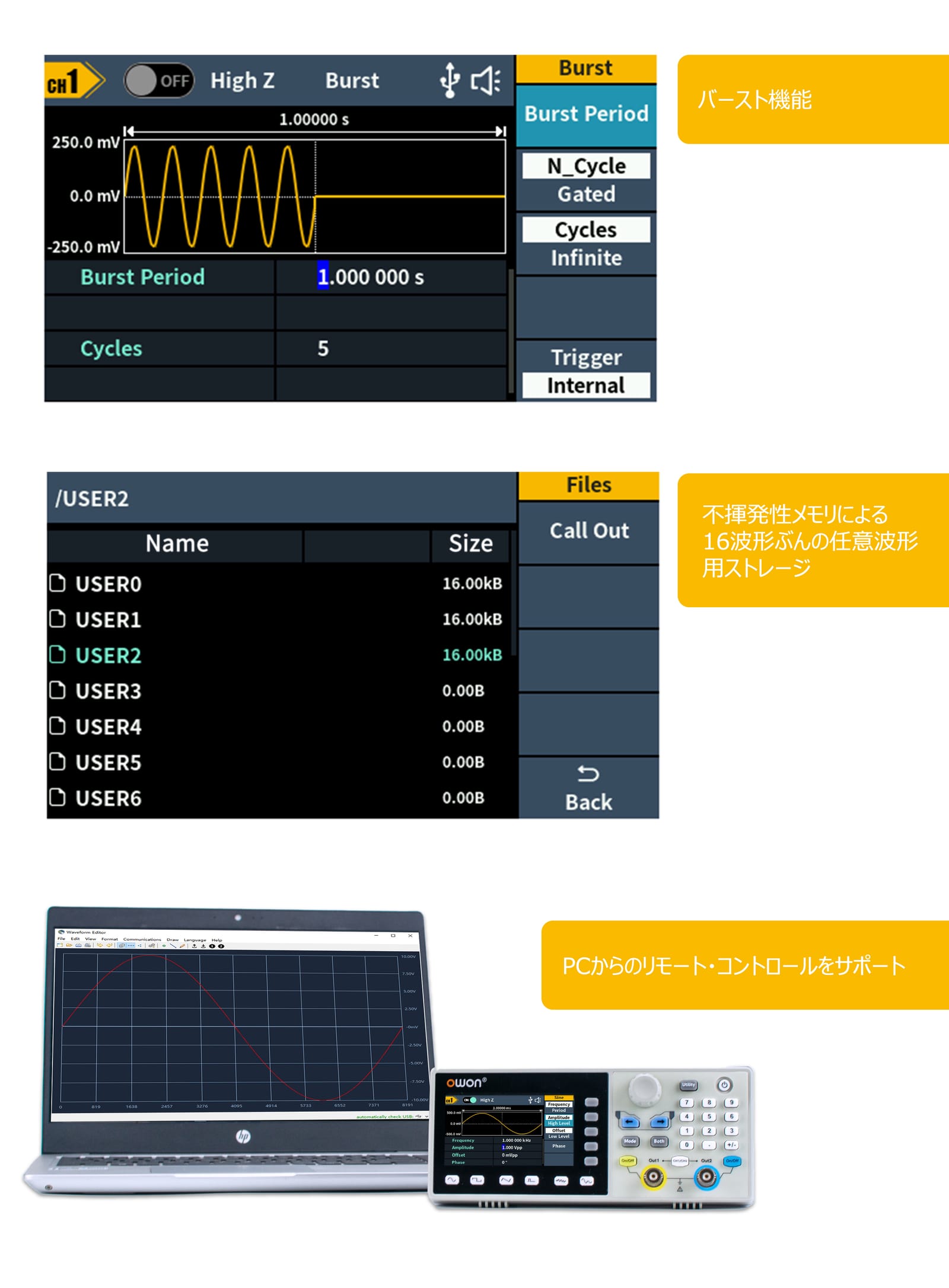

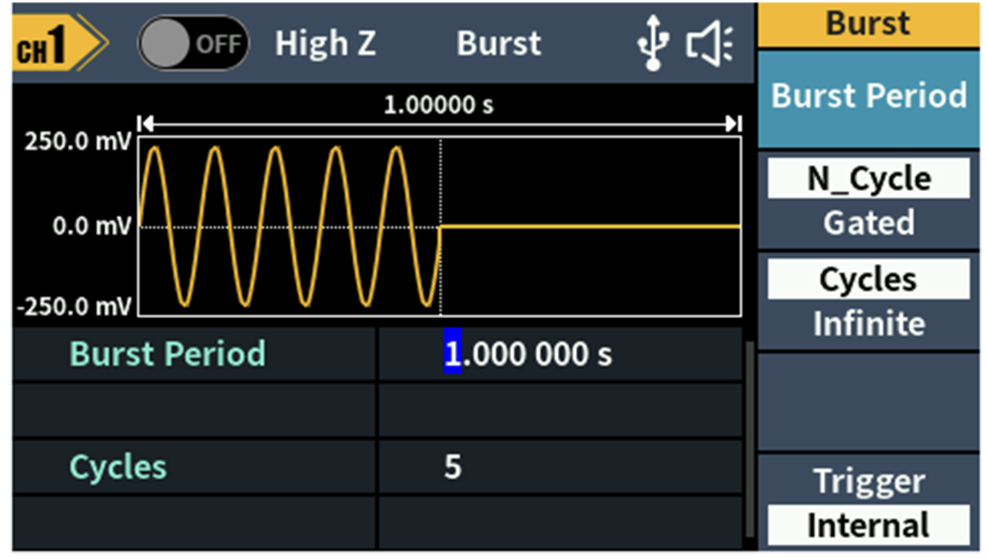

バースト機能

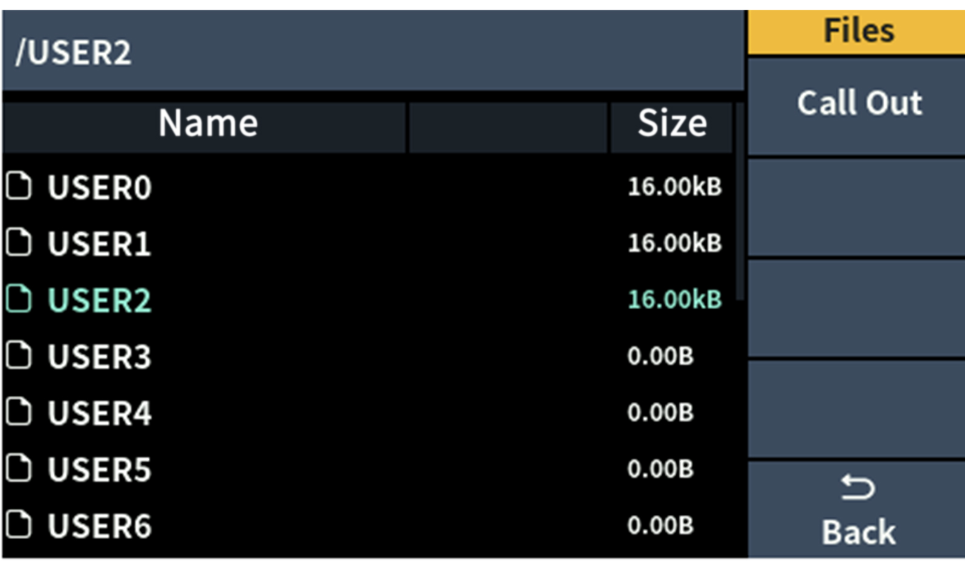

不揮発性メモリによる16波形ぶんの任意波形用ストレージ
■機能紹介⑥

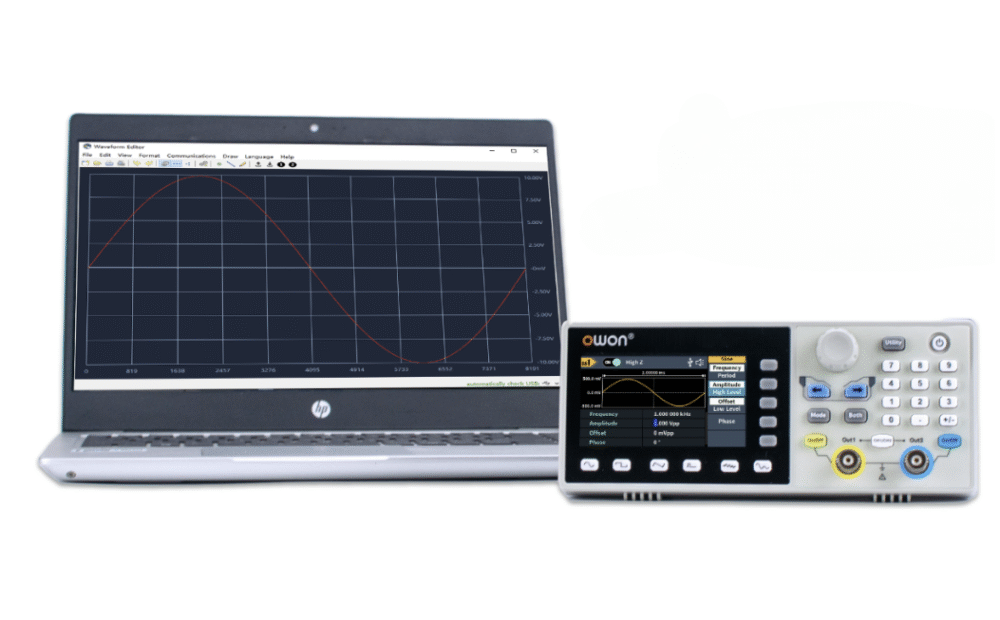

PCからのリモート・コントロールをサポート
規格表
| 型番 | DGE2035 | DGE2070 |
|---|---|---|
| ディスプレイ | 3.6- inch TFT LCD with resolution 480 x 272 | |
| チャンネル数 | 2 | |
| 垂直分解能 | 14 bits | |
| 周波数分解能 | 1 μHz or 7桁 | |
| 通信インターフェース | USB Device | |
| 出力周波数 | 35MHz | 70MHz |
| サンプルレート | 125MSa/s | 300MSa/s |
| 寸法 (W x H x D) | 200mm x 68.5mm x 74.5mm | |
| 重量（本体） | 0.5kg | |
| 出力インピーダンス | 50Ω (typical) | |
| ビルトイン波形 | 2mHz -10MHz | |
| パルス | 2mHz - 15MHz | 2mHz - 20MHz |
| ノイズ | 20MHz (-3dB，typical) | |
| 任意波形 | ||
| 波形長 | 2 - 8K points | |
| サンプルレート | 125Ma/s | 300Ma/s |
| 基本波形 | sine, square, pulse, ramp, and noise | |
| 方形波 | 2mHz - 15MHz | 2mHz - 20MHz |
| ランプ波 | 2mHz - 1MHz | 2mHz - 2MHz |
| 波形 | ||
| ビルトイン/任意波形 | exponential rise, exponential fall, sin(x)/x, step wave, and others, total 150 built-in waveforms, and user-defined arbitrary waveform | |
| 振幅 | ||
| DC オフセット分解能 | 1mV or 4digits | |
| DCオフセット確度 | ±(1 % of |setting| + 1 mV + amplitude Vpp x 0.5%) | |
| 50Ω負荷の場合 | 1mVpp - 10Vpp（≤10MHz） 1mVpp - 5Vpp （≤70MHz） | |
| DC Offset Range (AD+DC) | ±(10 Vpk – Amplitude Vpp/2) high resistance（≤10MHz） ±(4 Vpk – Amplitude Vpp/2) high resistance（≤35MHz） ±(5 Vpk – Amplitude Vpp/2) 50 Ω（≤10MHz） ±(2 Vpk – Amplitude Vpp/2) 50 Ω（≤35MHz） | ±(10 Vpk – Amplitude Vpp/2) high resistance（≤10MHz） ±(4 Vpk – Amplitude Vpp/2) high resistance（≤70MHz） ±(5 Vpk – Amplitude Vpp/2) 50 Ω（≤10MHz） ±(2 Vpk – Amplitude Vpp/2) 50 Ω（≤70MHz） |
| バースト | ||
| バースト | ||
| 波形 | Sine wave, square wave, ramp wave, pulse wave and arbitrary wave (Except DC) | |
| タイプ | N-Cycle | |
| トリガ・ソース | Internal, manual | |
| キャリア周波数 | 2 mHz ≤ Offset ≤ Maximum frequency of corresponding carrier /2 | |
| スイープ | ||
| スイープ | ||
| キャリア | Sine, rectangular wave, ramp wave, arbitrary wave(Except DC) | |
| 最小/最大スタート周波数 | 1 μHz（minimum）/ maximum frequency of corresponding carrier | |
| 最小/最大ストップ周波数 | 1 μHz（minimum）/ maximum frequency of corresponding carrier | |
| トリガ・ソース | internal, manual | |
| 周波数 | ||
| サイン波 | 2mHz - 35MHz | 2mHz - 70MHz |
| 周波数安定度 | 0±40℃で±30ppm | |
| 周波数エージングレート | ±30ppm/年 | |
| 変調等 | ||
| 変調等 | ||
| タイプ | AM, FM, PM, FSK, sweep, Burst | |
| 内部変調周波数 | 2 mHz to 100 kHz | |
付属品・オプション
標準付属品 | 数量 |
|---|---|
クイックガイド | 1 |
BNCケーブル | 1 |
BNCーワニ口ケーブル | １ |
USB電源アダプタ | 1 |
USB ー DCコード | 1 |
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Q入出力端子が少ないようですが？
A信号出力端子しかありません。外部トリガ入力等はありませんので、他の機器との連携は苦手です。
Qスイープやバーストはできますか？
Aできます。外部トリガ端子がないので、トリガ条件は内部とマニュアルのみになります。
Q任意波形を出力したい。
A任意波形作成用PCソフトウェアを用意しています。USB通信経由で任意波形データを取り込んで出力できます。
QCSVデータを作成してUSBメモリ経由で任意波形データを出力したい。
AUSBホストポートがないのでUSBメモリには対応できません。
QUSB PD対応電源アダプタで給電できません。
AUSB PDはサポートしていません。5V出力専用USB電源アダプタをご用意ください。
