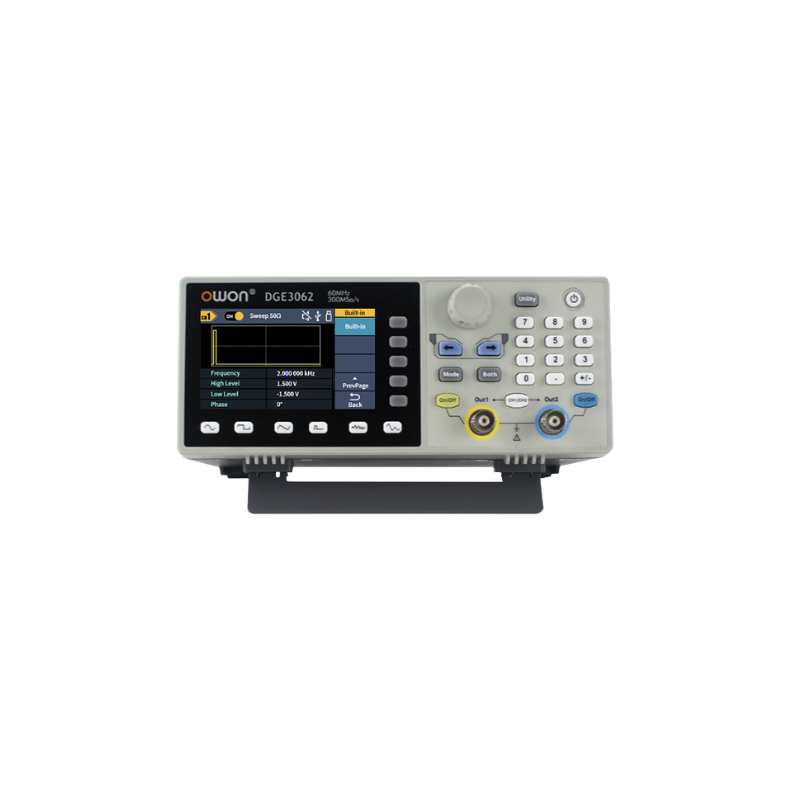

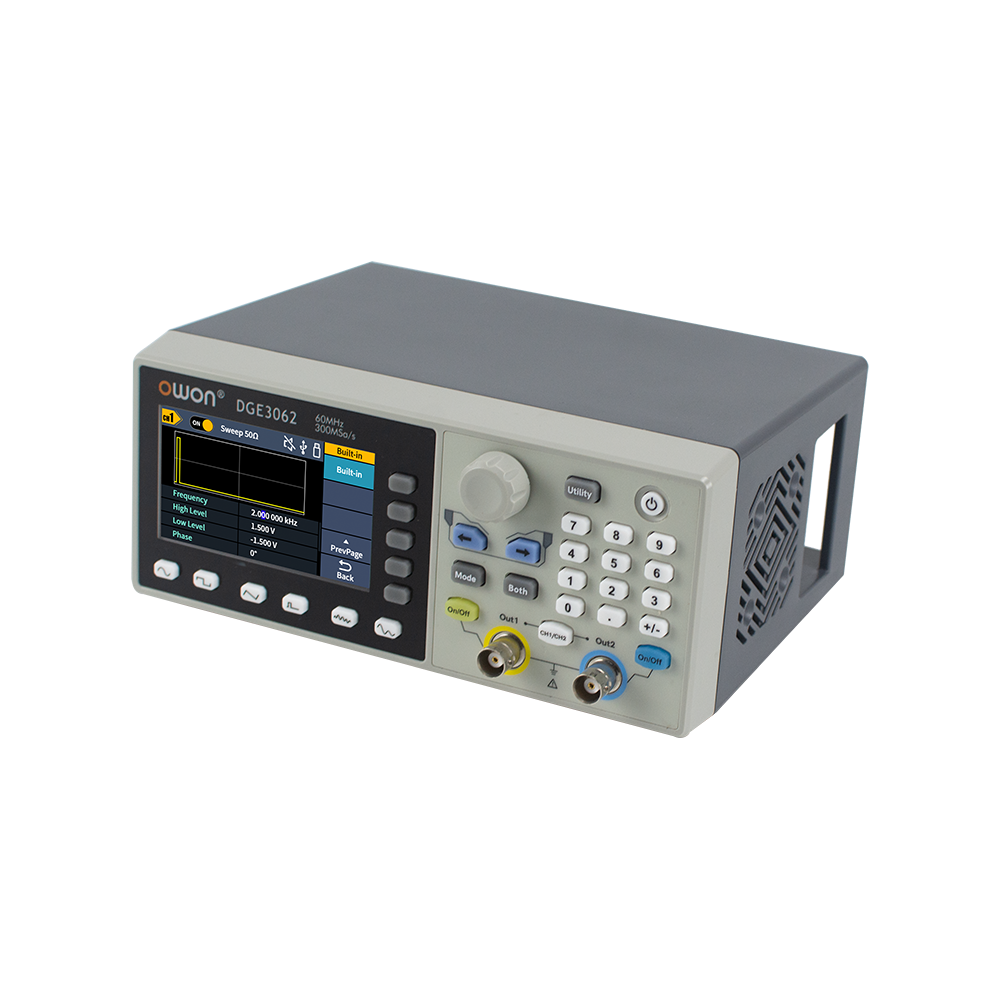

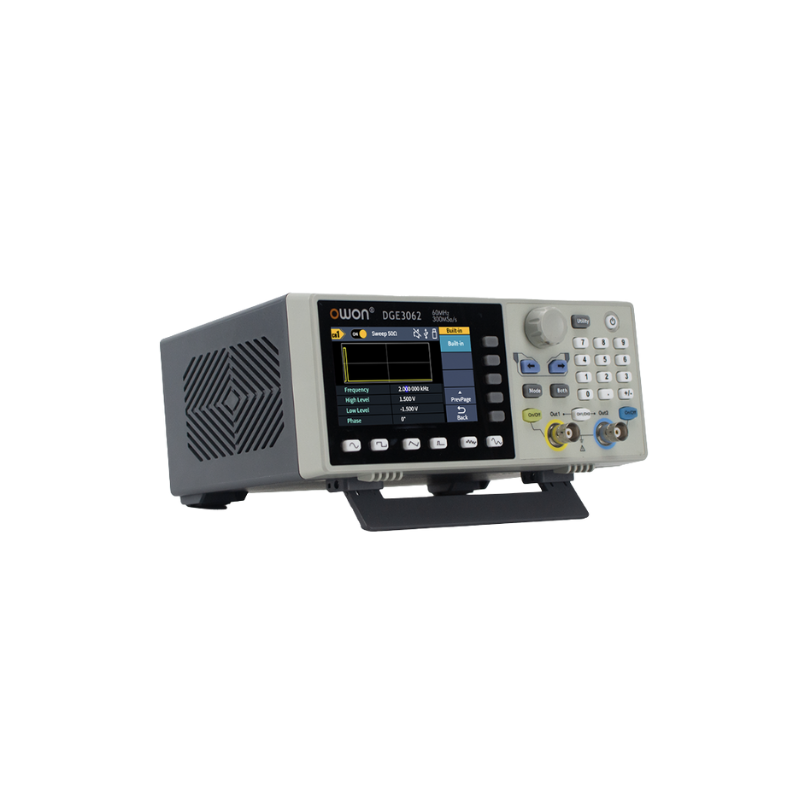

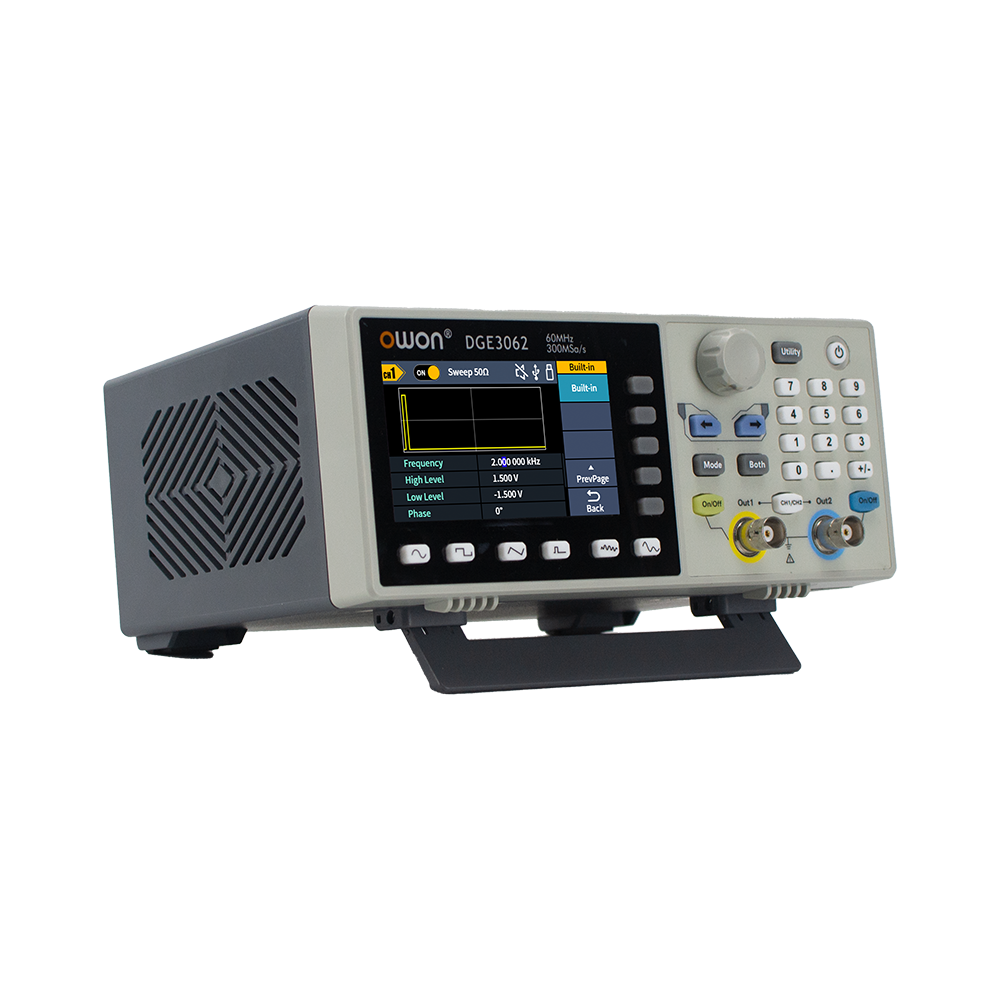

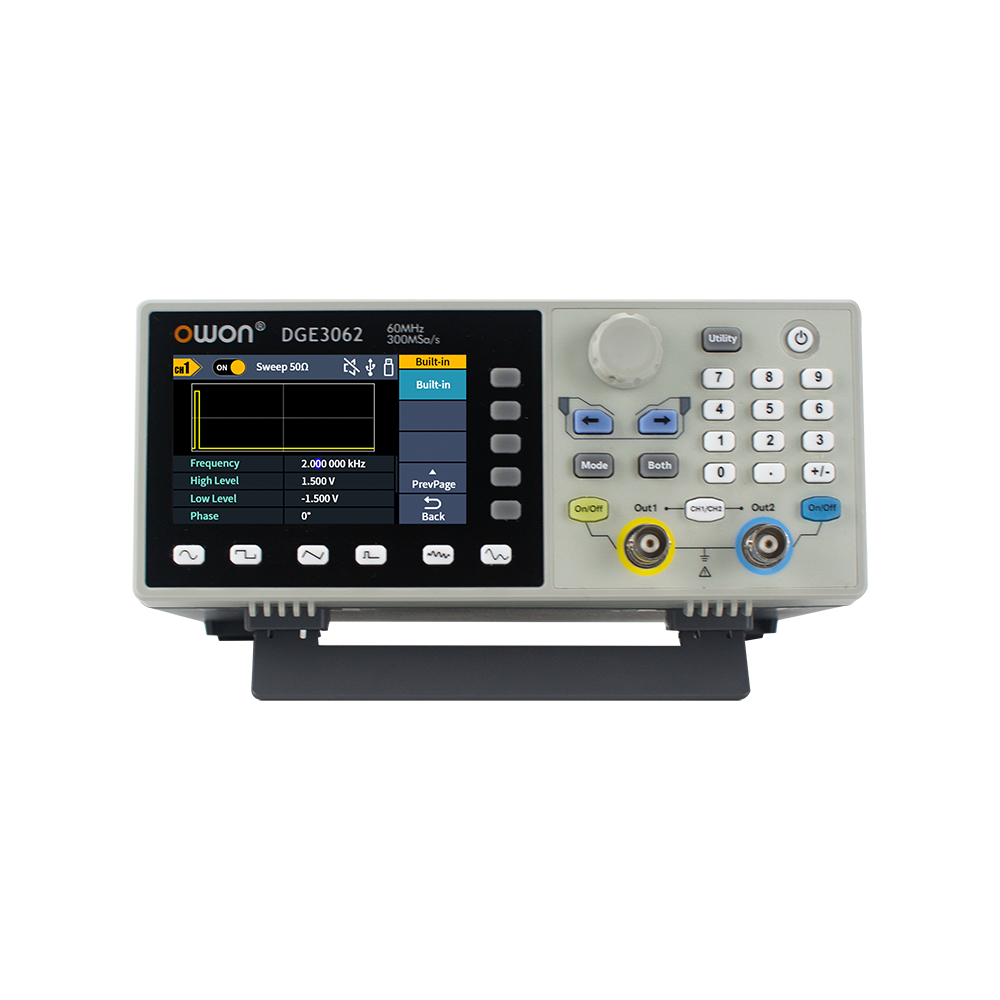

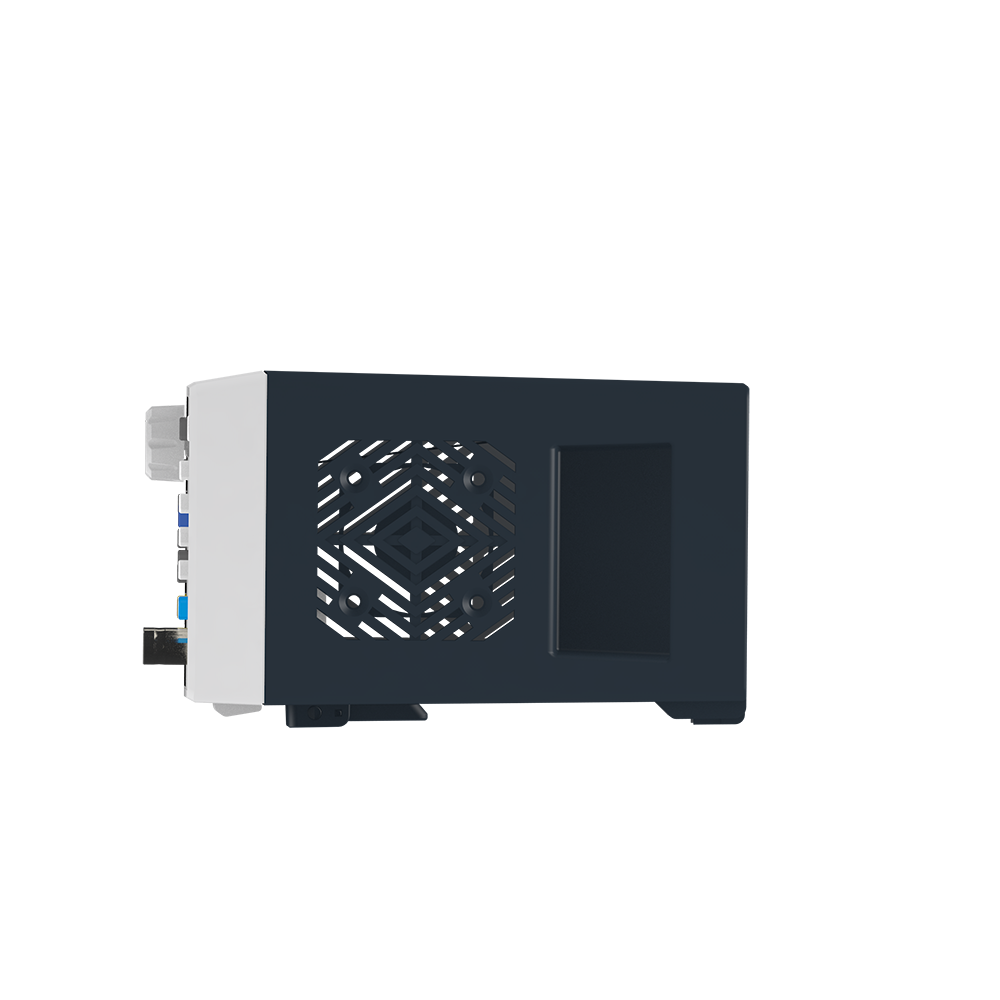

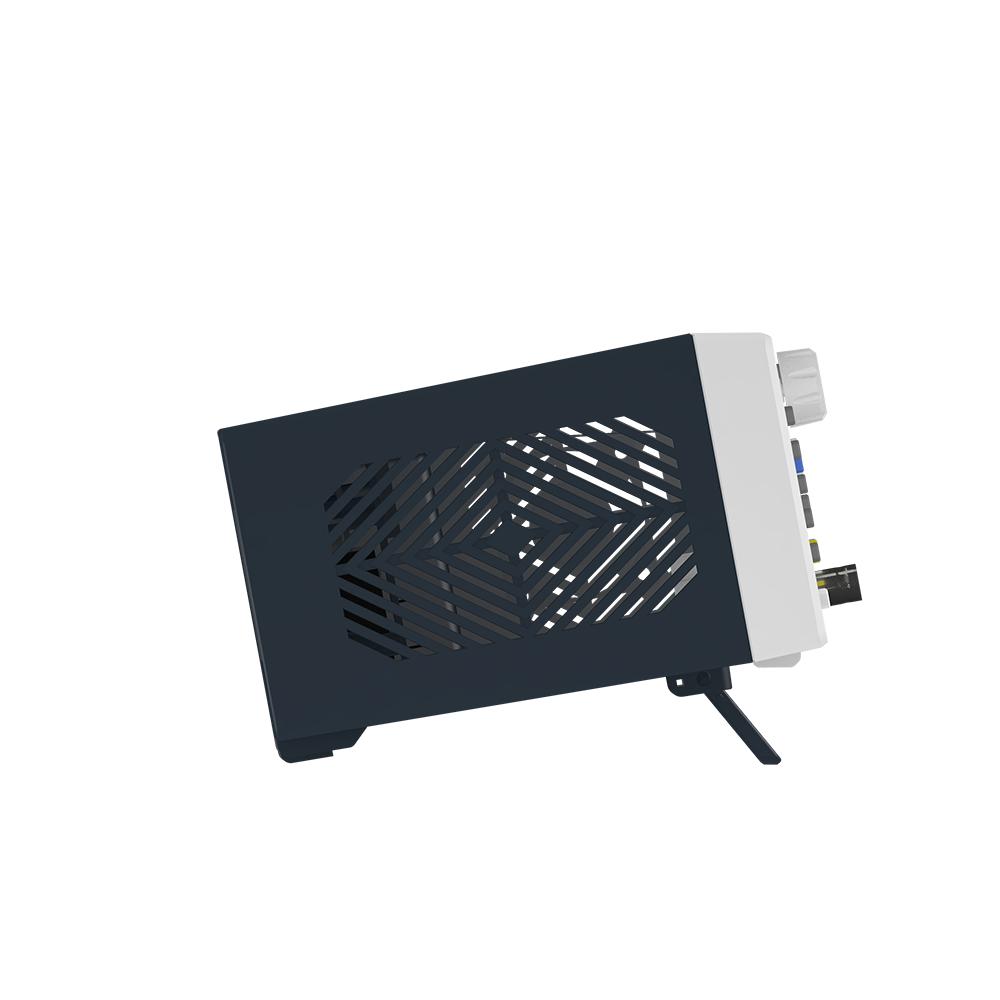

OWON DGE3000シリーズ 任意波形・ファンクション・ジェネレータ 30MHz、2ch
+ 最高出力周波数：60MHz、 最高サンプルレート：300MSa/s + 垂直分解能：14ビット、 最大任意波形長：100kポイント + 5種の基本波形、160種のビルトイン波形、ユーザー定義任意波形 + 多彩な変調機能：AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、 ASK、BPSK、OSK、DSBAM、QPSK + SCPIコマンドをサポート、USBデバイス・ポート経由でリモート コントロール可能 + 3.6インチTFTカラー液晶ディスプレイ、 すべての設定を表示
- 型番
- DGE3032
- メーカー
- OWON
- シリーズ
- DGE3000シリーズ
- カテゴリ
- 任意波形・ファンクション・ジェネレータ
製品概要
・ 最高出力周波数：60MHz、 最高サンプルレート：300MSa/s
・ 垂直分解能：14ビット、 最大任意波形長：100kポイント
・ 5種の基本波形、160種のビルトイン波形、ユーザー定義任意波形
・ 多彩な変調機能：AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、 ASK、BPSK、OSK、DSBAM、QPSK
・ SCPIコマンドをサポート、USBデバイス・ポート経由でリモート コントロール可能
・ 3.6インチTFTカラー液晶ディスプレイ、 すべての設定を表示

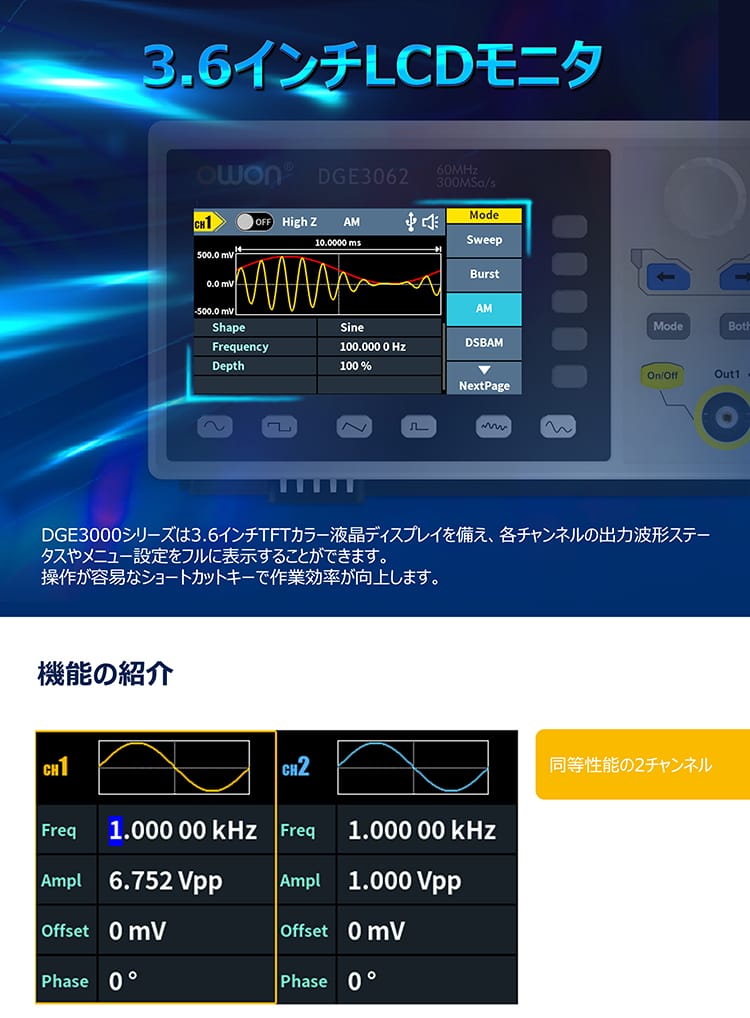

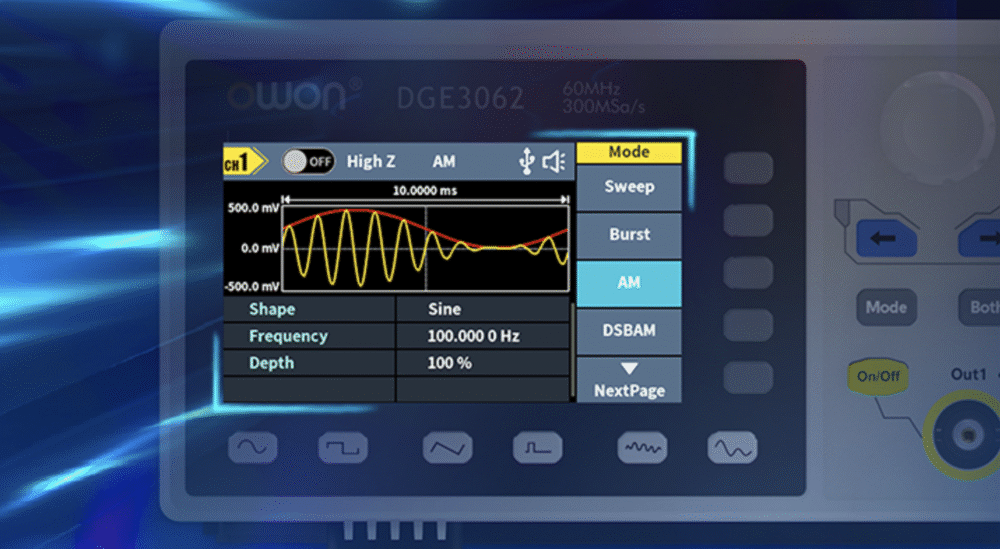

■3.6インチTFTカラー液晶ディスプレイ
DGE3000シリーズは3.6インチTFTカラー液晶ディスプレイを備え、各チャンネルの出力波形のステータスやメニュー設定をフルに表示することができます。
操作が容易なショートカットキーで作業効率が向上します。
■機能紹介①
同等性能の2チャンネル
■機能紹介②

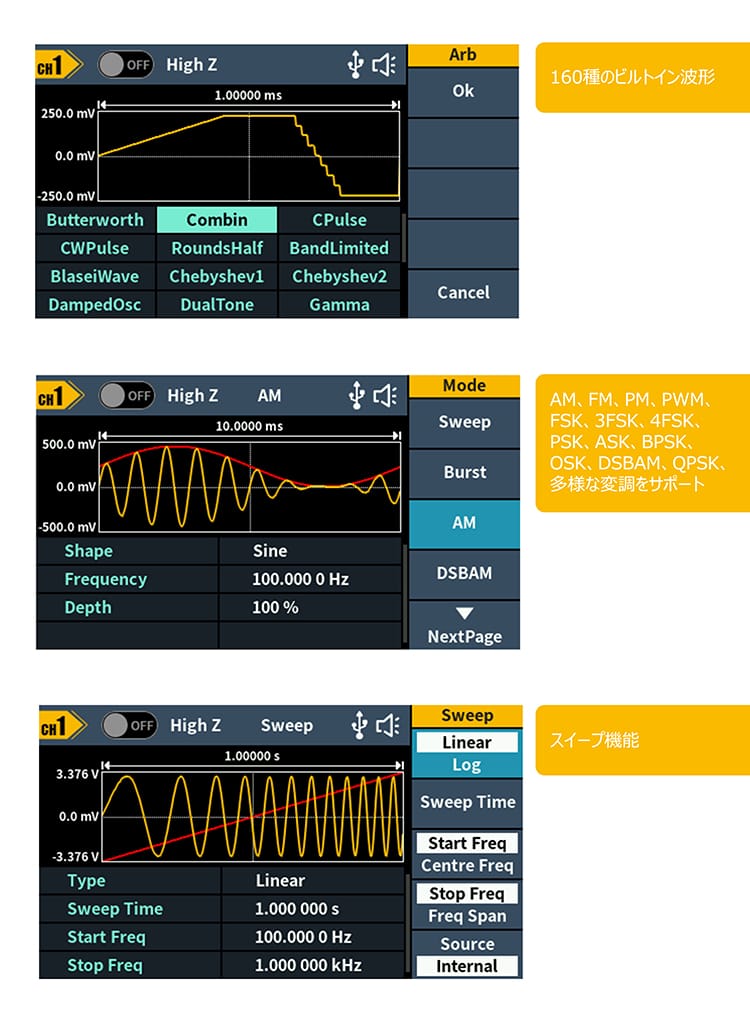

160種のビルトイン波形
■機能紹介③
AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、ASK、BPSK、OSK、DSBAM、QPSK、
多様な変調をサポート
■機能紹介④
スイープ機能
■機能紹介⑤

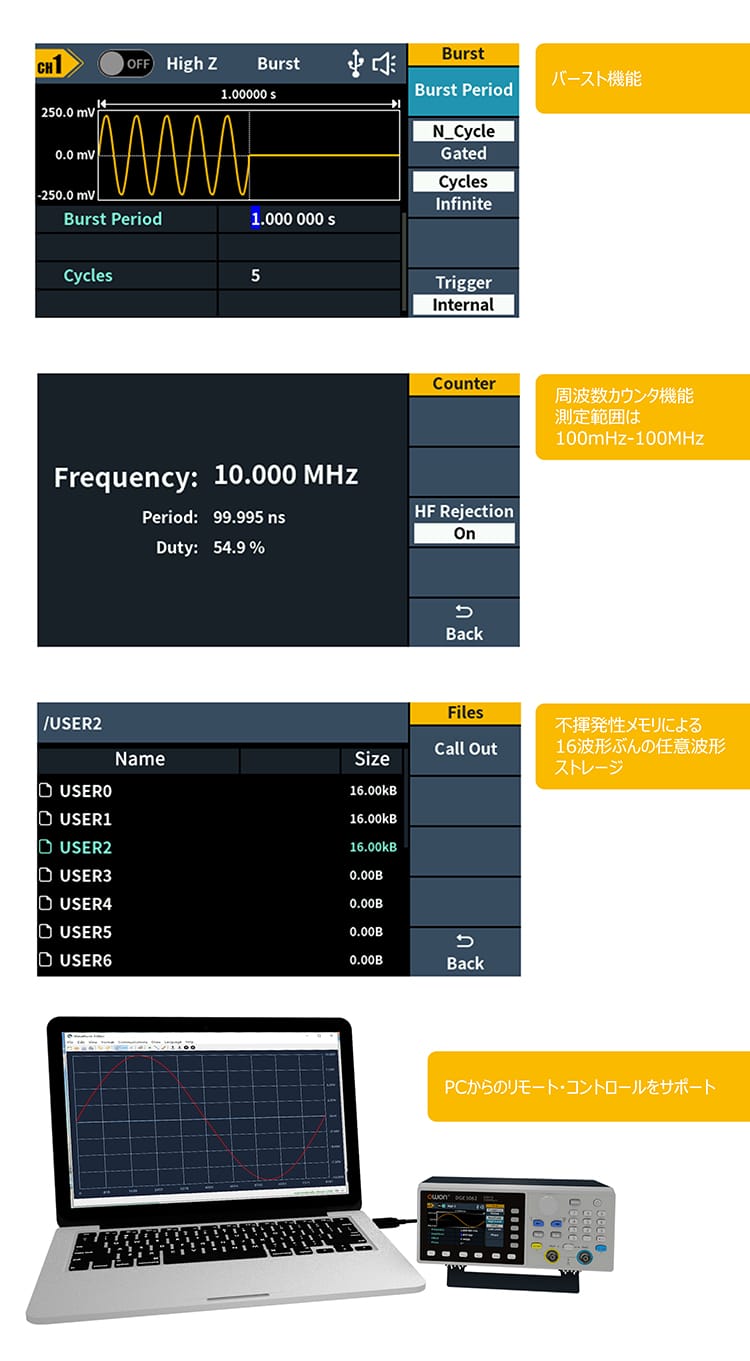

バースト機能
不揮発性メモリによる16波形ぶんの任意波形用ストレージ
■機能紹介⑥

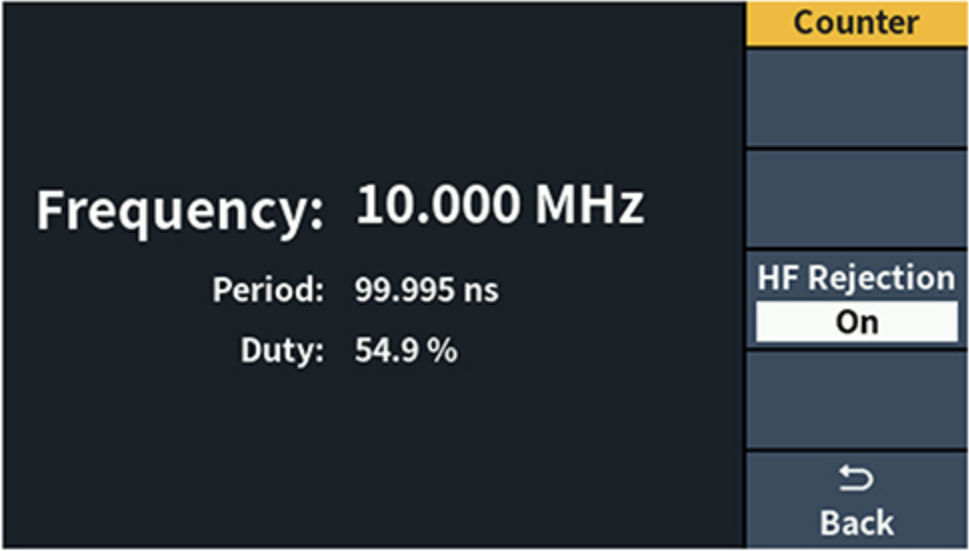

周波数カウンタ機能
測定範囲は100mHz〜100MHz
■機能紹介⑦
PCからのリモート・コントロールをサポート
規格表
| 型番 | DGE3032 | DGE3062 |
|---|---|---|
| ディスプレイ | 3.6 inch 480 x 272 pixels TFT LCD | |
| チャンネル数 | 2 | |
| 周波数範囲 | 100mHz - 100MHz | |
| 垂直分解能 | 14 bits | |
| 周波数分解能 | 6 digits | |

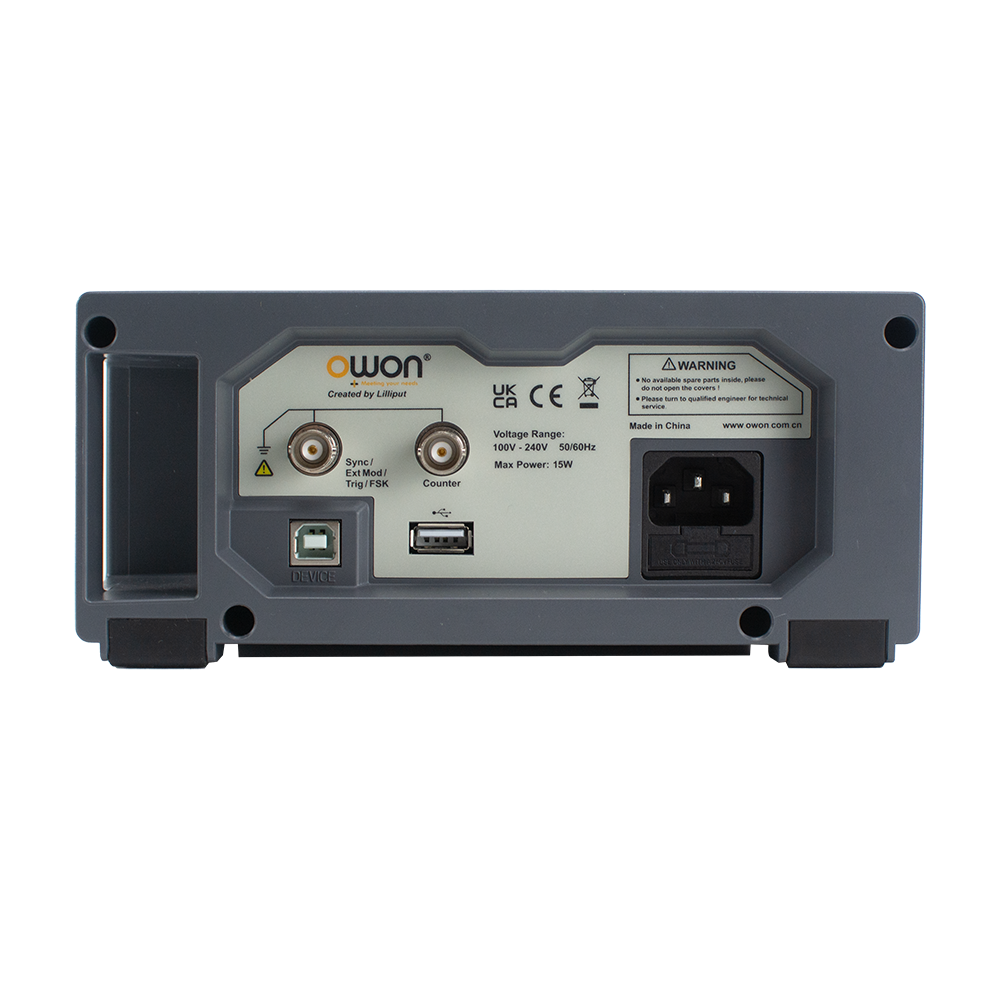

| 通信インターフェース | USB Host, USB Device | |
| サンプルレート | 125MSa/s | 300MSa/s |

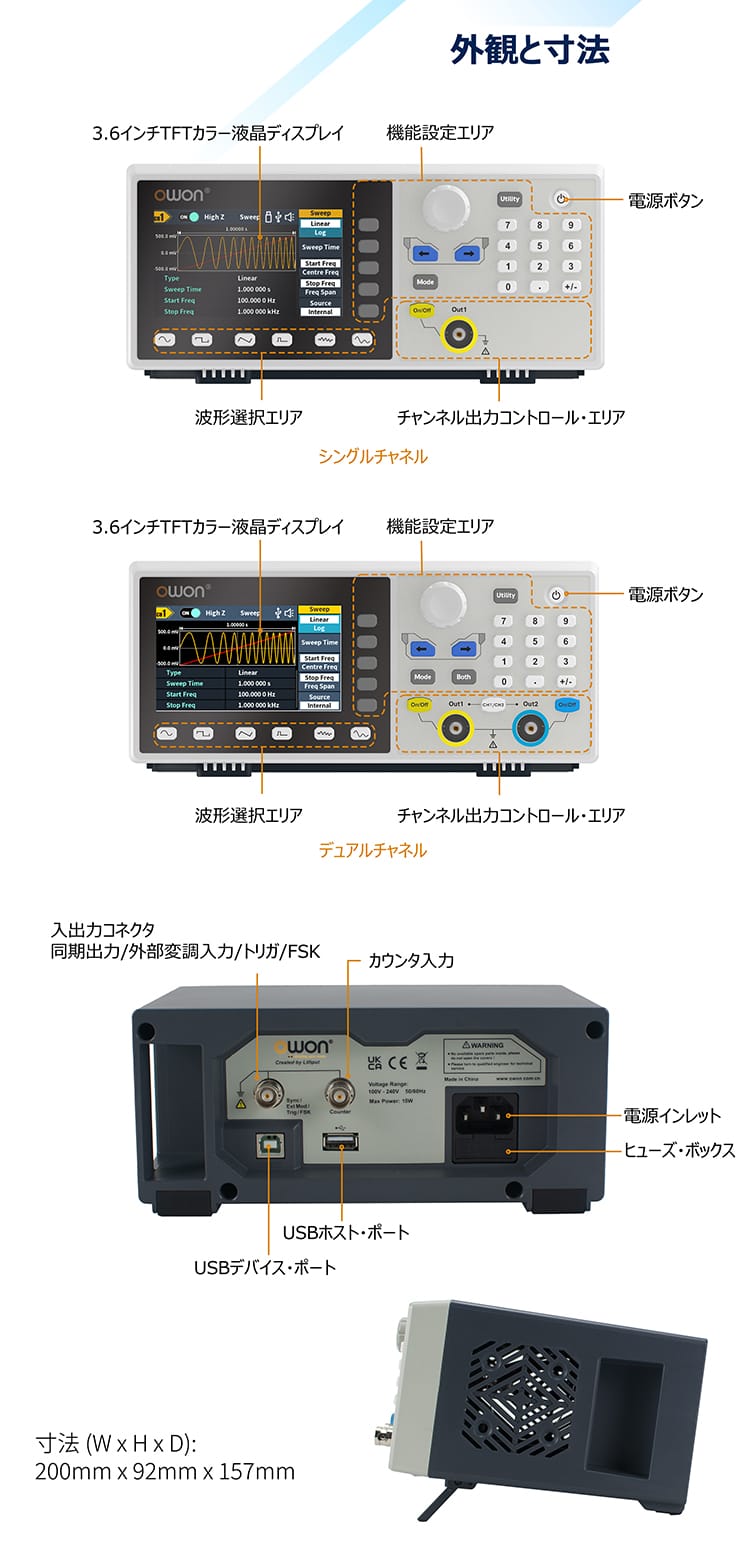

| 寸法（W×H×D） | 200mm x 92mm x 157mm | |
| 出力インピーダンス | 50Ω (typical) | |
| ビルトイン波形 | exponential rise, exponential fall, sin(x)/x, step wave, and others, total 160 built-in waveforms | |
| 最高出力周波数 | 30MHz | 60MHz |
| 任意波形 | ||
| 波形長 | 2 points - 100K points | |
| サンプルレート | 125MSa/s | |
| タイプ | AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、ASK、BPSK、OSK、DSB-AM、QPSK、SUM、Sweep、Burst | |
| 基本波形 | sine, square, pulse, ramp, noise | |
| 測定機能 | Frequency， period | |
| 振幅 | ||
| DC オフセット分解能 | 1mV or 4digits | |
| DCオフセット確度 | ±(1 % of |setting| + 1 mV + amplitude Vpp * 0.5%) | |
| 50Ω負荷にて | 1mVpp - 10Vpp（≤10Hz） 1mVpp - 5Vpp （≤60MHz） | |
| DCオフセット範囲 （AD+DC） | ±(10 Vpk – Amplitude Vpp/2) high resistance ±(5 Vpk – Amplitude Vpp/2) 50 Ω | |
| 入力/出力 | ||
| 入出力モード | external modulation input, external trigger input, Sync output | |
| 周波数（1μHz分解能） | ||
| 周波数（1μHz分解能） | ||
| サイン波 | 1μHz - 30MHz | 1μHz - 60MHz |
| 方形波 | 1μHz - 15MHz | 1μHz - 20MHz |
| パルス波 | 1μHz - 15MHz | 1μHz - 20MHz |
| ランプ波 | 1μHz - 1MHz | 1μHz - 2MHz |
| ノイズ | 20MHz (-3dB，typical) | |
| ビルトイン波形 | 1μHz - 10MHz | |
| 機械仕様 | ||
| 重量（梱包を含まない） | 0.8kg | |
付属品・オプション
標準付属品 | 数量 |
|---|---|
電源コード | 1 |
クイックガイド | 1 |
USBケーブル | １ |
BNCケーブル | 1 |
BNC ーワニ口ケーブル | 1 |
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Qスイープやバーストはできますか？
Aできます。外部トリガ入力可能な端子も備えているので、トリガ条件は内部とマニュアル、外部から選択可能です。
Q任意波形を出力したい。
A任意波形作成用PCソフトウェアを用意しています。USB通信またはUSBメモリ経由で任意波形データをDGE3000に取り込んで出力できます。
Q任意波形作成用PCソフトウェアでDGE3000と通信ができない。
Aシステム設定でUSBデバイスポートの設定を PC にしてください。
QNI-VISAを使った自作アプリでDGE3000を制御したい。
Aシステム設定でUSBデバイスポートの設定を USBTMC にしてください。
QPCで自由に任意波形を編集し、CSVファイル経由でDGE3000に取り込んで出力したい。
Aできます。CSVファイルを任意波形作成用PCソフトウェアで読み込んでから通信、あるいはBINファイルを作成してUSBメモリ経由でDGE3000にデータを取り込むことができます。
