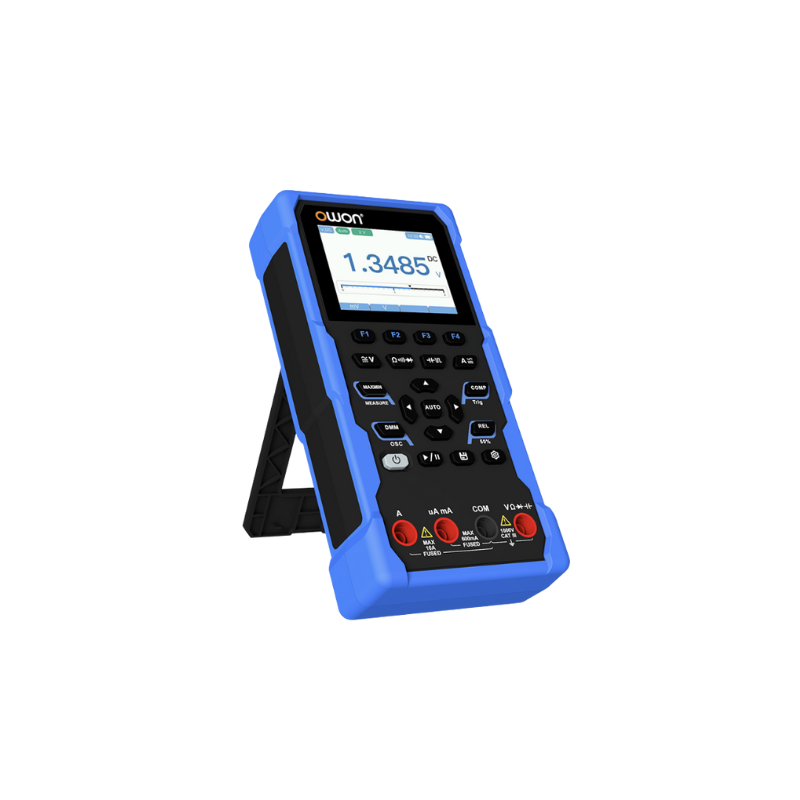

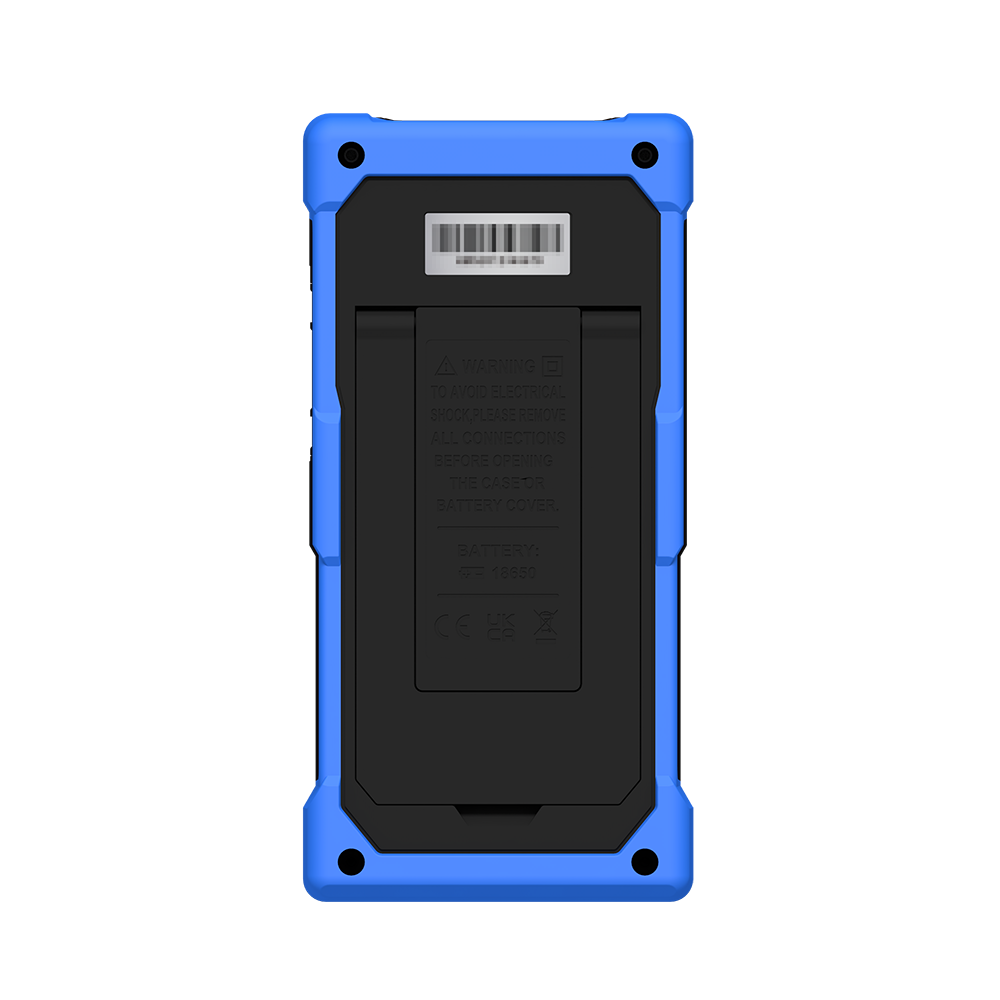

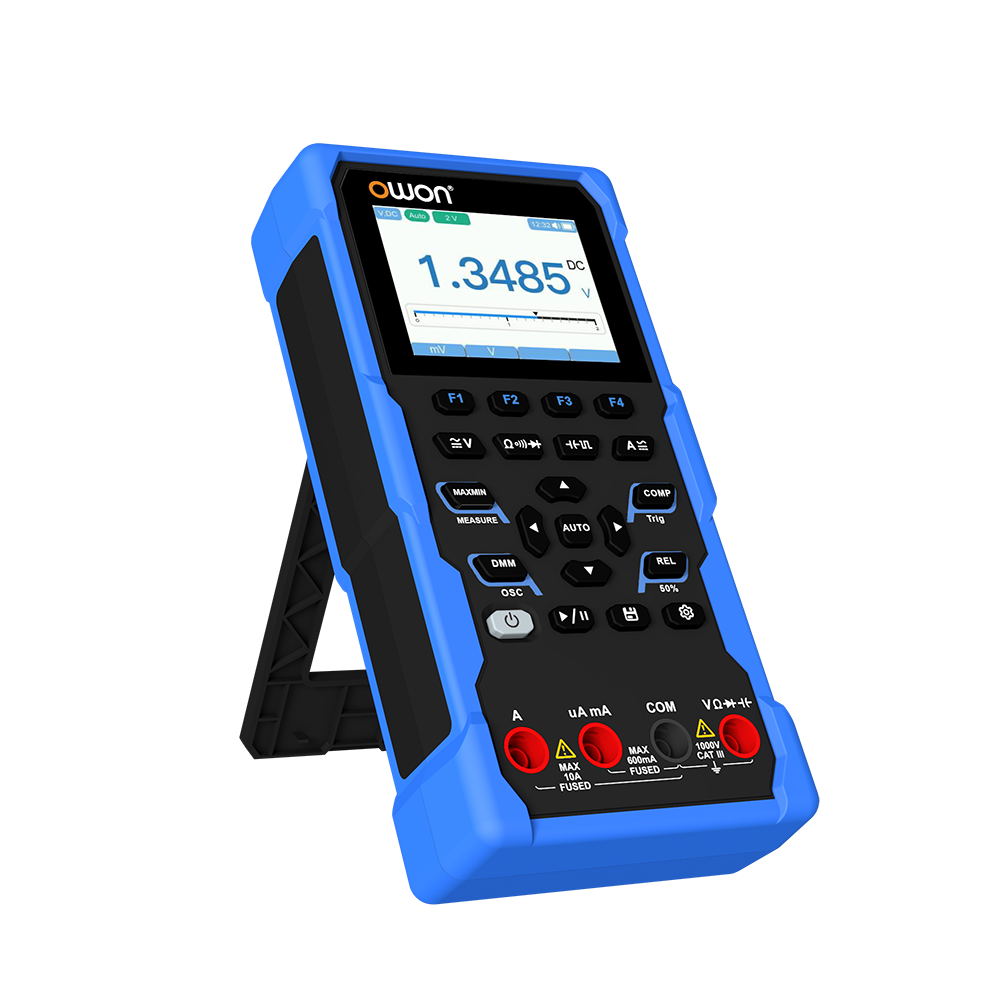

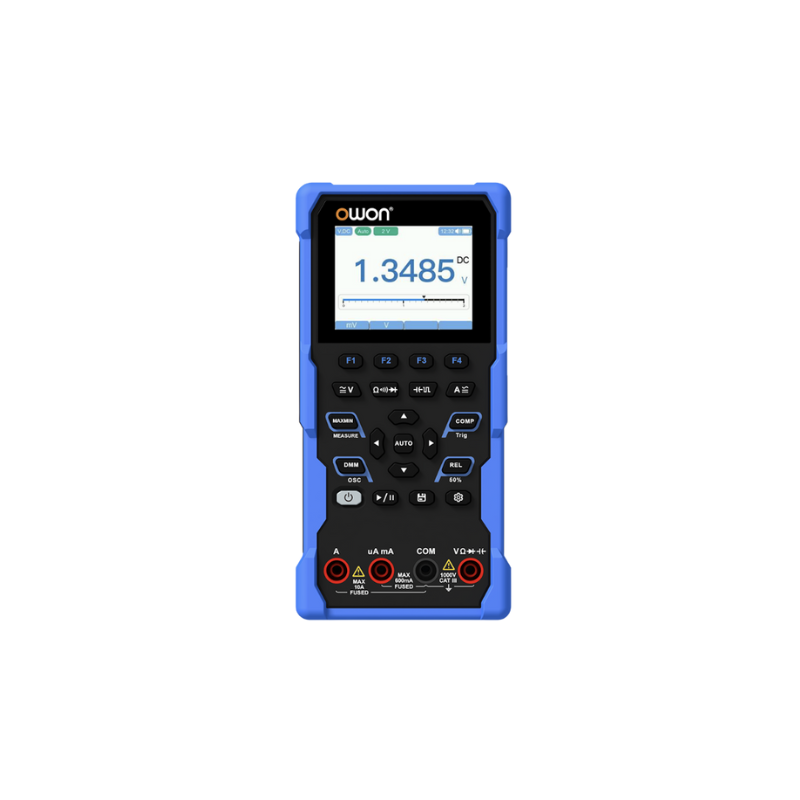

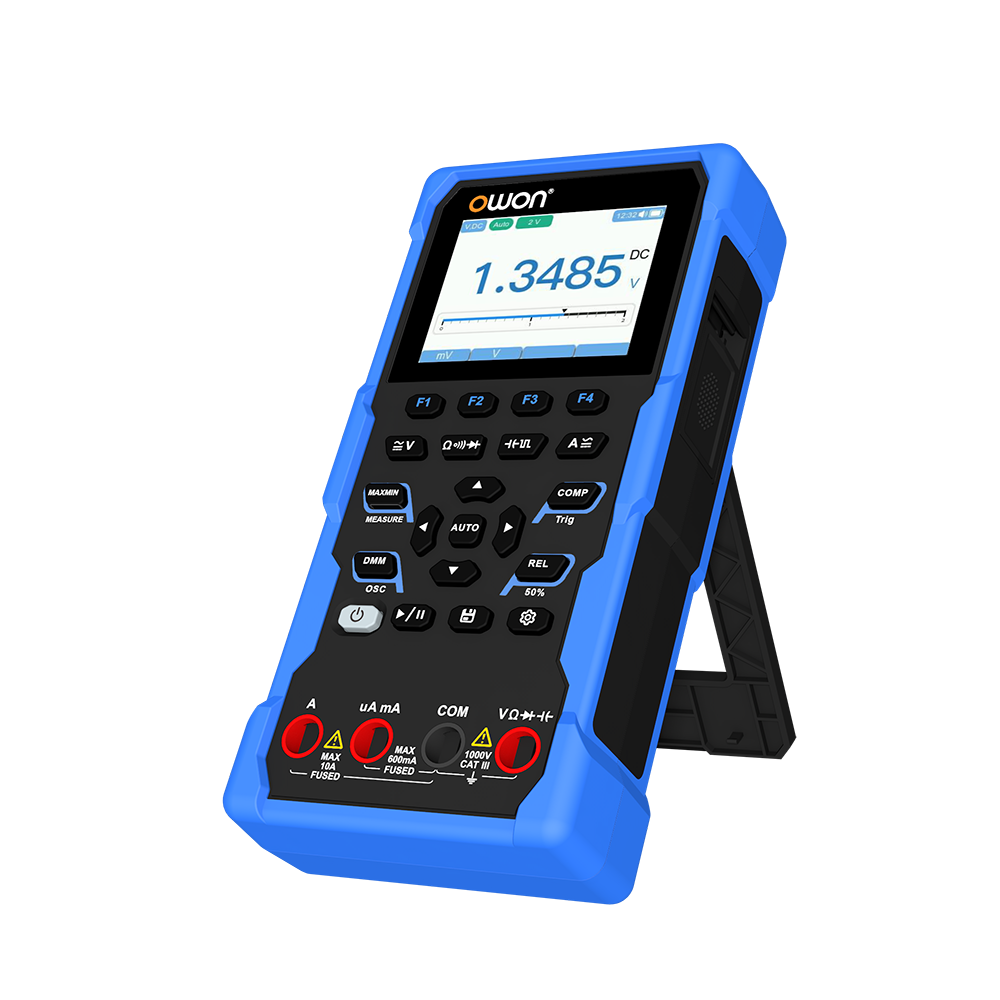

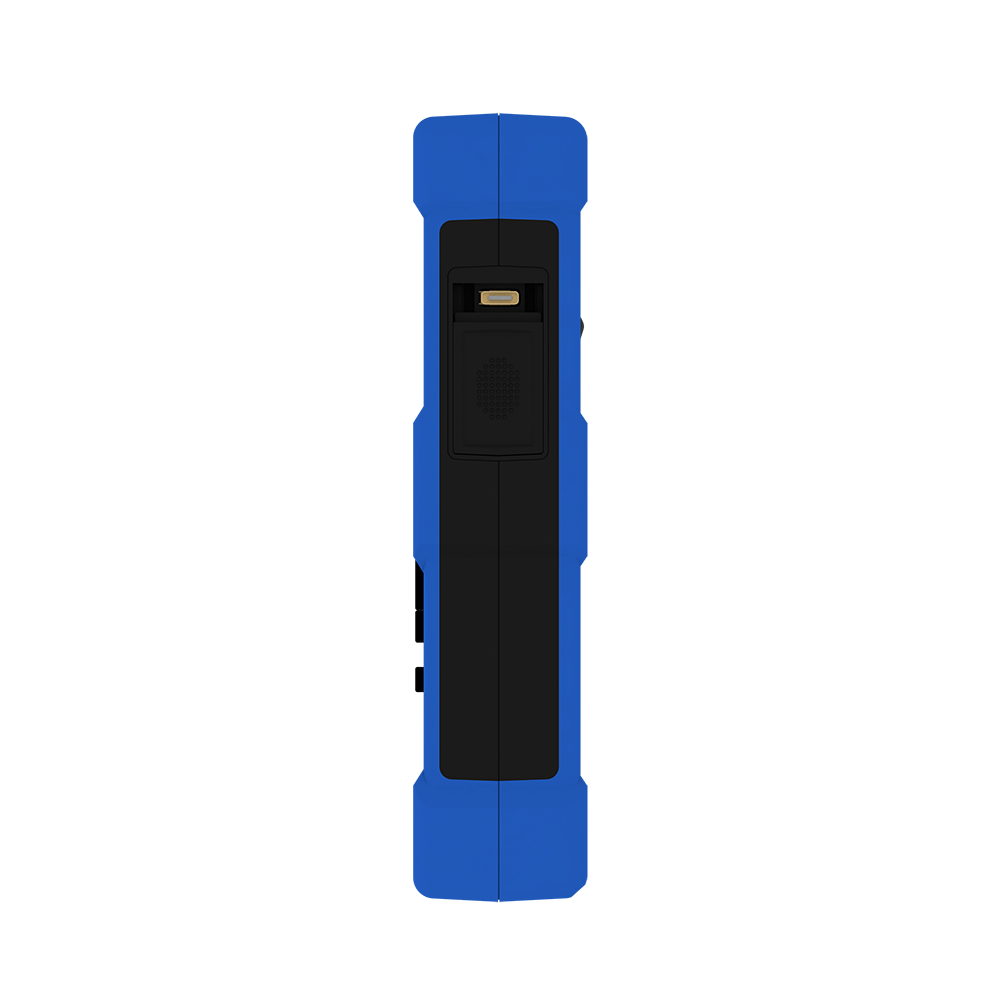

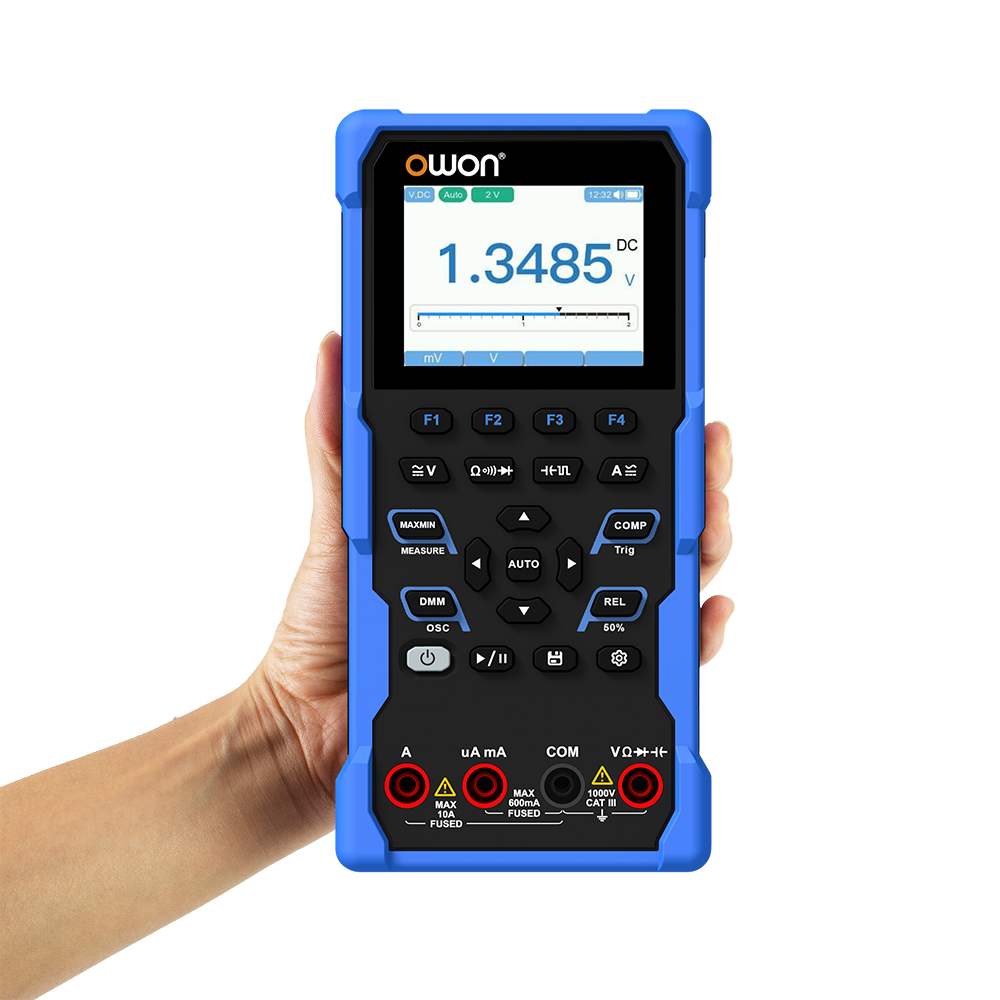

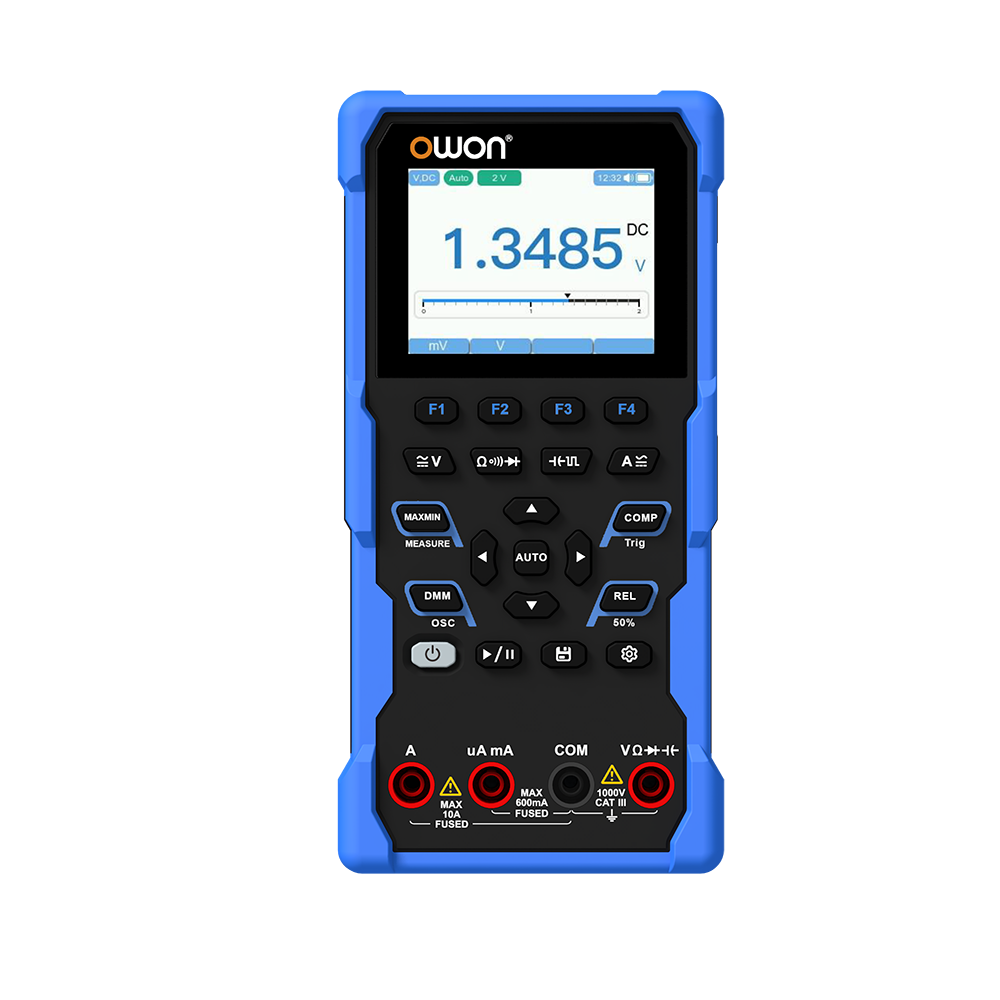

OWON HDS100シリーズ オシロスコープ・マルチメーター 1ch
多機能測定器：4½桁デジタルマルチメーターとオシロスコープを一体化 自動波形測定機能：Vmax、Vmin、Vp-p、Vavg、Vrms、周波数などを自動で測定 ユーザーフレンドリーな操作性：フルキー設計により簡単な操作を実現し、装置の寿命も延長 インテリジェントなプローブ検出機能：プローブの接続位置を自動で識別し、測定モードを自動切替。誤操作による機器損傷を効果的に防止 高効率な電源管理：18650リチウムバッテリーを採用し、長時間の使用を実現。測定作業の持続力を向上 安全な高電圧測定：CATⅢ1000V規格に準拠し、最大1000Vの高電圧波形を直接かつ安全に測定可能。応用範囲を大幅に拡張
- 型番
- HDS120
- メーカー
- OWON
- シリーズ
- HDS100シリーズ
- カテゴリ
- ハンドヘルド・オシロスコープ
製品概要
・多機能測定器：4½桁デジタルマルチメーターとオシロスコープを一体化
・自動波形測定機能：Vmax、Vmin、Vp-p、Vavg、Vrms、周波数などを自動で測定
・ユーザーフレンドリーな操作性：フルキー設計により簡単な操作を実現し、装置の寿命も延長
・インテリジェントなプローブ検出機能：プローブの接続位置を自動で識別し、測定モードを自動切替。誤操作による機器損傷を効果的に防止
・高効率な電源管理：18650リチウムバッテリーを採用し、長時間の使用を実現。測定作業の持続力を向上
・安全な高電圧測定：CATⅢ1000V規格に準拠し、最大1000Vの高電圧波形を直接かつ安全に測定可能。応用範囲を大幅に拡張
規格表
| 型番 | HDS120 | HDS160 |
|---|---|---|
| ディスプレイ | 2.8インチ LCD | |
| チャンネル数 | 1 | |
| サンプルレート（最大） | 5.0MSa/s | |
| 入力インピーダンス | ||
| オシロスコープ仕様 | ≈10MΩ | |
| そのほかの仕様 | ≥10MΩ | |
| 水平軸スケール | 2.5us~10s/grid | |
| 垂直軸スケール | 30mV~500V/grid | |
| トリガ・モード | Auto/Normal/Single | |
| 周波数 (Hz) | ||
| 200.00Hz / 2.0000kHz / 20.000kHz 200.00kHz / 2.0000MHz / 20.000MHz | ||
| 確度 | ± (0.1%+5dig) | — |
| 測定レンジ | — | 60.00Hz / 600.00Hz / 6.0000kHz 60.000kHz 600.00kHz / 6.0000MHz / 60.000MHz |
| 確度 | — | ± (0.2%+10dig) |
| DC電流 (A) | ||
| 200.00uA / 2000.0uA / 20.000mA / 200.00mA 2.0000A / 10.000A | ||
| 確度 | ± (0.5%+10dig) | — |
| 測定レンジ | — | 600.00uA / 6000.0uA / 60.000mA / 600.00mA 6.0000A / 10.000A |
| 確度 | — | ± (0.15%+10dig) |
| AC電流（A） | ||
| 200.00uA / 2000.0uA / 20.000mA / 200.00mA 2.0000A / 10.000A | ||
| 確度 | ± (0.8%+10dig) | — |
| 測定レンジ | — | 600.00uA / 6000.0uA / 60.000mA / 600.00mA 6.0000A / 10.000A |
| 確度 | — | ± (0.5%+20dig) |
| デューティ比 | ||
| 0.1%~99.9%(typical value：Vrms=1V,f=100Hz) | ||
| 確度 | ± (1.2%+3dig) | |
| 0.1%~99.9%(≥1kHz) | ||
| 確度 | ± (2.5%+10dig) | |
| DC電圧 (V) | ||
| 20.000mV / 200.00mV / 2.0000V / 20.000V 200.00V / 1000.0V | ||
| 確度 | ± (0.1%+5dig） | — |
| 測定レンジ | — | 60.000mV / 600.00mV / 6.0000V / 60.000V/600.00V 1000.0V |
| 確度 | — | ± (0.05%+5 dig) |
| ダイオード | ||
| 3.0000V | ||
| 確度 | ± (1.0%+10dig) | — |
| 測定レンジ | — | 3.0000V |
| 確度 | — | ± (1.0%+10dig) |
| AC電圧（V） | ||
| 20.000mV / 200.00mV / 6.0000V / 60.000V / 600.00V / 750.00V | ||
| 確度 | ± (0.6%+10dig) | — |
| 測定レンジ | — | 60.000mV / 600.00mV / 6.0000V / 60.000V / 600.00V / 750.00V |
| 確度 | — | ± (0.1%+30dig) |
| 最大電流 | 15A DC+AC Peak value | |
| 導通 | 1000.0Ω | |
| 入力保護 | ○ | |
| 最大電圧 | 1000V DC+AC Peak value | |
| ローバッテリー表示 | ○ | |
| 最大カウント | 20000 | 60000 |
| 垂直軸角度 | ±（5% + 0.2div） | |
| バックライト | ○ | |
| スリープ・モード | ○ | |
| 水平軸確度 | ±（0.01% + 0.1div） | |
| 電流垂直軸スケール | 100μA~5A/grid | |
| トリガ・エッジ | Rise edge/Fall edge | |
| オートセット | Time base/Vertical amplitude/Trigger value | |
| 測定カテゴリ | CATⅢ1000V | |
| 寸法(L*W*H) | 93mm x 41.5mm x 188mm | |
| 周波数帯域 | 1MHz (only ACV scale) | |
| キャパシタンス (F) | ||
| 2.000nF / 20.00nF / 200.0nF / 2.000μF / 20.00μF 200.0μF / 2.000mF / 20.00mF | ||
| 確度 | ± (3.0%+10dig) | — |
| 測定レンジ | — | 6.000nF / 60.00nF / 600.0nF / 6.000μF / 60.00μF 600.0μF / 6.000mF / 60.00mF |
| 確度 | — | ± (2.0%+20dig) |
| バッテリー | 18650 | |
| 抵抗 (Ω) | ||
| 200.00Ω / 2.0000kΩ / 20.000kΩ / 200.00KΩ 2.0000MΩ / 20.000MΩ / 100.00MΩ | ||
| 確度 | ± (0.3%+5dig) | — |
| 測定レンジ | — | 600.00Ω / 6.0000kΩ / 60.000kΩ / 600.00KΩ 6.0000MΩ / 60.000MΩ |
| 確度 | — | ± (0.15%+10dig) |
| 重量(梱包箱を除く) | 0.35kg | |
| 測定機能 | Vmax, Vmin, Vp-p, Vavg Vrms, Hz | |
| 相対測定 | ○ | |
付属品・オプション
標準付属品 | 数量 |
|---|---|
クイックガイド | 1 |
USBケーブル | 1 |
マルチメーターリード | １ |
ソフトケース | 1 |
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Q特徴は何ですか？
Aオシロスコープ・モードでAC電圧のみ入力端子の波形をオシロスコープのように表示できます。
Qオシロスコープ・モードでも最大入力電圧はマルチメーターと同じなのですか？
Aそのとおりです。同じ入力端子なのでAC750V相当まで測定できます。
Qそのほかのオシロスコープとしての性能は？
A最高サンプルレート 5Msa/s、 周波数帯域 1MHzです。
Q測定した波形は保存できますか？
Aできません。
QスマートフォンやPCと通信できますか？
Aできません。
