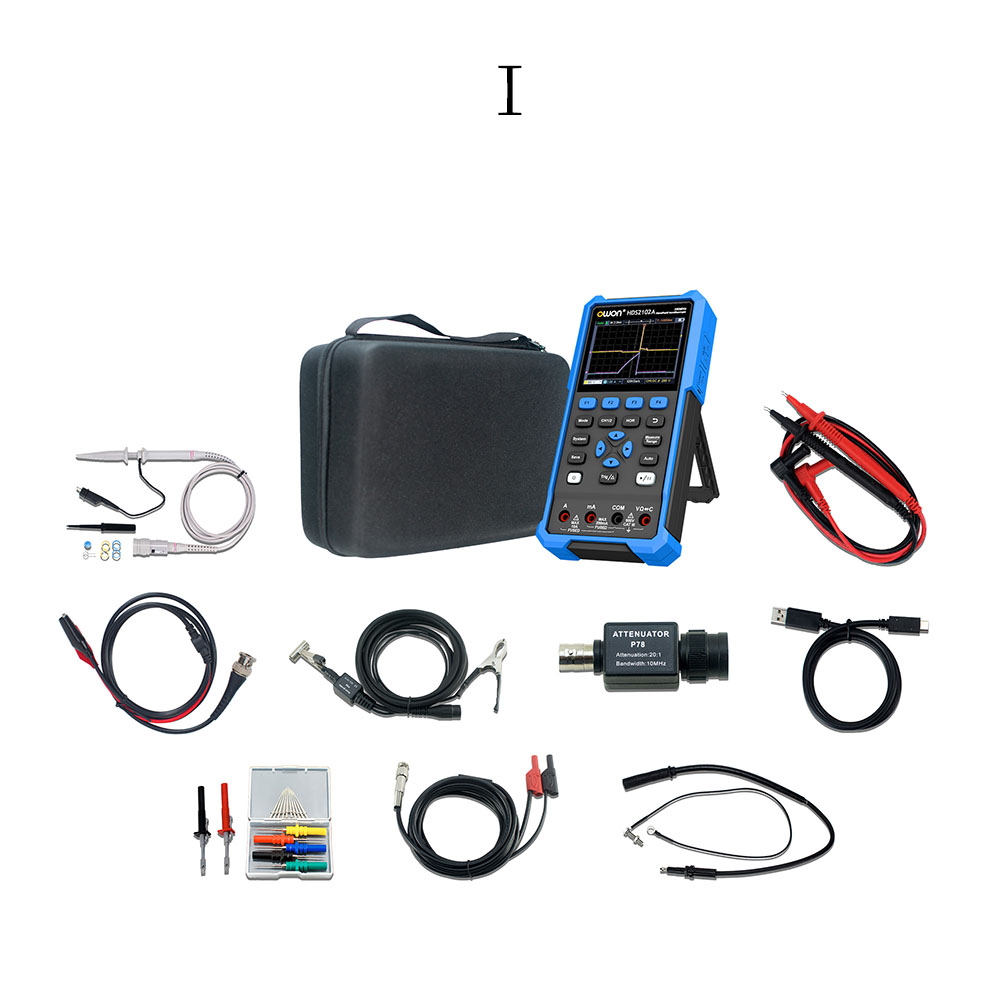

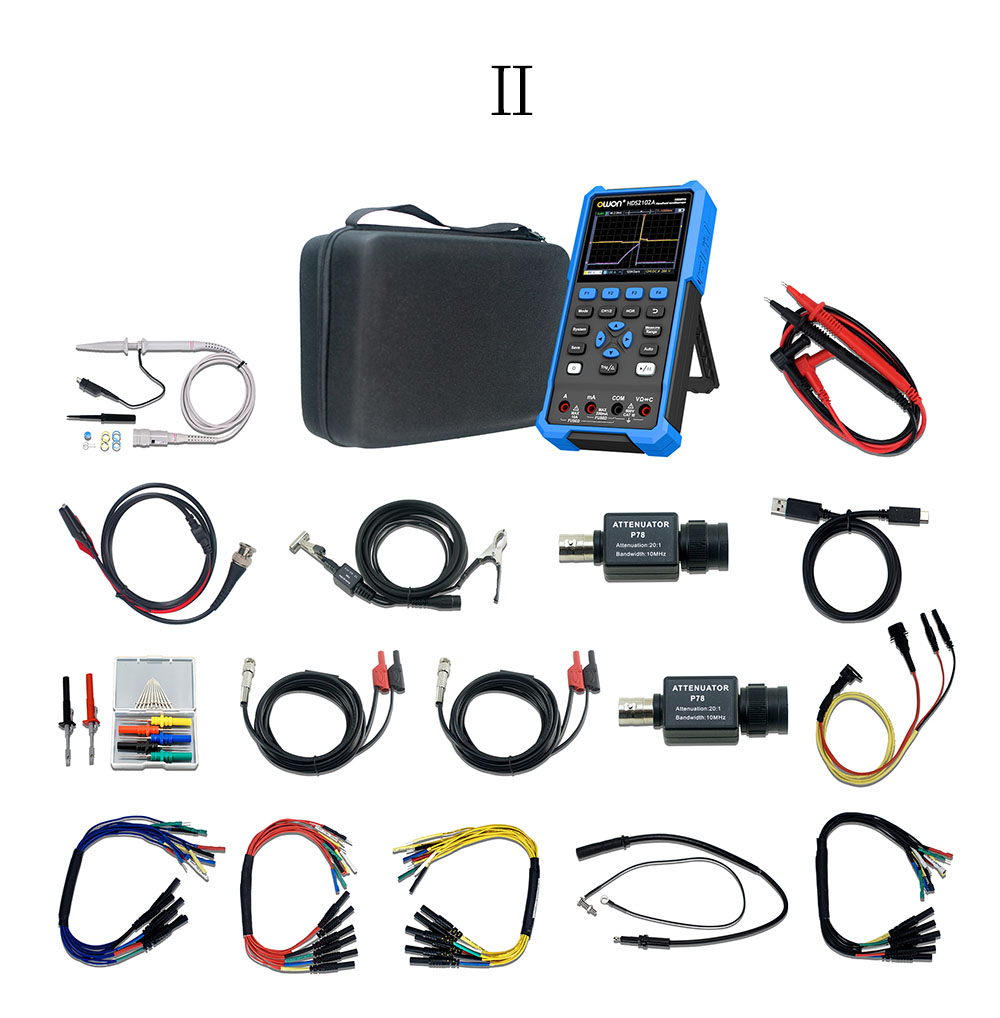

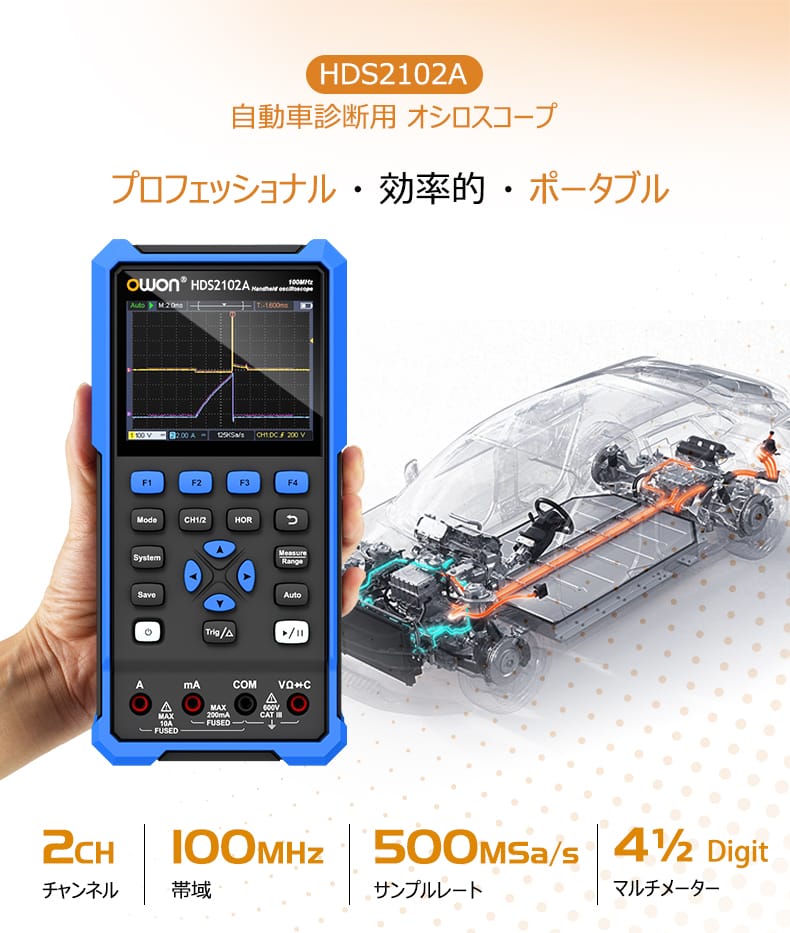

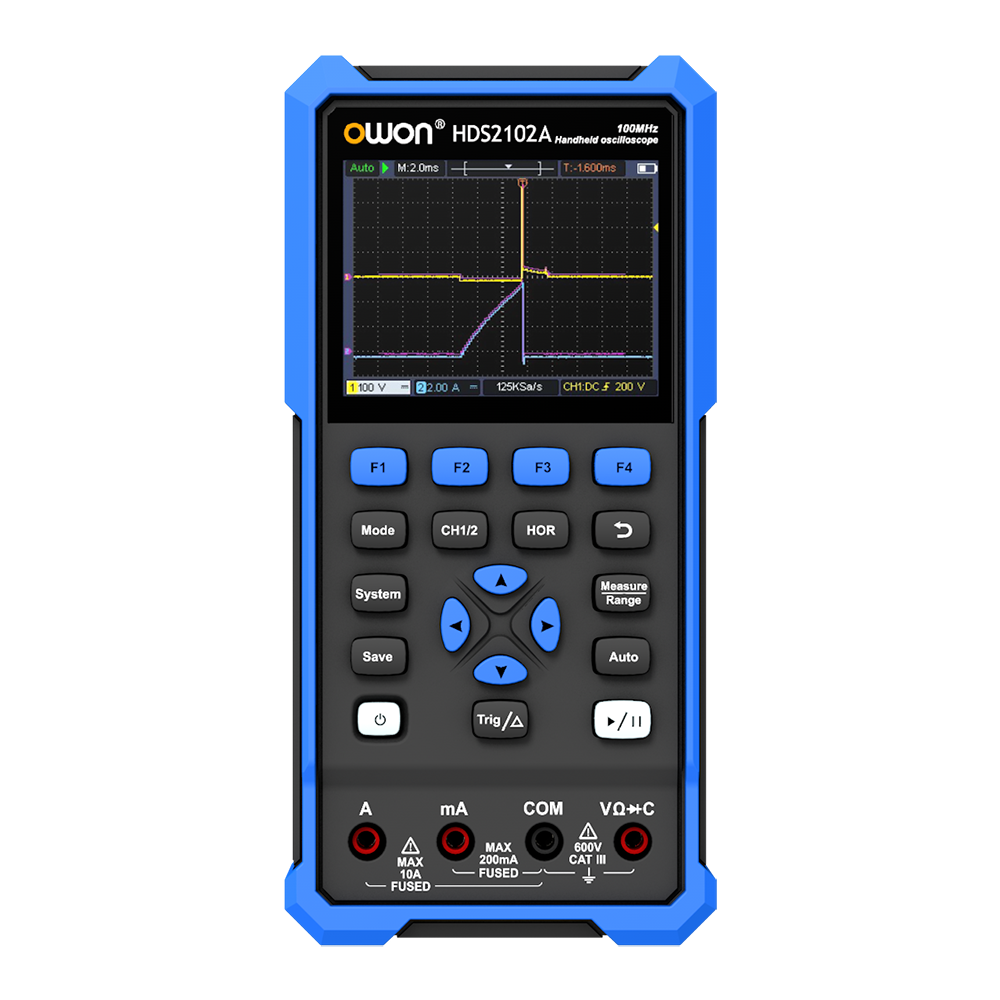

OWON HDS2102A-1 自動車診断オシロスコープ 100MHz、2ch、8bit、シングル・チャンネル・テスト
- 型番
- HDS2102A-1
- メーカー
- OWON
- シリーズ
- HDS2102Aシリーズ
- カテゴリ
- 車載診断用オシロスコープ
72,600円
特長
- オシロスコープ、マルチメーター、自動車診断を1つの計測器に統合
- 3.5インチ高解像度ディスプレイ
- 100MHz 帯域, 8kポイント メモリ長, 500MSa/s リアルタイム・サンプルレート
- 4½桁 デジタルマルチメーター（20,000カウント）、電圧、電流、抵抗、ダイオード、キャパシタンス、導通テストをサポート

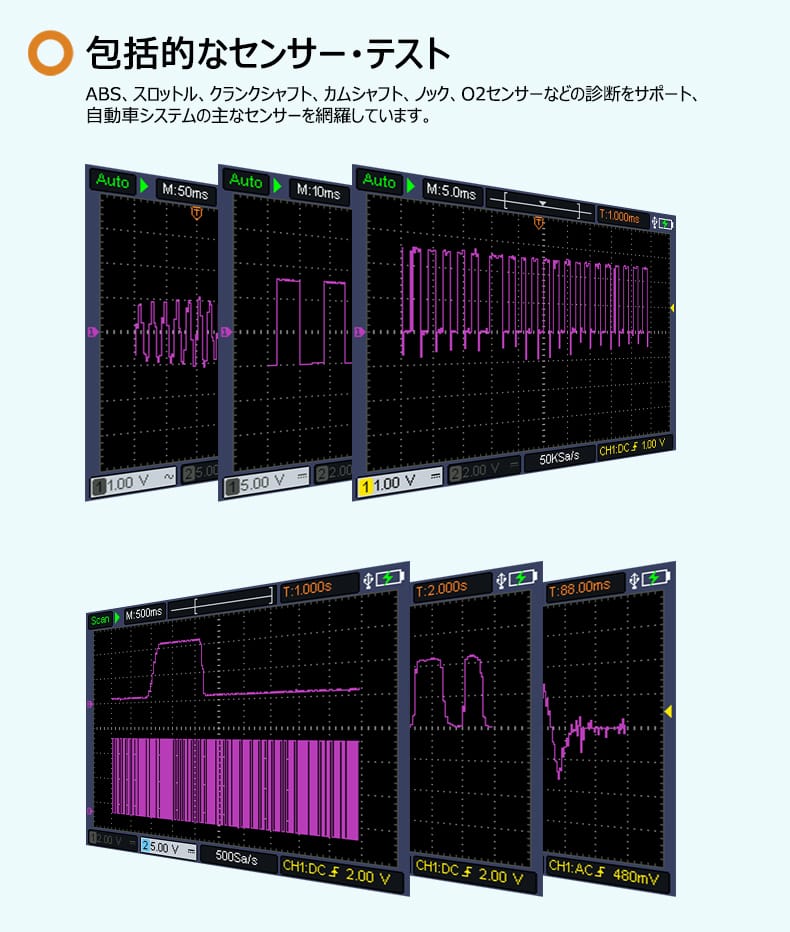

- 自動車波形ライブラリをビルトイン、リアルタイム比較による故障診断をサポート
- 低消費電力設計、3～6時間連続動作
- Type-C ポートを標準装備、モバイル・バッテリからの充電もサポート
製品概要
規格表
| 型番 | HDS2102A-1 | HDS2102A-2 | HDS2102A-3 |
|---|---|---|---|
| ディスプレイ | 3.5インチLCD | ||
| チャンネル数 | 2-CH | ||
| 入力インピーダンス | 1MΩ ±2%（16pF ±10pF 並列） | ||
| 水平軸スケール | 5ns/div～1000s/div、1-2-5ステップ | ||
| 自動測定 | 周波数、周期、振幅、最大値、最小値、平均値、ピーク・ツー・ピーク | ||
| 垂直軸スケール | 10mV/div - 10V/div | ||
| レコード長 | 8k | ||
| 最大入力電圧 | 400V（DC+AC、ピーク・ツー・ピーク、入力インピーダンス 1MΩ）（プローブ減衰比 10:1） | ||
| 垂直軸分解能 | 8 bit | ||
| トリガ・モード | オート、ノーマル、シングル | ||
| 入力カップリング | DC、AC、GND | ||
| 波形更新レート | 10,000wfms/s | ||
| 通信インターフェース | USB Type-C | ||
| プローブ減衰比 | 1X, 10X, 100X, 1000X, 10000X | ||
| カーソル測定 | カーソル間の ΔV、ΔT、ΔT と ΔV | ||
| 周波数帯域 | 100MHz | ||
| サンプルレート | 500MSa/s | ||
| 帯域制限（代表値） | 20MHz | ||
| 取り込みモード | ノーマル、ピーク検出 | ||
| トリガ・タイプ | エッジ | ||
| マルチメーター | |||
| マルチメーター 最大カウント | 20,000カウント | ||
| マルチメーター ダイオード | 0 - 2V | ||
| I入力インピーダンス | 10MΩ | ||
| マルチメーター 最大入力電圧 | AC:750V DC:1000V | ||
| マルチメーター 最大入力電流 | AC:10A DC:10A | ||
| マルチメーター 測定モード | 電圧、電流、抵抗、静電容量、ダイオード、導通テスト | ||
