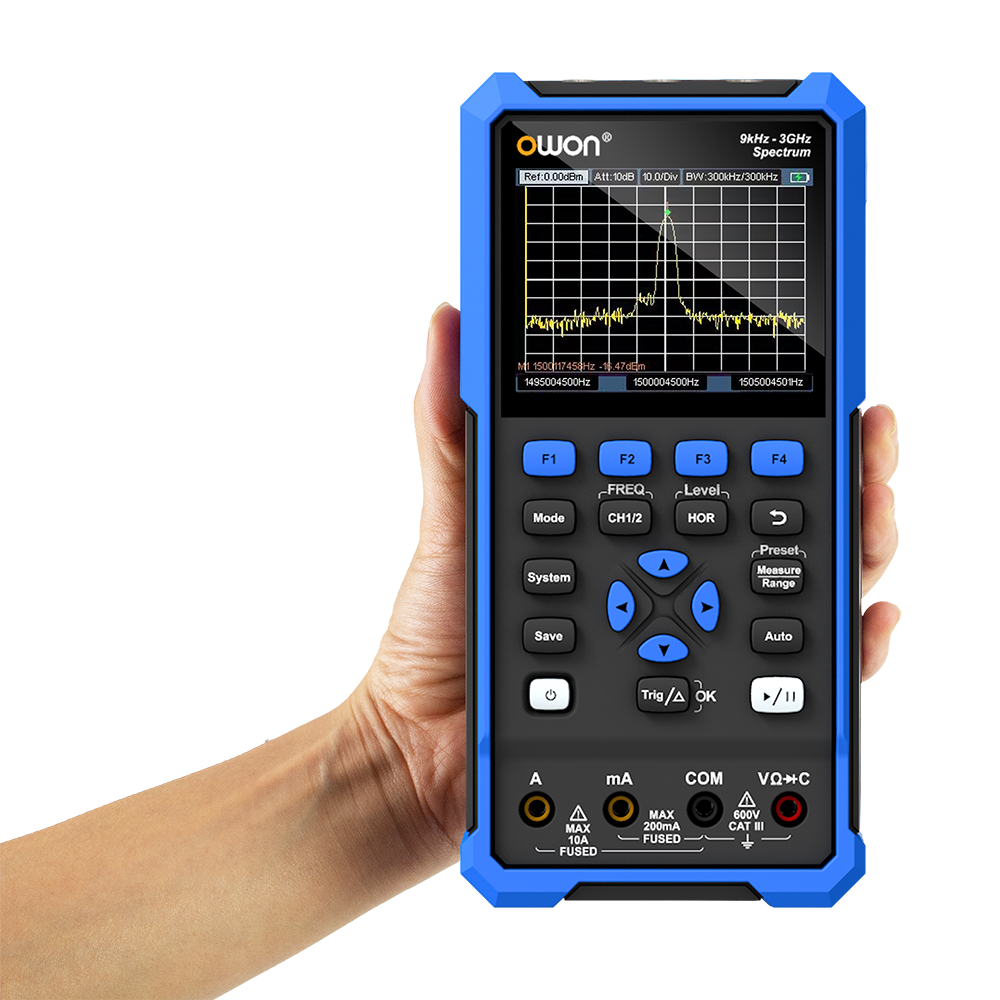

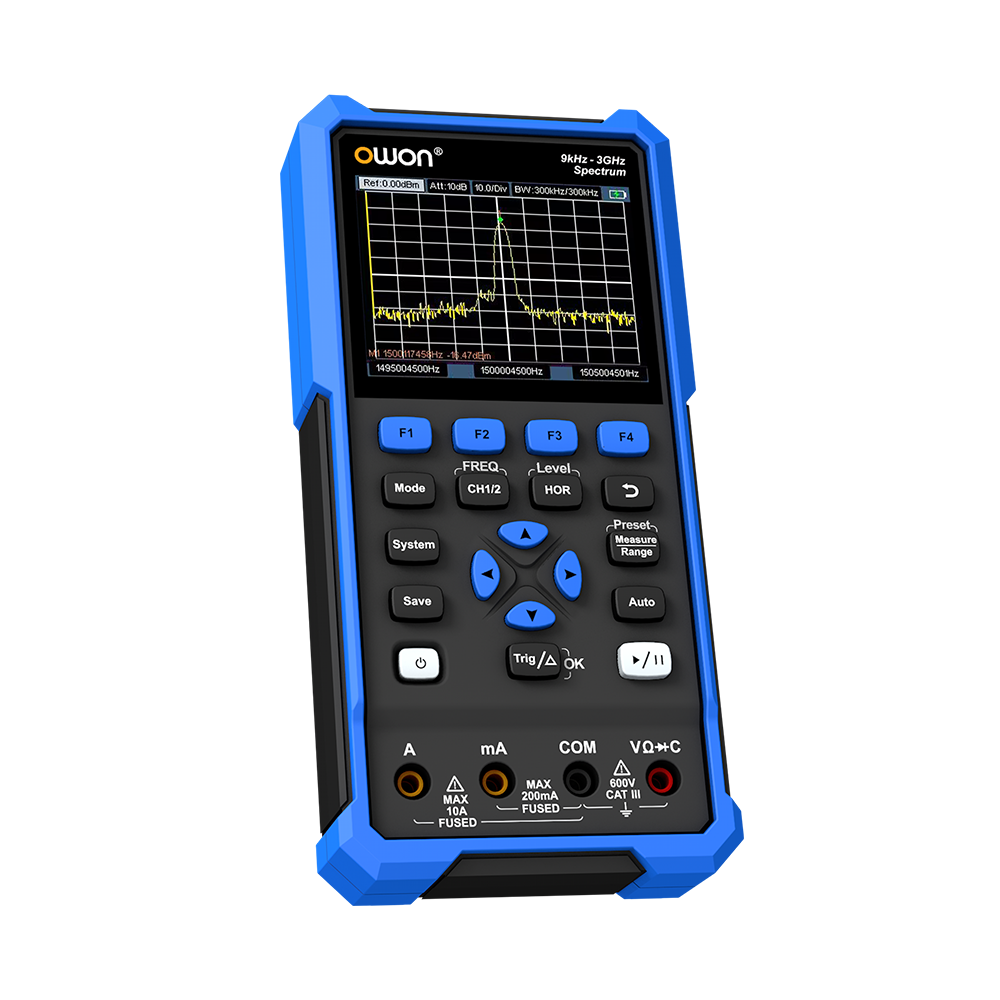

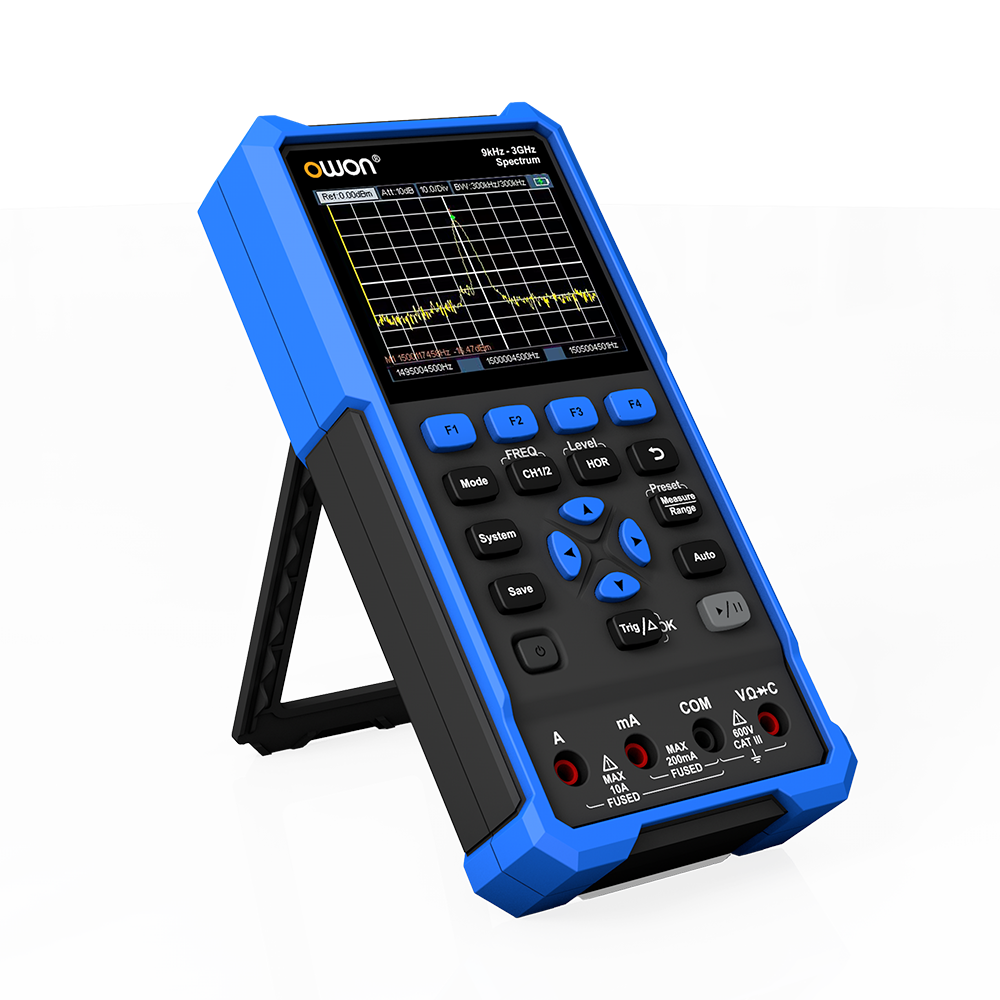

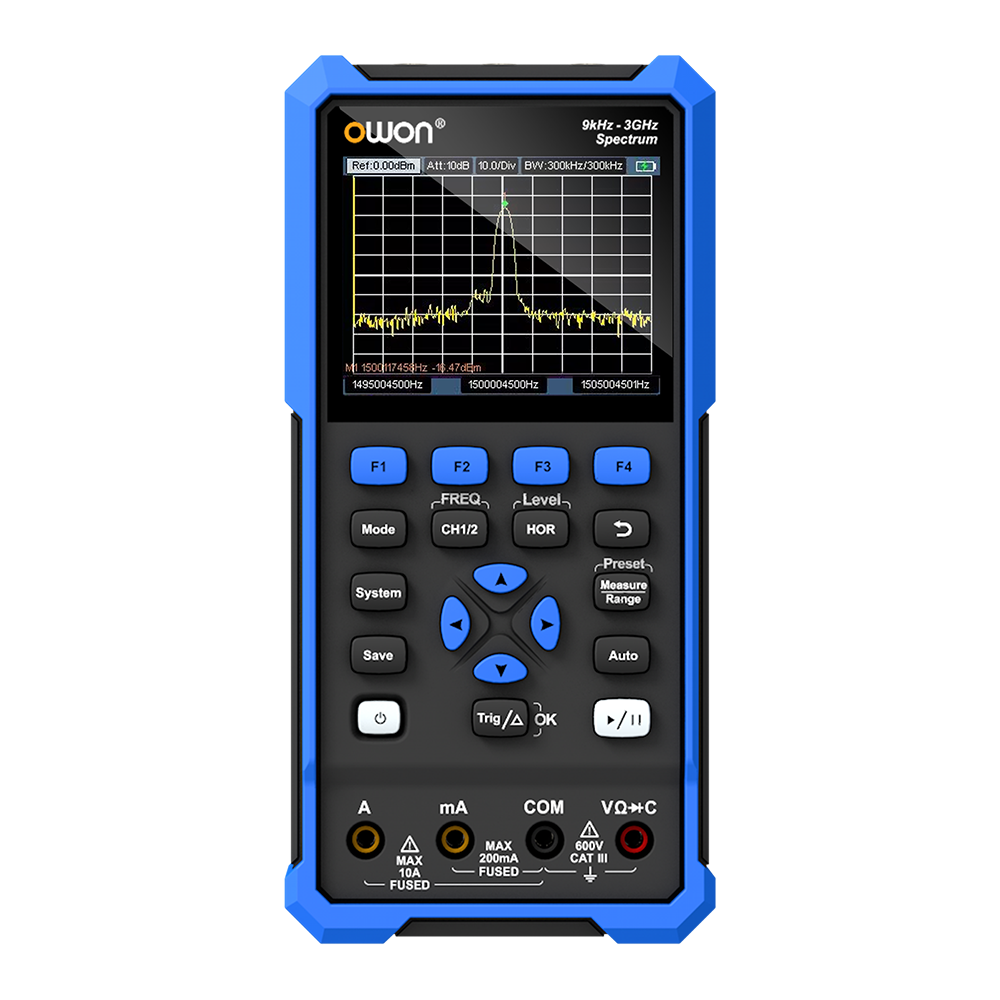

HSA2105 OWON HSA2000シリーズ スペクトラムアナライザ 9kHz～1.5GHz
- HSA2000シリーズ 多機能ハンドヘルド・スペクトラム・アナライザ
- スペクトラム・アナライザ + オシロスコープ + マルチメーター

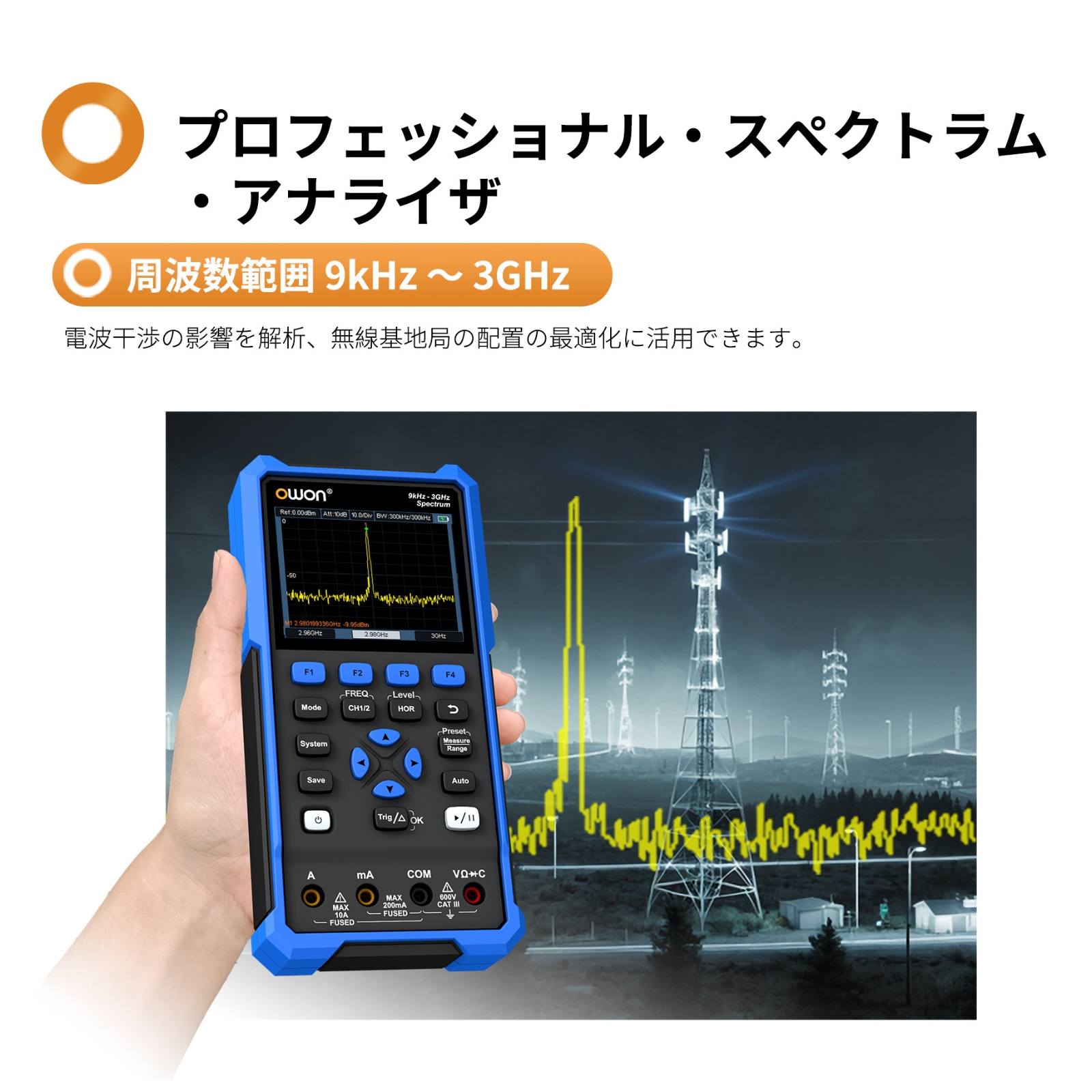

- スペクトラム・アナライザ： 周波数範囲 9kHz ～1.5GHz/3GHz、周波数分解能 100Hz

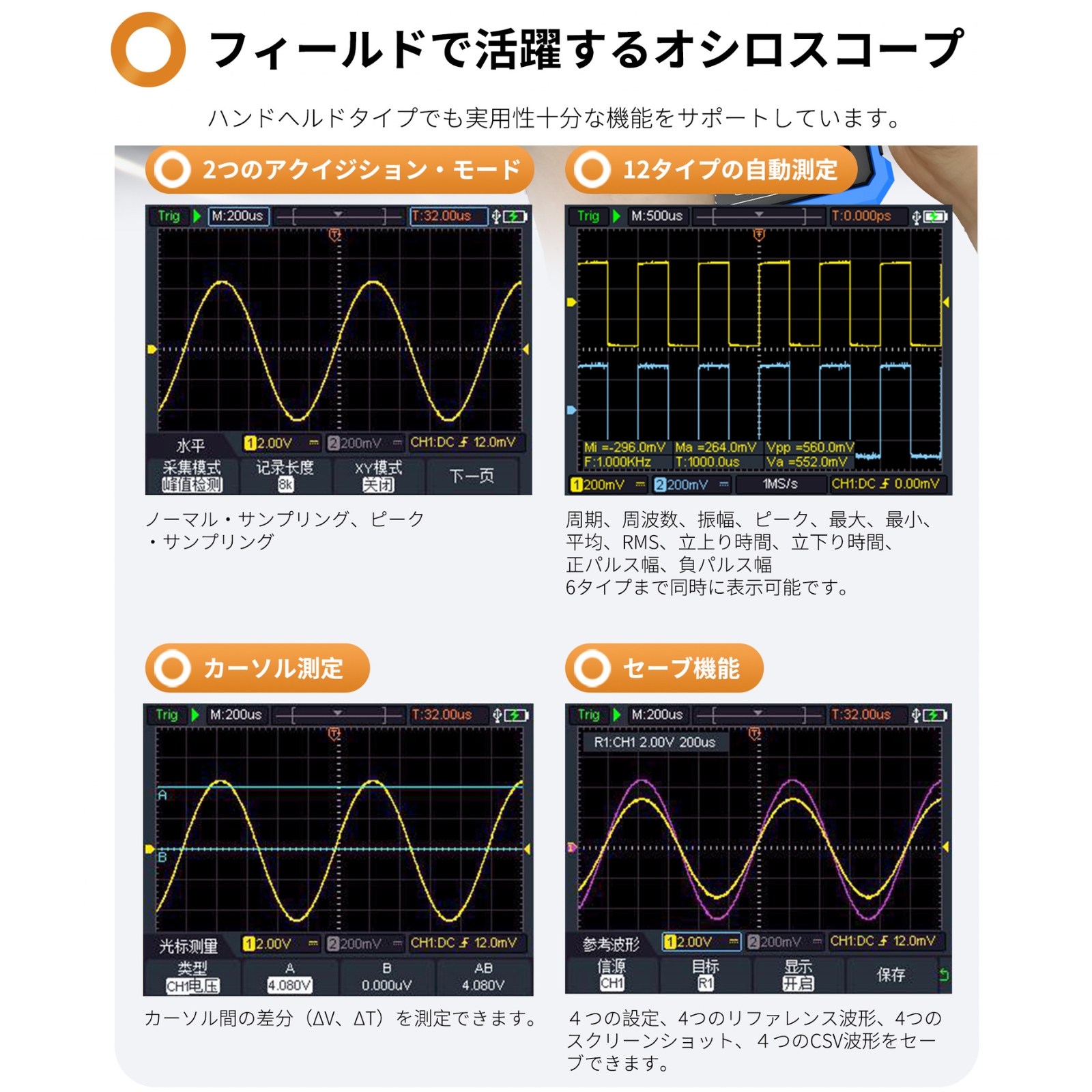

- オシロスコープ： 周波数帯域 50/70/100/200MHz、サンプルレート 250MSa/s、レコード長 8kポイント
- 最高波形更新レート 10,000wfrms/s、10種以上の自動測定アイテム

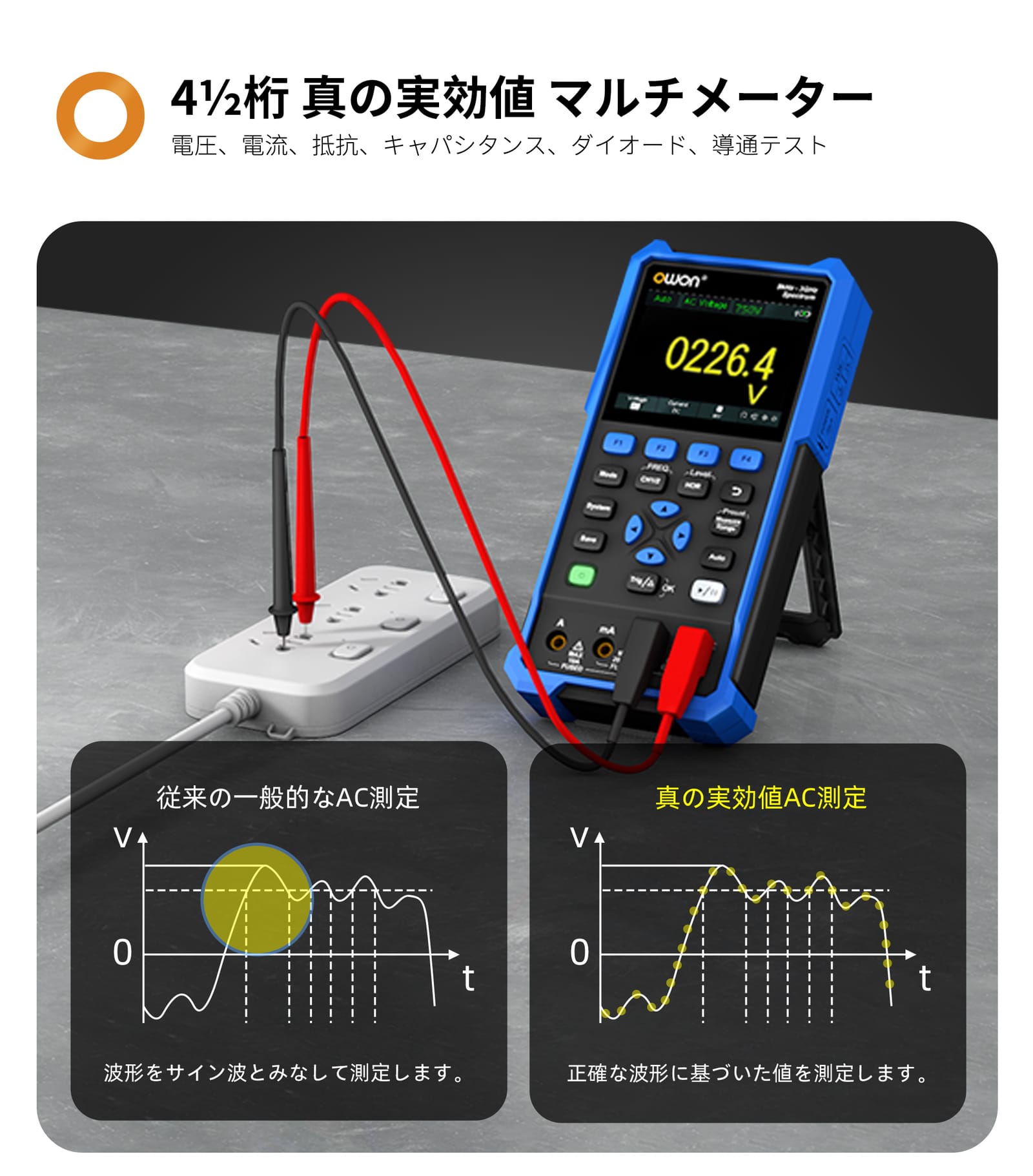

- マルチメーター： 4½桁分解能、電圧 / 電流 / 抵抗 / キャパシタンス / ダイオード / 導通テスト
- インターフェース： USB Type-C、ホストPCとの通信をサポート
- 型番
- HSA2105
- メーカー
- OWON
- シリーズ
- HSA2000シリーズ
- カテゴリ
- ハンドヘルド・スペクトラムアナライザ
特長
- スペクトラム・アナライザ + オシロスコープ + マルチメーター
- スペクトラム・アナライザ：周波数範囲 9 kHz ～1.5 GHz/3 GHz、周波数分解能 100 Hz
- オシロスコープ：周波数帯域 50/70/100/200 MHz、サンプルレート 250 MSa/s、レコード長 8kポイント
- 最高波形更新レート 10,000wfrms/s、10種以上の自動測定アイテム

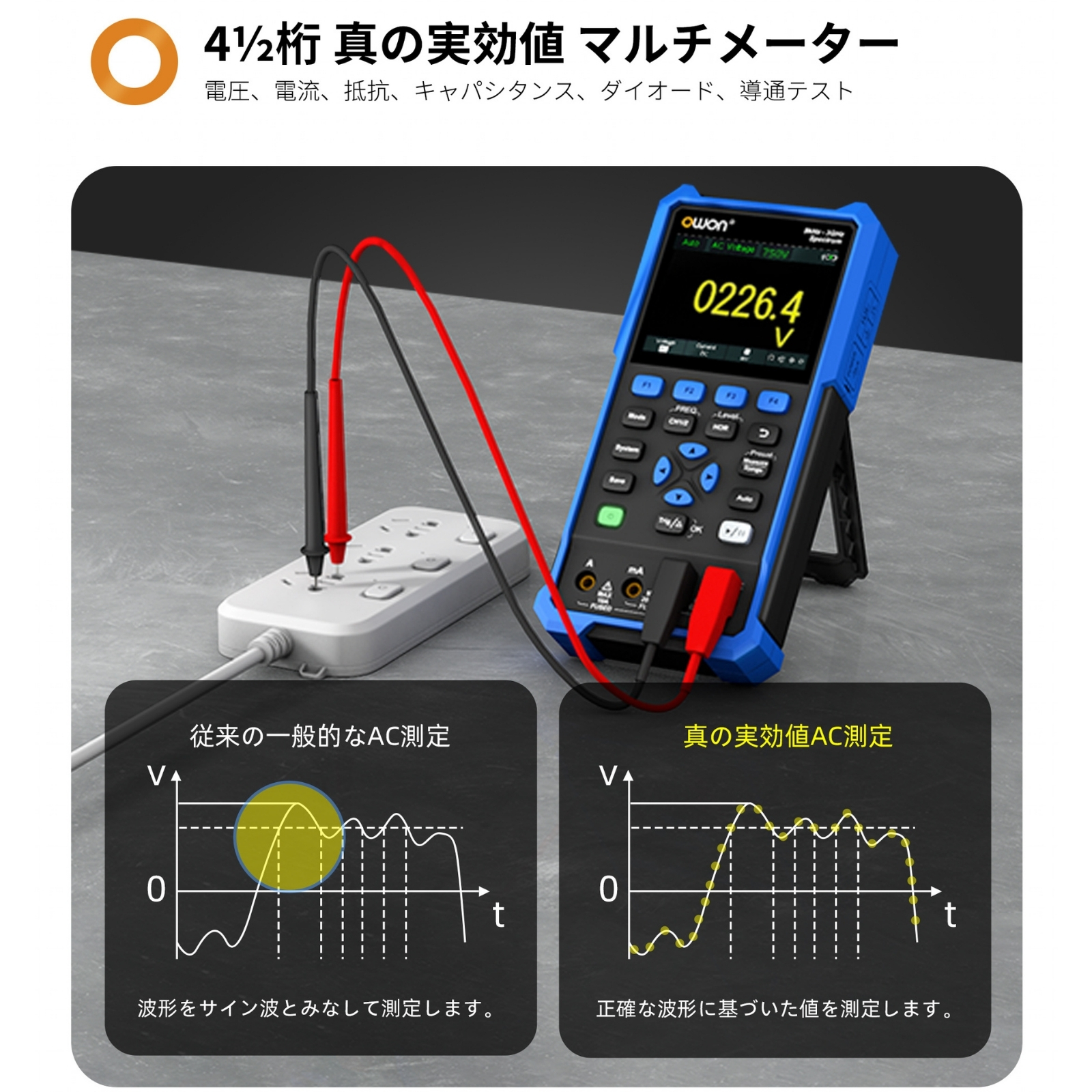

- マルチメーター：4½桁分解能、電圧 / 電流 / 抵抗 / キャパシタンス / ダイオード / 導通テスト
- インターフェース：USB Type-C、ホストPCとの通信をサポート
製品概要

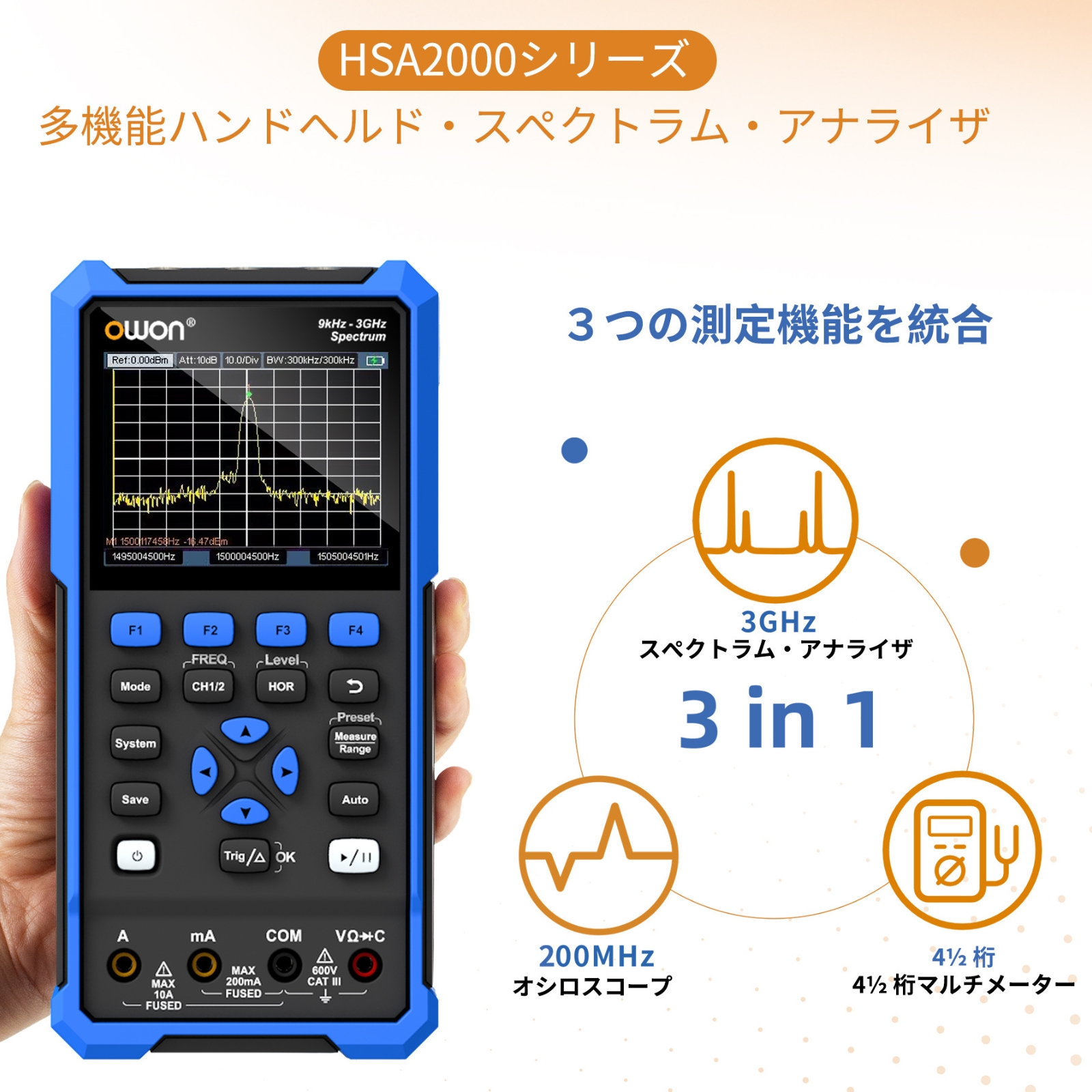

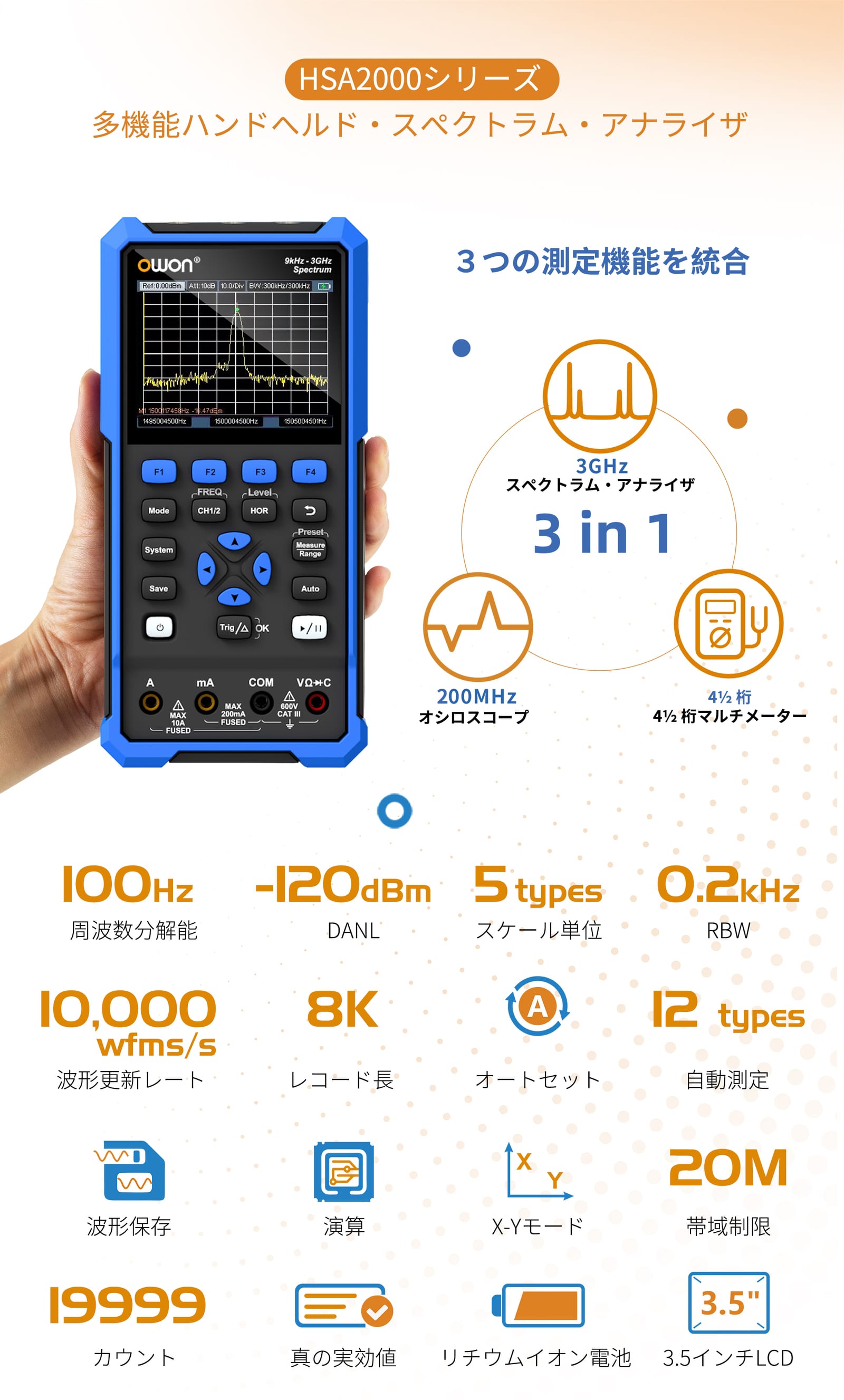

HSA2000シリーズ 多機能ハンドヘルド・スペクトラム・アナライザ
規格表

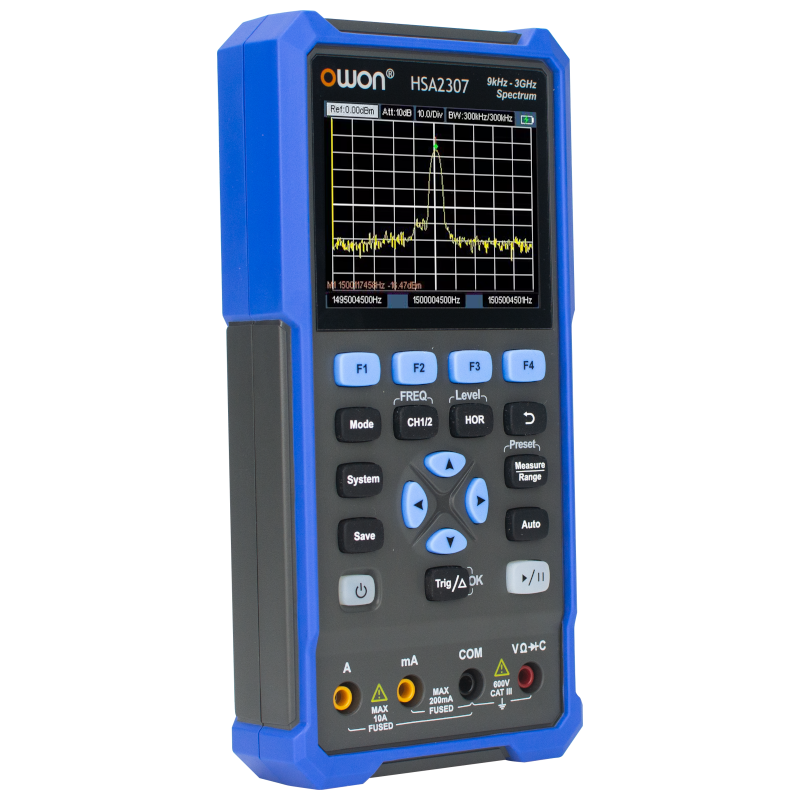

| 型番 | HSA2105 | HSA2307 | HSA2310 | HSA2320 |
|---|---|---|---|---|
| ディスプレイ | 3.5インチ LCD | |||
| インターフェース | USB Type-C | |||

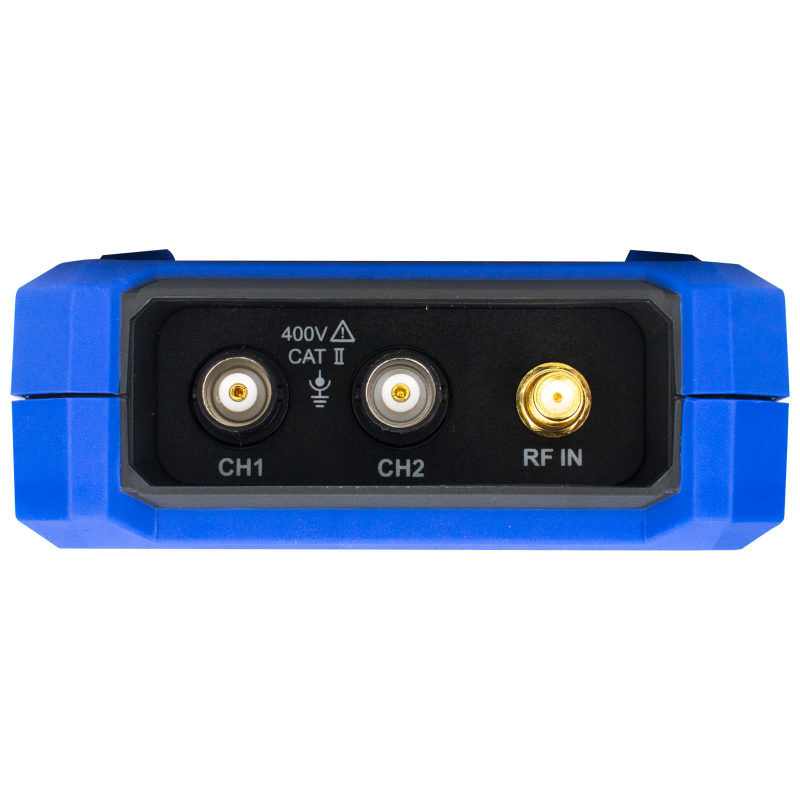

| チャンネル数 | 2ch | |||
| サンプルレート（最大） | 250MSa/s | 500MSa/s | 1GSa/s | |
| 重量 | 約0.6kg | |||
| 周波数範囲 | 9kHz～1.5GHz | 9kHz～3GHz | ||
| 自動測定 | 周期・周波数・平均・最大・最小・RMS・立上り・立下り・パルス幅など | |||
| レコード長 | 8k | |||
| 周波数分解能 | 100Hz | |||
| 波形更新レート | 10,000 wfm/s | |||
| カーソル測定 | ΔV / ΔT | |||
| 周波数帯域 | 50MHz | 70MHz | 100MHz | 200MHz |
| DC電圧 | 20mV ～ 1000V | |||
| AC電圧 | 20mV ～ 750V | |||
| DC電流 | 20mA ～ 10A | |||
| AC電流 | 20mA ～ 10A | |||
| 電源 | ACアダプタ / 内蔵バッテリー | |||
| 抵抗 | 200Ω ～ 100MΩ | |||
| キャパシタンス | 2nF ～ 2mF | |||
| 外形寸法（W×H×D） | 96 × 198 × 38 mm | |||
| 測定機能 | 電圧 / 電流 / 抵抗 / 容量 / ダイオード / 導通 | |||
| ■ スペクトラムアナライザ機能 | ||||
| スイープ範囲 | Zero Span / 300Hz ～ 最大周波数 | |||
| DANL | <-120dBm（～1.5GHz） | <-120dBm（～2GHz） <-115dBm（2GHz ～ 3GHz） | ||
| 最大入力 | +20dBm（100mW） | |||
| RBW（分解能帯域幅） | 200Hz ～ 850kHz（ステップ可変） | |||
| ■ オシロスコープ機能 | ||||
| アクイジション | Sample / Peak | |||
| プローブ対応 | 1X / 10X / 100X / 1000X / 10000X | |||
| 時間軸 | 5ns/div ～ 1000s/div（1-2-5ステップ） | |||
| 電圧軸 | 10 mV/div〜10 V/div | |||
| トリガ | Edge / Auto・Normal・Single | |||
| マルチメータ機能 | ||||
| 表示分解能 | 4½桁 | |||
付属品・オプション
標準付属品 | 数量 | 写真 |
|---|---|---|
クイックガイド | 1 |  |
USBケーブル | 1 |  |
パッシブプローブ | 2 |  |
テストリード | 1 |  |
ソフトバッグ | 1 |  |
