OWON HSA3000シリーズ スペクトラムアナライザ 9kHz～3.6GHz
- 型番
- HSA3036-R
- メーカー
- OWON
- シリーズ
- HSA3000シリーズ
- カテゴリ
- ハンドヘルド・スペクトラムアナライザ
850,300円
特長
- スペクトラム解析（SA）モード：周波数範囲 9kHz～20GHz、DANL 最小 -165dBm/Hz、
- 最小 RBW 1Hz、振幅確度 0.7dB。

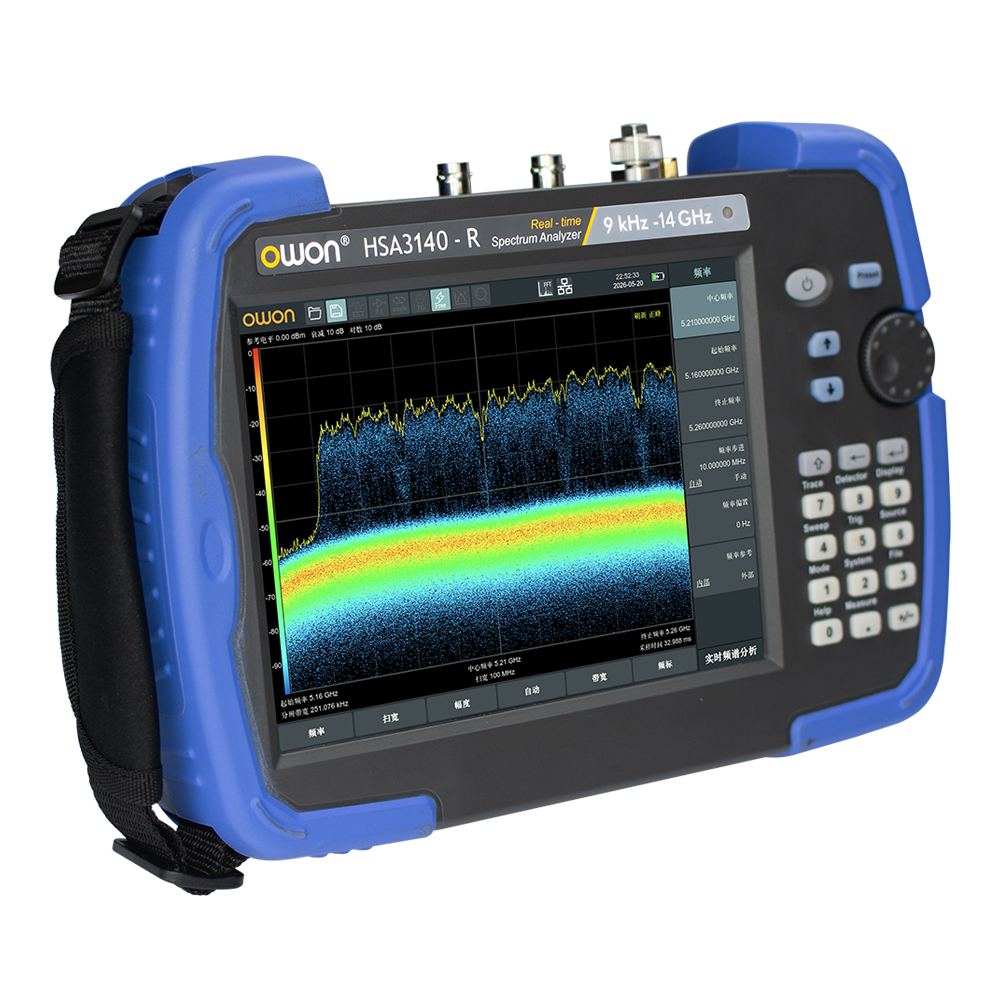

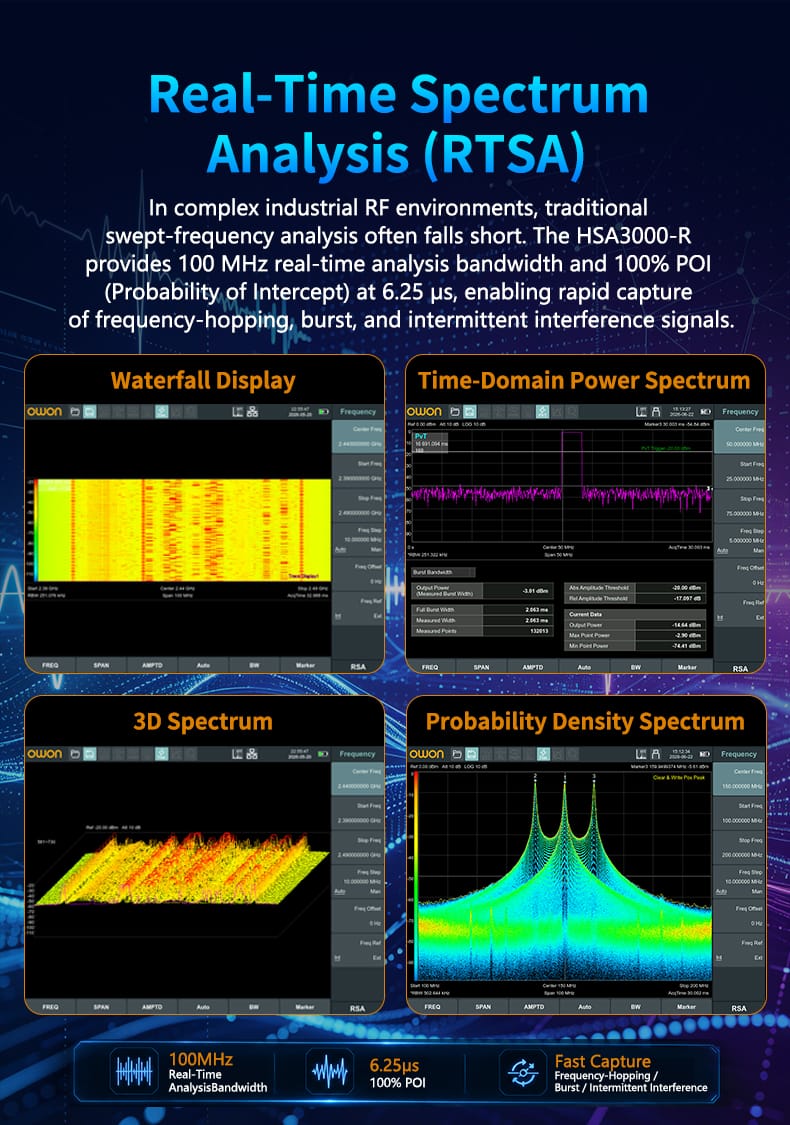

- リアルタイム・スペクトラム解析：リアルタイム帯域幅 100MHz、100% POI 6.25μs で、過渡的・間欠的な干渉をすばやく捕捉。
- ベクトル・ネットワーク・アナライザ（オプション）：周波数範囲 100kHz～7.5GHz、ダイナミックレンジ 90dB。
- S11/S21 パラメータ（リターンロス／挿入損失、位相、群遅延、VSWR）を測定し、
- 結果をスミスチャートやポーラー表示で表示。
- ケーブル・アンテナ測定（オプション）：DTF、1ポート・ケーブル損失、2ポート挿入損失、
- リターンロス、VSWR の測定に対応し、ケーブルの障害位置の特定、タワー・アンプの調整、ポートの整合に活用できます。

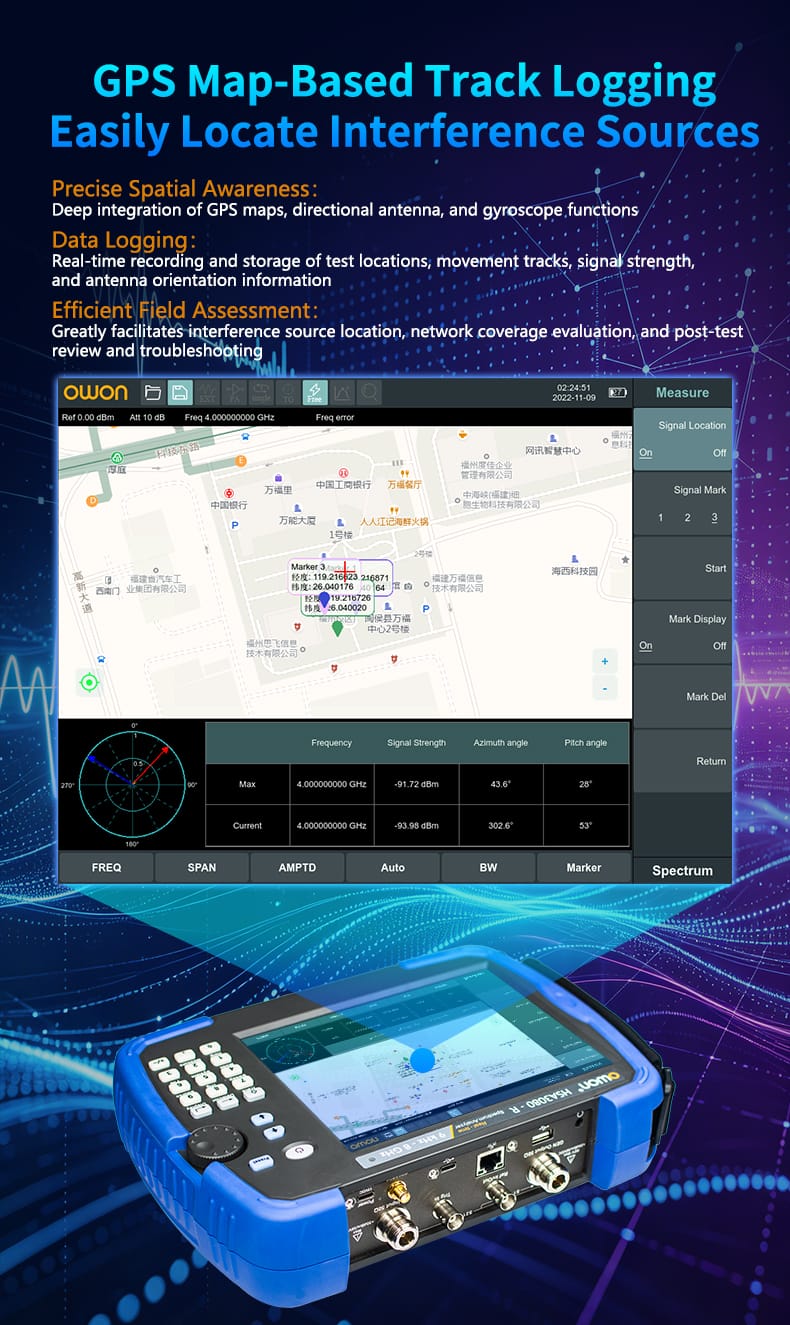

- GPS マップ、指向性アンテナ、ジャイロスコープ機能に対応し、測定場所、経路、信号
- 強度、アンテナの向きを記録でき、干渉源の特定、エリア評価、測定結果の確認に役立ちます。
- EMI プリコンプライアンス測定（オプション）：200種類以上の標準テンプレートとカスタム・テンプレートにより、自動で
- 設定・記録し、規制値と比較できます。
- トラッキング・ジェネレータ（オプション）、プリアンプ標準搭載。
- USB Type-C 給電とモバイルバッテリーに対応し、屋外での長時間測定が可能。
- 8インチ・マルチタッチ・スクリーン、マウス、キーボード、PC ソフトウェア、LAN、USBデバイス、USBホストに
- 対応し、現場での使用、リモート制御、自動化システムへの組み込みに活用できます。
製品概要
規格表
| 型番 | HSA3036-R | HSA3075-R | HSA3140-R | HSA3200-R |
|---|---|---|---|---|
| ディスプレイ | 8インチ IPS マルチタッチ・スクリーン、マウス・キーボード対応 | |||
| 通信インターフェース | LAN、USBデバイス、USBホスト | |||
| ダイナミックレンジ | 60 dB | |||
| 表示モード | 反射係数／透過係数、リターンロス／挿入損失、位相、群遅延、対数振幅、障害位置、リニア振幅、実部、虚部、VSWR、スミスチャート、ポーラー表示 | — | ||
| VNA周波数範囲 | 100 kHz〜3.6 GHz | 100 kHz〜7.5 GHz | — | |
| リモート制御 | USB-TMC / VXI-11 / Socket による SCPI / LabVIEW / IVI | |||
| 寸法（W×H×D） | 270 mm*190 mm*60 mm | |||
| 分解能帯域幅（RBW） | 1 Hz ~ 5 MHz | |||
| EMI測定 | 200種類以上の標準テンプレートを内蔵、カスタム・テンプレートにも対応 | |||
| トラッキング・ジェネレータ | 100 kHz ~ 3.6GHz | 100 kHz ~ 7.5 GHz | — | |
| 表示平均ノイズレベル | -165 dBm/Hz | |||
| SSB 位相ノイズ | <-106 dBc/Hz | <-100 dBc/Hz | ||
| 3次インターセプト (TOI) | +14 dbm | |||
| マーカー周波数分解能 | スパン /（表示ポイント数 - 1） | |||
| マーカー機能 | ノイズ・マーカー、N dB 帯域幅、周波数カウンタ | |||
| 振幅確度 | < 0.7 dB | |||
| リアルタイム解析帯域幅 | 100MHz | |||
| リアルタイム・スペクトラム表示 | 確率密度スペクトラム、ウォーターフォール、3Dスペクトラム、パワー対時間 | |||
| VNA 測定パラメータ | ベクトル S11、ベクトル S21 | — | ||
| EMI フィルタ (-6 dB) | 200 Hz，9 kHz，120 kHz，1 MHz | |||
| スペクトラム解析範囲 | 9 kHz ~ 3.6 GHz | 9 kHz ~ 7.5GHz | 9 kHz ~ 14.0 GHz | 9 kHz ~ 20.0 GHz |
| ケーブル・アンテナ測定の周波数範囲 | 100 kHz ~ 3.6 GHz | 100 kHz ~ 7.5 GHz | — | |
| スパン範囲 | 0Hz、100Hz～本体の最大周波数 | |||
| スパン確度 | ± スパン /（スイープ・ポイント数 - 1） | |||
| マーカー周波数の不確かさ | ±[マーカー読み値 × 基準周波数確度 + 1% × スパン + 0.5 × マーカー周波数分解能 + 1Hz] | |||
| 100% 検出できる最小信号持続時間 | 6.25 μs | |||
| ネットワーク解析のダイナミックレンジ | 90 dB | — | ||
| 高度な測定 | CHP、ACPR、OBW、CNR、高調波、モニター、CCDF、SEM、TOI | |||
| ベクトル信号変調解析 | AM，FM，PM | |||
| 検波方式 | ポジティブ・ピーク、RMS平均、準尖頭値 | |||

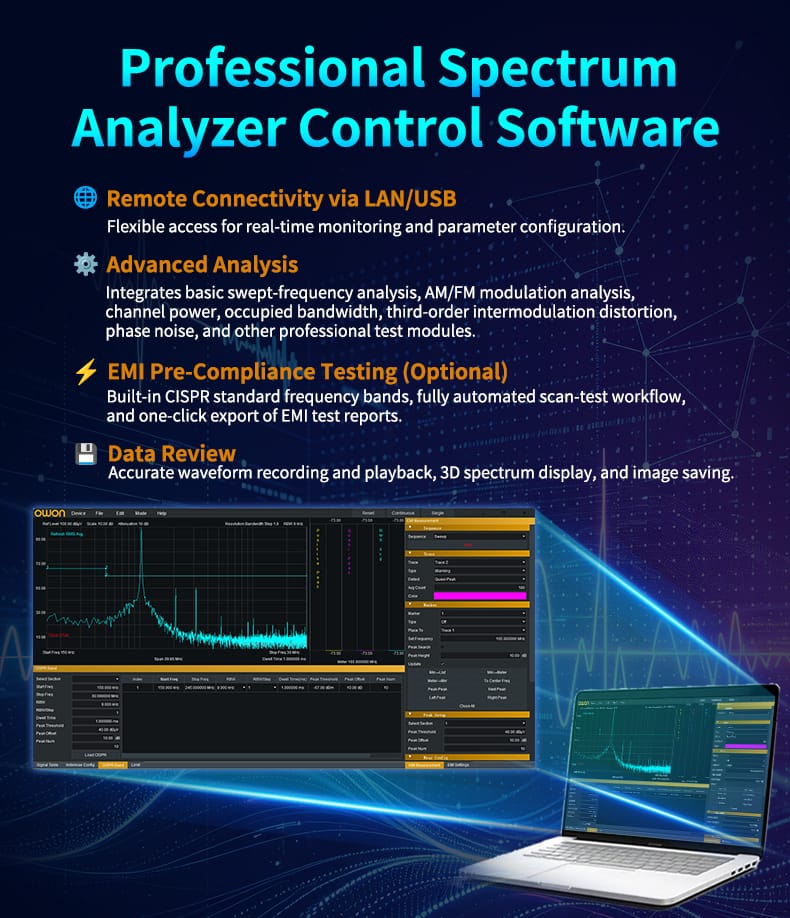

| リモート制御ソフトウェア | NI-MAX、Webブラウザ、Spectrum Vision ソフトウェア | |||
付属品・オプション
付属品 |
|---|
電源コード |
クイックガイド |
USBケーブル |
N-Nケーブル（オプション） |
N-SMAケーブル（オプション） |
SMA-SMAケーブル（オプション） |
SMAアダプター（オプション） |
近傍界プローブ（オプション） |
N-SMAアダプター（オプション） |
N-BNC アダプター |
GPS アンテナ |
キャリングケース |
CF5509-F N（オプション） |
CF5509-M（オプション） |
CF6509-F（オプション） |
CF6509-M（オプション） |
付属品は実際の出荷内容に準じます。
