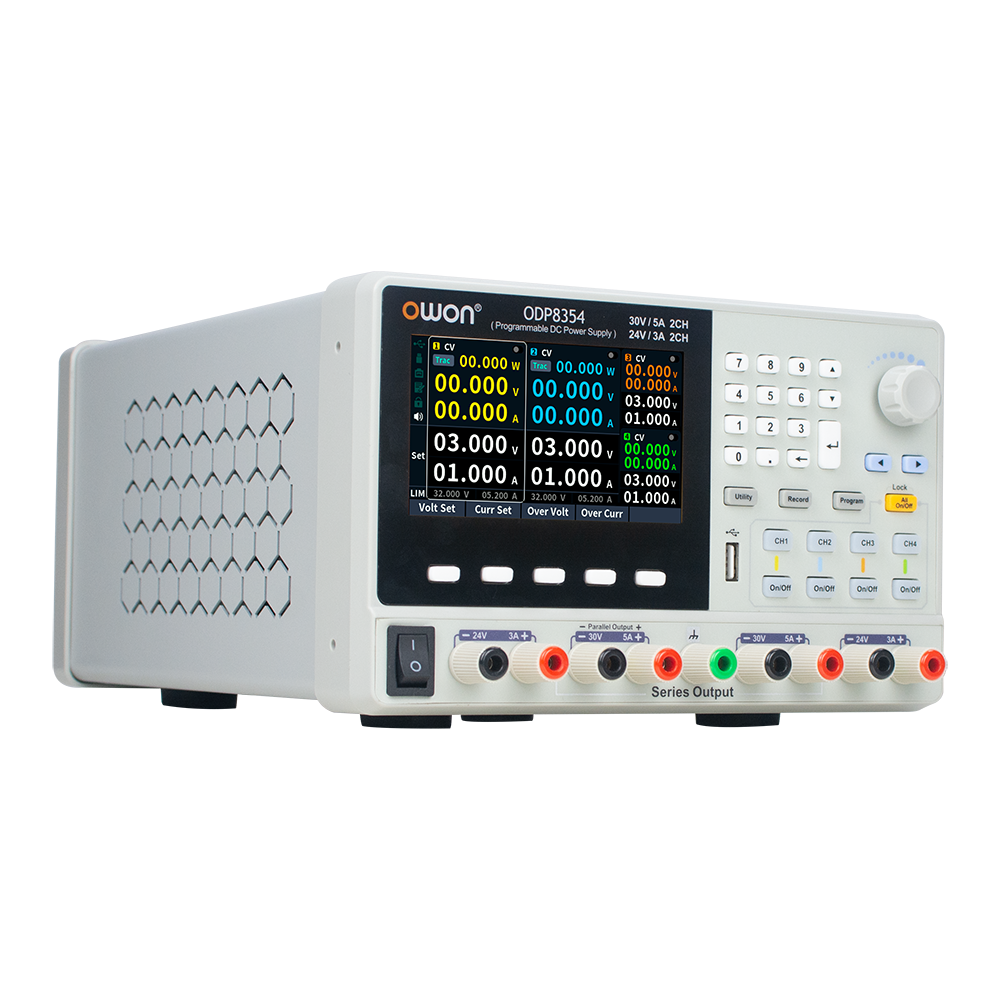

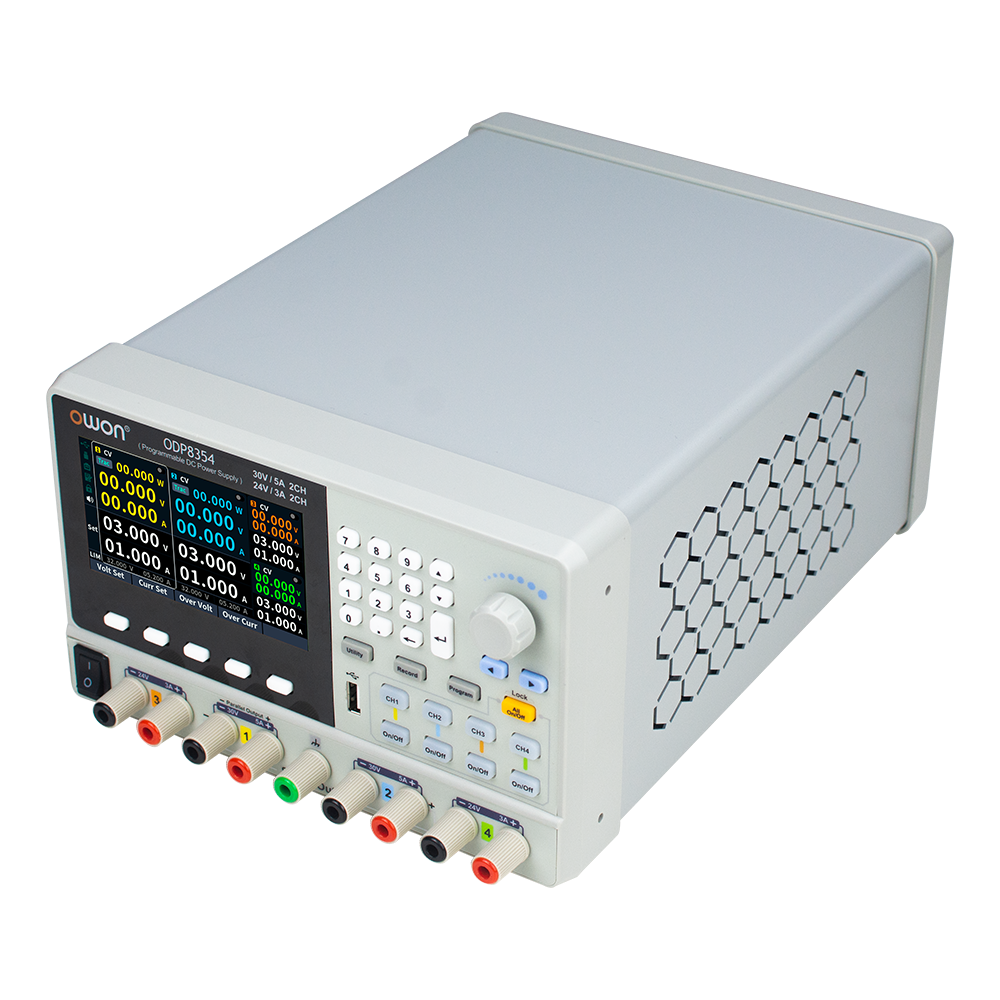

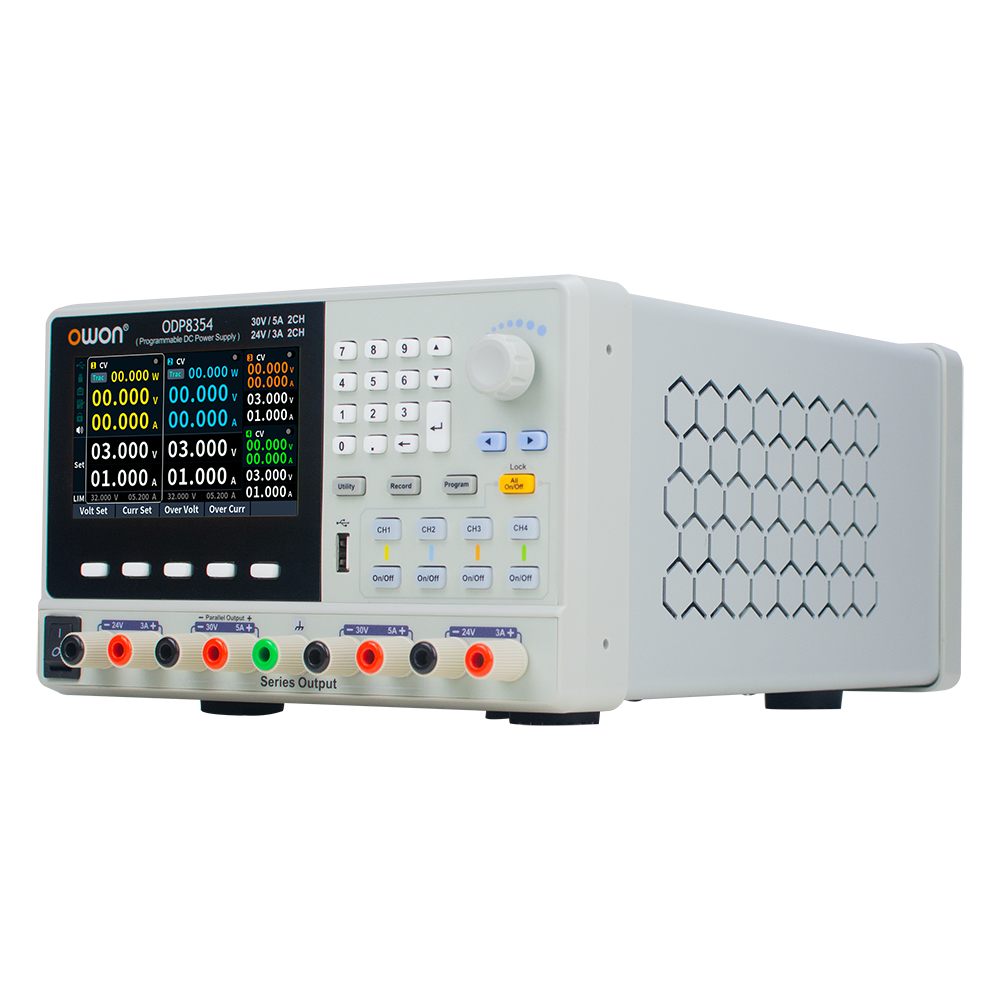

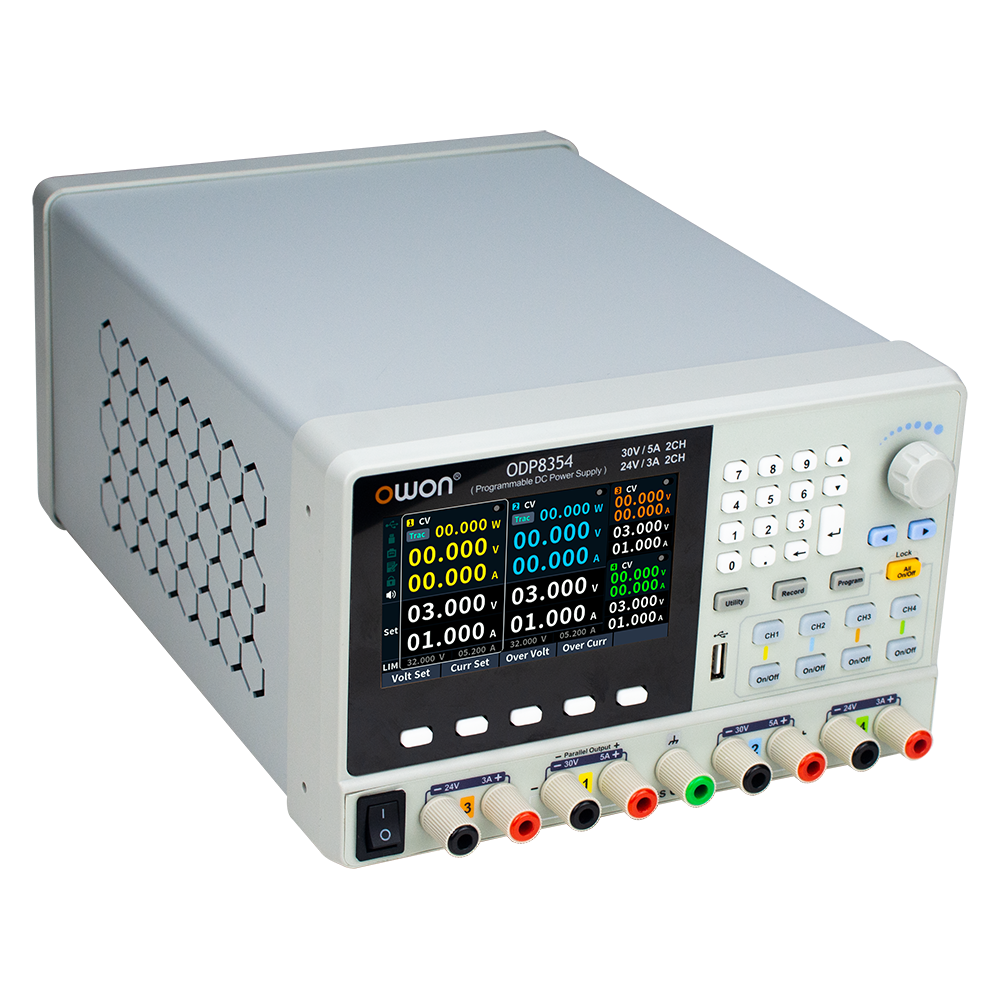

OWON ODP8000シリーズ プログラマブル直流電源 3ch、30V/5A×2、24V/3A、204W
- 型番
- ODP8353
- メーカー
- OWON
- シリーズ
- ODP8000シリーズ
- カテゴリ
- プログラマブル直流電源
73,700円
特長

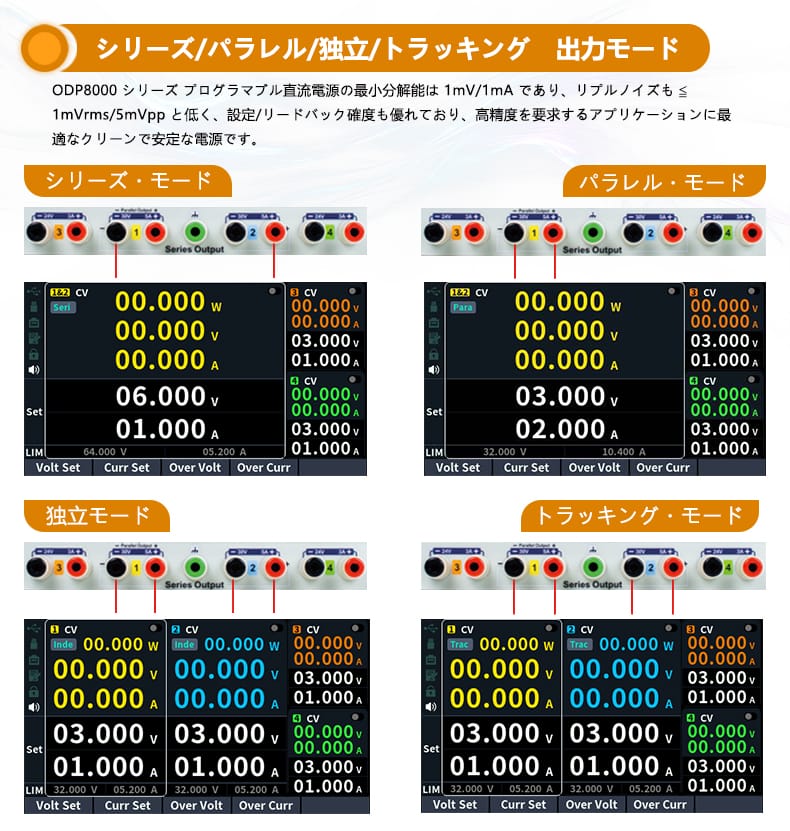

- 独立して調整可能な 3 / 4チャンネル出力；CH1とCH2は直列/並列接続をサポート
- CH1/CH2: 30V/5A（最大90W） ; CH3/CH4: 24V/3A（最大24W）
- 5桁 電圧/電流表示、1mV / 1mA 分解能
- 低リプル/ノイズ： ≤1mVrms / 5mVpp
- 保護機能：OVP, OCP, OTP, OPP

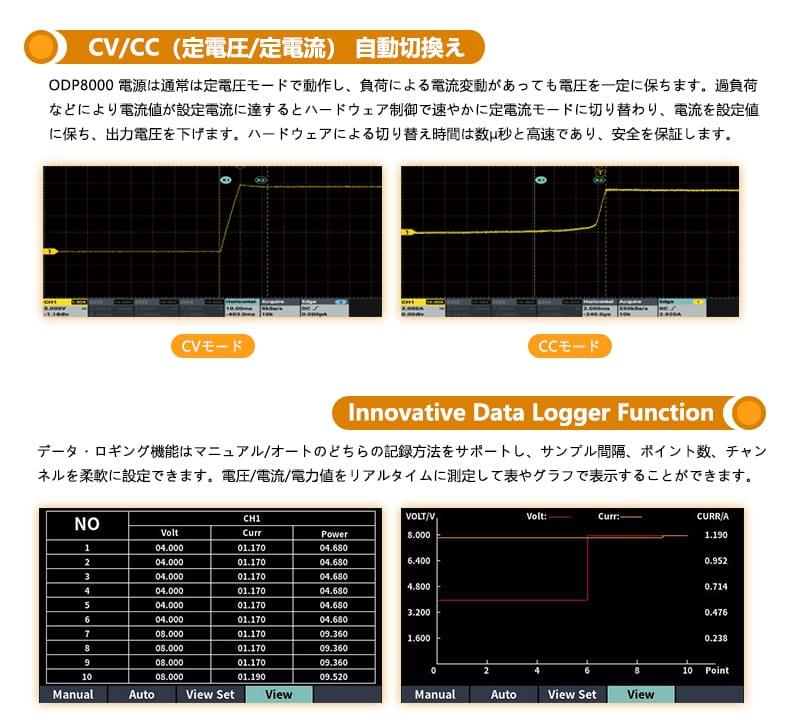

- ハードウェア制御の高速な CV/CC モード切り替え
- 100ステップのシーケンス出力
- リモートセンスをサポート
- 内蔵ロギング機能で電圧/電流/電力値を表や波形で表示
- 設定値をセーブ/リコール可能

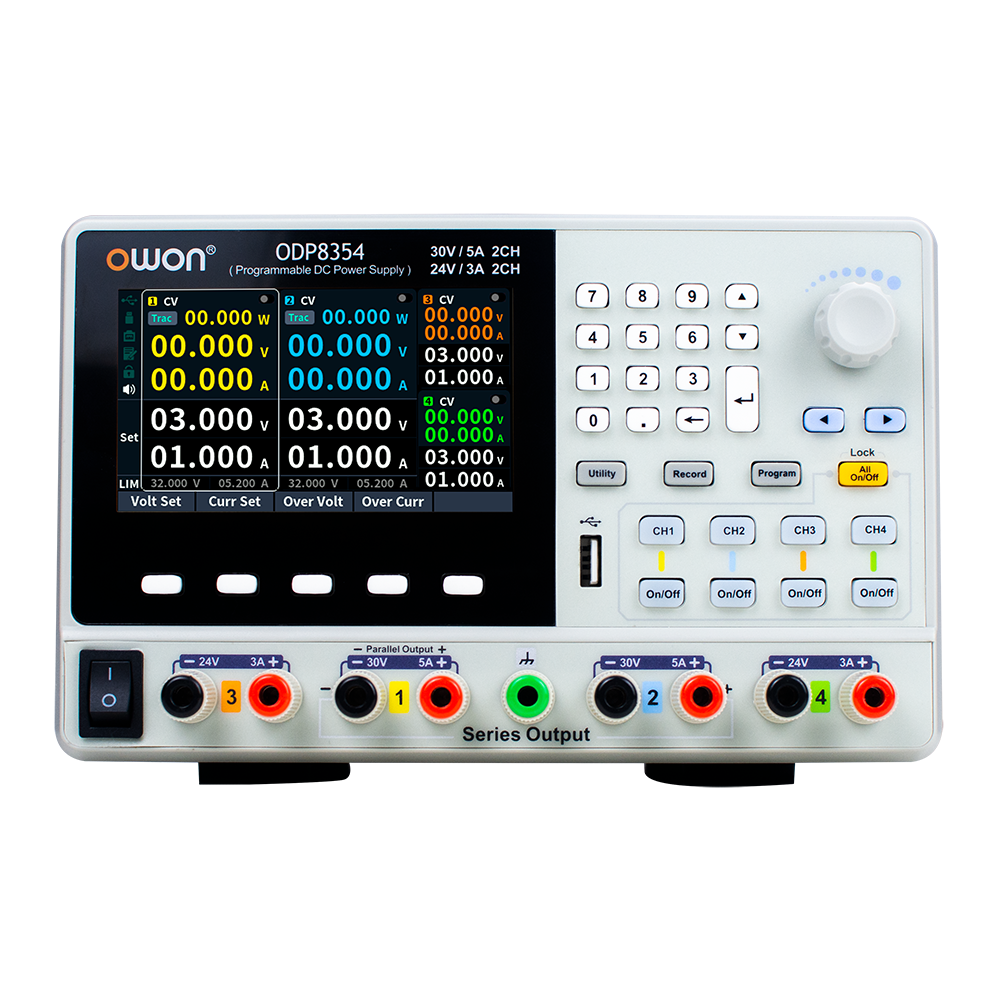

- 4.3インチ (480*272) LCD ディスプレイ

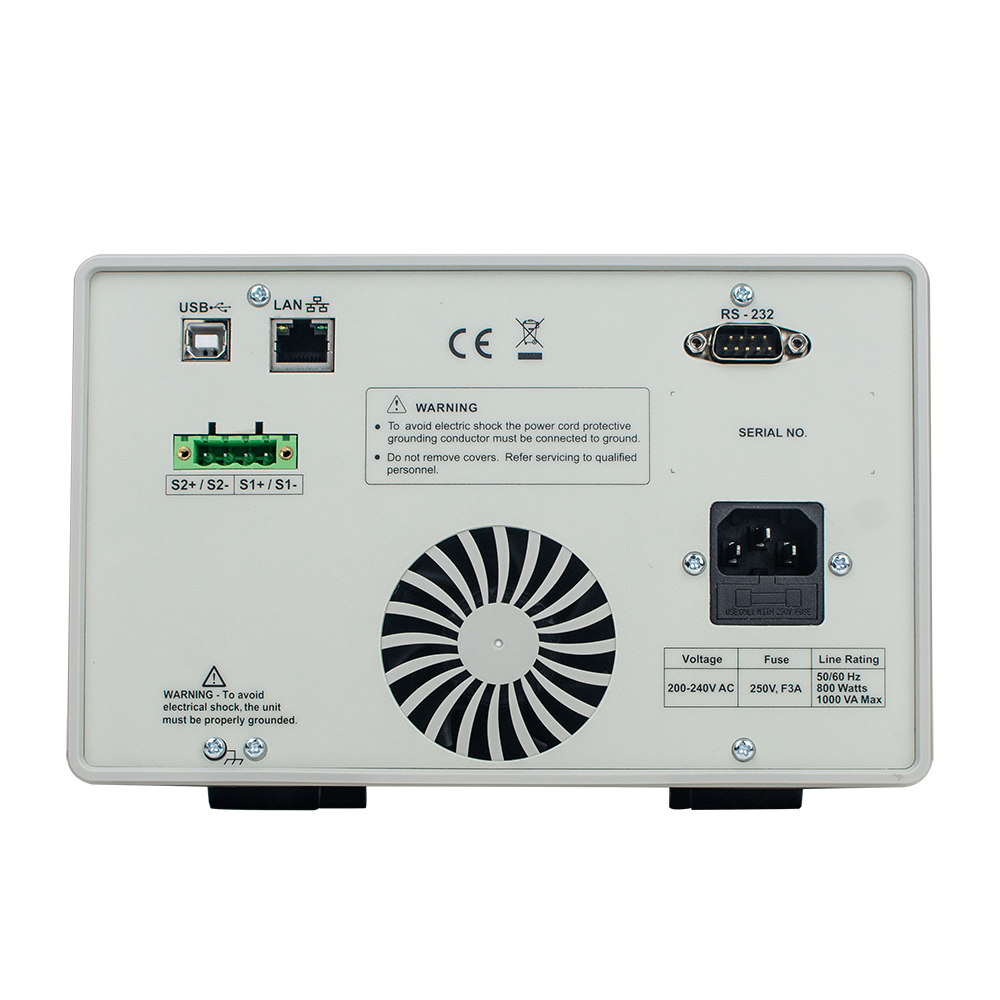

- インターフェース：USB 2.0、 RS232、LAN

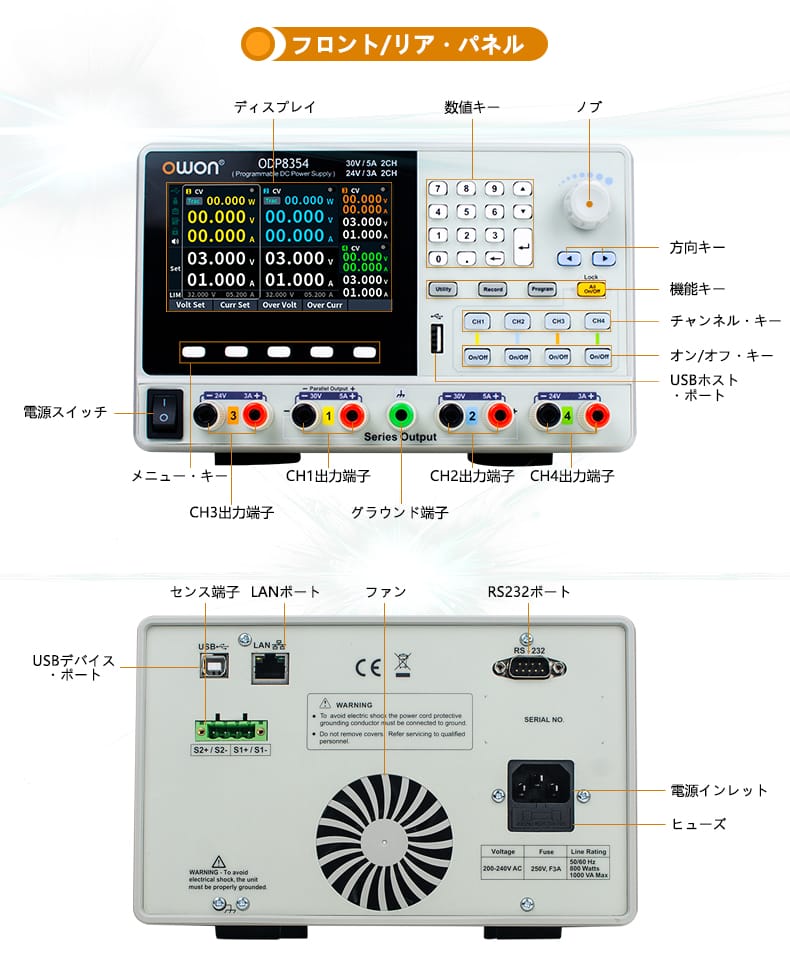

製品概要
規格表
| 型番 | ODP8353 | ODP8354 |
|---|---|---|
| ディスプレイ | 4.3インチ IPS LCD | |
| インターフェース | USBホスト、USBデバイス、RS232、LAN、USB TMC プロトコル対応 | |
| 寸法 | 290mm（W）*130mm（H）*212mm（D） | |
| 重量 | ≈9kg | |
| 動作温度 | 0-40℃ | |
| 最大出力 | 204W | 228W |
| リードバック分解能 | 1mV/1mA | |
| リードバック確度 (25℃ ± 5℃) | ||
| 電圧 | ||
| 独立 | ±（読み値の0.03% + 10）mV | |
| 並列 | ±（読み値の0.03% + 10）mV | |
| 直列 | ±（読み値の0.06% + 20）mV | |
| 電流 | ||
| 独立 | ±（読み値の0.1% + 5）mA | |
| 並列 | ±（読み値の0.2% + 10）mA | |
| 直列 | ±（読み値の0.1% + 5）mA | |
| 設定分解能 | 1mV/1mA | |
| 負荷レギュレーション | ||
| 電圧 | ||
| 独立 | ≤0.01% + 5mV | |
| 並列 | ≤0.01% + 50mV | |
| 直列 | ≤0.01% + 50mV | |
| リードバック温度係数 | ||
| 電圧 | 100ppm/℃ | |
| 電流 | 200ppm/℃ | |
| 出力チャンネル数 | 3（独立制御チャンネル） | 4（独立制御チャンネル） |
| 電圧 / 電流 | ||
| CH1 | 30V/5A、最大90W 定電力出力 | |
| CH2 | 30V/5A、最大90W 定電力出力 | |
| CH3 | 24V/3A、最大24W 定電力出力 | |
| CH4 | — | 24V/3A、最大24W 定電力出力 |
| CH1, CH2 並列電圧 / 電流 | 60V/5A、最大180W 定電力出力 | 60V/5A、180W 定電力出力 |
| CH1, CH2 直列電圧 / 電流 | 30V/10A、最大180W 定電力出力 | 30V/10A、180W 定電力出力 |
| 設定確度（12か月以内）(25℃±5℃) | ||
| 電圧 | ||
| 独立 | ±（読み値の0.03% + 10）mV | |
| 並列 | ±（読み値の0.03% + 10）mV | |
| 直列 | ±（読み値の0.06% + 20）mV | |
| 電流 | ||
| 独立 | ±（読み値の0.1% + 5）mA | |
| 並列 | ±（読み値の0.2% + 20）mA | |
| 直列 | ±（読み値の0.1% + 5）mA | |
| ノイズとリプル*（20Hz-20MHz） | ||
| 電圧 pp | ||
| 独立 | ≤5mVp-p | |
| 並列 | ≤5mVp-p | |
| 直列 | ≤10mVp-p | |
| 電圧 rms | ≤1mVrms | |
| 電流 | ||
| 独立 | ≤5mArms | |
| 並列 | ≤10mArms | |
| 直列 | ≤5mArms | |
| 電源レギュレーション | ||
| 電圧 | ≤0.01%+3mV | |
| 電流 | ≤0.01%+3mA | |
| プログラマブルシーケンス出力 | ||
| ステップ数 | 100グループ | |
| 時間設定 | 秒 | |
| データレコード機能 | 1万件のデータ（電圧、電流、電力） | |
付属品・オプション
付属品 |
|---|
電源コード |
クイックガイド |
USBケーブル |
ヒューズ |
テストリード（オプション） |
付属品は実際の出荷内容に準じます。
