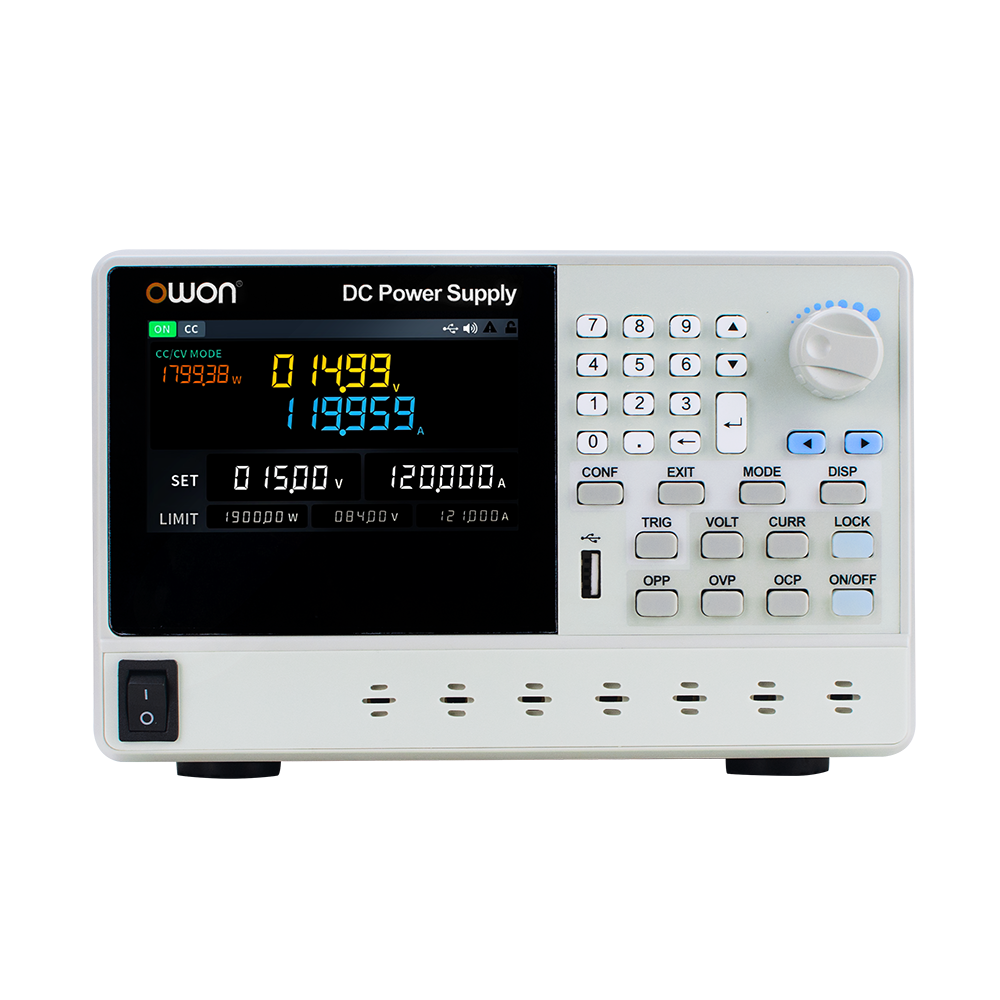

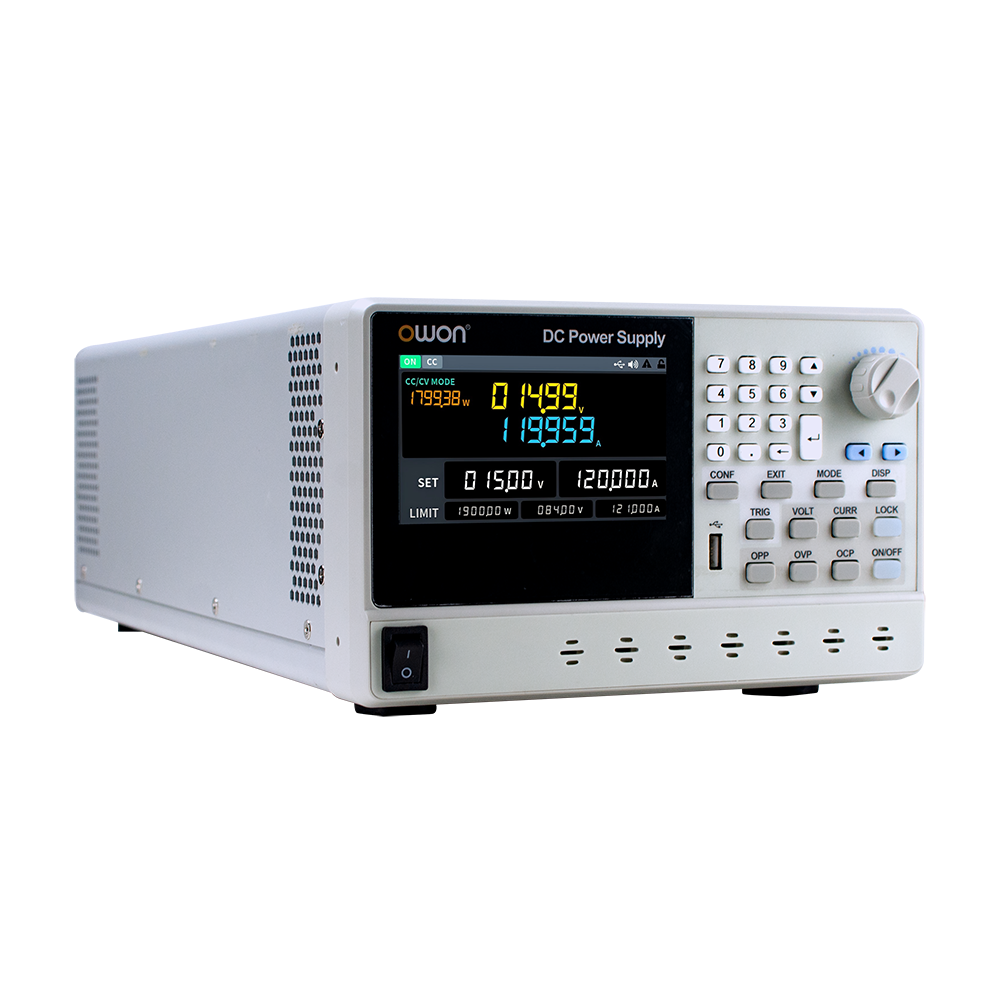

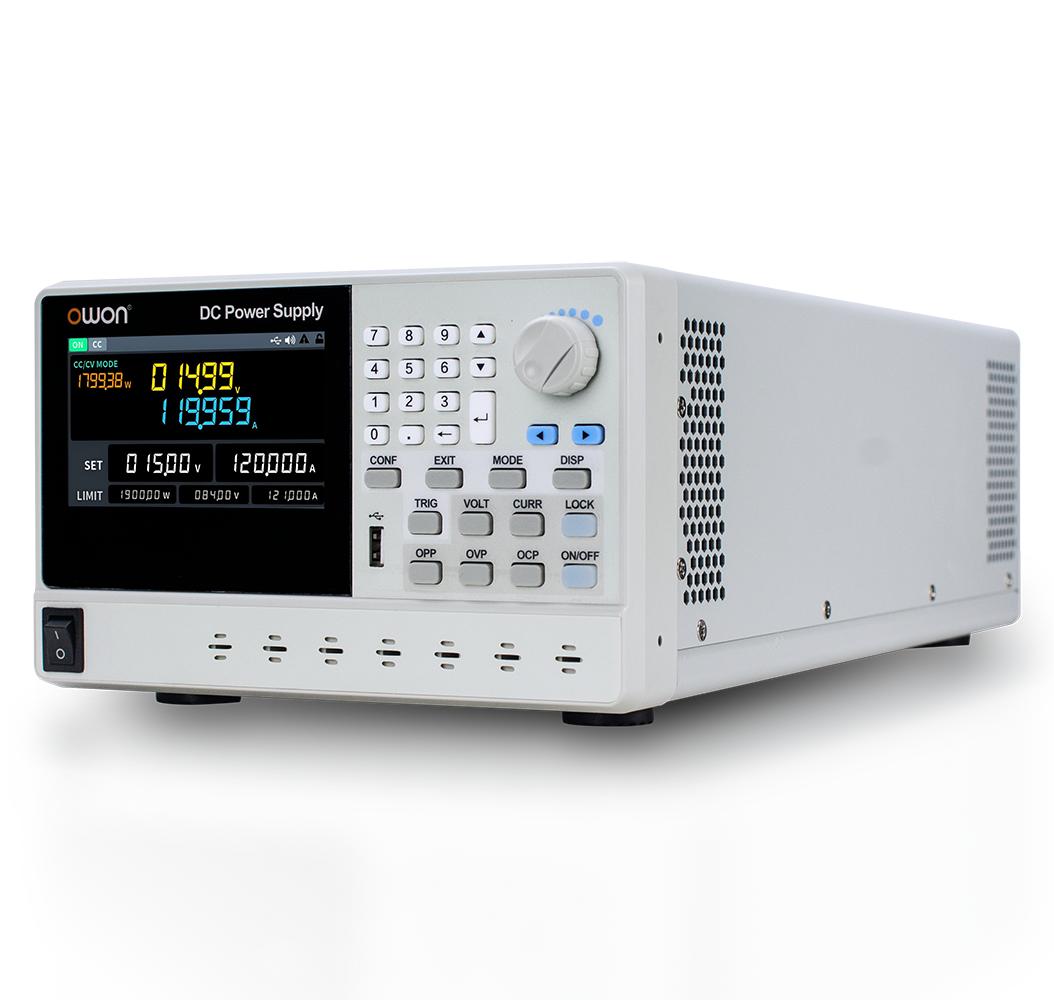

OWON OWH80シリーズ プログラマブル直流電源 1ch、80V/80A、2000W
- 型番
- OWH8080-2000
- メーカー
- OWON
- シリーズ
- OWH80シリーズ
- カテゴリ
- プログラマブル直流電源
310,200円
特長
- 1/2幅 3Uサイズ、標準19インチラックに実装可能

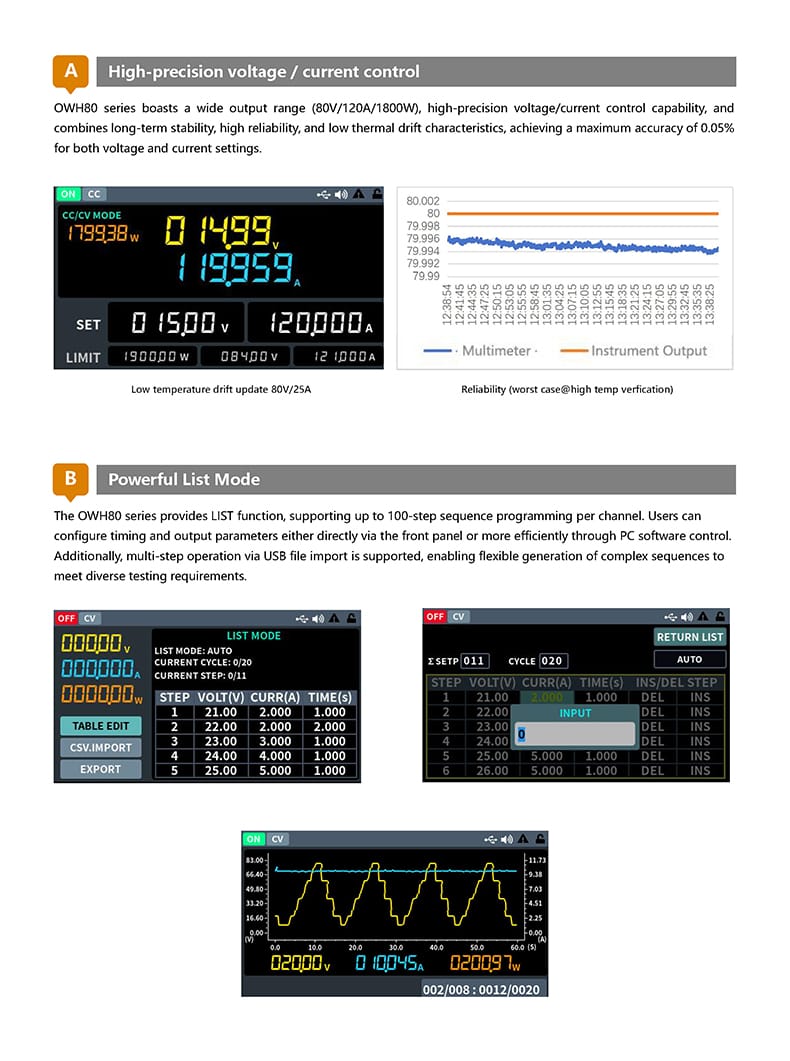

- 高性能：出力 1800W / 2000W、確度 0.05%
- 最大 80V の電圧と最大 120A の電流を出力
- 高い設定／リードバック分解能：10mV/1mA
- CV/CC 優先モード設定
- 放電回路を内蔵し、電源オフ時に高電圧が残留しません

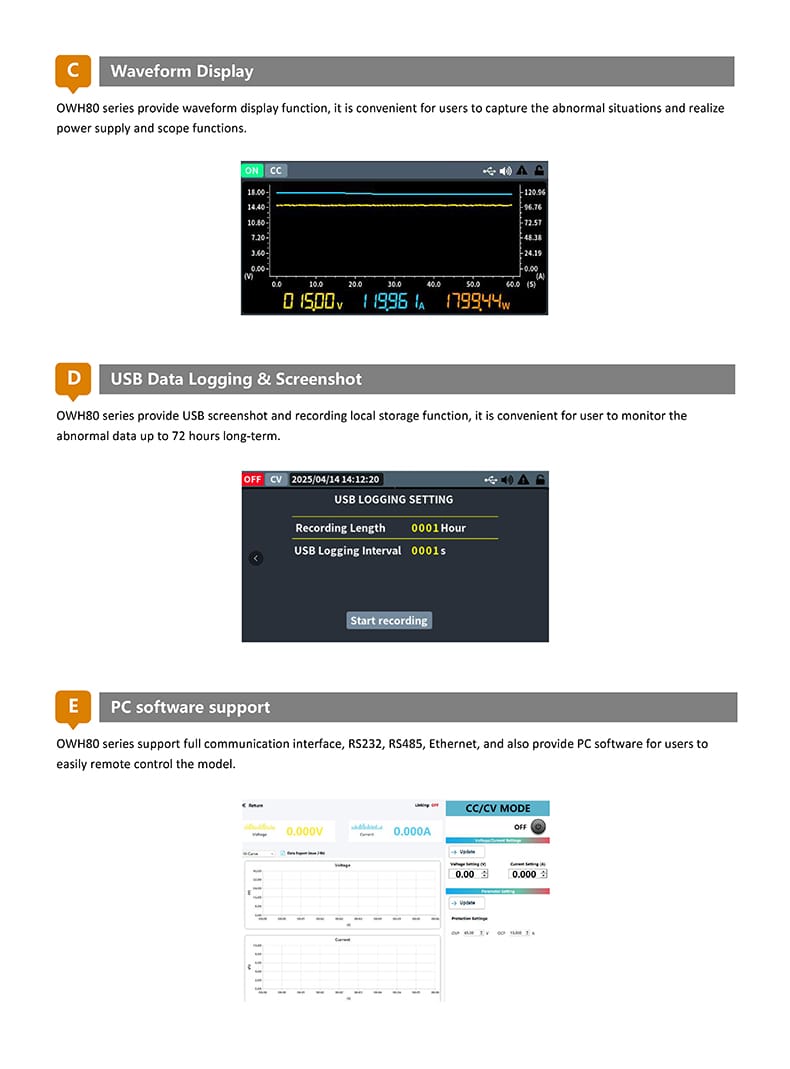

- 3インチ TFT カラーLCD、出力のグラフ表示と1分間のデータロギングに対応
- フルデジタル制御、OVP・OCP・OPP 保護機能を搭載

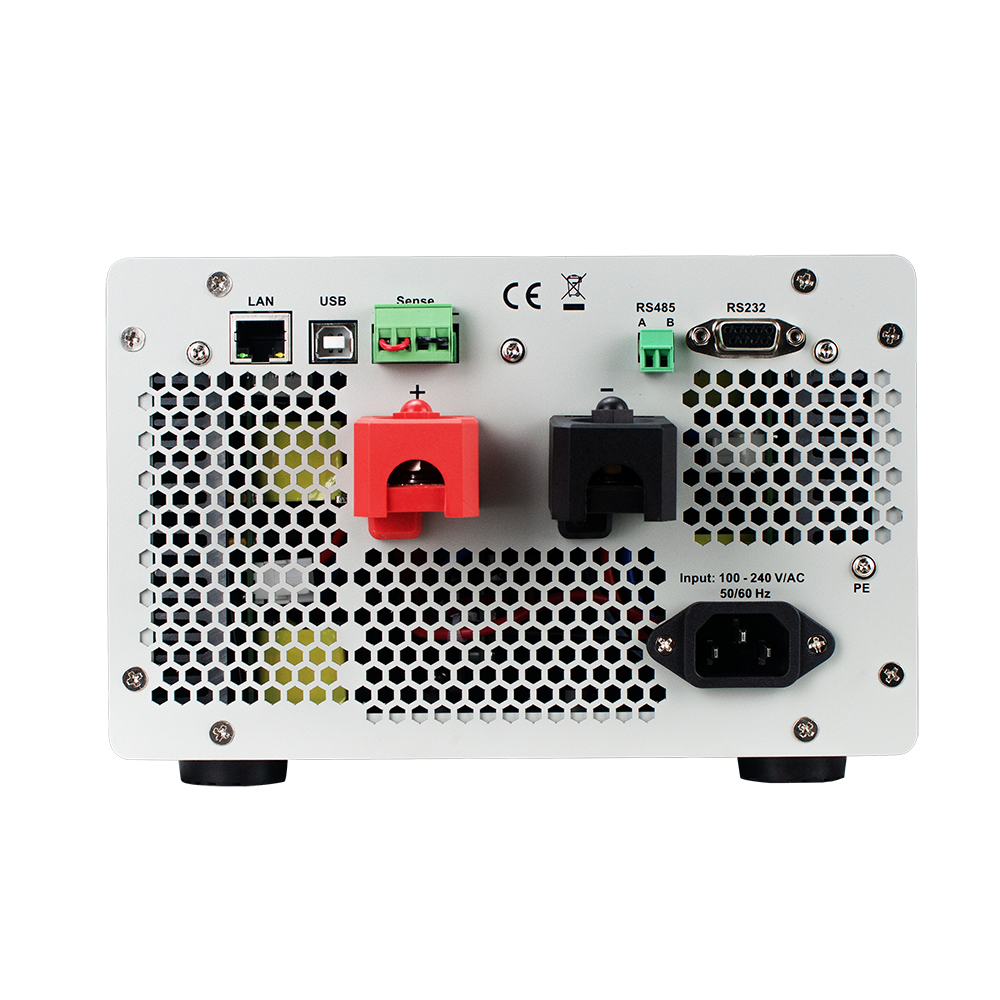

- LAN、RS485、RS232 のシリアル通信インターフェースと SCPI に対応
製品概要
規格表
| 型番 | OWH50120-1800 | OWH80120-1800 | OWH8080-2000 |
|---|---|---|---|
| ディスプレイ | USB, LAN, RS485,RS232 | 4.3インチ TFT LCD | |
| インターフェース | 4.3インチ TFT LCD | USB, LAN, RS485,RS232 | |
| 動作温度 | 0-40℃ | ||
| チャンネル | 1 | ||
| リードバック分解能 | 1mV/1mA | ||
| 設定確度 | |||
| 電圧 | ≤0.05% ± 40mV | ||
| 電流 | ≤0.1% ± 0.1%FS | ||
| 設定分解能 | 10mV/1mA | ||
| 出力温度係数 （0℃-40℃） | |||
| 電圧 | 100ppm/℃ | ||
| 電流 | 200ppm/℃ | ||
| リードバック温度係数 | |||
| 電圧 | 100ppm/℃ | ||
| 電流 | 200ppm/℃ | ||
| 入力電源 | 198V～240Vac*；45Hz～65Hz | ||
| 定格出力 （0℃-40℃） | |||
| 電圧 | 0 -50V | 0 - 80V | 0-80V |
| 電流 | 0-120A | 0 -120A | 0-80A |
| リードバック確度 | |||
| 電圧 | ≤0.05% ± 40mV | ||
| 電流 | ≤0.1% ± 0.1%FS | ||
| 重量 (kg) | 約6kg | ||
| リップル・ノイズ | |||
| 電圧 | ≤100mVp-p | ||
| 電流 | ≤100mArms | ≤120mArms | |
| 出力電力 | 1800W | 2000W | |
| 寸法（W×H×D mm） | 215.0 x 133.0 x 446.2 | ||
| ロード・レギュレーション（出力の% + オフセット） | |||
| CV | ≤0.03% + 20mV | ||
| CC | ≤0.05% + 30mA | ||
| ライン・レギュレーション（出力の% + オフセット） | |||
| CV | ≤0.03% + 20mV | ≤0.05% + 20mV | |
| CC | ≤0.05% + 30mA | ||
| 過渡応答（定格負荷の10%～90%） | ≤5.0ms | ||
付属品・オプション
付属品 |
|---|
電源コード |
クイックガイド |
USBケーブル |
付属品は実際の出荷内容に準じます。
