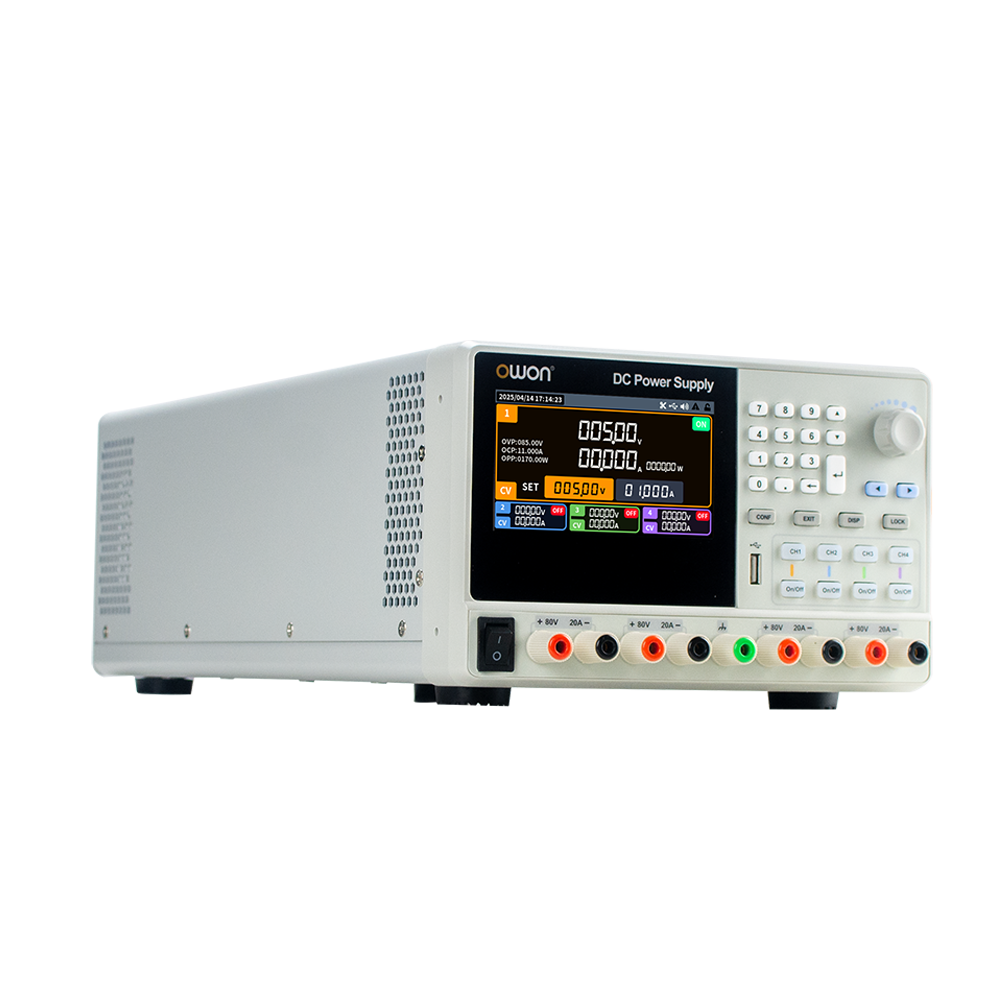

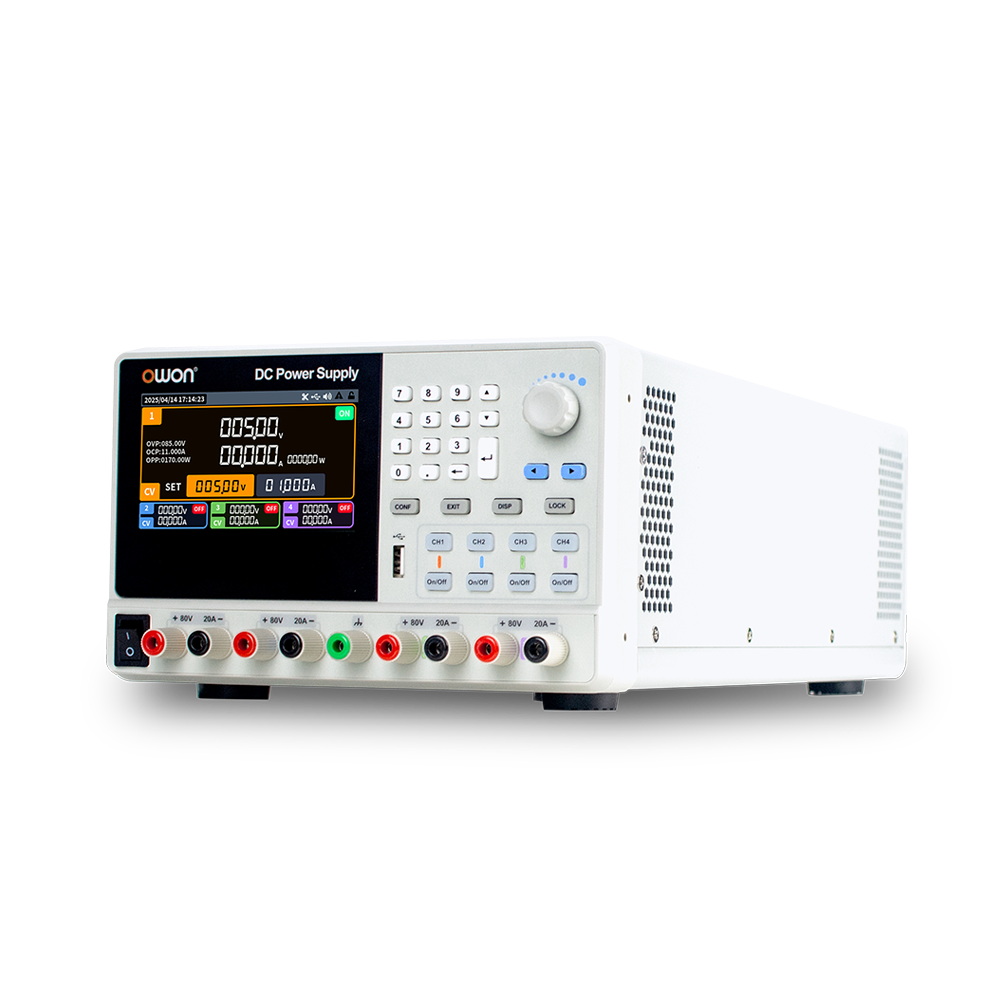

OWON OWH80Qシリーズ プログラマブル直流電源 4ch、80V/20A、500W×4
- 型番
- OWH8080Q-2000
- メーカー
- OWON
- シリーズ
- OWH80Qシリーズ
- カテゴリ
- プログラマブル直流電源
336,600円
特長
- 1/2幅 3Uサイズ、標準19インチラックに実装可能
- 高性能：出力 600W / 1000W / 2000W、確度 0.05%
- 最大 80V の電圧と最大 20A の電流を出力
- 高い設定／リードバック分解能：10mV/1mA
- CV/CC 優先モード設定
- 放電回路を内蔵し、電源オフ時に高電圧が残留しません

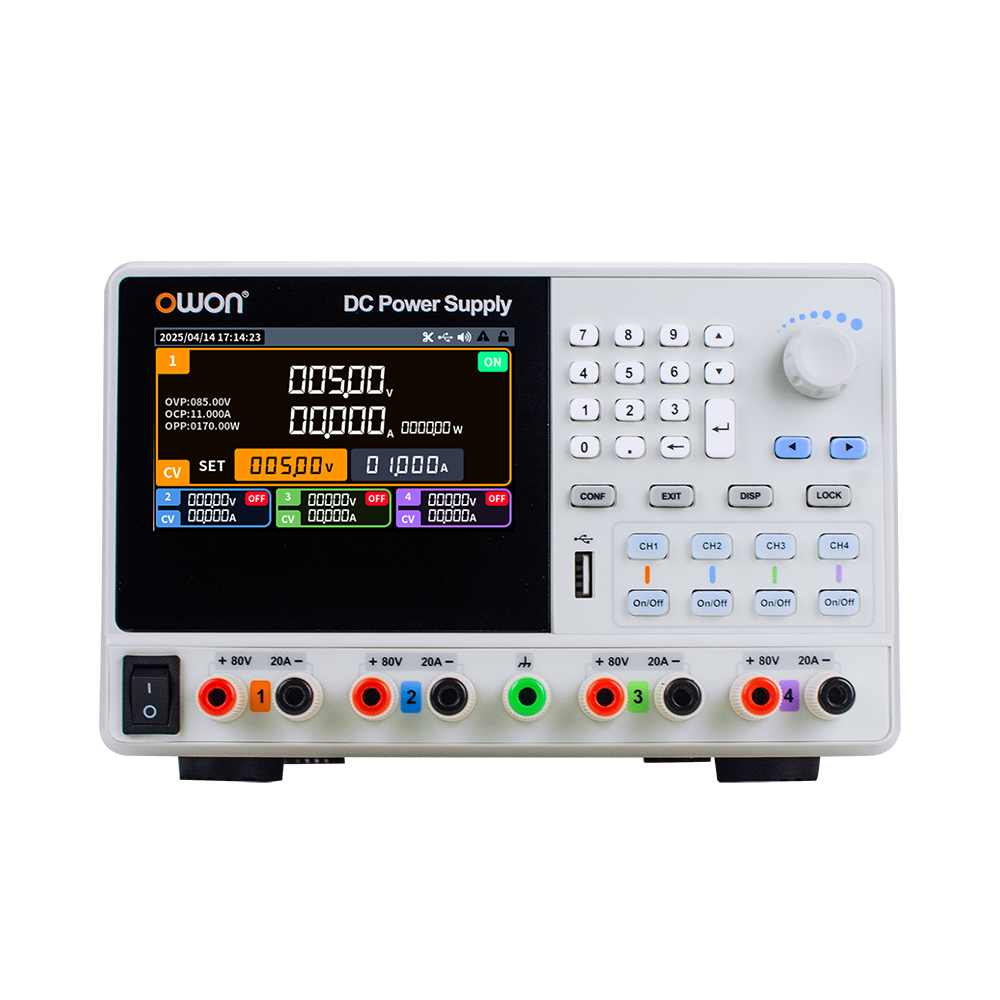

- 3インチ TFT カラーLCD、出力のグラフ表示と1分間のデータロギングに対応
- フルデジタル制御、OVP・OCP・OPP 保護機能を搭載

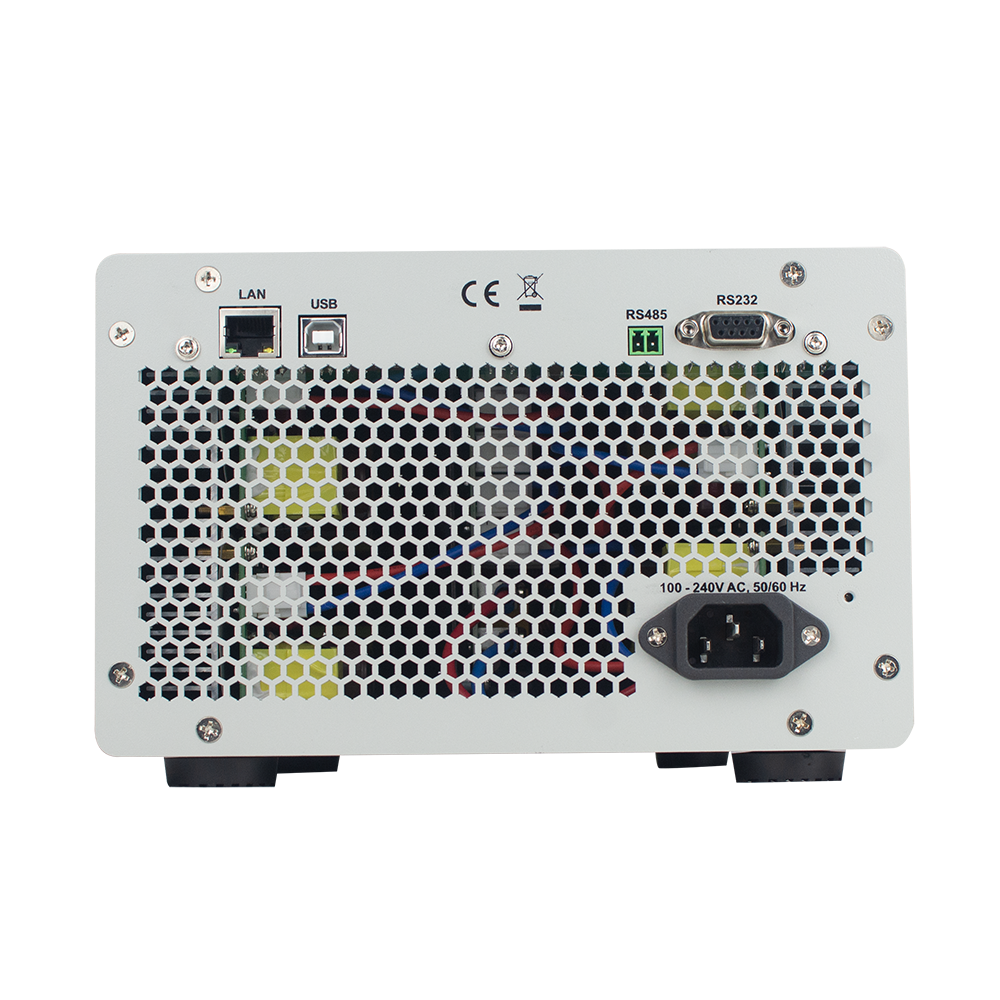

- LAN、RS485、RS232 のシリアル通信インターフェースと SCPI に対応
製品概要
規格表
| 型番 | OWH8020Q-1000F | OWH8040Q-600F | OWH8080Q-2000 |
|---|---|---|---|
| ディスプレイ | 4.3インチ TFT LCD | ||
| インターフェース | USB, LAN, RS485,RS232 | ||
| 動作温度 | 0-40℃ | ||
| チャンネル | 4 | ||
| リードバック分解能 | 10mV/1mA | ||
| 設定確度 | |||
| 電圧 | ≤0.05% ± 40mV | ≤0.05% ± 20mV | |
| 電流 | ≤0.1% ± 0.1%FS | ≤0.1% ± 30mA | |
| 設定分解能 | 10mV/1mA | ||
| 出力温度係数 （0℃-40℃） | |||
| 電圧 | 100ppm/℃ | ||
| 電流 | 200ppm/℃ | ||
| リードバック温度係数 | |||
| 電圧 | 100ppm/℃ | ||
| 電流 | 200ppm/℃ | ||
| 入力電源 | 100V～240Vac；45Hz～65Hz | 198V～240Vac；45Hz～65Hz | |
| 定格出力 （0℃-40℃） | |||
| 電圧 | 0 - 80V | ||
| 電流 | 0 - 5A | 0 -10A | 0 - 20A |
| リードバック確度 | |||
| 電圧 | ≤0.05% ± 40mV | ≤0.05% ± 20mV | |
| 電流 | ≤0.1% ± 0.1%FS | ≤0.1% ± 30mA | |
| 重量 (kg) | 約6kg | ||
| リップル・ノイズ | |||
| 電圧 | ≤100mVp-p | ≤50mVp-p | |
| 電流 | ≤120mArms | ≤100mArms | ≤30mArms |
| 出力電力 | 4*250W | 4*150W | 4*500W |
| 寸法（W×H×D mm） | 215.0 x 133.0 x 446.2 | ||
| ロード・レギュレーション（出力の% + オフセット） | |||
| CV | ≤0.03%+20mV | ≤0.05%+20mV | |
| CC | ≤0.05%+30mA | ≤0.1%+30mA | |
| ライン・レギュレーション（出力の% + オフセット） | |||
| CV | ≤0.05%+20mV | ≤0.03%+20mV | ≤0.05%+20mV |
| CC | ≤0.05%+30mA | ≤0.1%+30mA | |
| 過渡応答（定格負荷の10%～90%） | ≤5.0ms | ||
付属品・オプション
付属品 |
|---|
電源コード |
クイックガイド |
USBケーブル |
付属品は実際の出荷内容に準じます。
