特長

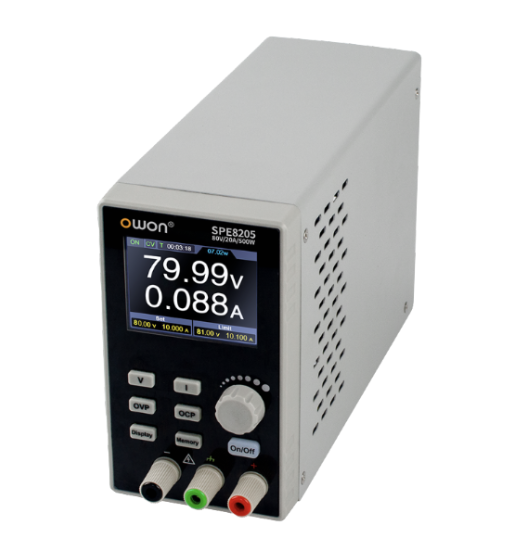

SPEシリーズ 1チャンネル電源
・1チャンネル
・最大出力: 150W, 200W, 300W
・出力分解能: 10mV / 1mA
・シーケンス出力: 10ステップ
・2.8インチLCD
・インターフェース: USBデバイス
・SCPIコマンドをサポート
・モバイル・デバイスを充電可能なUSBチャージ専用ポート(Uモデルは急速充電をサポート)



















■小型・高効率

・ 小型軽量、約1.5kg

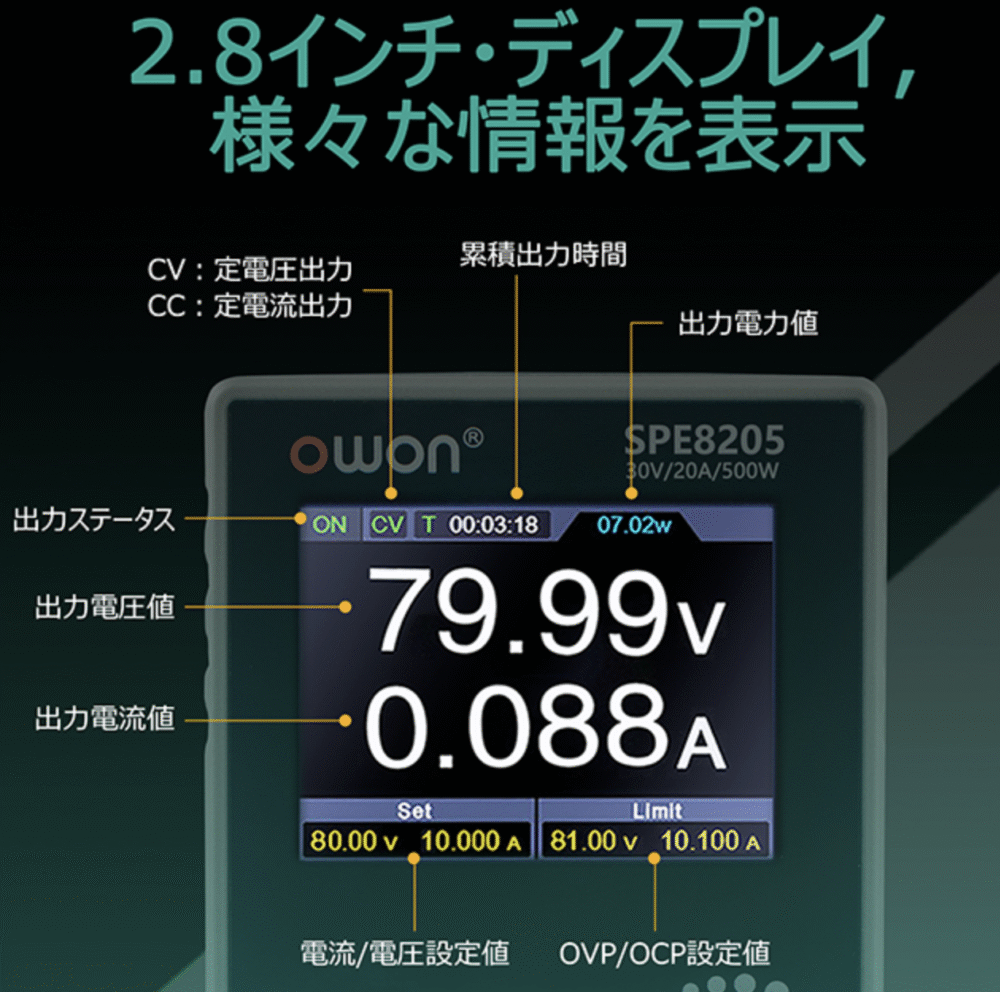

■2.8インチ・ディスプレイ、様々な情報を表示



・V:定電圧出力
・CC:定電流出力
・出力ステータス
・累積出力時間
・出力電力値
・出力電圧値
・出力電流値
・電流/電圧設定値
・OVP/OCP設定値

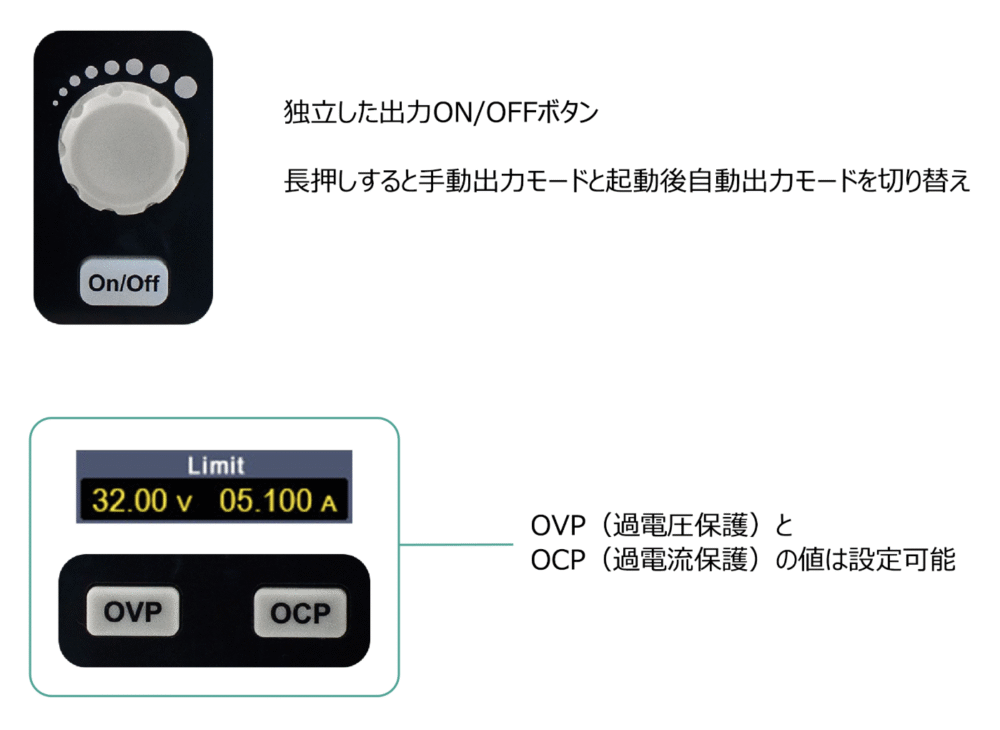

■負荷回路を守る多様な機能



・独立した出力ON/OFFボタン
・長押しすると手動出力モードと起動後自動出力モードを切り替え
・OVP(過電圧保護)とOCP(過電流保護)の値は設定可能

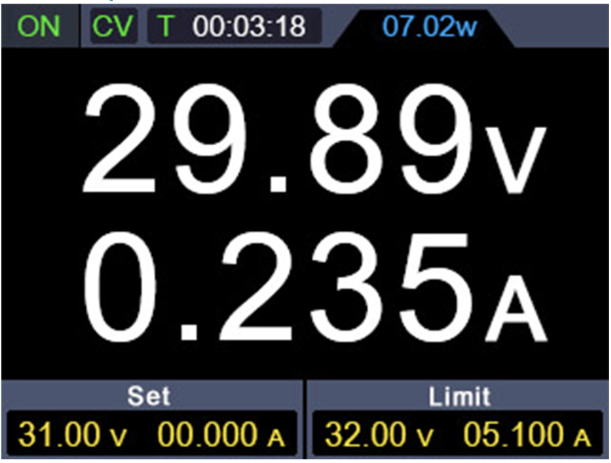

■CV:定電圧出力&CC:定電流出力



CV/CCは負荷により自動的に切り替わり、負荷回路を保護します。
出力電流が設定電流に達すると自動的にCC(定電流)モードに切り替わります。



















■様々なテストが可能な機能①

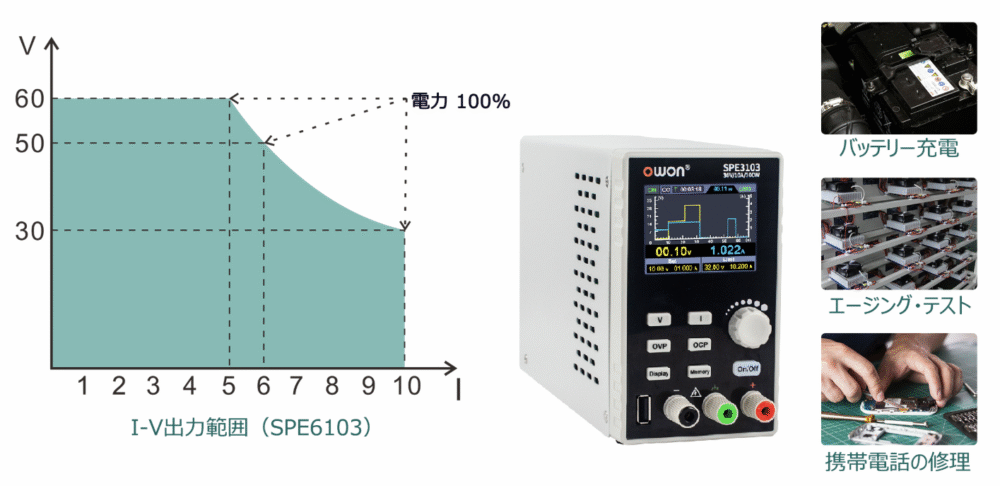

・定格電力範囲内で、高電圧と低電流、あるいは低電圧と高電流など、柔軟な電圧と電流の組み合わせが可能です。
・出力電圧/電流値をモニタしてトレンド波形を表示できるので、モバイル機器の修理、エージング・テスト、バッテリー充放電などに便利です。

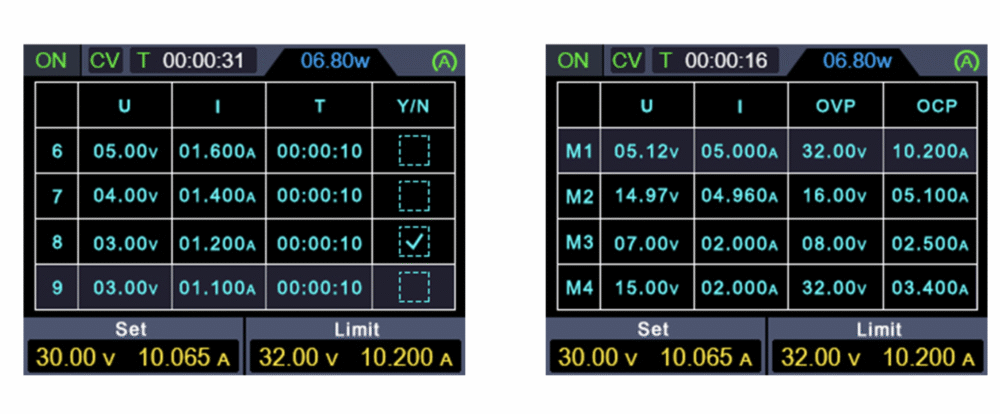

■様々なテストが可能な機能②



・10ステップのリスト・シーケンス出力
・4グループのプリセット・メモリ



















■製品の安定性①

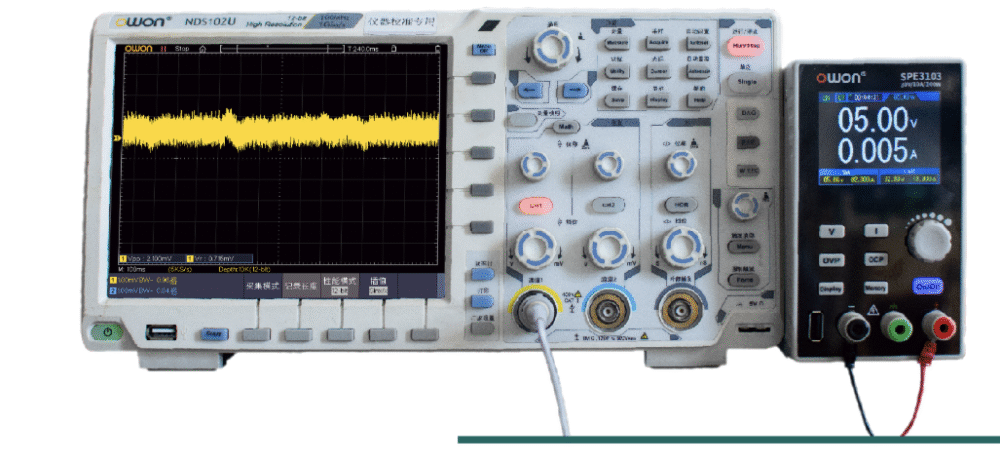

高度なテスト要求に適合する安定した出力と低いリプル/ノイズ







■製品の安定性②

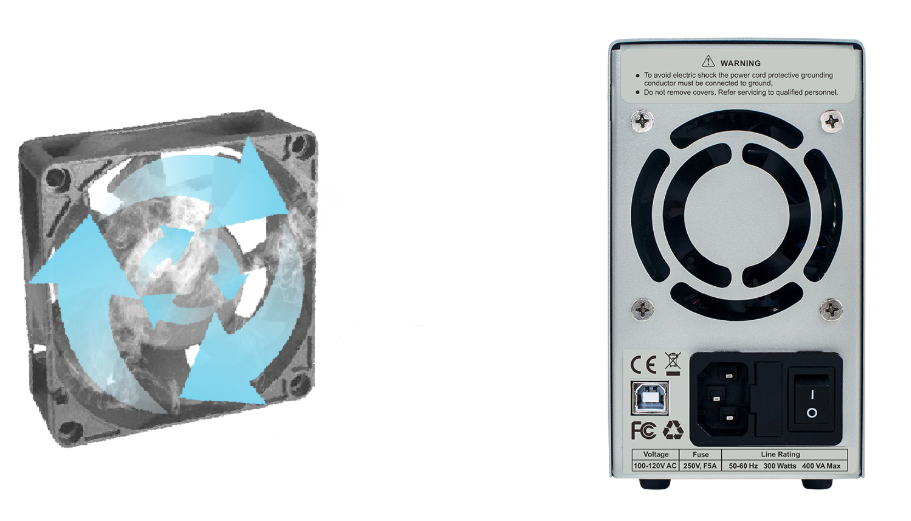

温度制御ファンによる強制空冷、低騒音で長時間の安定出力















■製品の安定性③

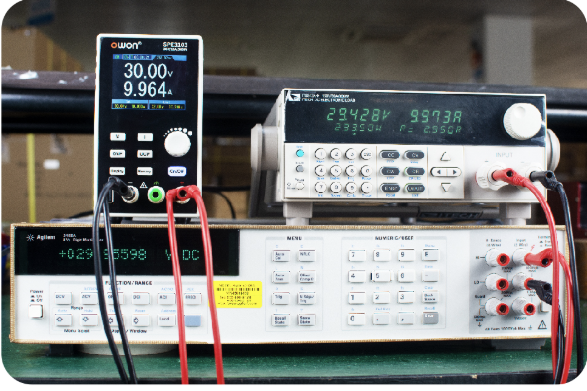

高精度な校正器を使用して全数検査、品質を確保













価格・仕様



モデル

SPE6205

SPE8105

SPE8205

出力電圧

0 – 60V

0 – 80V

0 – 80V

出力電流

20A

10A

20A

最大出力電力

500W

OVP(過電圧保護)

63V

85V

85V

OCP(過電流保護)

21A

11A

21A

OTP(過熱保護)

85℃

負荷レギュレーション

≤20mV(電圧);≤10mA(電流)

ライン・レギュレーション

≤20mV(電圧);≤10mA(電流)

設定分解能

10mV / 1mA

リードバック分解能

10mV / 1mA

設定確度(25℃±5℃)

電圧

≤0.05% ± 20mV

≤0.05% ± 10mA

≤0.05% ± 20mV

≤0.05% ± 20mA

電流

リードバック確度(25℃±5℃)

電圧

≤0.05% ± 20mV

≤0.05% ± 20mV

電流

≤0.05% ± 10mA

≤0.05% ± 20mA

リプル/ノイズ (*)

≤50mVp-p;≤15mAp-p

出力温度係数

(0℃-40℃)

100ppm/℃(電圧);200ppm/℃(電流)

リードバック温度係数

100ppm/℃(電圧);200ppm/℃(電流)

過渡応答時間 (50%-100% 定格負荷)

≤5.0ms

ストレージ

4 グループ

ディスプレイ

2.8インチLCD (IPS)

インターフェース

USBデバイス

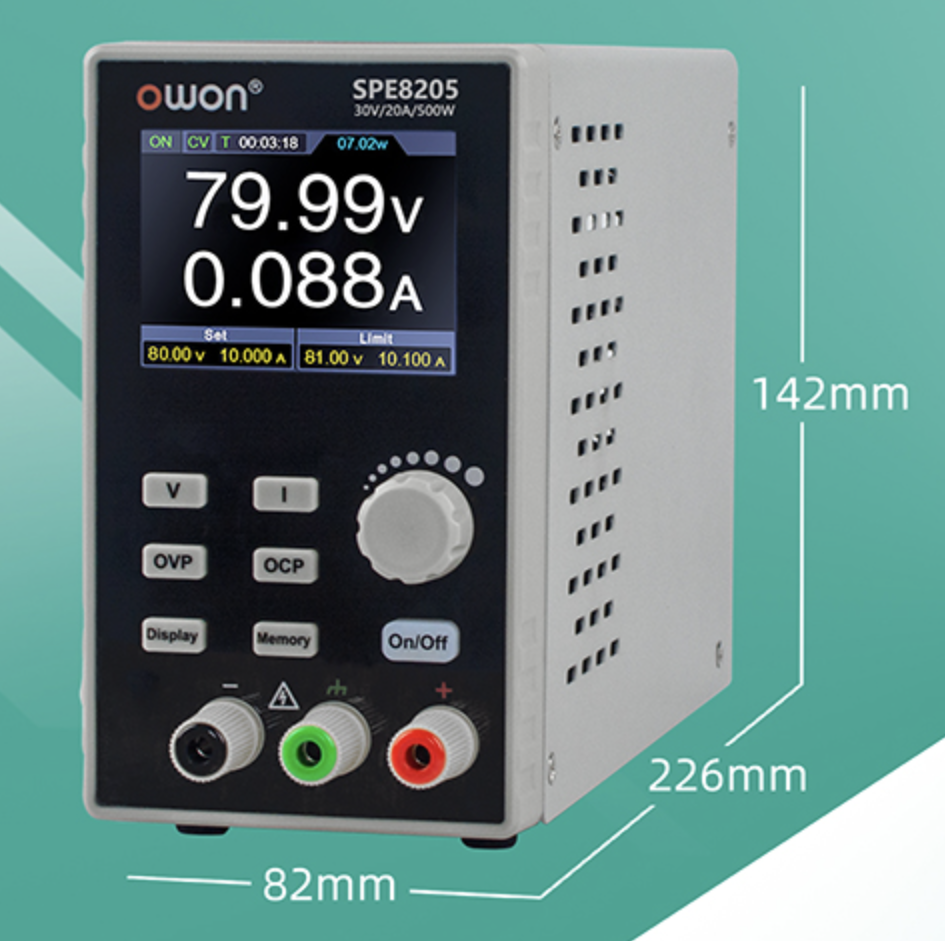

寸法

82mm(W)× 142mm(H)×226mm(D)

重量

約 1.8 kg

* リプル & ノイズ (ノイズ帯域 20MHz, リプル帯域 1MHz, 10uF 電解コンデンサと 0.1uF セラミックコンデンサを出力端子に並列に接続してテスト)

付属品及びオプション

標準付属品 数量
電源コード 1
クイックガイド 1
USBケーブル 1
テスト・リード(オプション) 1



FAQ

OWON製品は購入時の校正書類対応可能ですか?

OWON製品は出荷時有料で3点セット(校正証明書・成績証明書・トレサビリティ体系図)対応可能です。
お見積り金額について、別途お問い合わせしてください。

デモ機の貸出対応は可能でしょうか。

本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。

製品の保証期間について

本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。

非該当証明書の発行について

下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。

型名:

シリアル番号:

購入先(販売店名):

購入日:

輸出元会社名(国内の会社名):

輸出先国名:

輸出先会社名:

輸出目的(例:自社使用、現地販売、技術サポートなど):
