| ディスプレイ | 2.8 インチ カラーLCD | 2.8 inch color LCD display | 2.8 インチ カラーLCD |
|---|
| インターフェース | — | USB Device | — |
|---|
| 寸法 | 82mm(W)× 142mm(H)×226mm(D) | 82mm（W）× 142mm（H）×226mm（D） | 82mm(W)× 142mm(H)×226mm(D) |
|---|
| 重量 | 約 1.8 kg | 約1.8 kg | 約 1.8 kg |
|---|
| 動作温度 | 0℃~40℃ | 0-40℃ | 0℃~40℃ |
|---|
| リードバック分解能 | |
|---|
| 電圧 | 10mV |
|---|
| 電流 | 1mA |
|---|
| 湿度 | ≤90%RH; 結露無きこと | — | ≤90%RH; 結露無きこと |
|---|
| 過渡応答時間 (50%-100% 定格負荷) | — | ≤1.0ms | — |
|---|
| メモリ | — | 4グループぶんの設定データ | — |
|---|
| リードバック確度 (25℃ ± 5℃) | |
|---|
| 電圧 | ≤0.05% ±20mV | ≤0.1% ±20mV | ≤0.05% ±20mV |
|---|
| 電流 | ≤0.05% ±20mA | ≤0.2% ± 20mA | ≤0.05% ±20mA |
|---|
| 保存温度 | -20℃~60℃ | — | -20℃~60℃ |
|---|
| 設定分解能 | |
|---|
| 電圧 | 10mV |
|---|
| 電流 | 1mA |
|---|
| 負荷レギュレーション | |
|---|
| 電圧 | — | ≤30mV | — |
|---|
| 電流 | — | ≤20mA | — |
|---|
| ライン・レギュレーション | |
|---|
| 電圧 | — | ≤30mV | — |
|---|
| 電流 | — | ≤20mA | — |
|---|
| リプル/ノイズ (*) | |
|---|
| 電圧 | — | ≤30mVp-p
≤5mVrms | ≤30mVp-p
≤4mVrms | — |
|---|
| 電流 | — | ≤30mAp-p | ≤10mAp-p | — |
|---|
| 出力温度係数 （0℃-40℃） | |
|---|
| 電圧 | — | 100ppm/℃ | — |
|---|
| 電流 | — | 200ppm/℃ | — |
|---|
| リードバック温度係数 | |
|---|
| 電圧 | 100ppm/℃ |
|---|
| 電流 | 200ppm/℃ |
|---|
| 定格出力 （0℃-40℃） | |
|---|
| 電圧 | — | 0 -31V | 0 -61V | — |
|---|
| 電流 | — | 0 - 8.1A | 0 - 5.1A | — |
|---|
| 電力 | — | 120W | 150W | — |
|---|

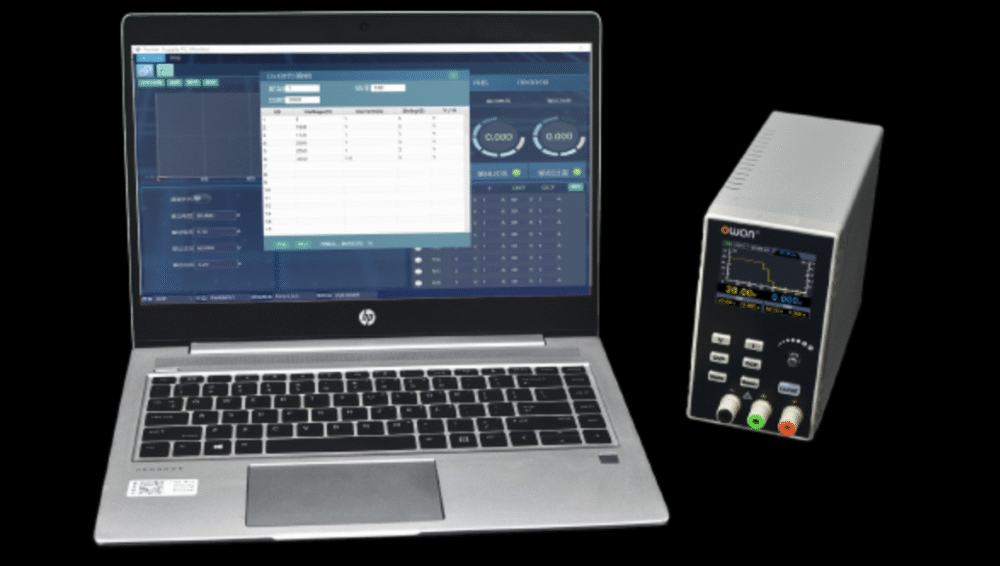

| 通信ポート | USBデバイス、SCPIコマンド対応 | — | USBデバイス、SCPIコマンド対応 |
|---|
| 設定確度（25℃±5℃） | |
|---|
| 電圧 | ≤0.05% ± 20mV | — | ≤0.05% ± 20mV |
|---|
| 電流 | ≤0.05% ± 20mA | — | ≤0.05% ± 20mA |
|---|

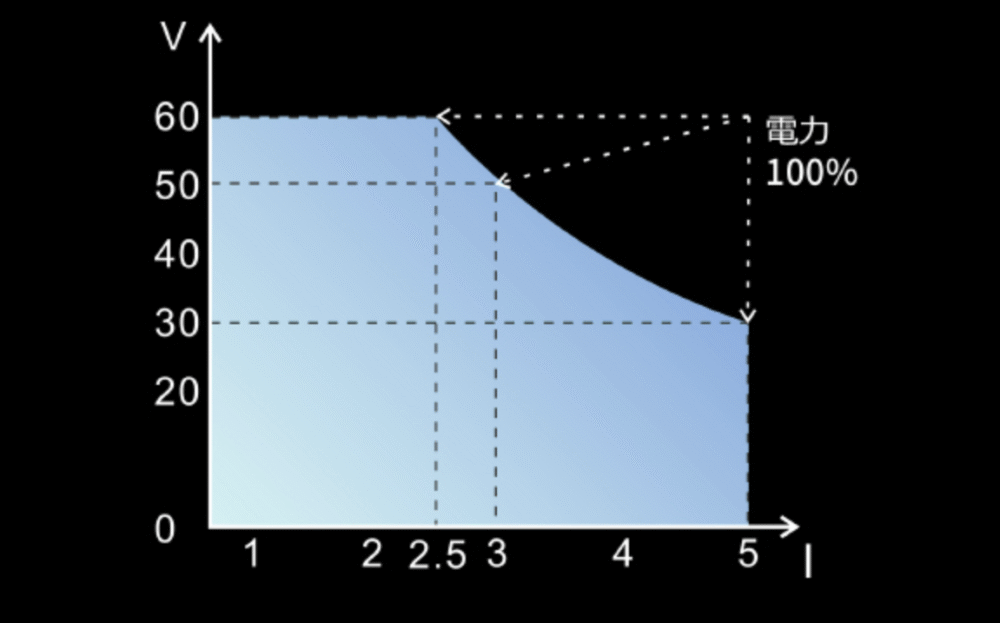

| 出力定格 (0℃-40℃) | |
|---|
| 電圧 | 0 - 30V | — | 0 - 60V | 0 - 80V |
|---|
| 電流 | 0 - 5A | — | 0 - 8A |
|---|
| 最大電力 | 150W | — | 120W |
|---|
| 出力確度(25℃±5℃) | |
|---|
| 電圧 | — | ≤0.1% ± 20mV | ≤0.05% ± 20mV | — |
|---|
| 電流 | — | ≤0.2% ± 20mA | ≤0.05% ± 20mA | — |
|---|
| レギュレーション（CV） | |
|---|
| 負荷 | ≤30mV | — | ≤30mV |
|---|
| ライン | ≤20mA | — | ≤20mA |
|---|
| レギュレーション（CC） | |
|---|
| 負荷 | ≤30mV | — | ≤30mV |
|---|
| ライン | ≤20mA | — | ≤20mA |
|---|
| 出力温度係数 | |
|---|
| 電圧 | 100ppm/℃ | — | 100ppm/℃ |
|---|
| 電流 | 200ppm/℃ | — | 200ppm/℃ |
|---|

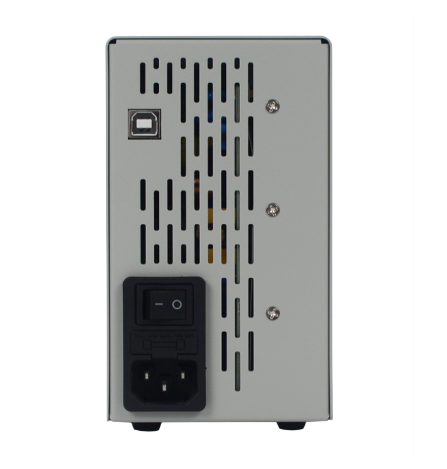

| AC入力電源 | 110Vac ±10% または 220Vac ±10%
（背面の電源表示をご確認ください） | — | 85V-265V |
|---|

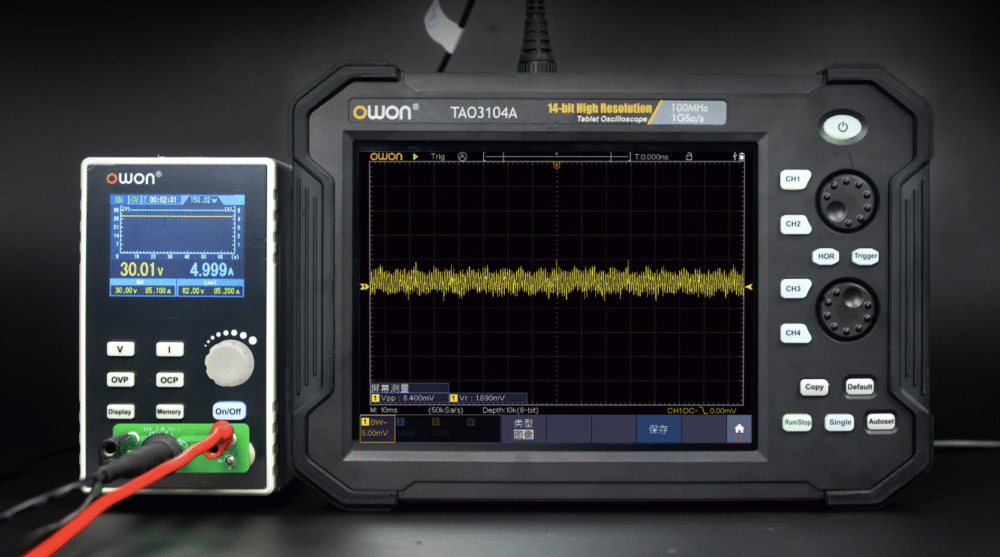

| リプル＆ノイズ(*) | |
|---|
| 電圧(Vp-p) | ≤30mVノイズ帯域 20MHz, リプル帯域 1MHz, 10uF 電解コンデンサと 0.1uF セラミックコンデンサを出力端子に並列に接続してテスト | — | ≤30mVノイズ帯域 20MHz, リプル帯域 1MHz, 10uF 電解コンデンサと 0.1uF セラミックコンデンサを出力端子に並列に接続してテスト |
|---|
| 電圧(rms) | ≤4mVノイズ帯域 20MHz, リプル帯域 1MHz, 10uF 電解コンデンサと 0.1uF セラミックコンデンサを出力端子に並列に接続してテスト | — | ≤4mVノイズ帯域 20MHz, リプル帯域 1MHz, 10uF 電解コンデンサと 0.1uF セラミックコンデンサを出力端子に並列に接続してテスト |
|---|
| 電流（Ap-p） | ≤10mAノイズ帯域 20MHz, リプル帯域 1MHz, 10uF 電解コンデンサと 0.1uF セラミックコンデンサを出力端子に並列に接続してテスト | — | ≤10mAノイズ帯域 20MHz, リプル帯域 1MHz, 10uF 電解コンデンサと 0.1uF セラミックコンデンサを出力端子に並列に接続してテスト |
|---|
| 応答時間(50%~100% 定格出力) | ≤1.0ms | — | ≤1.0ms |
|---|

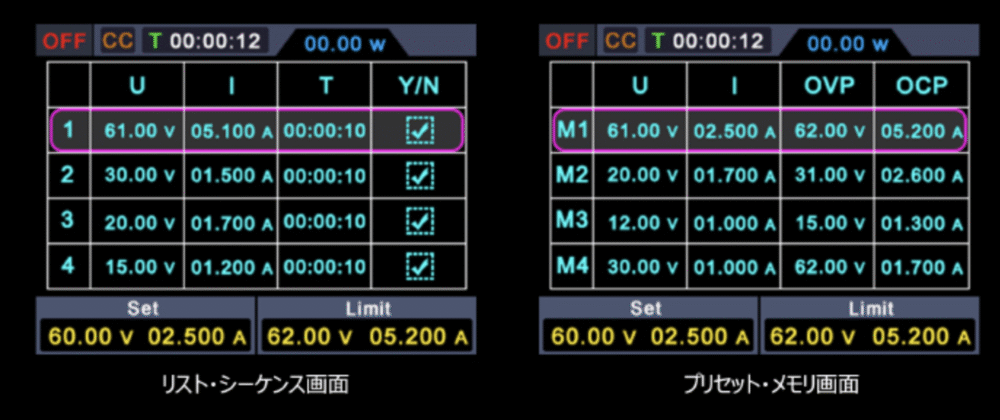

| 設定保存 | 4 グループ | — | 4 グループ |
|---|
| ディスプレイ解像度 | 240(H) × 320(V) ピクセル | — | 240(H) × 320(V) ピクセル |
|---|
