特長

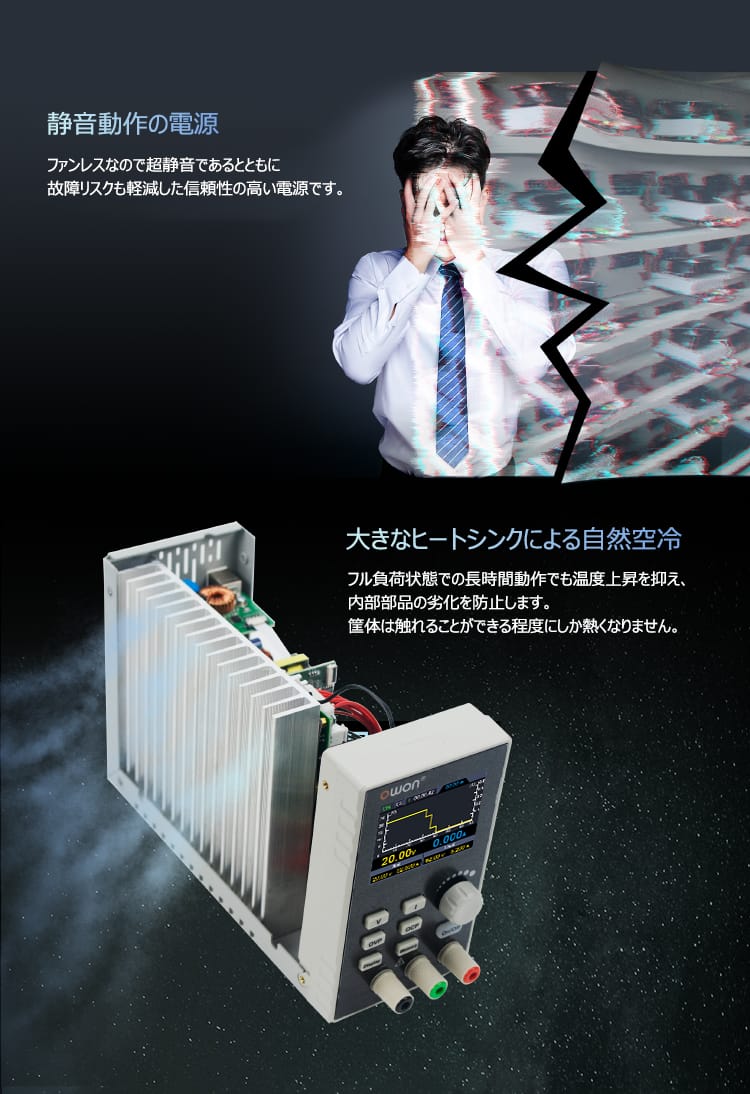

- ファンレス設計：超静音、無振動、潜在的な故障リスクを軽減
- 優れた放熱設計：フル負荷状態での長時間動作でも温度上昇を抑え、内部コンポーネントの劣化を防止
- 軽量で薄型のデザイン
- 出力分解能：10mV/1mA

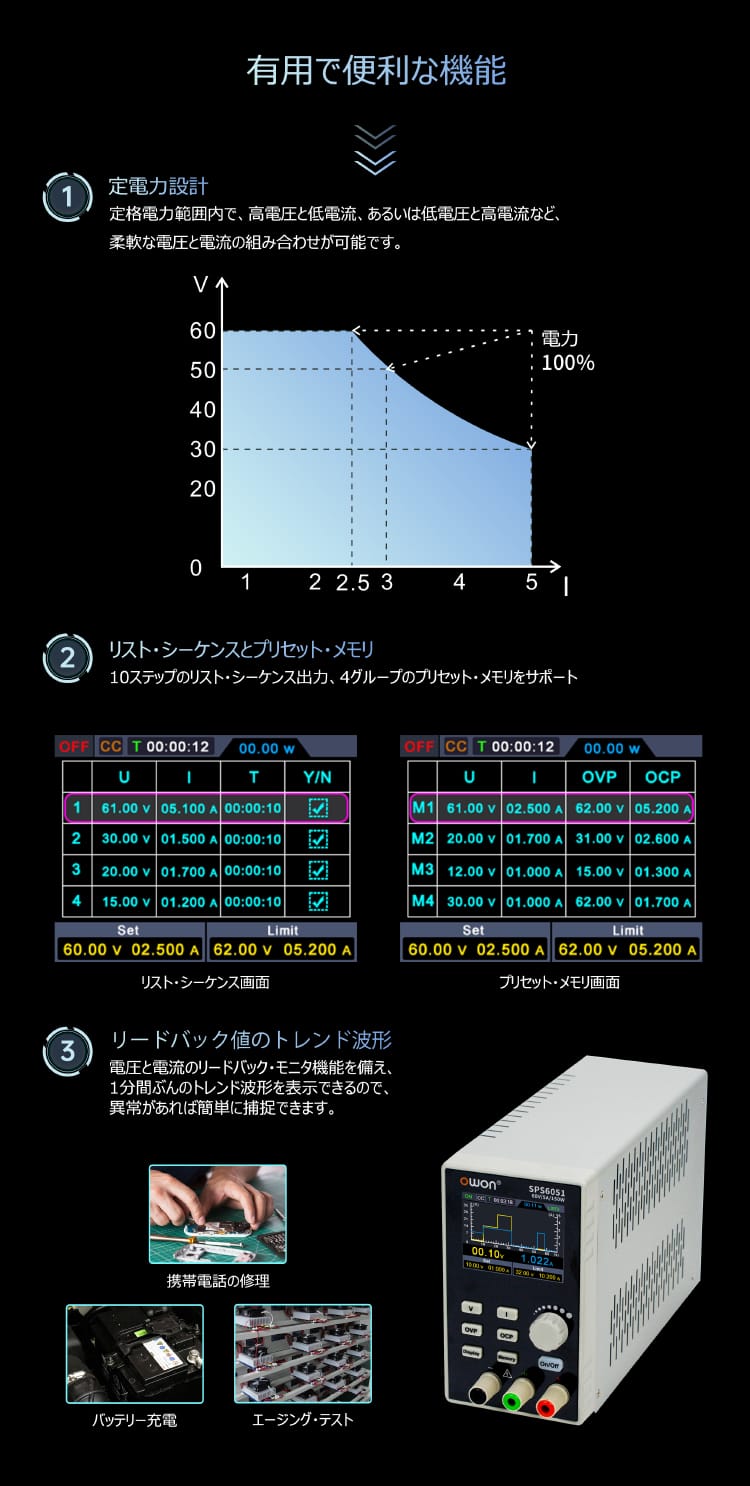

- リスト・シーケンス出力、4つのパラメータ設定メモリをサポート

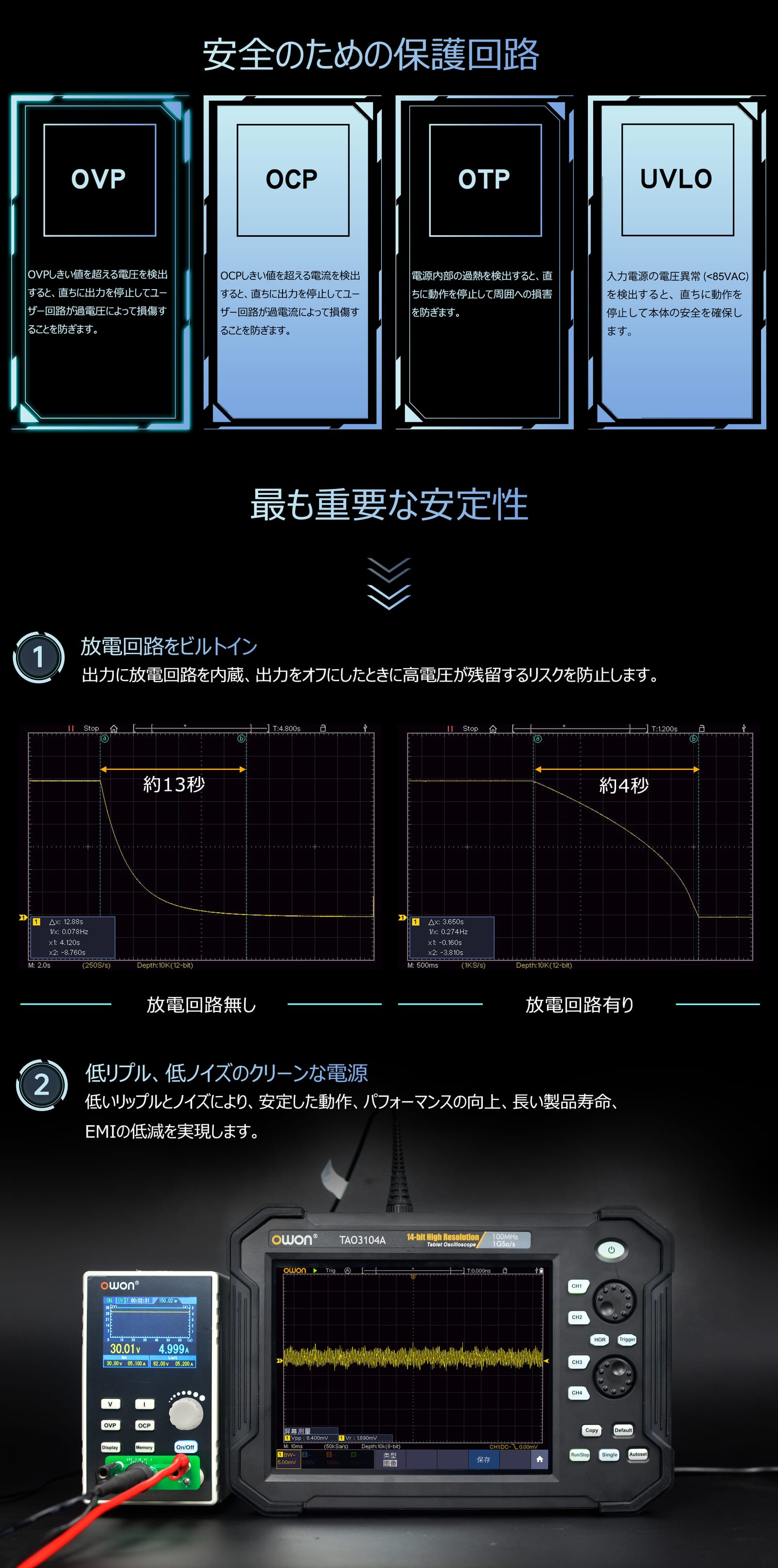

- 過電圧保護（OVP）、過電流保護（OCP）、過熱保護
- 出力には放電回路が内蔵されており、電源を切ったときに高電圧が残留するリスクを防止

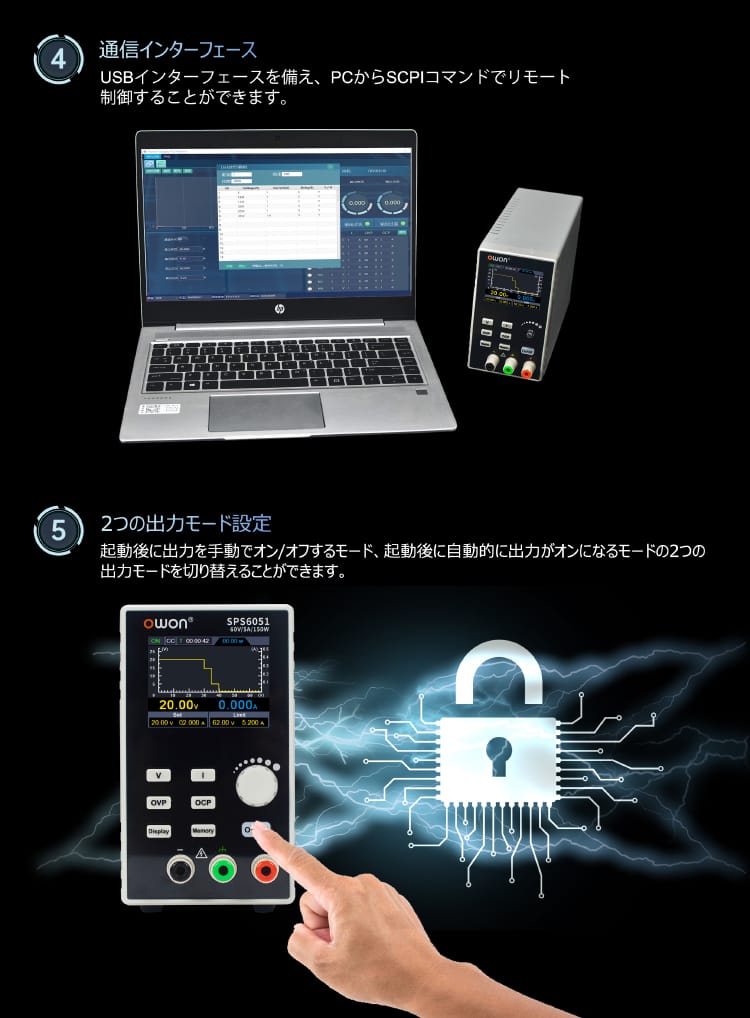

- USB通信インターフェイス経由で、PCからSCPIコマンドでリモートコントロール可能
- 2.8インチTFT液晶ディスプレイ

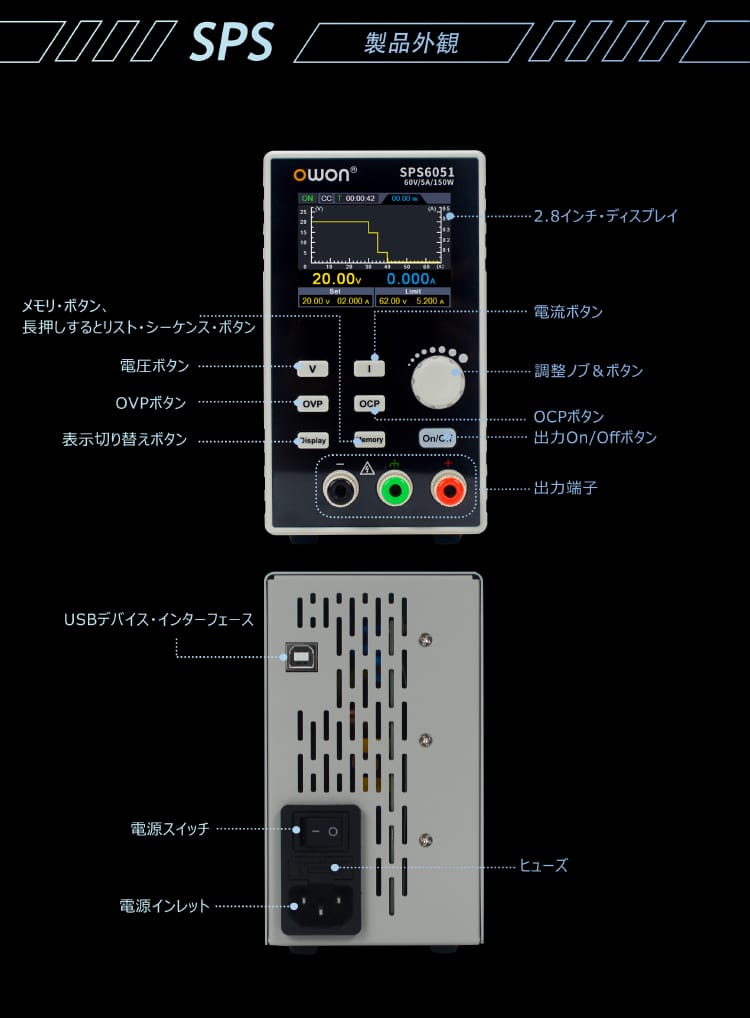

製品概要
規格表
| 型番 | SPS3051 | SPS3081 | SPS6051 | SPS6081 | SPS8081 |
|---|---|---|---|---|---|
| ディスプレイ | 2.8 インチ カラーLCD | 2.8 inch color LCD display | 2.8 インチ カラーLCD | ||
| インターフェース | — | USB Device | — | ||
| 寸法 | 82mm(W)× 142mm(H)×226mm(D) | 82mm（W）× 142mm（H）×226mm（D） | 82mm(W)× 142mm(H)×226mm(D) | ||
| 重量 | 約 1.8 kg | 約1.8 kg | 約 1.8 kg | ||
| 動作温度 | 0℃~40℃ | 0-40℃ | 0℃~40℃ | ||
| リードバック分解能 | |||||
| 電圧 | 10mV | ||||
| 電流 | 1mA | ||||
| 湿度 | ≤90%RH; 結露無きこと | — | ≤90%RH; 結露無きこと | ||
| 過渡応答時間 (50%-100% 定格負荷) | — | ≤1.0ms | — | ||
| メモリ | — | 4グループぶんの設定データ | — | ||
| リードバック確度 (25℃ ± 5℃) | |||||
| 電圧 | ≤0.05% ±20mV | ≤0.1% ±20mV | ≤0.05% ±20mV | ||
| 電流 | ≤0.05% ±20mA | ≤0.2% ± 20mA | ≤0.05% ±20mA | ||
| 保存温度 | -20℃~60℃ | — | -20℃~60℃ | ||
| 設定分解能 | |||||
| 電圧 | 10mV | ||||
| 電流 | 1mA | ||||
| 負荷レギュレーション | |||||
| 電圧 | — | ≤30mV | — | ||
| 電流 | — | ≤20mA | — | ||
| ライン・レギュレーション | |||||
| 電圧 | — | ≤30mV | — | ||
| 電流 | — | ≤20mA | — | ||
| リプル/ノイズ (*) | |||||
| 電圧 | — | ≤30mVp-p ≤5mVrms | ≤30mVp-p ≤4mVrms | — | |
| 電流 | — | ≤30mAp-p | ≤10mAp-p | — | |
| 出力温度係数 （0℃-40℃） | |||||
| 電圧 | — | 100ppm/℃ | — | ||
| 電流 | — | 200ppm/℃ | — | ||
| リードバック温度係数 | |||||
| 電圧 | 100ppm/℃ | ||||
| 電流 | 200ppm/℃ | ||||
| 定格出力 （0℃-40℃） | |||||
| 電圧 | — | 0 -31V | 0 -61V | — | |
| 電流 | — | 0 - 8.1A | 0 - 5.1A | — | |
| 電力 | — | 120W | 150W | — | |
| 通信ポート | USBデバイス、SCPIコマンド対応 | — | USBデバイス、SCPIコマンド対応 | ||
| 設定確度（25℃±5℃） | |||||
| 電圧 | ≤0.05% ± 20mV | — | ≤0.05% ± 20mV | ||
| 電流 | ≤0.05% ± 20mA | — | ≤0.05% ± 20mA | ||
| 出力定格 (0℃-40℃) | |||||
| 電圧 | 0 - 30V | — | 0 - 60V | 0 - 80V | |
| 電流 | 0 - 5A | — | 0 - 8A | ||
| 最大電力 | 150W | — | 120W | ||
| 出力確度(25℃±5℃) | |||||
| 電圧 | — | ≤0.1% ± 20mV | ≤0.05% ± 20mV | — | |
| 電流 | — | ≤0.2% ± 20mA | ≤0.05% ± 20mA | — | |
| レギュレーション（CV） | |||||
| 負荷 | ≤30mV | — | ≤30mV | ||
| ライン | ≤20mA | — | ≤20mA | ||
| レギュレーション（CC） | |||||
| 負荷 | ≤30mV | — | ≤30mV | ||
| ライン | ≤20mA | — | ≤20mA | ||
| 出力温度係数 | |||||
| 電圧 | 100ppm/℃ | — | 100ppm/℃ | ||
| 電流 | 200ppm/℃ | — | 200ppm/℃ | ||
| AC入力電源 | 110Vac ±10% または 220Vac ±10% （背面の電源表示をご確認ください） | — | 85V-265V | ||
| リプル＆ノイズ(*) | |||||
| 電圧(Vp-p) | ≤30mV | — | ≤30mV | ||
| 電圧(rms) | ≤4mV | — | ≤4mV | ||
| 電流（Ap-p） | ≤10mA | — | ≤10mA | ||
| 応答時間(50%~100% 定格出力) | ≤1.0ms | — | ≤1.0ms | ||
| 設定保存 | 4 グループ | — | 4 グループ | ||
| ディスプレイ解像度 | 240(H) × 320(V) ピクセル | — | 240(H) × 320(V) ピクセル | ||
付属品・オプション
付属品 |
|---|
電源コード |
クイックガイド |
USBケーブル |
テストリード |
付属品は実際の出荷内容に準じます。
