製品名

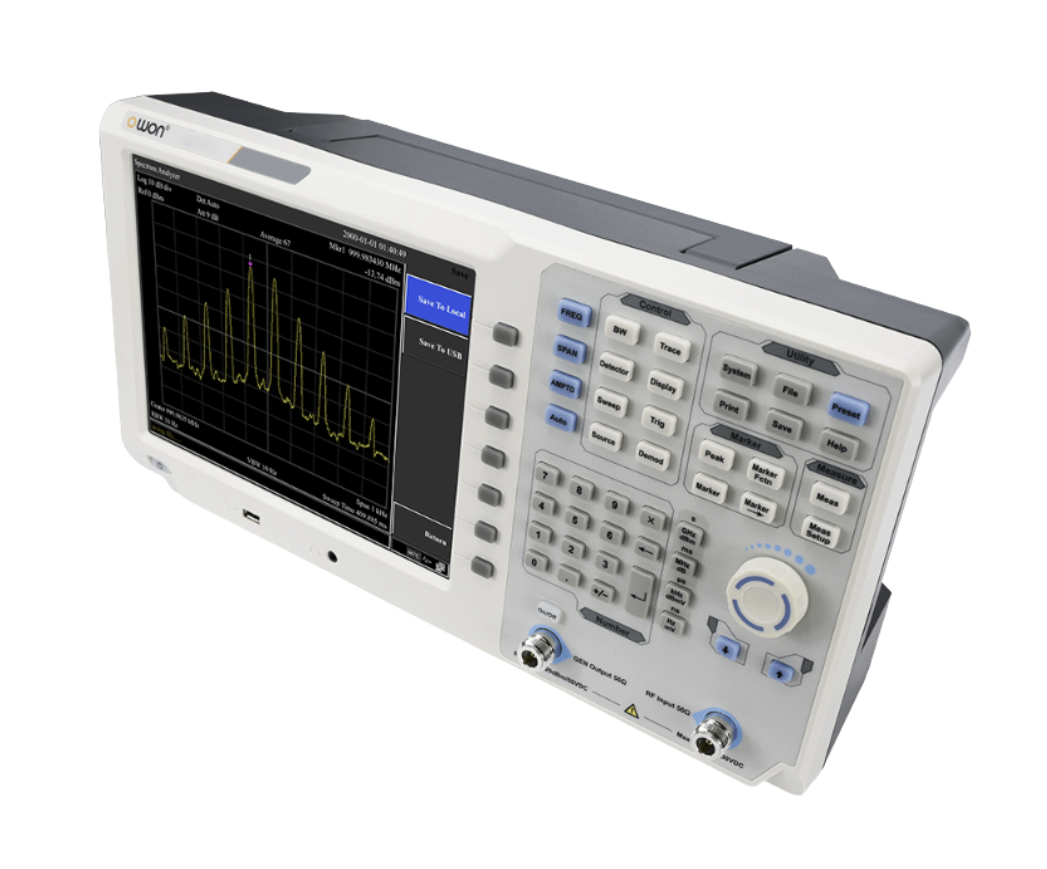

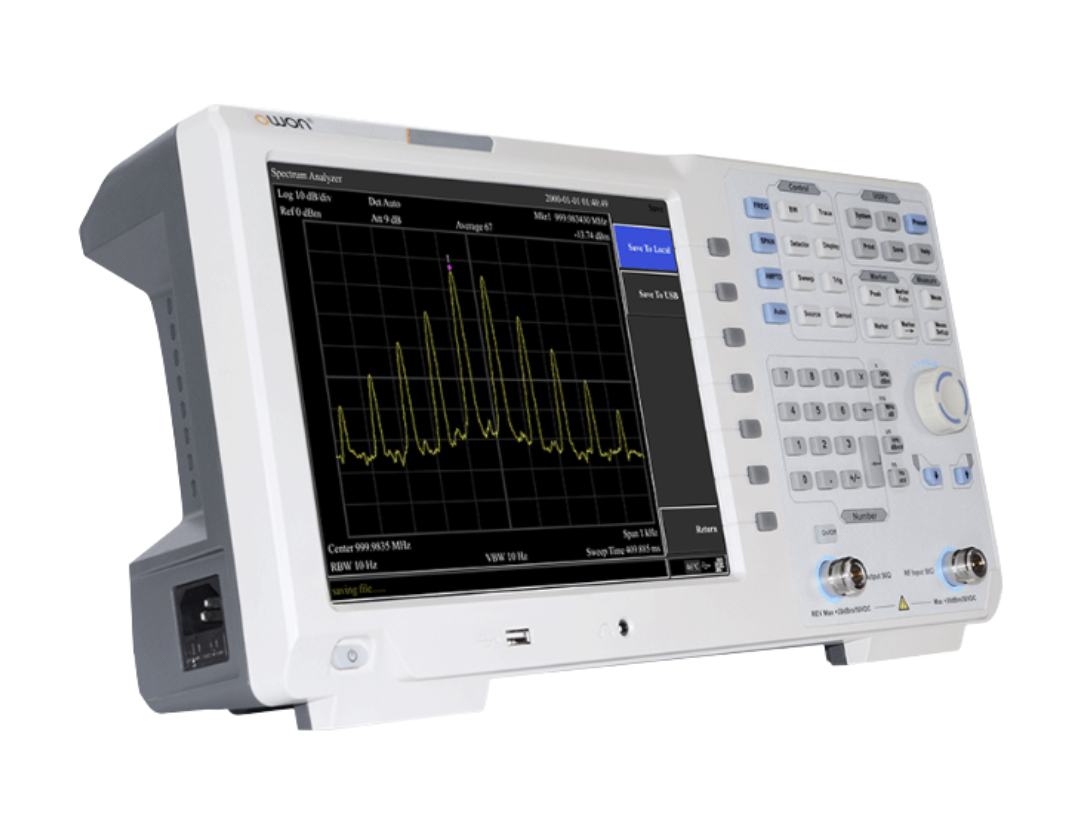

OWON XSA10000シリーズ ベンチトップ・スペクトラム・アナライザ（型番:XSA1075P-TG, 7.5GHz, トラキングジェネレータ機能付き）
価格
897,930円(税込)
型番
XSA1075P-TG
メーカー
概要
XSA1000シリーズ スペクトラム・アナライザ
+ 周波数範囲： 9kHz 〜 7.5GHz
+ 表示平均ノイズレベル： -158dBm(@1GHz) プリアンプon
+ 位相ノイズ： -106dBc/Hz @1GHz, 10kHzオフセット
+ 分解能帯域幅（RBW）：1 Hz ～ 1 MHz
+ プリアンプ内蔵

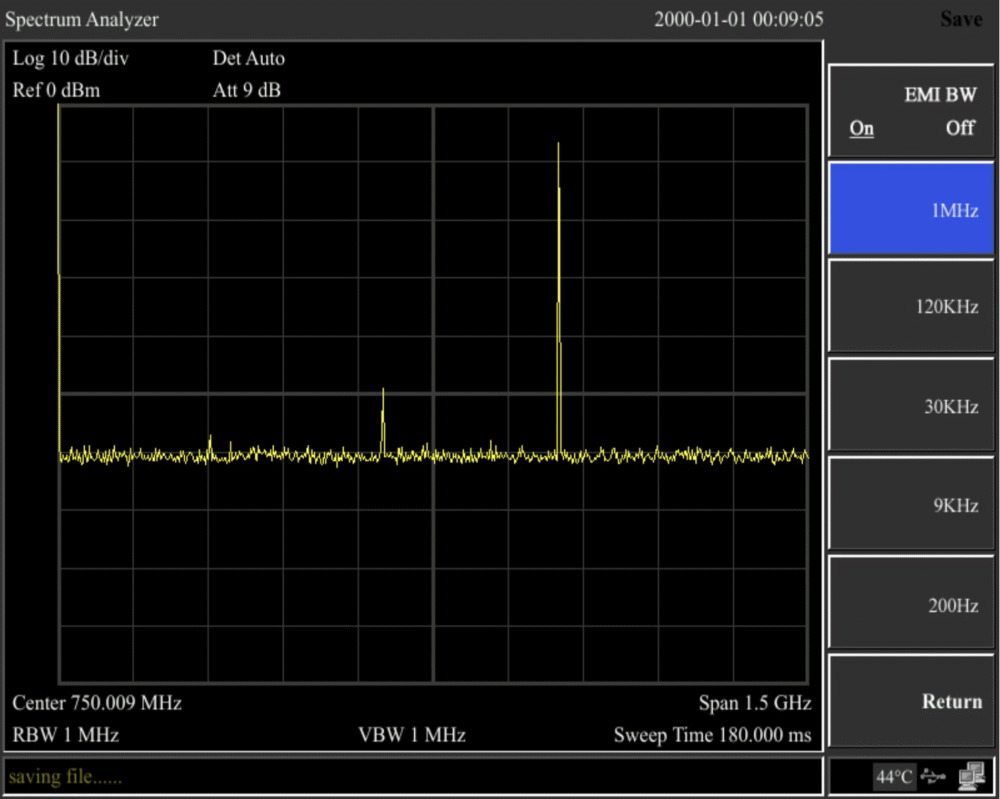

+ EMIフィルタ、準先頭値検波器
+ 10.4インチLCD、解像度800x600
仕様
| 周波数仕様 | ||||
|---|---|---|---|---|
| モデル | XSA1015P-TG | XSA1032P-TG | XSA1036P-TG | XSA1075P-TG |
| 周波数 |
||||
| レンジ | 9kHz-1.5 GHz |
9kHz – 3.2 GHz |
9kHz – 3.6 GHz |
9kHz – 7.5 GHz |
| 分解能 | 1Hz | |||
| 周波数スパン |
||||
| レンジ | 0 Hz，100 Hz から各モデルの最高周波数 | |||
| 分解能 | ± スパン/（スイープ点数 -1） | |||
| 内部リファレンス |
||||
| リファレンス周波数 |
10.000000 MHz |

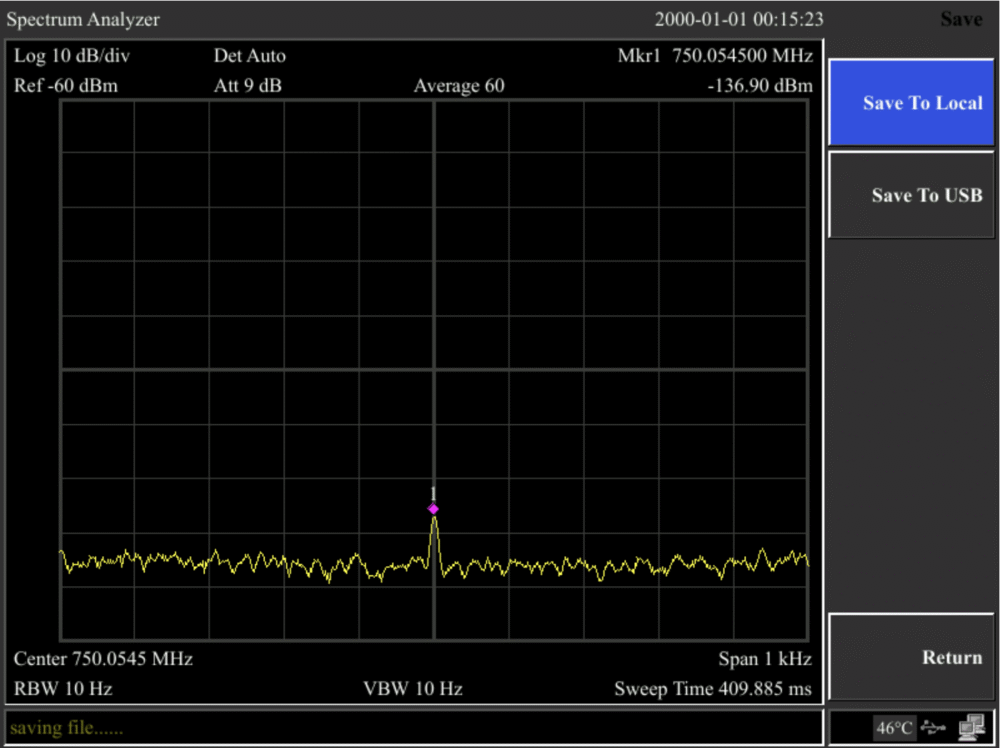

|||
| 温度安定度 | <2.5ppm （15℃ ～35℃） | <1ppm （15℃ ～35℃） | ||
| エージング・レート | <1ppm/年 | |||
| 帯域幅 |
||||
| 分解能帯域幅 (-3 dB) | 1 Hz ～ 1 MHz (1-3-5-10 steps) | |||
| ビデオ帯域幅 (-3 dB) | 10Hz ～3MHz | |||
| 振幅仕様 | ||
|---|---|---|
| 表示平均ノイズレベル（DANL） | ||
| 入力アッテネータ 0 dB，RBW 1Hzノーマライズ | ||
| プリアンプ オフ | 9 kHz ~ 1 MHz -95dBm（代表値） | |
| 1 MHz ~ 500 MHz -140dBm（代表値） | ||
| 500 MHz ~ 3.6 GHz -138dBm（代表値） | ||
| 3.6 GHz ~ 6 GHz -134dBm（代表値） | ||
| 6 GHz ~ 7.5 GHz -129dBm（代表値） | ||
| プリアンプ オン | 100 kHz ～ 1 MHz -135dBm（代表値） | |
| 1 MHz ~ 500 MHz -160dBm（代表値） | ||
| 500 MHz ~ 3.6 GHz -158dBm（代表値） | ||
| 3.6 GHz ~ 6 GHz -154dBm（代表値） | ||
| 6 GHz ~ 7.5 GHz -149dBm（代表値） | ||

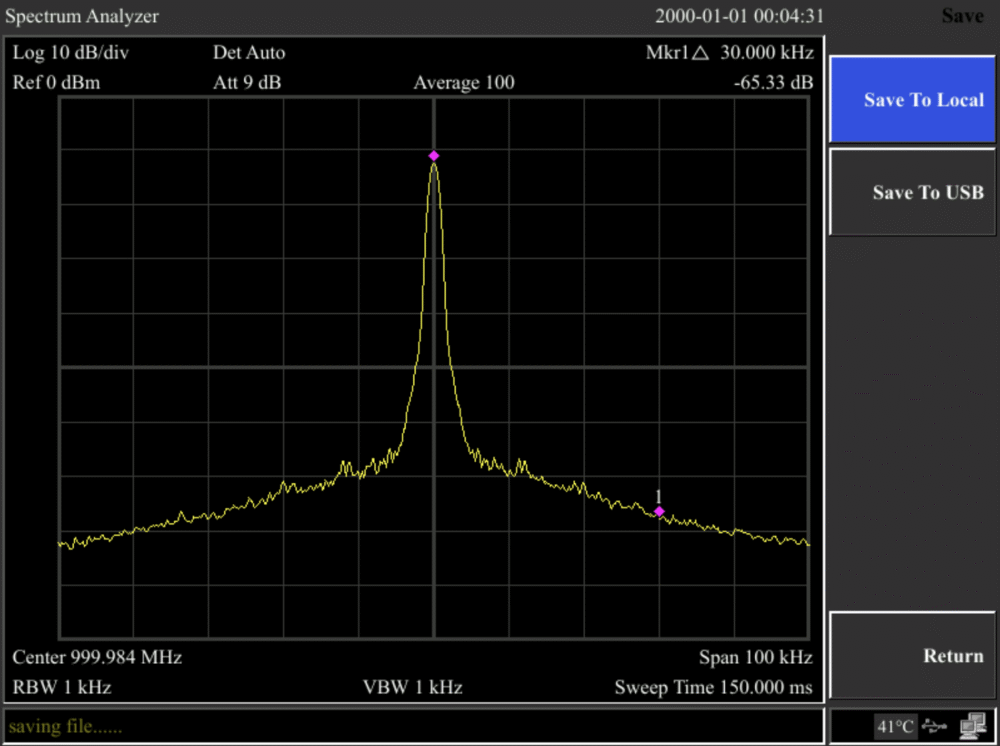

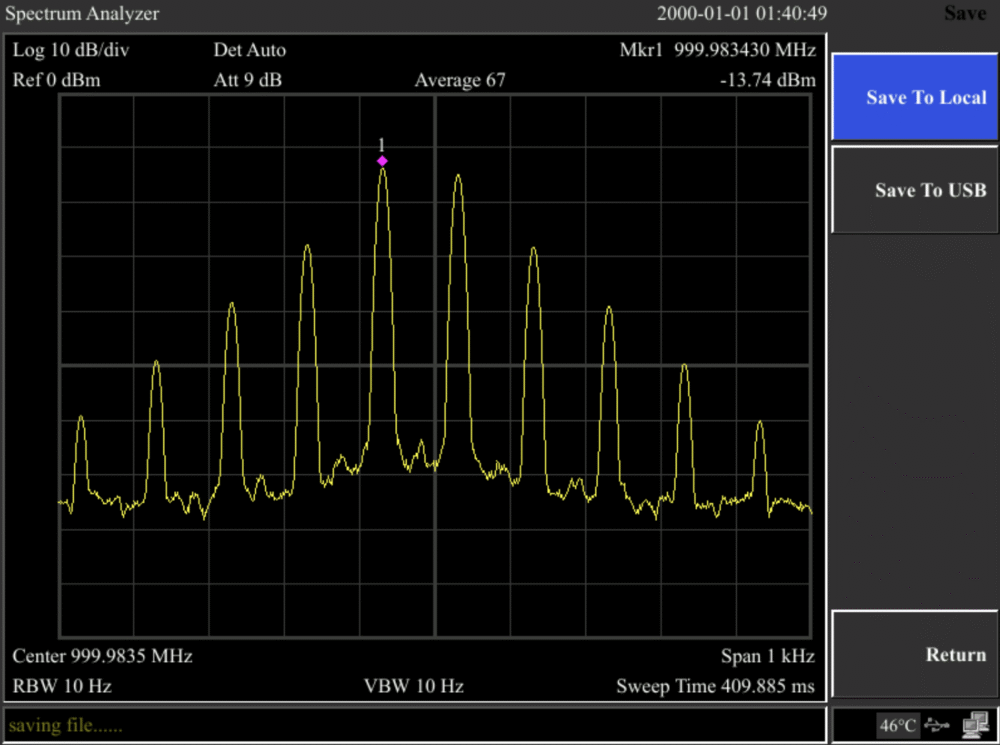

| 位相ノイズ | ||
| 20 ℃ ~30 ℃，fc=1 GHz | ||
| 位相ノイズ @1GHz, 10kHzオフセット | <-82 dBc/Hz（代表値） <-98 dBc/Hz（代表値, XSA1075） |
|
| レベル表示レンジ | ||
| ログ・スケール軸 | 1dB ~ 255dB | |
| リニア・スケール軸 | 0 ～ 基準レベル | |
| レベル単位 | dBm, dBuW, dBpW, dBmV, dBuV, W, V | |
| スイープ・ポイント | 201~1001 | |
| トレース数 | 5 | |
| 検波器 | 正ピーク、負ピーク、サンプル、ノーマル, RMS, 電圧平均, 準先頭値 | |
| トレース機能 | クリア・ライト, 最大ホールド, 最小ホールド, ビュー, ブランク, アベレージ | |
| 確度 | ||
| 入力アッテネータ・スイッチ不確かさ | 20℃ ~30℃， fc=50 MHz，プリアンプオフ， 20dBアッテネータ，入植信号 0~39 dB ±0.5 dB |
|
| 絶対振幅不確かさ | 20℃ ~30℃， fc=50 MHz，RBW=1 kHz，VBW=1 kHz，ピーク検波器, 20 dBアッテネータ プリアンプオフ ±0.4 dB，入力信号= -20dBm プリアンプオン ±0.5 dB, 入力信号= -40dBm |
|
| 不確実性 | 入力信号レンジ 0dbm~-50dbm | |
| ±1.5 dB | ||
| VSWR | 入力10dBアッテネータ，1 MHz~1.5GHz | |
| <1.5，（公称値） | ||
| トラッキング・ジェネレータ（TGモデル） | ||
| 出力周波数レンジ | 100 kHz~各モデルの最高周波数 | |
| 出力電力レベルレンジ | -30 dBm~0 dBm | |
| 出力電力レベル分解能 | 1dB | |
| 出力平坦度 | +/-3 dB | |
| 最大逆入力 | 平均総電力：30 dBm，DC : ±50 VDC | |
| 入力と出力 | ||
| 前面パネル RF入力コネクタ | 50 Ω，N-type メス | |
| 前面パネル トラッキング・ジェネレータ出力コネクタ | 50 Ω，N-type メス | |
| 10MHz リファレンス入力 | 50 Ω，N-type メス | |

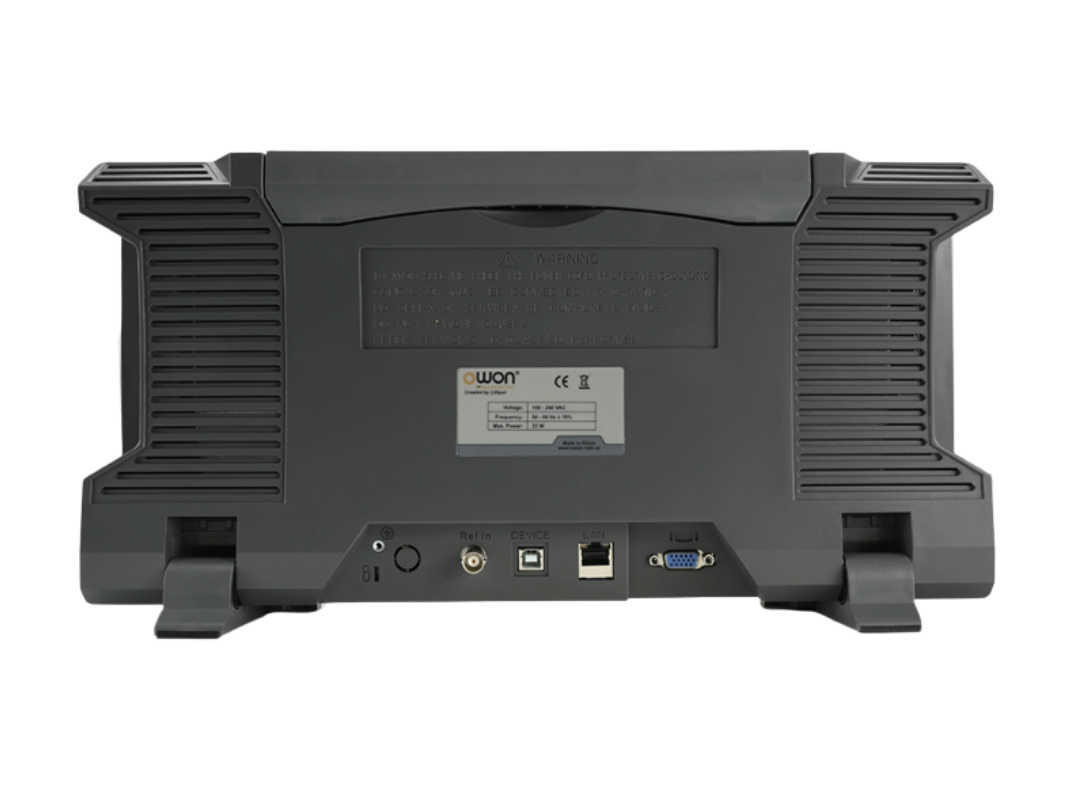

| インターフェース | USB ホスト, USB デバイス, LAN, イヤホン・ポート, VGA | |
| 一般技術仕様 | ||
| ディスプレイ | TFT LCD，10.4 インチ | |
| 重量 | 約5.0 kg | |
| 寸法(W x H x D) | 321 x 221 x 115 (mm) | |
