特長

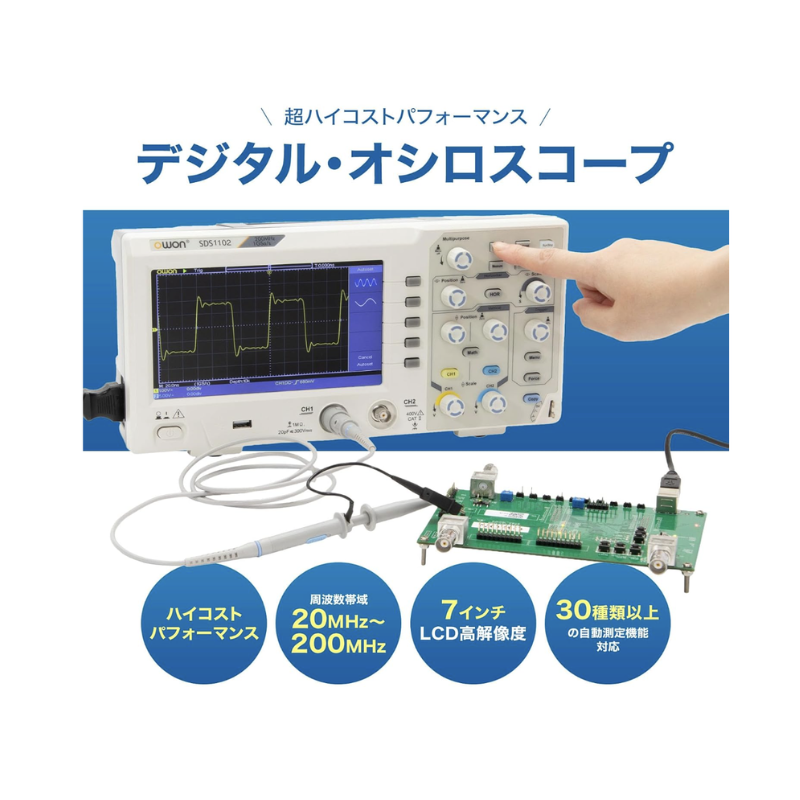

SDS1000シリーズ ２チャンネル デジタル・オシロスコープ
(驚異のコスト・パフォーマンス、エントリー・クラスのオシロスコープ)
・周波数帯域：20MHz, 100MHz, 200MHz
・2チャンネル
・最高サンプルレート：100Mサンプル/秒（SDS1022）,1Gサンプル/秒（SDS1102,SDS1202）

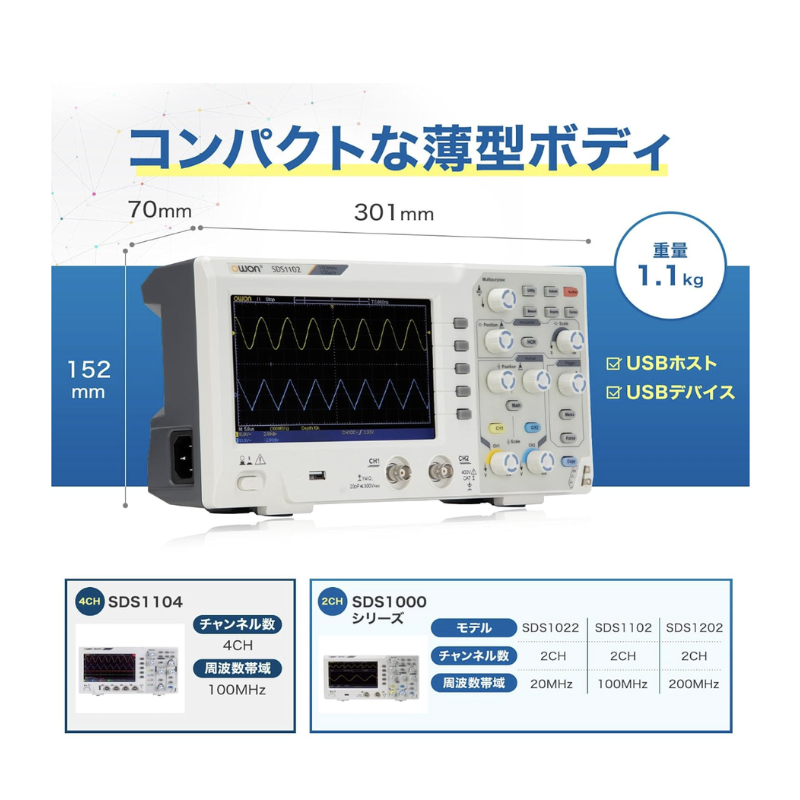

・薄型ボディ
・7インチ高解像度LCD
・インターフェース： USBホスト、USBデバイス
・SCPIコマンドをサポート
■大型ディスプレイ
- 7インチの高解像度LCDにより、波形を観測しやすくなります。
-
-
-
フレンドリーな操作メニューにより、簡単に操作することができます。
-

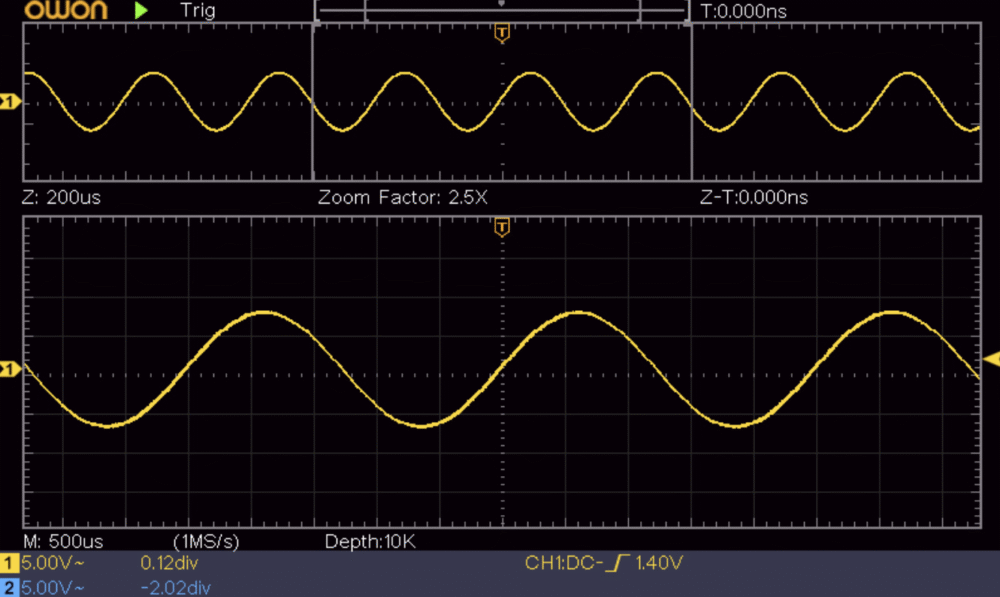

波形をズームすることで、全波形から異常波形を見つけ出すことが容易になります。
-
-

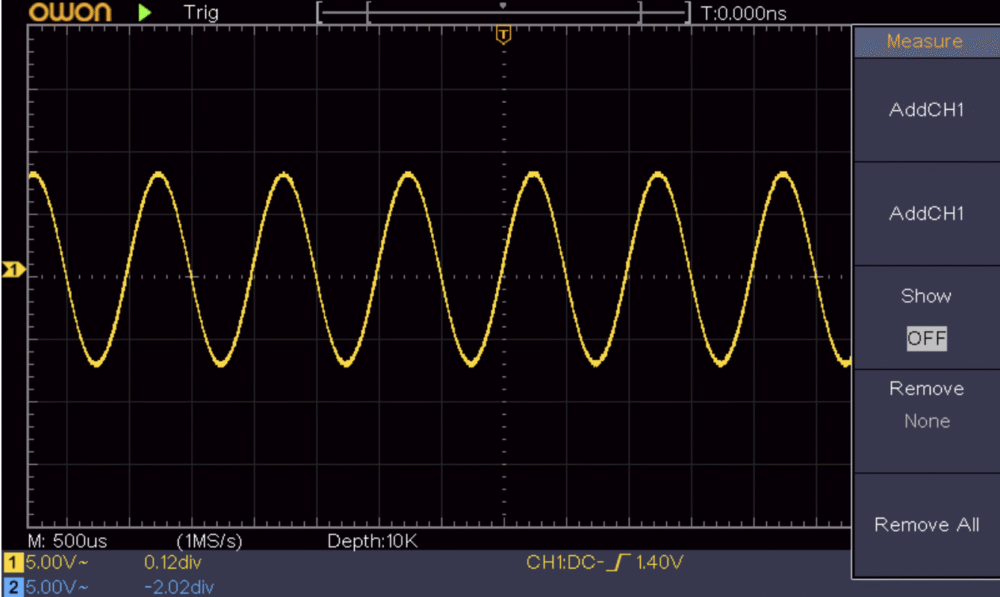

ワンクリックで、30の自動測定アイテムのすべての結果を得られます。
- サイズ：301 x 152 x 70 mm ＆ 重量：約1.1Kg
-
価格･仕様
| モデル | SDS1022 | SDS1102 | SDS1202 |
|---|---|---|---|
| 価格（税込） | ￥35,200 | ￥38,500 | ￥42,900 |
| 周波数帯域 | 20MHz | 100MHz | 200MHz |
| 最高サンプルレート | 100Mサンプル/秒 | 1Gサンプル/秒 | |
| 水平軸スケール | 5ns/div – 1000s/div, ステップ 1 – 2 – 5 | 2ns/div – 1000s/div, ステップ 1 – 2 – 5 | |
| チャンネル数 | 2 | ||
| ディスプレイ | 7インチ カラーLCD, 800 x 480 ピクセル | ||
| 入力カップリング | DC, AC, GND | ||
| 垂直軸分解能 | 8 ビット | ||
| 垂直軸スケール | 5mV/div – 5V/div | ||
| トリガ・タイプ | エッジ, ビデオ | ||
| トリガ・モード | オート, ノーマル, シングル | ||
| 波形演算 | ＋, －, x, ÷, invert, FFT | ||
| ヒューズ | 2A, T class, 250V | ||
| 寸法(W x H x D) | 301 x 152 x 70 mm | ||
| 重量 | 約 1.1 kg | ||
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| USBケーブル | 1 |
| クイックガイド | 1 |
| CDROM | 1 |
| パッシブプローブ | 1/チャンネル |
| 電源コード | 1 |
資料
製品カタログ
OWON総合カタログユーザーズガイド
OWON（オウオン）SDS1000 2チャンネル ユーザー・マニュアル（日本語）OWON（オウオン）SDS1000 2チャンネル ユーザー・マニュアル（英語）OWON（オウオン）SDS1000 2チャンネル クイック・ガイド（英語）OWON（オウオン）SDS1000 SCPIコマンド・ガイド（英語）OWON（オウオン）SDS1000 2チャンネル データ・シート（英語）アプリケーション･用途
オシロスコープ 「操作方法編①」—垂直軸と電圧測定の基本操作オシロスコープ 「シリアル通信の基礎知識」—UART・SPI・I2Cの基本解説オシロスコープ 「シリアル通信の測定方法①」—UART・SPI信号の測定と解析オシロスコープ 「シリアル通信の測定方法②」—I2C信号の解析とトリガ設定オシロスコープ 「基本仕様①」—仕様別に波形精度を徹底検証オシロスコープ 「基本仕様②」—帯域・分解能が波形に与える影響オシロスコープ 「操作方法②」—水平軸とトリガー操作解説オシロスコープによる自動測定①—自動測定の導入と接続手順オシロスコープによる自動測定②—プログラミングで自動測定実現オシロスコープによる自動測定③—補正状態の自動判定方法オシロスコープによる自動測定④—簡易Bode測定プローブの種類と特徴の基本編①—電圧プローブの基礎と選び方プローブの種類と特徴の基本編②—高圧・差動・電流プローブ解説
FAQ
OWON製品は購入時の校正書類対応可能ですか？
OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
