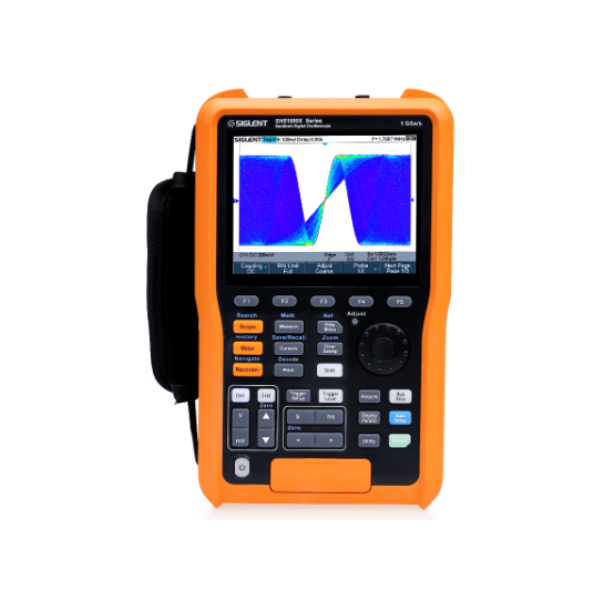

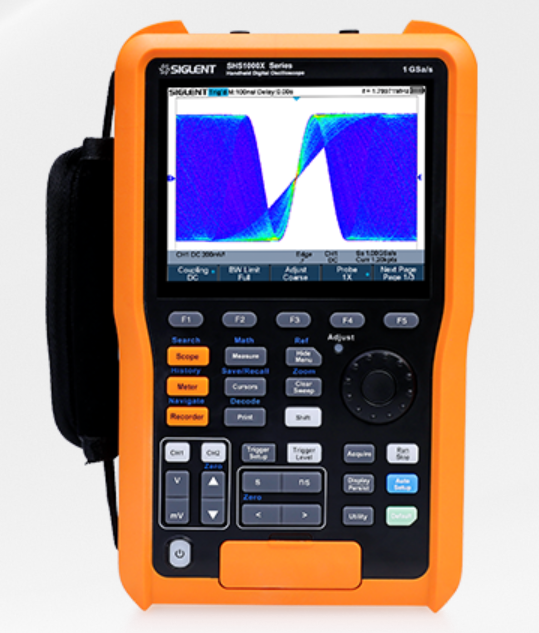

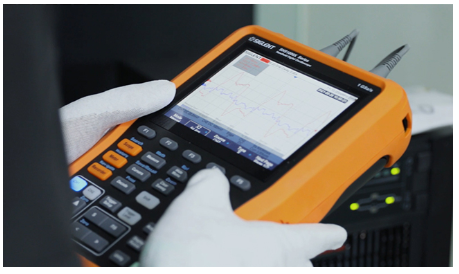

SIGLENT SHS1000Xシリーズ オシロスコープ 100MHz、2ch、8bit
・フル・アイソレーション ・周波数帯域： 100MHz、200MHz ・チャンネル数： 2（絶縁） ・最高サンプルレート： 1 GSa/s ・最大レコード長： 12 Mポイント ・最高波形キャプチャレート： 100,000 wfm/s（ノーマルモード）、400,000 wfm/s（シーケンスモード） ・マルチメーター ・バッテリ動作時間：4時間 ・5.6インチLCDディスプレイ
- 型番
- SHS1102X
- メーカー
- SIGLENT
- シリーズ
- SHS1000Xシリーズ
- カテゴリ
- ハンドヘルド・オシロスコープ
製品概要
・フル・アイソレーション
・周波数帯域： 100MHz、200MHz
・チャンネル数： 2（絶縁）
・最高サンプルレート： 1 GSa/s
・最大レコード長： 12 Mポイント
・最高波形キャプチャレート： 100,000 wfm/s（ノーマルモード）、400,000 wfm/s（シーケンスモード）
・マルチメーター
・バッテリ動作時間：4時間
・5.6インチLCDディスプレイ
■フル・アイソレーション

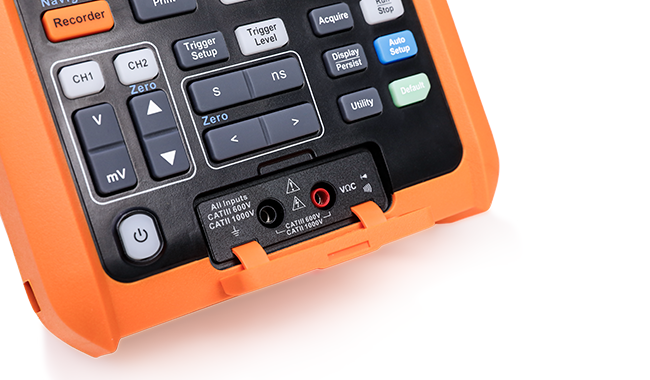

SHS1000X シリーズは、2つのオシロスコープ・チャンネル、1つのマルチメータ・チャンネル、電源アダプタ、USB ホスト・ポート、USBデバイス・ポート間を完全に絶縁しています。 完全に絶縁されているため、測定時の偶発的な短絡リスクが軽減されるだけでなく、フローティング信号の測定にも最適です。
■シリアルトリガ＆デコード機能を標準搭載
IIC、SPI、IART、CAN、LINといった自動車や組み込み関連の産業で広く利用されているシリアル規格に対応しています。独自のポータブル設計とバッテリ動作で、現場でのデコード作業のニーズに対し、より優れたソリューションを提供します。
■IP51保護等級に準拠

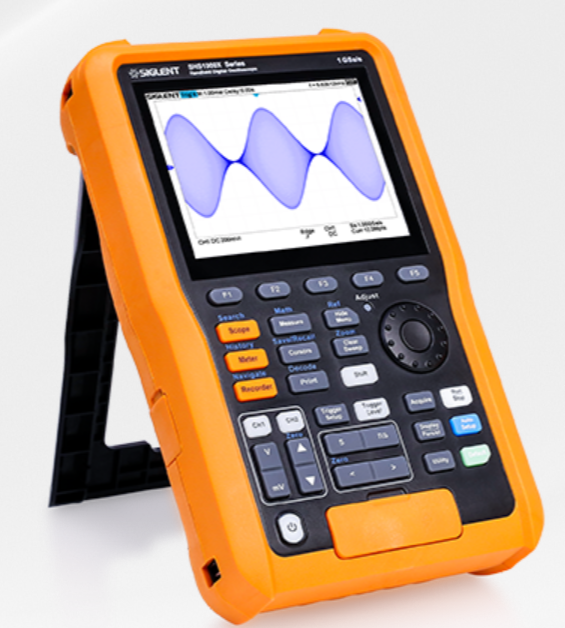

IP51の防塵・防水性能を備えた密閉構造を採用し、IEC60529に基づいた評価試験をクリアしました。また、ラバー加工された本体表面と大きな入力キーにより、厳しい環境下においても優れた耐久性と操作性を発揮します。

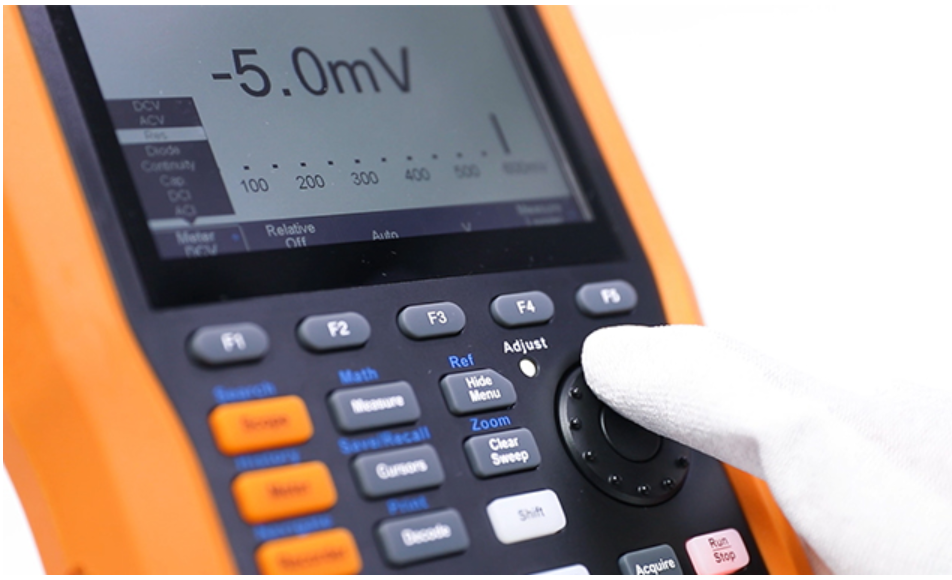

■ハードウェアベースのTrue RMSマルチメータ

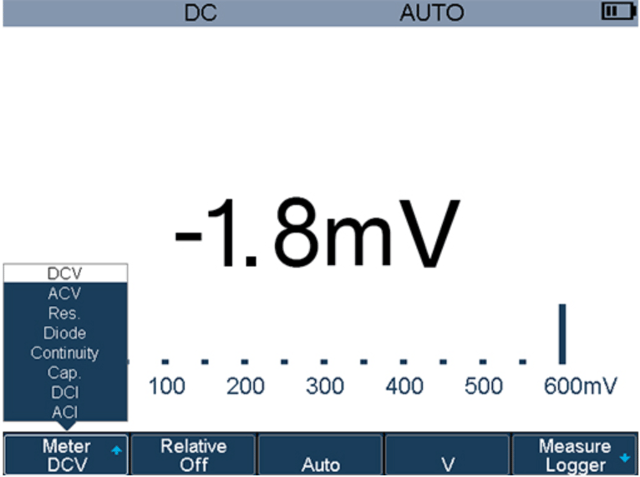

6,000カウント（3½ 桁）のデジタルマルチメータを内蔵
ハードウェアベースのTrue RMS測定
最大4チャンネル、350万点の測定ポイントの保存に対応した、測定値のトレンドグラフ機能を搭載
規格表
| 型番 | SHS1102X | SHS1202X |
|---|---|---|
| ディスプレイ | 5.6インチ TFT-LCD（640x480） | |
| サンプルレート（最大） | 1 GSa/s（シングル）, 500 MSa/s（デュアル） | |
| 重量 | 約1.75 kg | |
| 帯域幅 | 100 MHz | 200 MHz |
| トリガタイプ | Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video | |
| メモリ深度（最大） | 12 Mpts（シングル）, 6 Mpts（デュアル） | |
| I/O | USB ホスト, USB デバイス | |
| 波形キャプチャレート（最大） | 100,000 wfms/s（ノーマル）, 400,000 wfms/s（シーケンス） | |
| チャンネル | 2ch（オシロ）＋1ch（マルチメータ） | |
| シリアルデコード | I2C, SPI, UART, CAN, LIN | |
| データロガー | ||
| サンプルロガー | 1Sa/s ～ 25kSa/s | |
| 自動測定ロガー | 0.1秒 ～ 10分間隔, 最多4個の自動測定アイテム | |
| 最大入力電圧（マルチメータ） | CAT III 600 Vrms, CAT II 1000 Vrms | |
| プローブ | 250MHz パッシブプローブ（600V CAT III） 2本 | |
| 最大入力電圧（オシロスコープ） | CAT III 600 Vrms, CAT II 1000 Vrms BNCシグナル - 保護接地 間 CAT III 600 Vrms, CAT II 1000 Vrms BNCグランド - 保護接地 間 CAT III 300 Vrms BNCシグナル - BNCグランド 間 | |
付属品・オプション
標準付属品 | 数量 |
|---|---|
USBケーブル | 1 |
クイックスタート | 1 |
パッシブプローブ | 2 |
校正証明書 | 1 |
ACアダプタ | 1 |
バッテリ | 1 |
SCD600MA 電流測定アダプタ | 1 |
SCD10A 電流測定アダプタ | 1 |
キャリングバッグ | 1 |
オプションアクセサリ | 概容 |
|---|---|
ISFE | 絶縁フロントエンド |
STB-3 | デモ信号源 |
HPB4010 | 高電圧プローブ |
CP4020/CP4050/CP4070/CP4070A/CP5030/CP5030A/CP5150/CP5500/CPL5100 | 電流プローブ |
DPB1300/DPB4080/DPB5150/DPB5150A/DPB5700/DPB5700A | 高電圧差動プローブ |
GSCH4000A | スマートバッテリ充電器 |
よくある質問
QSIGLENT製品は購入時の校正書類対応可能ですか？
ASIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。QSHS800X と SHS1000X の違いは何ですか？
ASDS800X をベースに入出力をすべて絶縁したモデルが SDS1000X です。オシロスコープのチャンネル間も絶縁されています。
Q絶縁されていることの利点は何ですか？
A感電の危険が減ること、フローティング測定が可能なこと、などが挙げられます。
QSHS800Xではフローティング測定できないのですか？
Aバッテリ駆動で、オシロスコープのチャンネルを1つだけ使うことでフローティング測定を実施することができます。
Qフル充電時のバッテリ持続時間は？
ASHS800X で約5.5時間、SHS1000X で約4時間です。
Q防水構造ですか？
A防水ではありませんが、IP51準拠の防塵防滴構造です。
