製品名

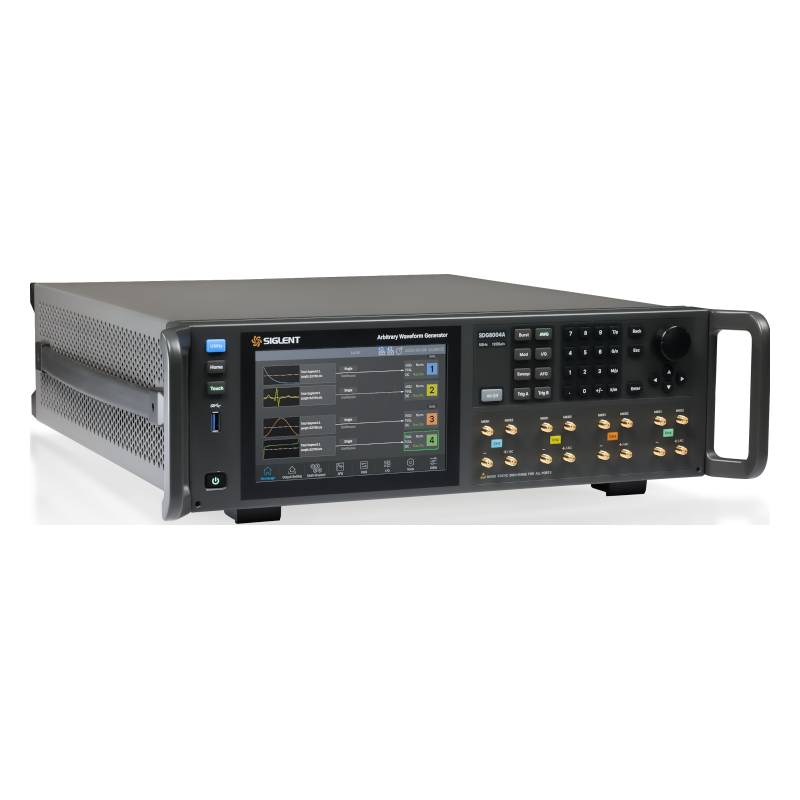

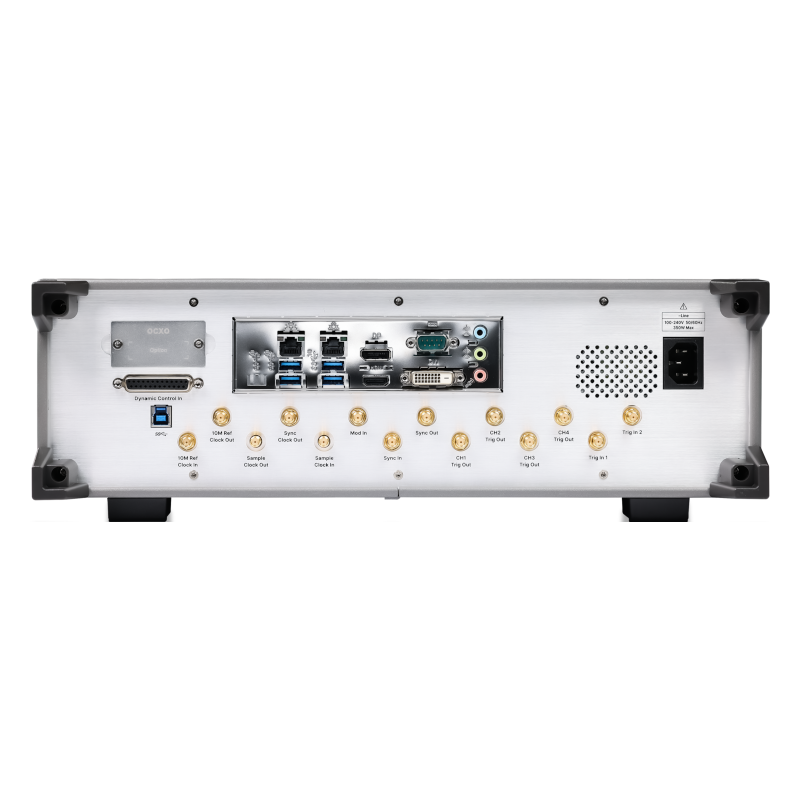

SIGLENT (シグレント) SDG8000Aシリーズ 任意波形ジェネレータ
シリーズ
SDG8000A
メーカー
特長
SDG8000Aシリーズ 任意波形ジェネレータ
・AFG機能
標準波形、高調波、ノイズ、PRBS、任意波形、周波数ホッピングに対応
・AWG機能
波形呼び出し（内蔵／保存済み／EasyWaveX）、セグメント編集、マルチトーン、マルチパルスに対応
・I/Q信号発生器
ASK、PSK、QAM、FSK、MSK、マルチトーンなど、多彩な変調方式に対応したI/Qベクトル信号を生成
・変調信号発生器
変調、周波数スイープ、パルス出力に対応
・プロトコル信号発生器
Bluetooth、IoT、5G NRなどのプロトコル信号生成に対応

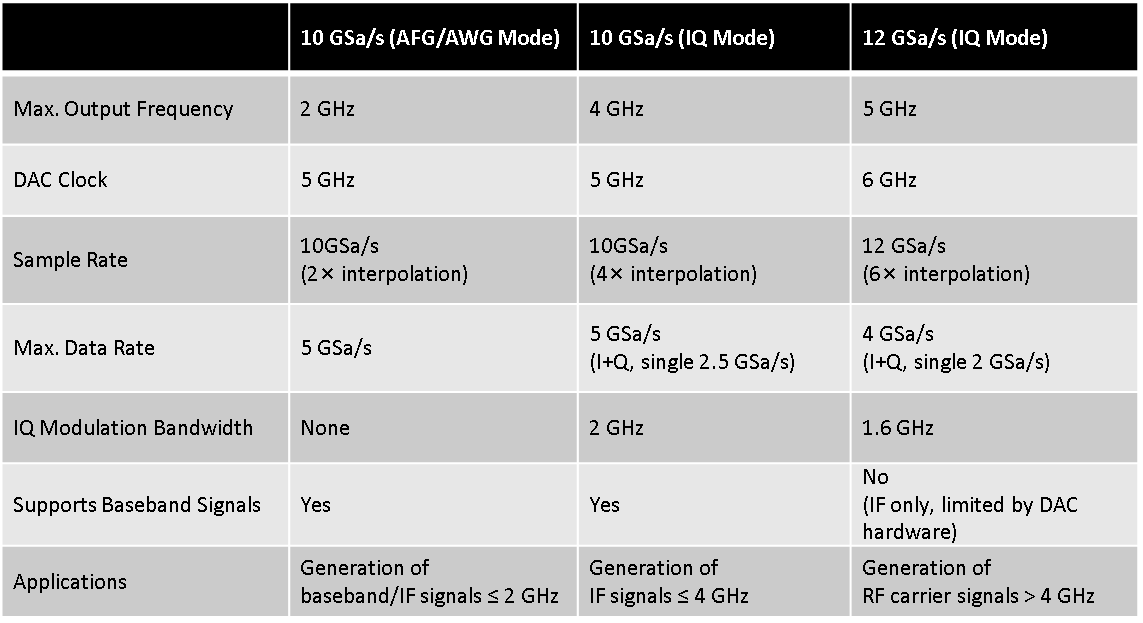

■SDG8000Aサンプルレート
-
なぜサンプルレートに補間（Interpolation）を使用するのか？
補間を行うことで、イメージ周波数（fDAC − fout）を主信号からさらに遠ざけることができ、不要なイメージ成分をより大きく減衰させることが可能になります。これにより、DAC出力用再構成フィルタの設計が簡素化されるだけでなく、より高い出力電力と低い量子化ノイズを実現できます。SDG8000Aシリーズでは、補間処理によってサンプルレートを実現しています。:
AFG/AWGモード
・標準で10 GSa/sのみ対応（2倍補間）
・入力データレート：5 GSa/s
・補間後の10 GSa/sがDACの実際の出力サンプルレート
・出力周波数は入力データレートによって決定
・正弦波の最大出力周波数：2 GHz
IQモード
・10 GSa/s と 12 GSa/s の2種類のサンプルレートに対応
10 GSa/s:最大出力信号周波数：4 GHz
12 GSa/s:最大出力信号周波数：5 GHz
※12 GSa/sはIQモード専用で、主に4 GHzを超える高周波信号出力に使用されます。
2 GHzを超える信号はIQアップコンバージョンによって生成する必要があるため、高いサンプルレートを利用するにはIQモードへ切り替える必要があります。

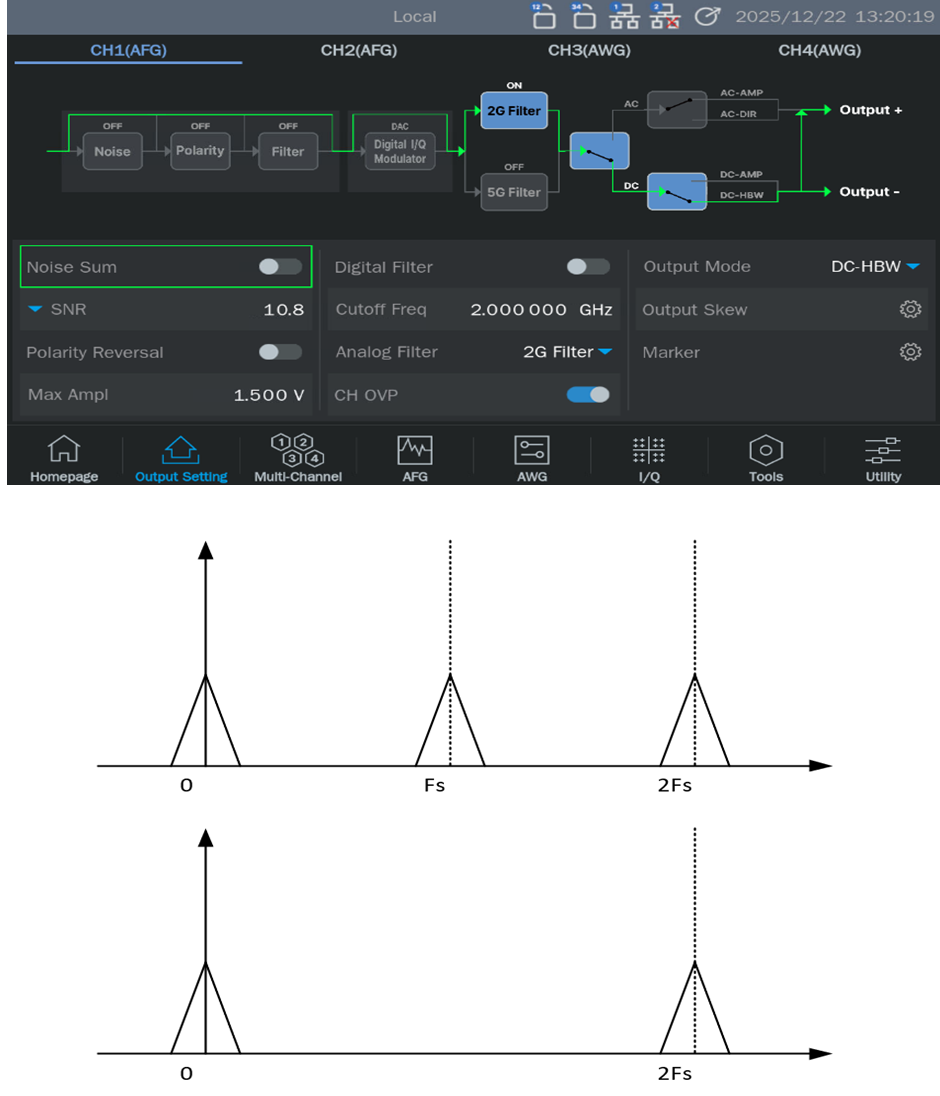

■アナログ・フィルタ
-
・AFG/AWGは標準で2G、IQは標準で5Gに対応
・DACから出力される信号には、すべてのイメージスペクトルが含まれており、ベースバンド信号のみを残すためにはアナログ・ローパスフィルタによって不要成分を除去する必要があります。
・補間なしの場合：
フィルタはFs/2で信号を完全に通過させ、Fsでイメージ成分を完全に除去する必要があります。
遷移帯域はFs/2しかないため、非常に急峻な特性を持つ高次フィルタが必要になります。
このようなフィルタは高価であり、群遅延や振幅歪みも大きくなります。
・2倍補間後：
フィルタはFs/2の信号を通過させ、2Fsのイメージ成分を除去するだけでよくなります。
遷移帯域は3Fs/2まで拡大されるため、非常に広い遷移帯域を利用できます。これにより、低コスト・低歪み・フラットな群遅延特性を持つシンプルな低次フィルタで実現可能になります。

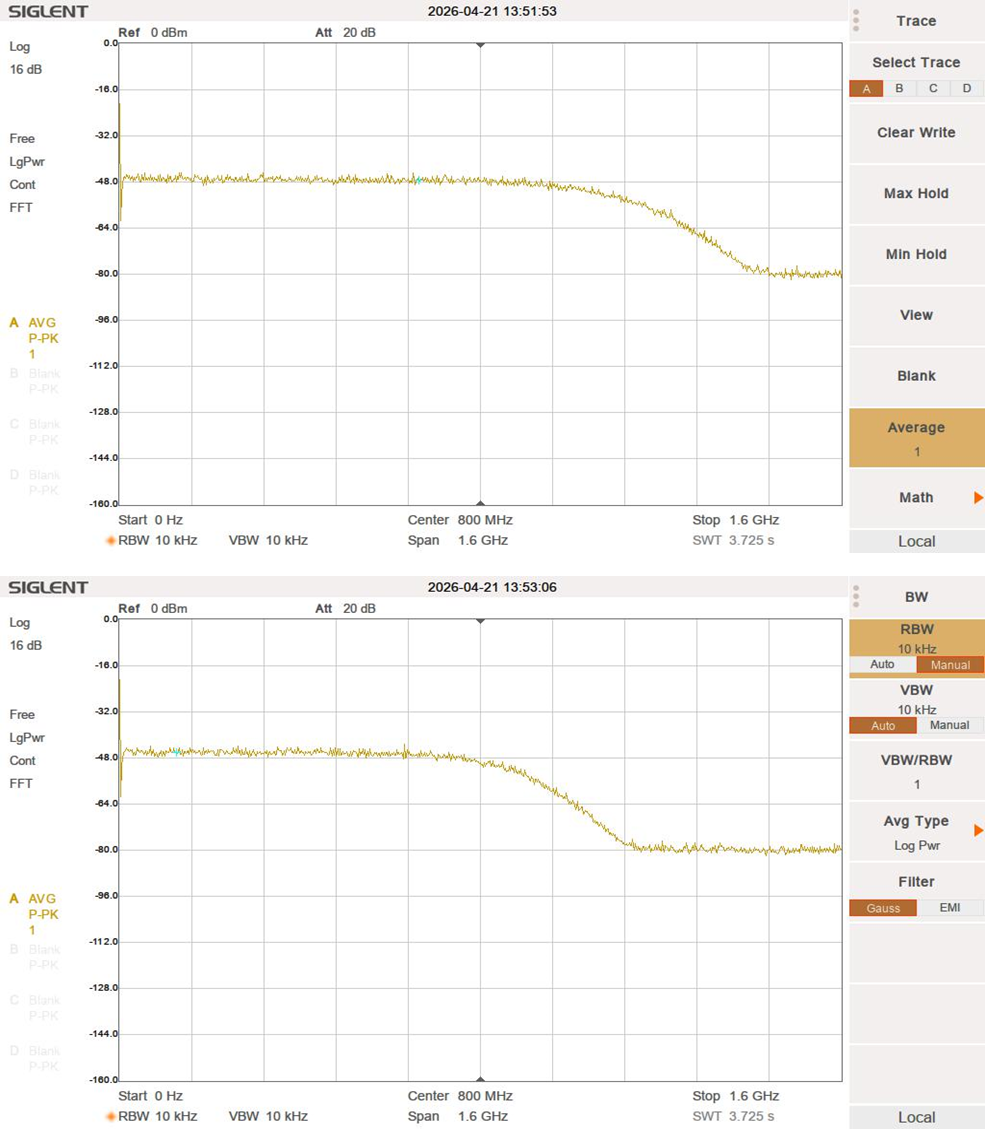

■デジタル・フィルタ
-
・フィルタのカットオフ周波数を設定し、出力信号の帯域幅を制限可能
・画像は、1 GHz帯域幅ノイズと、800 MHzデジタルフィルタ有効時の1 GHzノイズを示しています。
・結果として、800 MHz帯域幅ノイズに近い特性となります。

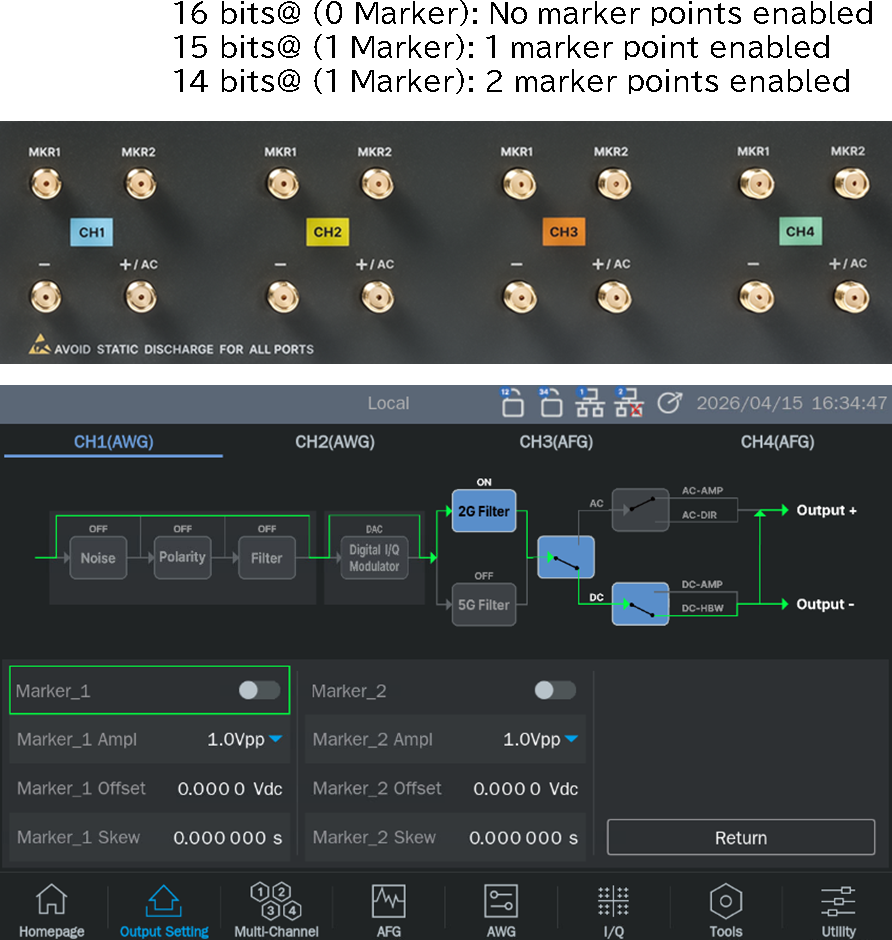

■マーカー
-
マーカー機能は、波形再生中の波形ポイント位置を示すために使用され、通常は外部機器向けの同期信号またはトリガ信号として利用されます。マーカーから出力される信号は波形ポイントと同期しており、波形の開始位置、終了位置、またはユーザー定義位置で出力するよう設定可能です。一般的には、他機器向けの同期信号またはトリガ信号として使用されます。
SDG7000Aでは、1つの波形セグメントにつき1つのマーカーポイントしか設定できず、マーカーパルス出力周波数にも大きな制限がありましたが、SDG8000Aでは1つの波形セグメント内に複数のマーカーポイントを設定可能です。
また、独立した信号パスを備えており、出力レベル、振幅、オフセットを個別に設定可能です。さらに、より高い出力周波数にも対応しています。
マーカーを有効にし、マーカーポイントを設定すると、対応する波形ポイントデータの下位2ビット（各チャンネルにつき2つのマーカー出力）がマーカーフラグとして「1」に設定されます。再生時に該当波形ポイントへ到達するとマーカー信号が出力され、その結果、有効ビット数は減少します。
用途：
・高精度オシロスコープトリガ
波形の重要ポイントにマーカーを設定し、出力同期信号をオシロスコープの外部トリガ源として使用することで、対象波形区間を正確に捕捉できます。
・複数機器同期
マーカーパルスを統一同期信号として利用することで、信号発生器、オシロスコープ、電源装置など複数機器間のタイミング同期を実現し、時間領域／周波数領域解析を容易にします。
・複雑波形イベント位置特定
故障箇所や通信フレームなどの重要イベントポイントをマーキングすることで、異常箇所を迅速に特定し、波形解析を効率化できます。
・自動化／生産ライン試験
自動試験用トリガ信号として利用することで、試験工程とタイミングを統一し、試験の一貫性向上と量産試験効率の改善に貢献します。
価格･仕様
本データは、機器が校正期間内であり、室内温度環境に2時間以上保管され、40分間のウォームアップを行った場合にのみ有効です。特に指定がない限り、本マニュアルのデータはすべて測定不確かさを含む技術仕様値です。
技術仕様値：
製品の保証された性能パラメータを示します。特に指定がない限り、室温環境における周囲温度範囲で適用されます。
代表値：
室温（約25℃）において、測定結果の80%が達成可能な代表的性能を示します。このデータは保証値ではなく、測定不確かさは含まれません。
公称値：
50 Ωコネクタのように、設計上期待される平均性能または性能特性を示します。このデータは保証値ではなく、室温（約25℃）で測定されたもので、測定不確かさは含まれません。
| 一般仕様 | ||
|---|---|---|
| モデル | SDG8002A | SDG8004A |
| 価格（税込） | ¥12,518,000 | ¥15,477,000 |
| チャンネル数 | 2 | 4 |
| サンプリングレート | 10 GSa/s、オプションで12 GSa/s（IQモードのみ） | 10 GSa/s、オプションで12 GSa/s（IQモードのみ） |
| 垂直分解能 | 16 bit @（Marker 0） 15 bit @（Marker 1） 14 bit @（Marker 2） |
16 bit @（Marker 0） 15 bit @（Marker 1） 14 bit @（Marker 2） |
| マーカー数 | 各チャンネル2系統 | 各チャンネル2系統 |
| 波形メモリ長 | 2 G/チャンネル標準、4 G/チャンネルはオプション | 2 G/チャンネル標準、4 G/チャンネルはオプション |
| 出力インターフェース | SMA | SMA |
| 最大出力周波数 | 4 GHz @ 10 GSa/s、5 GHz @ 12 GSa/s | 4 GHz @ 10 GSa/s、5 GHz @ 12 GSa/s |
| 動作モード | AWG、AFG、IQ | AWG、AFG、IQ |
| アナログ出力特性 | |||
|---|---|---|---|
| 出力パス | 項目 | 仕様 | 条件 |
| DC-HBW | 振幅 |
25 mVpp ～ 750 mVpp、シングルエンド、50 Ω終端インピーダンス 50 mVpp ～ 1.5 Vpp、差動、100 Ω終端インピーダンス |
|
| 精度 |
±2%、設定値 > 100 mVpp ±(5%×設定値 + 2 mV)、設定値 ≤ 100 mVpp |
10 kHz、正弦波 | |
| オフセット | 0 V ±5 mV、設定不可 | ||
| アナログ帯域幅 |
750 mVpp、DC ～ 2 GHz（-3 dB） DC ～ 4 GHz（-6 dB）（代表値） |
5 GHzフィルタ | |
| 立ち上がり時間 | ≤125 ps（750 mVpp シングルエンド出力、20% ～ 80%） | 5 GHzフィルタ | |
| DC-AMP | 振幅 |
50 mVpp ～ 1.5 Vpp、シングルエンド、50 Ω終端インピーダンス 100 mVpp ～ 3 Vpp、差動、100 Ω終端インピーダンス |
|
| 精度 |
±2%、設定値 > 100 mVpp ±(5%×設定値 + 2 mV)、設定値 ≤ 100 mVpp |
10 kHz、正弦波 | |
| オフセット範囲 | ±1 V、シングルエンド、50 Ω終端インピーダンス | ||
| オフセット精度 | ±(2%×設定値 + 10 mV)、シングルエンド、50 Ω終端インピーダンス | ||
| アナログ帯域幅 |
1.5 Vpp、DC ～ 2 GHz（-3 dB） DC ～ 2.6 GHz（-6 dB）（代表値） |
5 GHzフィルタ | |
| 立ち上がり時間 | ≤150 ps（1.5 Vpp シングルエンド出力、20% ～ 80%） | 5 GHzフィルタ | |
| AC-DIR | 振幅 | -30 dBm ～ -5 dBm、シングルエンド、50 Ω終端インピーダンス | |
| 精度 | ±0.5 dB | 10 MHz、正弦波 | |
| オフセット範囲 | ±5 V | ||
| オフセット精度 | ±(2%×設定値 + 20 mV)、シングルエンド、50 Ω終端インピーダンス | ||
| アナログ帯域幅 |
-5 dBm、10 MHz ～ 1.7 GHz（-3 dB） 10 MHz ～ 4 GHz（-13 dB） 10 MHz ～ 5 GHz（-18 dB）（代表値） |
5 GHzフィルタ | |
| AC-AMP | 振幅 | -85 dBm ～ +10 dBm、シングルエンド、50 Ω終端インピーダンス | |
| 精度 |
±0.5 dB（≥ -30 dBm） ±1.5 dB（< -30 dBm） |
10 MHz、正弦波 | |
| オフセット範囲 | ±5 V | ||
| オフセット精度 | ±(2%×設定値 + 20 mV)、シングルエンド、50 Ω終端インピーダンス | ||
| アナログ帯域幅 |
10 dBm、10 MHz ～ 2 GHz（-3 dB） 10 MHz ～ 3.8 GHz（-6 dB） 10 MHz ～ 5 GHz（-13 dB）（代表値） |
5 GHzフィルタ | |
| チャンネル間アイソレーション | ≤ -70 dBc | ||
| チャンネル間スキュー | <15 ps | 同一出力パス | |
| DCチャンネルのP/N端子スキュー | <10 ps | ||
| 電圧定在波比 VSWR（5 Gフィルタ、代表値） | ||
|---|---|---|
| 出力パス | 指標 | 条件 |
| DC-HBW | DC～1 GHz ≤1.6：1 | |
| 1 GHz ～ 3 GHz ≤1.9：1 | ||
| 3 GHz ～ 4 GHz ≤2.1：1 | ||
| 4 GHz ～ 5 GHz ≤1.8：1 | ||
| DC-AMP | DC～1 GHz ≤1.6：1 | |
| 1 GHz ～ 2.6 GHz ≤2.0：1 | ||
| AC-DIR | 10 MHz ～ 1 GHz ≤1.6：1 | |
| 1 GHz ～ 3 GHz ≤1.8：1 | ||
| 3 GHz ～ 4 GHz ≤2.1：1 | ||
| 4 GHz ～ 5 GHz ≤2.2：1 | ||
| AC-AMP | 10 MHz～300 MHz ≤1.8：1 | |
| 300 MHz ～ 2 GHz ≤1.6：1 | ||
| 2 GHz ～ 3 GHz ≤2.0：1 | ||
| 3 GHz ～ 4 GHz ≤2.0：1 | ||
| 4 GHz ～ 5 GHz ≤2.4：1 | ||
| 位相雑音 | ||
|---|---|---|
| 周波数 | 指標 | 条件 |
| 100 MHz | -139 dBc/Hz@10 kHz オフセット | |
| 1 GHz | -120 dBc/Hz@10 kHz オフセット | |
| 2 GHz | -114 dBc/Hz@10 kHz オフセット | |
| 4 GHz | -108 dBc/Hz@10 kHz オフセット | |
高調波歪み試験条件：
特に指定がない限り、出力電力は10 MHz時の値を基準とします。その他の周波数におけるデジタル電力は10 MHz時と同一であり、実際のアナログ出力電力はチャンネル特性に応じて減衰します。試験は5Gフィルタを使用して実施しています。
| 第2高調波歪み（代表値） | |||
|---|---|---|---|
| 出力パス | 指標 | 周波数範囲 | 条件 |
| DC-HBW （バラン） |
< -56 dBc | 10 MHz ≤ f ≤ 1 GHz |
12 Gサンプリングレート 750 mVpp |
| < -50 dBc | 1 GHz < f ≤ 1.5 GHz | ||
| < -55 dBc | 1.5 GHz < f ≤ 3 GHz | ||
| < -60 dBc | 3 GHz < f ≤ 5 GHz | ||
| DC-AMP （バラン） |
< -51 dBc | 10 MHz ≤ f ≤ 500 MHz |
12 Gサンプリングレート 1.5 Vpp |
| < -51 dBc | 500 MHz < f ≤ 1 GHz | ||
| < -52 dBc | 1 GHz < f ≤ 2 GHz | ||
| < -70 dBc | 2 GHz < f ≤ 2.6 GHz | ||
| DC-HBW （シングルエンド） |
< -37 dBc | 10 MHz ≤ f ≤ 500 MHz |
12 Gサンプリングレート 750 mVpp |
| < -37 dBc | 500 MHz < f ≤ 1.5 GHz | ||
| < -38 dBc | 1.5 GHz < f ≤ 3 GHz | ||
| < -42 dBc | 3 GHz < f ≤ 3.5 GHz | ||
| < -47 dBc | 3.5 GHz < f ≤ 4 GHz | ||
| < -50 dBc | 4 GHz < f ≤ 5 GHz | ||
| DC-AMP （シングルエンド） |
< -36 dBc | 10 MHz ≤ f ≤ 500 MHz |
12 Gサンプリングレート 1.5 Vpp |
| < -33 dBc | 500 MHz < f ≤ 1 GHz | ||
| < -32 dBc | 1 GHz < f ≤ 2 GHz | ||
| < -60 dBc | 2 GHz < f ≤ 2.6 GHz | ||
| AC-DIR | < -67 dBc | 10 MHz ≤ f ≤ 500 MHz |
12 Gサンプリングレート -5 dBm |
| < -56 dBc | 500 MHz < f ≤ 1 GHz | ||
| < -47 dBc | 1 GHz < f ≤ 1.5 GHz | ||
| < -52 dBc | 1.5 GHz < f ≤ 3 GHz | ||
| < -80 dBc | 3 GHz < f ≤ 5 GHz | ||
| AC-AMP | < -37 dBc | 10 MHz ≤f ≤50 MHz |
非線形補償、10 Gサンプリングレート 10 dBm |
| < -45 dBc | 50 MHz < f ≤ 500 MHz | ||
| < -44 dBc | 500 MHz < f ≤ 1 GHz | ||
| < -28 dBc | 1 GHz < f ≤ 3 GHz |
12 Gサンプリングレート 10 dBm |
|
| < -30 dBc | 3 GHz < f ≤ 4.5 GHz | ||
| < -35 dBc | 4.5 GHz < f ≤ 5 GHz | ||
| 第3高調波歪み（代表値） | |||
|---|---|---|---|
| 出力パス | 指標 | 周波数範囲 | 条件 |
| DC-HBW （バラン） |
< -52 dBc | 10 MHz ≤ f ≤500 MHz |
12 Gサンプリングレート 750 mVpp |
| < -45 dBc | 500 MHz < f ≤ 1.5 GHz | ||
| < -49 dBc | 1.5 GHz < f ≤ 3 GHz | ||
| < -55 dBc | 3 GHz < f ≤ 4 GHz | ||
| < -80 dBc | 4 GHz < f ≤ 5 GHz | ||
| DC-AMP （バラン） |
< -44 dBc | 10 MHz ≤f ≤500 MHz |
12 Gサンプリングレート 1.5 Vpp |
| < -43 dBc | 500 MHz < f ≤ 1 GHz | ||
| < -46 dBc | 1 GHz < f ≤ 1.3 GHz | ||
| < -75 dBc | 1.3 GHz < f ≤ 2.6 GHz | ||
| DC-HBW （シングルエンド） |
< -50 dBc | 10 MHz ≤f ≤500 MHz |
12 Gサンプリングレート 750 mVpp |
| < -43 dBc | 500 MHz < f ≤ 1.5 GHz | ||
| < -47 dBc | 1.5 GHz < f ≤ 3 GHz | ||
| < -53 dBc | 3 GHz < f ≤ 4 GHz | ||
| < -80 dBc | 4 GHz < f ≤ 5 GHz | ||
| DC-AMP （シングルエンド） |
< -42 dBc | 10 MHz ≤f ≤500 MHz |
12 Gサンプリングレート 1.5 Vpp |
| < -41 dBc | 500 MHz < f ≤ 1 GHz | ||
| < -45 dBc | 1 GHz < f ≤ 1.3 GHz | ||
| < -74 dBc | 1.3 GHz < f ≤ 2.6 GHz | ||
| AC-DIR | < -60 dBc | 10 MHz ≤f ≤500 MHz |
12 Gサンプリングレート -5 dBm |
| < -58 dBc | 500 MHz < f ≤ 1 GHz | ||
| < -55 dBc | 1 GHz < f ≤ 2 GHz | ||
| < -80 dBc | 2 GHz < f ≤ 5 GHz | ||
| AC-AMP | < -41 dBc | 10 MHz ≤f ≤50 MHz |
12 Gサンプリングレート 10 dBm |
| < -43 dBc | 50 MHz < f ≤ 500 MHz | ||
| < -41 dBc | 500 MHz < f ≤ 1 GHz | ||
| < -42 dBc | 1 GHz < f ≤ 2 GHz | ||
| < -50 dBc | 2 GHz < f ≤ 3 GHz | ||
| < -60 dBc | 3 GHz < f ≤ 4 GHz | ||
| < -80 dBc | 4 GHz < f ≤ 5 GHz | ||
| SFDR（代表値） | |||||
|---|---|---|---|---|---|
| DC-HBW（Barron、0 dBm） | |||||
| サンプリングレート | 周波数 | 帯域内性能 | 隣接帯域性能 | ||
| 測定範囲 | 指標（dBc） | 測定範囲 | 指標（dBc） | ||
| 10 GSa/s | 100 MHz | 10 MHz < f ≤ 1.25 GHz | -80 | 1.25 GHz < f ≤ 5 GHz | -55 |
| 10 MHz < f ≤ 625 MHz | 10 MHz < f ≤ 1.25 GHz | -72 | 1.25 GHz < f ≤ 5 GHz | -51 | |
| 625 MHz < f ≤ 1.25 GHz | 10 MHz < f ≤ 1.25 GHz | -71 | 1.25 GHz < f ≤ 5 GHz | -49 | |
| 1.25 GHz < f ≤ 2 GHz | 1.25 GHz < f ≤ 2 GHz | -64 | 10 MHz < f ≤ 1.25 GHz | -64 | |
| 2 GHz < f ≤ 5 GHz | -47 | ||||
| 2 GHz < f ≤ 3.5 GHz | 2 GHz < f ≤ 3.5 GHz | -43 | 10 MHz < f ≤ 2 GHz | -40 | |
| 3.5 GHz < f ≤ 5 GHz | -53 | ||||
| 3.5 GHz < f ≤ 4 GHz | 3.5 GHz < f ≤ 4 GHz | -52 | 10 MHz < f ≤ 3.5 GHz | -38 | |
| 12 GSa/s | 100 MHz | 10 MHz < f ≤ 1.25 GHz | -80 | 1.25 GHz < f ≤ 6 GHz | -78 |
| 10 MHz < f ≤ 625 MHz | 10 MHz < f ≤ 1.25 GHz | -72 | 1.25 GHz < f ≤ 6 GHz | -65 | |
| 625 MHz < f ≤ 1.25 GHz | 10 MHz < f ≤ 1.25 GHz | -72 | 1.25 GHz < f ≤ 6 GHz | -60 | |
| 1.25 GHz < f ≤ 2 GHz | 1.25 GHz < f ≤ 2 GHz | -71 | 10 MHz < f ≤ 1.25 GHz | -64 | |
| 2 GHz < f ≤ 6 GHz | -55 | ||||
| 2 GHz < f ≤ 3.5 GHz | 2 GHz < f ≤ 3.5 GHz | -50 | 10 MHz < f ≤ 2 GHz | -49 | |
| 3.5 GHz < f ≤ 6 GHz | -54 | ||||
| 3.5 GHz < f ≤ 4 GHz | 3.5 GHz < f ≤ 4 GHz | -67 | 10 MHz < f ≤ 3.5 GHz | -48 | |
| 4 GHz < f ≤ 6 GHz | -58 | ||||
| 4 GHz < f ≤ 5 GHz | 4 GHz < f ≤ 5 GHz | -63 | 10 MHz < f ≤ 4 GHz | -43 | |
| DC-AMP（Barron、0 dBm） | |||||
| 10 GSa/s | 100 MHz | 10 MHz < f ≤ 1.25 GHz | -78 | 1.25 GHz < f ≤ 5 GHz | -76 |
| 10 MHz < f ≤ 625 MHz | 10 MHz < f ≤ 1.25 GHz | -63 | 1.25 GHz < f ≤ 5 GHz | -63 | |
| 625 MHz < f ≤ 1.25 GHz | 10 MHz < f ≤ 1.25 GHz | -63 | 1.25 GHz < f ≤ 5 GHz | -63 | |
| 1.25 GHz < f ≤ 2 GHz | 1.25 GHz < f ≤ 2 GHz | -50 | 10 MHz < f ≤ 1.25 GHz | -60 | |
| 2 GHz < f ≤ 5 GHz | -53 | ||||
| 2 GHz < f ≤ 2.6 GHz | 2 GHz < f ≤ 2.6 GHz | -43 | 10 MHz < f ≤ 2 GHz | -58 | |
| 2.6 GHz < f ≤ 5 GHz | -80 | ||||
| 12 GSa/s | 100 MHz | 10 MHz < f ≤ 1.25 GHz | -78 | 1.25 GHz < f ≤ 6 GHz | -75 |
| 10 MHz < f ≤ 625 MHz | 10 MHz < f ≤ 1.25 GHz | -63 | 1.25 GHz < f ≤ 6 GHz | -64 | |
| 625 MHz < f ≤ 1.25 GHz | 10 MHz < f ≤ 1.25 GHz | -63 | 1.25 GHz < f ≤ 6 GHz | -64 | |
| 1.25 GHz < f ≤ 2 GHz | 1.25 GHz < f ≤ 2 GHz | -63 | 10 MHz < f ≤ 1.25 GHz | -60 | |
| 2 GHz < f ≤ 6 GHz | -64 | ||||
| 2 GHz < f ≤ 2.6 GHz | 2 GHz < f ≤ 2.6 GHz | -65 | 10 MHz < f ≤ 2 GHz | -57 | |
| 2.6 GHz < f ≤ 6 GHz | -80 | ||||
| AC-DIR（-5 dBm） | |||||
| 10 GSa/s | 100 MHz | 10 MHz < f ≤ 1.25 GHz | -80 | 1.25 GHz < f ≤ 5 GHz | -67 |
| 10 MHz < f ≤ 625 MHz | 10 MHz < f ≤ 1.25 GHz | -73 | 1.25 GHz < f ≤ 5 GHz | -68 | |
| 625 MHz < f ≤ 1.25 GHz | 10 MHz < f ≤ 1.25 GHz | -70 | 1.25 GHz < f ≤ 5 GHz | -68 | |
| 1.25 GHz < f ≤ 2 GHz | 1.25 GHz < f ≤ 2 GHz | -58 | 10 MHz < f ≤ 1.25 GHz | -58 | |
| 2 GHz < f ≤ 5 GHz | -62 | ||||
| 2 GHz < f ≤ 3.5 GHz | 2 GHz < f ≤ 3.5 GHz | -53 | 10 MHz < f ≤ 2 GHz | -48 | |
| 3.5 GHz < f ≤ 5 GHz | -55 | ||||
| 3.5 GHz < f ≤ 4 GHz | 3.5 GHz < f ≤ 4 GHz | -68 | 10 MHz < f ≤ 3.5 GHz | -45 | |
| 12 GSa/s | 100 MHz | 10 MHz < f ≤ 1.25 GHz | -80 | 1.25 GHz < f ≤ 6 GHz | -78 |
| 10 MHz < f ≤ 625 MHz | 10 MHz < f ≤ 1.25 GHz | -72 | 1.25 GHz < f ≤ 6 GHz | -68 | |
| 625 MHz < f ≤ 1.25 GHz | 10 MHz < f ≤ 1.25 GHz | -68 | 1.25 GHz < f ≤ 6 GHz | -63 | |
| 1.25 GHz < f ≤ 2 GHz | 1.25 GHz < f ≤ 2 GHz | -73 | 10 MHz < f ≤ 1.25 GHz | -63 | |
| 2 GHz < f ≤ 6 GHz | -53 | ||||
| 2 GHz < f ≤ 3.5 GHz | 2 GHz < f ≤ 3.5 GHz | -40 | 10 MHz < f ≤ 2 GHz | -49 | |
| 3.5 GHz < f ≤ 6 GHz | -51 | ||||
| 3.5 GHz < f ≤ 4 GHz | 3.5 GHz < f ≤ 4 GHz | -62 | 10 MHz < f ≤ 3.5 GHz | -38 | |
| 4 GHz < f ≤ 6 GHz | -51 | ||||
| 4 GHz < f ≤ 5 GHz | 4 GHz < f ≤ 5 GHz | -55 | 10 MHz < f ≤ 4 GHz | -27 | |
| AC-AMP（0 dBm） | |||||
| 10 GSa/s | 100 MHz | 10 MHz < f ≤ 1.25 GHz | -72 | 1.25 GHz < f ≤ 5 GHz | -65 |
| 10 MHz < f ≤ 625 MHz | 10 MHz < f ≤ 1.25 GHz | -60 | 1.25 GHz < f ≤ 5 GHz | -59 | |
| 625 MHz < f ≤ 1.25 GHz | 10 MHz < f ≤ 1.25 GHz | -57 | 1.25 GHz < f ≤ 5 GHz | -58 | |
| 1.25 GHz < f ≤ 2 GHz | 1.25 GHz < f ≤ 2 GHz | -57 | 10 MHz < f ≤ 1.25 GHz | -57 | |
| 2 GHz < f ≤ 5 GHz | -50 | ||||
| 2 GHz < f ≤ 3.5 GHz | 2 GHz < f ≤ 3.5 GHz | -53 | 10 MHz < f ≤ 2 GHz | -53 | |
| 3.5 GHz < f ≤ 5 GHz | -47 | ||||
| 3.5 GHz < f ≤ 4 GHz | 3.5 GHz < f ≤ 4 GHz | -61 | 10 MHz < f ≤ 3.5 GHz | -53 | |
| 12 GSa/s | 100 MHz | 10 MHz < f ≤ 1.25 GHz | -74 | 1.25 GHz < f ≤ 6 GHz | -69 |
| 10 MHz < f ≤ 625 MHz | 10 MHz < f ≤ 1.25 GHz | -65 | 1.25 GHz < f ≤ 6 GHz | -62 | |
| 625 MHz < f ≤ 1.25 GHz | 10 MHz < f ≤ 1.25 GHz | -57 | 1.25 GHz < f ≤ 6 GHz | -57 | |
| 1.25 GHz < f ≤ 2 GHz | 1.25 GHz < f ≤ 2 GHz | -57 | 10 MHz < f ≤ 1.25 GHz | -57 | |
| 2 GHz < f ≤ 6 GHz | -51 | ||||
| 2 GHz < f ≤ 3.5 GHz | 2 GHz < f ≤ 3.5 GHz | -44 | 10 MHz < f ≤ 2 GHz | -52 | |
| 3.5 GHz < f ≤ 6 GHz | -48 | ||||
| 3.5 GHz < f ≤ 4 GHz | 3.5 GHz < f ≤ 4 GHz | -57 | 10 MHz < f ≤ 3.5 GHz | -40 | |
| 4 GHz < f ≤ 6 GHz | -50 | ||||
| 4 GHz < f ≤ 5 GHz | 4 GHz < f ≤ 5 GHz | -53 | 10 MHz < f ≤ 4 GHz | -32 | |
| 5 GHz < f ≤ 6 GHz | -58 | ||||
AWGモード
| AWG特性 | |||||
|---|---|---|---|---|---|
| 項目 | 最小 | 標準 | 最大 | 単位 | 条件 |
| サンプリングレート | 100 | 5 G | Sa/s | 10 GSa/s（補間） | |
| 立ち上がり／立ち下がり時間 | 125 | ps | 20%～80%、10 kHz、750 mVpp、50 Ω、DC-HBW、5 Gフィルタ | ||
| 波形長 | 1024 | 2 G （4Gオプション） |
pts | 2048未満の場合、16の整数倍である必要があります。 | |
| 垂直分解能 |
Marker出力なし：16 bit Marker 1出力：15 bit Marker 2出力：14 bit |
||||
| モード | 連続、トリガ、ゲート Ext1/2、アドバンスド | ||||
| 補間モード | 0次ホールド、リニア、sinc、sinc13、sinc27 | ||||
| シーケンス制限 |
シナリオの最大数：512 シーケンスの最大数：4096 セグメントの最大数：16384 |
||||
| トリガソース | 自動、手動、外部、タイマ | ||||
IQモード
| IQ特性 | |||||
|---|---|---|---|---|---|
| 項目 | 最小 | 代表値 | 最大 | 単位 | 条件 |
| サンプリングレート | 500 | 5 G | Sa/s | 10 GSa/s、ベースバンド | |
| 500 | 2.5 G | 10 GSa/s、中間周波数（IF） | |||
| 500 | 2 G | 12 GSa/s、中間周波数（IF） | |||
| 変調帯域幅 | 2 G | Hz | 10 GSa/s、中間周波数（IF） | ||
| 1.6 G | 12 GSa/s、中間周波数（IF） | ||||
| 出力周波数 | 4 G | Hz | 10 GSa/s | ||
| 5 G | 12 GSa/s | ||||
| 波形長 | 1024 | 2 G（オプション 4 G） | pts | 2048未満の場合、16の整数倍である必要があります。 | |
| 垂直分解能 |
Marker出力なし：16 bit Marker 1出力：15 bit Marker 2出力：14 bit |
||||
| 変調方式 | 2ASK、4ASK、8ASK、BPSK、QPSK、8PSK、DBPSK、DQPSK、OQPSK、D8PSK、8QAM、16QAM、32QAM、64QAM、128QAM、256QAM、2FSK、4FSK、8FSK、16FSK、MSK、MultiTone、OFDM、customize | SigIQPro対応 | |||
| 信号プロトコルタイプ | BlueTooth、IoT、LTE TDD、LTE FDD、5G NR、IEEE.802.11.be、IEEE.802.11.ax | SigIQPro対応 | |||
AFGモード
特に指定がない限り、以下のデータはDC-AMPおよび2Gフィルタを使用して測定されています。
| 正弦波特性 | |||||
|---|---|---|---|---|---|
| 項目 | 最小 | 標準 | 最大 | 単位 | 条件 |
| 周波数 | 1 μ | 2 G | Hz | DC-HBW | |
| 1 μ | 2 G | Hz | DC-AMP | ||
| 10 M | 2 G | Hz | AC-DIR | ||
| 10 M | 2 G | Hz | AC-AMP | ||
| 高調波歪み | dBc | 高調波歪み表を参照 | |||
| 非高調波スプリアス | dBc | SFDR表を参照 | |||
| 全高調波歪み（THD） | 0.2 | 0.5 | % | 0 dBm、10 Hz ～ 20 kHz | |
| 振幅平坦性 | -0.5 | +0.5 | dB | ≥ -30 dBm、DCでは1 MHz基準、ACでは10 MHz基準で比較 | |
| -1.5 | +1.5 | < -30 dBm、DCでは1 MHz基準、ACでは10 MHz基準で比較 | |||
| 方形波特性 | |||||
|---|---|---|---|---|---|
| 項目 | 最小 | 標準 | 最大 | 単位 | 条件 |
| 周波数 | 1 μ | 500 M | Hz | ||
| 立ち上がり／立ち下がり時間 | 500 | 650 | ps | 10% ～ 90%、100 kHz、1 Vpp、50 Ω | |
| オーバーシュート | 10 | % | 100 kHz、1 Vpp、0 Vオフセット、50 Ω | ||
| デューティサイクル | 0.001 | 99.999 | % | このパラメータは周波数設定によって制限されます。 | |
| ジッタ（rms、周期間） | 10 | ps | 1 Vpp、50 Ω、> 100 kHz | ||
| パルス特性 | |||||
|---|---|---|---|---|---|
| 項目 | 最小 | 標準 | 最大 | 単位 | 条件 |
| 周波数 | 1 μ | 500 M | Hz | ||
| パルス幅 | 500 ps | 周期 -500 ps | |||
| パルス幅精度 | ±(0.01% + 0.15 ns) | ||||
| 立ち上がり／立ち下がり時間 | 250 ps | 75 s | 10% ～ 90%、1 Vpp、50 Ω | ||
| オーバーシュート | 10 | % | 100 kHz、1 Vpp、50 Ω、エッジ 500 ps | ||
| デューティサイクル | 0.001 | 99.999 | % | このパラメータは周波数設定によって制限されます。 | |
| ジッタ（rms、周期間） | 10 | ps | >100 kHz、1 Vpp、500 ps、50 Ω | ||
| ノイズ特性 | |||||
|---|---|---|---|---|---|
| 項目 | 最小 | 代表値 | 最大 | 単位 | 条件 |
| -3 dB帯域幅 | 2 G | Hz | |||
| 帯域幅範囲 | 10 M | 2 G | Hz | ||
| ランプ特性 | |||||
|---|---|---|---|---|---|
| 項目 | 最小 | 代表値 | 最大 | 単位 | 条件 |
| 周波数 | 1 μ | 50 M | Hz | ||
| 対称性 | 0 | 100 | % | ||
| 直線性 | 1 | % | 10%～90% of Vpp、10 kHz、0.75 Vpp、50%対称性、DC-HBW | ||
| 任意波形特性 | |||||
|---|---|---|---|---|---|
| 項目 | 最小 | 標準 | 最大 | 単位 | 条件 |
| DDSモード | |||||
| 周波数 | 1 μ | 100 M | Hz | 5 GSa/s | |
| 波形長 | 32768 | pts | |||
| 立ち上がり／立ち下がり時間 | 200 | ps | 10% ～ 90%、1 Vpp ステップ信号、50 Ω | ||
| PRBS特性 | |||||
|---|---|---|---|---|---|
| 項目 | 最小 | 標準 | 最大 | 単位 | 条件 |
| ビットレート | 20 m | 1.25 G | bps | ||
| シーケンス長 | 2m−1、m = 3,4,…,32 | ||||
| 立ち上がり／立ち下がり時間 | 250 ps | 1 μs | 10% ～ 90%、1 Vpp、50 Ω | ||
| DC特性 | |||||
|---|---|---|---|---|---|
| 項目 | 最小 | 標準 | 最大 | 単位 | 条件 |
| 範囲 | -1 | +1 | V | 50 Ω | |
| 精度 | ±（2%×設定値 + 10 mV） | ||||
| 高調波特性 | |||||
|---|---|---|---|---|---|
| 項目 | 最小 | 標準 | 最大 | 単位 | 条件 |
| 高調波数 | 20 | ||||
| 高調波タイプ | 偶数次、奇数次、すべて | ||||
| 変調特性 | |||||
|---|---|---|---|---|---|
| AM | |||||
| 項目 | 最小 | 標準 | 最大 | 単位 | 条件 |
| 搬送波 | 正弦波、方形波、ランプ波、任意波形 | ||||
| 変調ソース | 内部／外部／チャンネル | ||||
| 変調波形 | 正弦波、方形波、ランプ波、ノイズ、任意波形 | ||||
| 変調度 | 0 | 120 | % | 10 kHz 正弦波 | |
| 変調周波数 | 1 m | 5 M | Hz | ソース = 内部 | |
| FM | |||||
| 項目 | 最小 | 標準 | 最大 | 単位 | 条件 |
| 搬送波 | 正弦波、方形波、ランプ波、任意波形 | ||||
| 変調ソース | 内部／外部／チャンネル | ||||
| 変調波形 | 正弦波、方形波、ランプ波、ノイズ、任意波形 | ||||
| 周波数偏移 | 0 | 0.5×BW |
BWは最大出力周波数 周波数設定によって制限 |
||
| 変調周波数 | 1 m | 5 M | Hz | ソース = 内部 | |
| PM | |||||
| 項目 | 最小 | 標準 | 最大 | 単位 | 条件 |
| 搬送波 | 正弦波、方形波、ランプ波、任意波形 | ||||
| 変調ソース | 内部／外部／チャンネル | ||||
| 変調波形 | 正弦波、方形波、ランプ波、ノイズ、任意波形 | ||||
| 位相偏移 | 0 | 360 | ° | ||
| 変調周波数 | 1 m | 5 M | Hz | ソース = 内部 | |
| ASK | |||||
| 項目 | 最小 | 標準 | 最大 | 単位 | 条件 |
| 搬送波 | 正弦波、方形波、ランプ波、任意波形 | ||||
| 変調ソース | 内部／外部 | ||||
| 変調波形 | デューティ比50%の方形波 | ||||
| キーイング周波数 | 1 m | 5 M | Hz | ソース = 内部 | |
| FSK | |||||
| 項目 | 最小 | 標準 | 最大 | 単位 | 条件 |
| 搬送波 | 正弦波、方形波、ランプ波、任意波形 | ||||
| 変調ソース | 内部／外部 | ||||
| 変調波形 | デューティ比50%の方形波 | ||||
| キーイング周波数 | 1 m | 5 M | Hz | ソース = 内部 | |
| PSK | |||||
| 項目 | 最小 | 標準 | 最大 | 単位 | 条件 |
| 搬送波 | 正弦波、方形波、ランプ波、任意波形 | ||||
| 変調ソース | 内部／外部 | ||||
| 変調波形 | デューティ比50%の方形波 | ||||
| キーイング周波数 | 1 m | 5 M | Hz | ソース = 内部 | |
| PWM | |||||
| 項目 | 最小 | 標準 | 最大 | 単位 | 条件 |
| 搬送波 | パルス | ||||
| 変調ソース | 内部／外部 | ||||
| 変調波形 | 正弦波、方形波、ランプ波、ノイズ、任意波形 | ||||
| 変調周波数 | 1 m | 5 M | Hz | ソース = 内部 | |
| バースト特性 | |||||
|---|---|---|---|---|---|
| 項目 | 最小 | 標準 | 最大 | 単位 | 条件 |
| キャリア | 正弦波、方形波、ランプ波、パルス、ノイズ、任意波形 | ||||
| タイプ | カウント（1～1000000サイクル）、無限、ゲート | ||||
| キャリア周波数 | 2 m | BW | Hz | BWは最大出力周波数 | |
| 位相 | -360 | 360 | ° | ||
| 内部周期 | 1 μ | 1000 | s | ||
| トリガソース | 内部、外部、手動 | ||||
| ゲートソース | 内部／外部 | ||||
| トリガ遅延 | 100 | s | |||
| スイープ特性 | |||||
|---|---|---|---|---|---|
| 項目 | 最小 | 標準 | 最大 | 単位 | 条件 |
| キャリア | 正弦波、方形波、ランプ波、任意波形 | ||||
| スイープモード | 周波数、振幅、周波数および振幅 | ||||
| スイープタイプ | リニア、ログ、ステップ | ||||
| 方向 | アップ、ダウン、アップダウン | ||||
| キャリア周波数 | 1 μ | BW | Hz | BWは最大出力周波数 | |
| スイープ時間 | 10 μ | 1000 | s | ||
| トリガソース | 内部、外部、手動 | ||||
| 周波数および最大出力振幅／電力（正弦波） | ||
|---|---|---|
| 出力パス | 周波数 | 最大振幅／電力 |
| DC-HBW シングルエンド、50 Ω |
f≤1.5 GHz | 750 mVpp |
| 1.5 GHz＜f≤1.8 GHz | 660 mVpp | |
| 1.8 GHz＜f≤2.8 GHz | 600 mVpp | |
| 2.8 GHz＜f≤3.3 GHz | 460 mVpp | |
| 3.3 GHz＜f≤4 GHz | 440 mVpp | |
| 4 GHz＜f≤4.5 GHz | 360 mVpp | |
| 4.5 GHz＜f≤5 GHz | 200 mVpp | |
| DC-AMP シングルエンド、50 Ω |
f≤1.5 GHz | 1.5 Vpp |
| 1.5 GHz＜f≤2 GHz | 1.3 Vpp | |
| 2 GHz＜f≤2.3 GHz | 1.2 Vpp | |
| 2.3 GHz＜f≤2.6 GHz | 1 Vpp | |
| AC-DIR 50 Ω |
f≤1.4 GHz | -5 dBm |
| 1.4 GHz＜f≤1.7 GHz | -7 dBm | |
| 1.7 GHz＜f≤2 GHz | -9 dBm | |
| 2 GHz＜f≤2.5 GHz | -10 dBm | |
| 2.5 GHz＜f≤3 GHz | -13 dBm | |
| 3 GHz＜f≤4 GHz | -16 dBm | |
| 4 GHz＜f≤4.5 GHz | -18 dBm | |
| 4.5 GHz＜f≤5 GHz | -22 dBm | |
| AC-AMP 50 Ω |
f≤1.6 GHz | 10 dBm |
| 1.6 GHz＜f≤2 GHz | 9 dBm | |
| 2 GHz＜f≤2.6 GHz | 8 dBm | |
| 2.6 GHz＜f≤3.3 GHz | 7 dBm | |
| 3.3 GHz＜f≤3.8 GHz | 6 dBm | |
| 3.8 GHz＜f≤4 GHz | 5 dBm | |
| 4 GHz＜f≤4.4 GHz | 4 dBm | |
| 4.4 GHz＜f≤5 GHz | 0 dBm | |
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| USBケーブル | 1 |
| ワイヤレスマウス | 1 |
| SMAケーブル | 2 |
| 50 Ωコネクタ | 4（SDG8002A），8（SDG8004A） |
| 電源コード | 1 |
| クイックスタートガイド | 1 |
| オプション | |
|---|---|
| SDG8000-Multi-Level SEQ | 複雑な多段シーケンス波形生成機能（ソフトウェア） |
| SDG8000-DCAMP | DC増幅出力（ソフトウェア） |
| SDG8000-ACAMP | AC増幅出力（ソフトウェア） |
| SDG8000-4GPTS | 4Gポイント波形保存領域（ソフトウェア） |
| SDG8000-HSS | 高速シリアル波形機能（ソフトウェア） |
| SDG8000-MTONENL | マルチトーンおよびチャープ機能（ソフトウェア） |
| SDG8000-IQ | IQベクトル信号生成機能（ソフトウェア） |
| USB-GPIB | USB-GPIBアダプタ |
| 10M_OCXO_L | OCXO |
| DynamicPort-Cable | ダイナミックジャンプインターフェースケーブル |
| SPA1010 | ファンクション・ジェネレータ用 10Wパワー・アンプ,DC～1MHz,最大出力電圧25.4Vpp |
資料
FAQ
SIGLENT製品は購入時の校正書類対応可能ですか？
SIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
T&M
即納ストア
