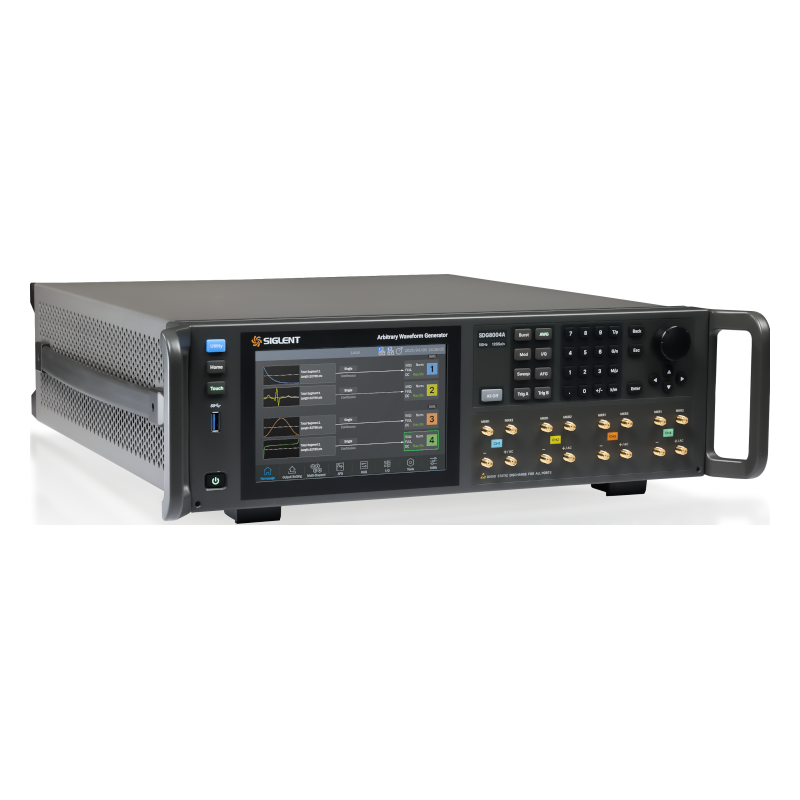

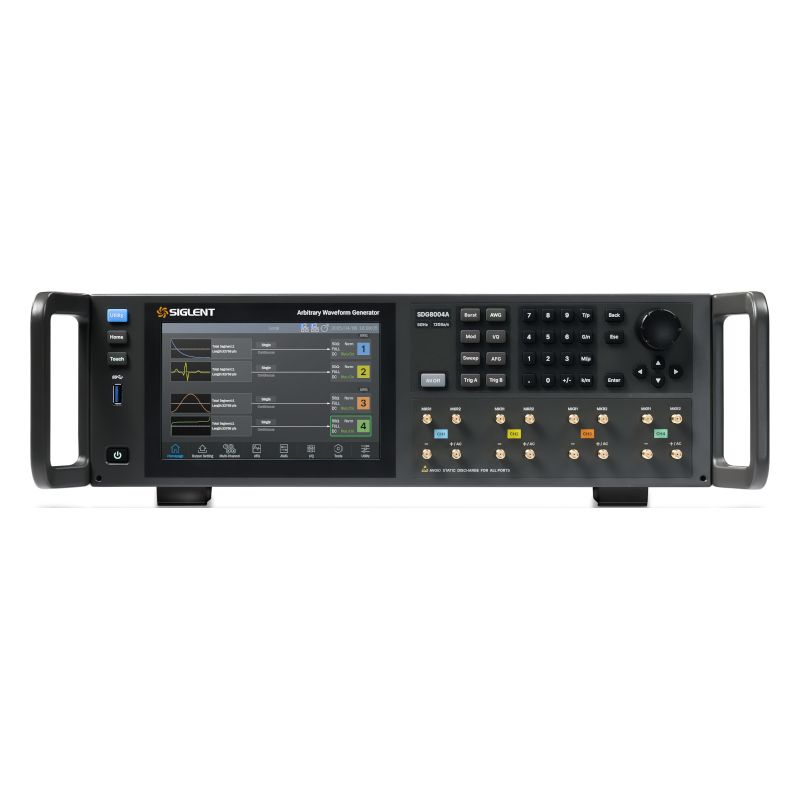

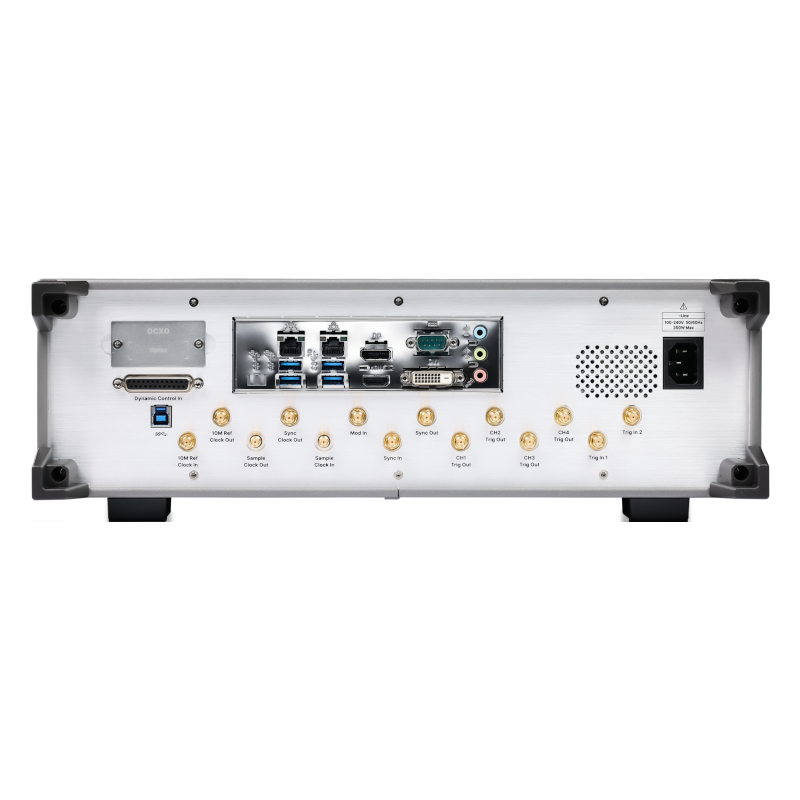

SIGLENT SDG8000Aシリーズ任意波形・ファンクション・ジェネレータ 5GHz、2ch

・AFG機能標準波形、高調波、ノイズ、PRBS、任意波形、周波数ホッピングに対応・AWG機能波形呼び出し（内蔵／保存済み／EasyWaveX）、セグメント編集、マルチトーン、マルチパルスに対応・I/Q信号発生器 ASK、PSK、QAM、FSK、MSK、マルチトーンなど、多彩な変調方式に対応したI/Qベクトル信号を生成・変調信号発生器変調、周波数スイープ、パルス出力に対応・プロトコル信号発生器 Bluetooth、IoT、5G NRなどのプロトコル信号生成に対応

型番: SDG8002A
メーカー: SIGLENT
シリーズ: SDG8000Aシリーズ
カテゴリ: 任意波形・ファンクション・ジェネレータ

価格13,772,000円税込ストアで購入

メーカー保証本体3年・付属品1年
国内技術サポート

価格・納期を問い合わせる無料デモ機を申し込む技術担当者に相談する

今すぐ電話する0120-620-115通話無料

製品概要

SDG8000Aシリーズ任意波形ジェネレータ

・AFG機能
標準波形、高調波、ノイズ、PRBS、任意波形、周波数ホッピングに対応
・AWG機能
波形呼び出し（内蔵／保存済み／EasyWaveX）、セグメント編集、マルチトーン、マルチパルスに対応
・I/Q信号発生器
ASK、PSK、QAM、FSK、MSK、マルチトーンなど、多彩な変調方式に対応したI/Qベクトル信号を生成
・変調信号発生器
変調、周波数スイープ、パルス出力に対応
・プロトコル信号発生器
Bluetooth、IoT、5G NRなどのプロトコル信号生成に対応

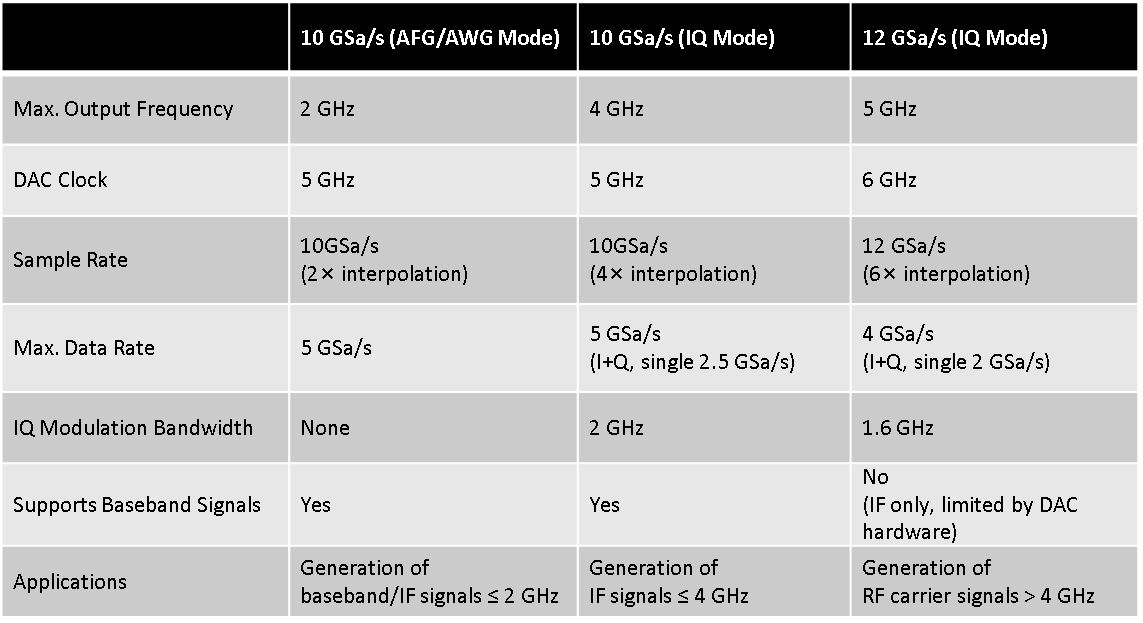

■SDG8000Aサンプルレート

なぜサンプルレートに補間（Interpolation）を使用するのか？
補間を行うことで、イメージ周波数（fDAC − fout）を主信号からさらに遠ざけることができ、不要なイメージ成分をより大きく減衰させることが可能になります。これにより、DAC出力用再構成フィルタの設計が簡素化されるだけでなく、より高い出力電力と低い量子化ノイズを実現できます。

SDG8000Aシリーズでは、補間処理によってサンプルレートを実現しています。:
AFG/AWGモード
・標準で10 GSa/sのみ対応（2倍補間）
・入力データレート：5 GSa/s
・補間後の10 GSa/sがDACの実際の出力サンプルレート
・出力周波数は入力データレートによって決定
・正弦波の最大出力周波数：2 GHz
IQモード
・10 GSa/s と 12 GSa/s の2種類のサンプルレートに対応
10 GSa/s:最大出力信号周波数：4 GHz
12 GSa/s:最大出力信号周波数：5 GHz
※12 GSa/sはIQモード専用で、主に4 GHzを超える高周波信号出力に使用されます。
2 GHzを超える信号はIQアップコンバージョンによって生成する必要があるため、高いサンプルレートを利用するにはIQモードへ切り替える必要があります。

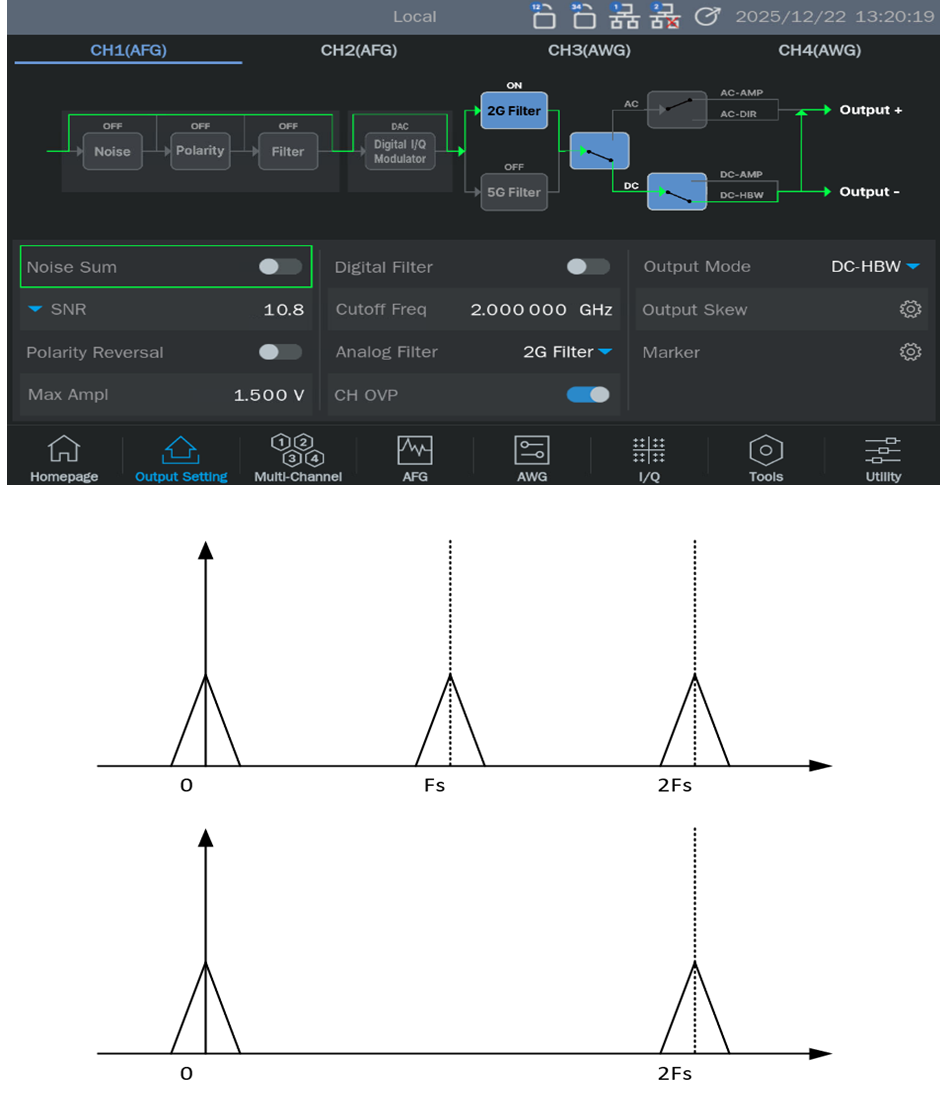

■アナログ・フィルタ

・AFG/AWGは標準で2G、IQは標準で5Gに対応
・DACから出力される信号には、すべてのイメージスペクトルが含まれており、ベースバンド信号のみを残すためにはアナログ・ローパスフィルタによって不要成分を除去する必要があります。
・補間なしの場合：
フィルタはFs/2で信号を完全に通過させ、Fsでイメージ成分を完全に除去する必要があります。
遷移帯域はFs/2しかないため、非常に急峻な特性を持つ高次フィルタが必要になります。
このようなフィルタは高価であり、群遅延や振幅歪みも大きくなります。
・2倍補間後：
フィルタはFs/2の信号を通過させ、2Fsのイメージ成分を除去するだけでよくなります。
遷移帯域は3Fs/2まで拡大されるため、非常に広い遷移帯域を利用できます。これにより、低コスト・低歪み・フラットな群遅延特性を持つシンプルな低次フィルタで実現可能になります。

■デジタル・フィルタ

・フィルタのカットオフ周波数を設定し、出力信号の帯域幅を制限可能

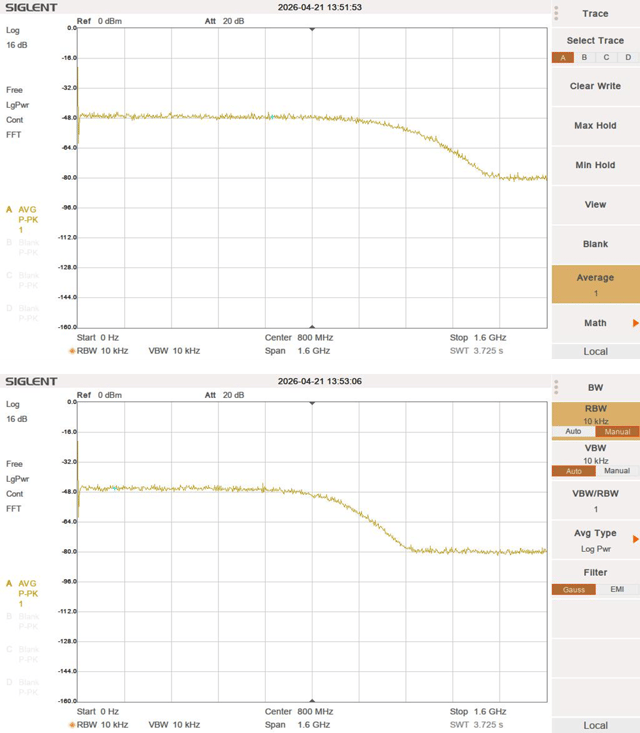

・画像は、1 GHz帯域幅ノイズと、800 MHzデジタルフィルタ有効時の1 GHzノイズを示しています。
・結果として、800 MHz帯域幅ノイズに近い特性となります。

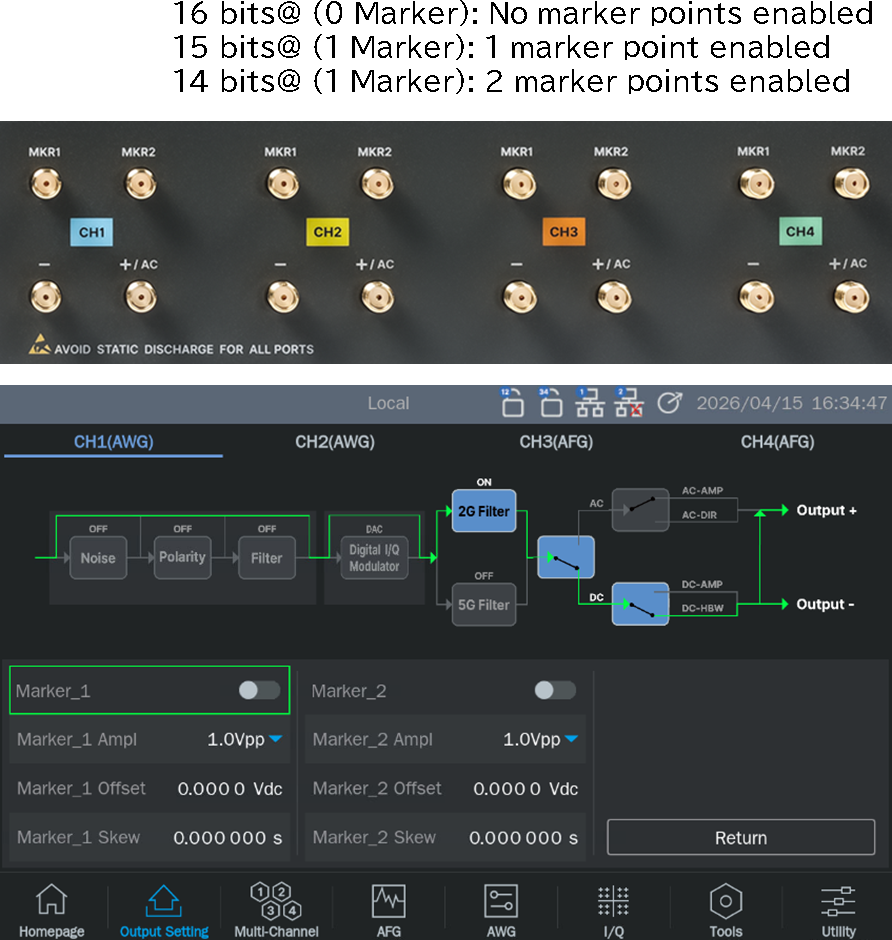

■マーカー

マーカー機能は、波形再生中の波形ポイント位置を示すために使用され、通常は外部機器向けの同期信号またはトリガ信号として利用されます。マーカーから出力される信号は波形ポイントと同期しており、波形の開始位置、終了位置、またはユーザー定義位置で出力するよう設定可能です。一般的には、他機器向けの同期信号またはトリガ信号として使用されます。
SDG7000Aでは、1つの波形セグメントにつき1つのマーカーポイントしか設定できず、マーカーパルス出力周波数にも大きな制限がありましたが、SDG8000Aでは1つの波形セグメント内に複数のマーカーポイントを設定可能です。
また、独立した信号パスを備えており、出力レベル、振幅、オフセットを個別に設定可能です。さらに、より高い出力周波数にも対応しています。
マーカーを有効にし、マーカーポイントを設定すると、対応する波形ポイントデータの下位2ビット（各チャンネルにつき2つのマーカー出力）がマーカーフラグとして「1」に設定されます。再生時に該当波形ポイントへ到達するとマーカー信号が出力され、その結果、有効ビット数は減少します。
用途：
・高精度オシロスコープトリガ
波形の重要ポイントにマーカーを設定し、出力同期信号をオシロスコープの外部トリガ源として使用することで、対象波形区間を正確に捕捉できます。
・複数機器同期
マーカーパルスを統一同期信号として利用することで、信号発生器、オシロスコープ、電源装置など複数機器間のタイミング同期を実現し、時間領域／周波数領域解析を容易にします。
・複雑波形イベント位置特定
故障箇所や通信フレームなどの重要イベントポイントをマーキングすることで、異常箇所を迅速に特定し、波形解析を効率化できます。
・自動化／生産ライン試験
自動試験用トリガ信号として利用することで、試験工程とタイミングを統一し、試験の一貫性向上と量産試験効率の改善に貢献します。

規格表

型番	SDG8002A	SDG8004A
チャンネル数	2	4
垂直分解能
Marker出力なし	16 bit
Marker 1出力	15 bit
Marker 2出力	14 bit
立ち上がり時間
DC-HBW	≤125 ps（750 mVpp シングルエンド出力、20% ～ 80%）5 GHzフィルタ
DC-AMP	≤150 ps（1.5 Vpp シングルエンド出力、20% ～ 80%）5 GHzフィルタ
波形長
AWG特性
最小	1024 pts2048未満の場合、16の整数倍である必要があります。
最大	2 Gpts（オプション 4 Gpts）2048未満の場合、16の整数倍である必要があります。
IQ特性
最小	1024 pts2048未満の場合、16の整数倍である必要があります。
最大	2 Gpts（オプション 4 Gpts）2048未満の場合、16の整数倍である必要があります。
DDSモード	32768 pts
サンプリングレート
AWG特性
最小	100 Sa/s10 GSa/s（補間）
最大	5 GSa/s10 GSa/s（補間）
IQ特性
10 GSa/s、ベースバンド
最小	500 Sa/s
最大	5 GSa/s
10 GSa/s、中間周波数（IF）
最小	500 Sa/s
最大	2.5 GSa/s
12 GSa/s、中間周波数（IF）
最小	500 Sa/s
最大	2 GSa/s
一般仕様	10 GSa/s、オプションで12 GSa/s（IQモードのみ）
精度
アナログ出力特性
DC-HBW	±2%、設定値 > 100 mVpp ±(5%×設定値 + 2 mV)、設定値 ≤ 100 mVpp10 kHz、正弦波
DC-AMP	±2%、設定値 > 100 mVpp ±(5%×設定値 + 2 mV)、設定値 ≤ 100 mVpp10 kHz、正弦波
AC-DIR	±0.5 dB10 MHz、正弦波
AC-AMP	±0.5 dB（≥ -30 dBm） ±1.5 dB（< -30 dBm）10 MHz、正弦波
DC特性	±（2%×設定値 + 10 mV）
スイープ時間
最小	10 μs
最大	1000 s
出力周波数
10 GSa/s
最大	4 GHz
12 GSa/s
最大	5 GHz
オフセット範囲
DC-AMP	±1 V、シングルエンド、50 Ω終端インピーダンス
AC-DIR	±5 V
AC-AMP	±5 V
オフセット精度
DC-AMP	±(2%×設定値 + 10 mV)、シングルエンド、50 Ω終端インピーダンス
AC-DIR	±(2%×設定値 + 20 mV)、シングルエンド、50 Ω終端インピーダンス
AC-AMP	±(2%×設定値 + 20 mV)、シングルエンド、50 Ω終端インピーダンス
出力インターフェース	SMA
動作モード	AWG、AFG、IQ
周波数
方形波特性
最小	1 μHz
最大	500 MHz
DDSモード
最小	1 μHz5 GSa/s
最大	100 MHz5 GSa/s
ランプ特性
最小	1 μHz
最大	50 MHz
正弦波特性
DC-HBW
最小	1 μHz
最大	2 GHz
DC-AMP
最小	1 μHz
最大	2 GHz
AC-DIR
最小	10 MHz
最大	2 GHz
AC-AMP
最小	10 MHz
最大	2 GHz
全高調波歪み（THD）
標準	0.2%0 dBm、10 Hz ～ 20 kHz
最大	0.5%0 dBm、10 Hz ～ 20 kHz
最高出力周波数
@ 10 GSa/s	4 GHz
@ 12 GSa/s	5 GHz
立ち上がり／立ち下がり時間
AWG特性
最大	125 ps20%～80%、10 kHz、750 mVpp、50 Ω、DC-HBW、5 Gフィルタ
方形波特性
最小	500 ps10% ～ 90%、100 kHz、1 Vpp、50 Ω
最大	650 ps10% ～ 90%、100 kHz、1 Vpp、50 Ω
DDSモード
標準	200 ps10% ～ 90%、1 Vpp ステップ信号、50 Ω
トリガ・ソース
AWG特性	自動、手動、外部、タイマ
バースト特性	内部、外部、手動
スイープ特性	内部、外部、手動
振幅
DC-HBW	25 mVpp ～ 750 mVpp、シングルエンド、50 Ω終端インピーダンス 50 mVpp ～ 1.5 Vpp、差動、100 Ω終端インピーダンス
DC-AMP	50 mVpp ～ 1.5 Vpp、シングルエンド、50 Ω終端インピーダンス 100 mVpp ～ 3 Vpp、差動、100 Ω終端インピーダンス
AC-DIR	-30 dBm ～ -5 dBm、シングルエンド、50 Ω終端インピーダンス
AC-AMP	-85 dBm ～ +10 dBm、シングルエンド、50 Ω終端インピーダンス
ジッタ（rms、周期間）
最大	10 ps1 Vpp、50 Ω、> 100 kHz
対称性
最小	0%
最大	100%
高調波タイプ	偶数次、奇数次、すべて
方向	アップ、ダウン、アップダウン
内部周期
最小	1 μs
最大	1000 s
ゲートソース	内部／外部
タイプ	カウント（1～1000000サイクル）、無限、ゲート
オーバーシュート
最大	10%100 kHz、1 Vpp、0 Vオフセット、50 Ω
キャリア
バースト特性	正弦波、方形波、ランプ波、パルス、ノイズ、任意波形
スイープ特性	正弦波、方形波、ランプ波、任意波形
キャリア周波数
バースト特性
最小	2 mHzBWは最大出力周波数
最大	BWBWは最大出力周波数
スイープ特性
最小	1 μHzBWは最大出力周波数
最大	BWBWは最大出力周波数
AC-DIR
10 MHz ～ 1 GHz	≤1.6：1
10 MHz ≤f ≤500 MHz	< -60 dBc12 Gサンプリングレート -5 dBm
1 GHz ～ 3 GHz	≤1.8：1
500 MHz < f ≤ 1 GHz	< -58 dBc12 Gサンプリングレート -5 dBm
3 GHz ～ 4 GHz	≤2.1：1
1 GHz < f ≤ 2 GHz	< -55 dBc12 Gサンプリングレート -5 dBm
4 GHz ～ 5 GHz	≤2.2：1
2 GHz < f ≤ 5 GHz	< -80 dBc12 Gサンプリングレート -5 dBm
AC-AMP
10 MHz～300 MHz	≤1.8：1
10 MHz ≤f ≤50 MHz	< -41 dBc12 Gサンプリングレート 10 dBm
300 MHz ～ 2 GHz	≤1.6：1
50 MHz < f ≤ 500 MHz	< -43 dBc12 Gサンプリングレート 10 dBm
2 GHz ～ 3 GHz	≤2.0：1
500 MHz < f ≤ 1 GHz	< -41 dBc12 Gサンプリングレート 10 dBm
3 GHz ～ 4 GHz	≤2.0：1
1 GHz < f ≤ 2 GHz	< -42 dBc12 Gサンプリングレート 10 dBm
4 GHz ～ 5 GHz	≤2.4：1
2 GHz < f ≤ 3 GHz	< -50 dBc12 Gサンプリングレート 10 dBm
3 GHz < f ≤ 4 GHz	< -60 dBc12 Gサンプリングレート 10 dBm
4 GHz < f ≤ 5 GHz	< -80 dBc12 Gサンプリングレート 10 dBm
スイープモード	周波数、振幅、周波数および振幅
一般仕様
マーカー数	各チャンネル2系統
波形メモリ長	2 G/チャンネル標準、4 G/チャンネルはオプション
方形波特性
デューティサイクル
最小	0.001%このパラメータは周波数設定によって制限されます。
最大	99.999%このパラメータは周波数設定によって制限されます。
AWG特性
モード	連続、トリガ、ゲート Ext1/2、アドバンスド
補間モード	0次ホールド、リニア、sinc、sinc13、sinc27
シーケンス制限
シナリオの最大数	512
シーケンスの最大数	4096
セグメントの最大数	16384
アナログ出力特性
チャンネル間アイソレーション	≤ -70 dBc
チャンネル間スキュー	<15 ps同一出力パス
DCチャンネルのP/N端子スキュー	<10 ps
オフセット
DC-HBW	0 V ±5 mV、設定不可
アナログ帯域幅
DC-HBW	750 mVpp、DC ～ 2 GHz（-3 dB） DC ～ 4 GHz（-6 dB）（代表値）5 GHzフィルタ
DC-AMP	1.5 Vpp、DC ～ 2 GHz（-3 dB） DC ～ 2.6 GHz（-6 dB）（代表値）5 GHzフィルタ
AC-DIR	-5 dBm、10 MHz ～ 1.7 GHz（-3 dB） 10 MHz ～ 4 GHz（-13 dB） 10 MHz ～ 5 GHz（-18 dB）（代表値）5 GHzフィルタ
AC-AMP	10 dBm、10 MHz ～ 2 GHz（-3 dB） 10 MHz ～ 3.8 GHz（-6 dB） 10 MHz ～ 5 GHz（-13 dB）（代表値）5 GHzフィルタ
パルス特性
パルス特性
周波数
最小	1 μHz
最大	500 MHz
パルス幅
最小	500 ps
最大	周期 -500 ps
パルス幅精度
最大	±(0.01% + 0.15 ns)
立ち上がり／立ち下がり時間
最小	250 ps10% ～ 90%、1 Vpp、50 Ω
最大	75 s10% ～ 90%、1 Vpp、50 Ω
オーバーシュート
最大	10%100 kHz、1 Vpp、50 Ω、エッジ 500 ps
デューティサイクル
最小	0.001%このパラメータは周波数設定によって制限されます。
最大	99.999%このパラメータは周波数設定によって制限されます。
ジッタ（rms、周期間）
最大	10 ps>100 kHz、1 Vpp、500 ps、50 Ω
ランプ特性
直線性
最大	1%10%～90% of Vpp、10 kHz、0.75 Vpp、50%対称性、DC-HBW
高調波特性
高調波数
最大	20
AM
AM
搬送波	正弦波、方形波、ランプ波、任意波形
変調ソース	内部／外部／チャンネル
変調波形	正弦波、方形波、ランプ波、ノイズ、任意波形
変調度
最小	0%10 kHz 正弦波
最大	120%10 kHz 正弦波
変調周波数
最小	1 mHzソース = 内部
最大	5 MHzソース = 内部
FM
FM
搬送波	正弦波、方形波、ランプ波、任意波形
変調ソース	内部／外部／チャンネル
変調波形	正弦波、方形波、ランプ波、ノイズ、任意波形
周波数偏移
最小	0BWは最大出力周波数周波数設定によって制限
最大	0.5×BWBWは最大出力周波数周波数設定によって制限
変調周波数
最小	1 mHzソース = 内部
最大	5 MHzソース = 内部
PM
PM
搬送波	正弦波、方形波、ランプ波、任意波形
変調ソース	内部／外部／チャンネル
変調波形	正弦波、方形波、ランプ波、ノイズ、任意波形
位相偏移
最小	0°
最大	360°
変調周波数
最小	1 mHzソース = 内部
最大	5 MHzソース = 内部
ASK
ASK
搬送波	正弦波、方形波、ランプ波、任意波形
変調ソース	内部／外部
変調波形	デューティ比50%の方形波
キーイング周波数
最小	1 mHzソース = 内部
最大	5 MHzソース = 内部
PSK
PSK
搬送波	正弦波、方形波、ランプ波、任意波形
変調ソース	内部／外部
変調波形	デューティ比50%の方形波
キーイング周波数
最小	1 mHzソース = 内部
最大	5 MHzソース = 内部
PWM
PWM
搬送波	パルス
変調ソース	内部／外部
変調波形	正弦波、方形波、ランプ波、ノイズ、任意波形
変調周波数
最小	1 mHzソース = 内部
最大	5 MHzソース = 内部
バースト特性
位相
最小	-360°
最大	360°
トリガ遅延
最大	100 s
スイープ特性
スイープタイプ	リニア、ログ、ステップ
位相雑音
位相雑音
100 MHz	-139 dBc/Hz@10 kHz オフセット
1 GHz	-120 dBc/Hz@10 kHz オフセット
2 GHz	-114 dBc/Hz@10 kHz オフセット
4 GHz	-108 dBc/Hz@10 kHz オフセット
IQ特性
変調帯域幅
10 GSa/s、中間周波数（IF）
最大	2 GHz
12 GSa/s、中間周波数（IF）
最大	1.6 GHz
変調方式	2ASK、4ASK、8ASK、BPSK、QPSK、8PSK、DBPSK、DQPSK、OQPSK、D8PSK、8QAM、16QAM、32QAM、64QAM、128QAM、256QAM、2FSK、4FSK、8FSK、16FSK、MSK、MultiTone、OFDM、customizeSigIQPro対応
信号プロトコルタイプ	BlueTooth、IoT、LTE TDD、LTE FDD、5G NR、IEEE.802.11.be、IEEE.802.11.axSigIQPro対応
正弦波特性
振幅平坦性
≥ -30 dBm、DCでは1 MHz基準、ACでは10 MHz基準で比較
最小	-0.5 dB
最大	+0.5 dB
< -30 dBm、DCでは1 MHz基準、ACでは10 MHz基準で比較
最小	-1.5 dB
最大	+1.5 dB
ノイズ特性
-3 dB帯域幅
代表値	2 GHz
帯域幅範囲
最小	10 MHz
最大	2 GHz
PRBS特性
PRBS特性
ビットレート
最小	20 mbps
最大	1.25 Gbps
シーケンス長	2m−1、m = 3,4,…,32
立ち上がり／立ち下がり時間
最小	250 ps10% ～ 90%、1 Vpp、50 Ω
最大	1 μs10% ～ 90%、1 Vpp、50 Ω
FSK
FSK
搬送波	正弦波、方形波、ランプ波、任意波形
変調ソース	内部／外部
変調波形	デューティ比50%の方形波
キーイング周波数
最小	1 mHzソース = 内部
最大	5 MHzソース = 内部
周波数および最大出力振幅／電力（正弦波）
DC-HBW シングルエンド、50 Ω
f≤1.5 GHz	750 mVpp
1.5 GHz＜f≤1.8 GHz	660 mVpp
1.8 GHz＜f≤2.8 GHz	600 mVpp
2.8 GHz＜f≤3.3 GHz	460 mVpp
3.3 GHz＜f≤4 GHz	440 mVpp
4 GHz＜f≤4.5 GHz	360 mVpp
4.5 GHz＜f≤5 GHz	200 mVpp
DC-AMP シングルエンド、50 Ω
f≤1.5 GHz	1.5 Vpp
1.5 GHz＜f≤2 GHz	1.3 Vpp
2 GHz＜f≤2.3 GHz	1.2 Vpp
2.3 GHz＜f≤2.6 GHz	1 Vpp
AC-DIR 50 Ω
f≤1.4 GHz	-5 dBm
1.4 GHz＜f≤1.7 GHz	-7 dBm
1.7 GHz＜f≤2 GHz	-9 dBm
2 GHz＜f≤2.5 GHz	-10 dBm
2.5 GHz＜f≤3 GHz	-13 dBm
3 GHz＜f≤4 GHz	-16 dBm
4 GHz＜f≤4.5 GHz	-18 dBm
4.5 GHz＜f≤5 GHz	-22 dBm
AC-AMP 50 Ω
f≤1.6 GHz	10 dBm
1.6 GHz＜f≤2 GHz	9 dBm
2 GHz＜f≤2.6 GHz	8 dBm
2.6 GHz＜f≤3.3 GHz	7 dBm
3.3 GHz＜f≤3.8 GHz	6 dBm
3.8 GHz＜f≤4 GHz	5 dBm
4 GHz＜f≤4.4 GHz	4 dBm
4.4 GHz＜f≤5 GHz	0 dBm
電圧定在波比 VSWR（5 Gフィルタ、代表値）
DC-HBW
DC～1 GHz	≤1.6：1
1 GHz ～ 3 GHz	≤1.9：1
3 GHz ～ 4 GHz	≤2.1：1
4 GHz ～ 5 GHz	≤1.8：1
DC-AMP
DC～1 GHz	≤1.6：1
1 GHz ～ 2.6 GHz	≤2.0：1
第3高調波歪み（代表値）
DC-HBW（バラン）
10 MHz ≤ f ≤500 MHz	< -52 dBc12 Gサンプリングレート 750 mVpp
500 MHz < f ≤ 1.5 GHz	< -45 dBc12 Gサンプリングレート 750 mVpp
1.5 GHz < f ≤ 3 GHz	< -49 dBc12 Gサンプリングレート 750 mVpp
3 GHz < f ≤ 4 GHz	< -55 dBc12 Gサンプリングレート 750 mVpp
4 GHz < f ≤ 5 GHz	< -80 dBc12 Gサンプリングレート 750 mVpp
DC-AMP（バラン）
10 MHz ≤f ≤500 MHz	< -44 dBc12 Gサンプリングレート 1.5 Vpp
500 MHz < f ≤ 1 GHz	< -43 dBc12 Gサンプリングレート 1.5 Vpp
1 GHz < f ≤ 1.3 GHz	< -46 dBc12 Gサンプリングレート 1.5 Vpp
1.3 GHz < f ≤ 2.6 GHz	< -75 dBc12 Gサンプリングレート 1.5 Vpp
DC-HBW（シングルエンド）
10 MHz ≤f ≤500 MHz	< -50 dBc12 Gサンプリングレート 750 mVpp
500 MHz < f ≤ 1.5 GHz	< -43 dBc12 Gサンプリングレート 750 mVpp
1.5 GHz < f ≤ 3 GHz	< -47 dBc12 Gサンプリングレート 750 mVpp
3 GHz < f ≤ 4 GHz	< -53 dBc12 Gサンプリングレート 750 mVpp
4 GHz < f ≤ 5 GHz	< -80 dBc12 Gサンプリングレート 750 mVpp
DC-AMP（シングルエンド）
10 MHz ≤f ≤500 MHz	< -42 dBc12 Gサンプリングレート 1.5 Vpp
500 MHz < f ≤ 1 GHz	< -41 dBc12 Gサンプリングレート 1.5 Vpp
1 GHz < f ≤ 1.3 GHz	< -45 dBc12 Gサンプリングレート 1.5 Vpp
1.3 GHz < f ≤ 2.6 GHz	< -74 dBc12 Gサンプリングレート 1.5 Vpp
第2高調波歪み（代表値）
第2高調波歪み（代表値）
DC-HBW（バラン）
10 MHz ≤ f ≤ 1 GHz	< -56 dBc12 Gサンプリングレート 750 mVpp
1 GHz < f ≤ 1.5 GHz	< -50 dBc12 Gサンプリングレート 750 mVpp
1.5 GHz < f ≤ 3 GHz	< -55 dBc12 Gサンプリングレート 750 mVpp
3 GHz < f ≤ 5 GHz	< -60 dBc12 Gサンプリングレート 750 mVpp
DC-AMP（バラン）
10 MHz ≤ f ≤ 500 MHz	< -51 dBc12 Gサンプリングレート 1.5 Vpp
500 MHz < f ≤ 1 GHz	< -51 dBc12 Gサンプリングレート 1.5 Vpp
1 GHz < f ≤ 2 GHz	< -52 dBc12 Gサンプリングレート 1.5 Vpp
2 GHz < f ≤ 2.6 GHz	< -70 dBc12 Gサンプリングレート 1.5 Vpp
DC-HBW（シングルエンド）
10 MHz ≤ f ≤ 500 MHz	< -37 dBc12 Gサンプリングレート 750 mVpp
500 MHz < f ≤ 1.5 GHz	< -37 dBc12 Gサンプリングレート 750 mVpp
1.5 GHz < f ≤ 3 GHz	< -38 dBc12 Gサンプリングレート 750 mVpp
3 GHz < f ≤ 3.5 GHz	< -42 dBc12 Gサンプリングレート 750 mVpp
3.5 GHz < f ≤ 4 GHz	< -47 dBc12 Gサンプリングレート 750 mVpp
4 GHz < f ≤ 5 GHz	< -50 dBc12 Gサンプリングレート 750 mVpp
DC-AMP（シングルエンド）
10 MHz ≤ f ≤ 500 MHz	< -36 dBc12 Gサンプリングレート 1.5 Vpp
500 MHz < f ≤ 1 GHz	< -33 dBc12 Gサンプリングレート 1.5 Vpp
1 GHz < f ≤ 2 GHz	< -32 dBc12 Gサンプリングレート 1.5 Vpp
2 GHz < f ≤ 2.6 GHz	< -60 dBc12 Gサンプリングレート 1.5 Vpp
AC-DIR
10 MHz ≤ f ≤ 500 MHz	< -67 dBc12 Gサンプリングレート -5 dBm
500 MHz < f ≤ 1 GHz	< -56 dBc12 Gサンプリングレート -5 dBm
1 GHz < f ≤ 1.5 GHz	< -47 dBc12 Gサンプリングレート -5 dBm
1.5 GHz < f ≤ 3 GHz	< -52 dBc12 Gサンプリングレート -5 dBm
3 GHz < f ≤ 5 GHz	< -80 dBc12 Gサンプリングレート -5 dBm
AC-AMP
10 MHz ≤f ≤50 MHz	< -37 dBc非線形補償、10 Gサンプリングレート 10 dBm
50 MHz < f ≤ 500 MHz	< -45 dBc非線形補償、10 Gサンプリングレート 10 dBm
500 MHz < f ≤ 1 GHz	< -44 dBc非線形補償、10 Gサンプリングレート 10 dBm
1 GHz < f ≤ 3 GHz	< -28 dBc12 Gサンプリングレート 10 dBm
3 GHz < f ≤ 4.5 GHz	< -30 dBc12 Gサンプリングレート 10 dBm
4.5 GHz < f ≤ 5 GHz	< -35 dBc12 Gサンプリングレート 10 dBm
SFDR（代表値）
DC-HBW（Barron、0 dBm）
10 GSa/s
100 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-80
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-55
10 MHz < f ≤ 625 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-72
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-51
625 MHz < f ≤ 1.25 GHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-71
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-49
1.25 GHz < f ≤ 2 GHz
帯域内性能
1.25 GHz < f ≤ 2 GHz
指標（dBc）	-64
隣接帯域性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-64
2 GHz < f ≤ 5 GHz
指標（dBc）	-47
2 GHz < f ≤ 3.5 GHz
帯域内性能
2 GHz < f ≤ 3.5 GHz
指標（dBc）	-43
隣接帯域性能
10 MHz < f ≤ 2 GHz
指標（dBc）	-40
3.5 GHz < f ≤ 5 GHz
指標（dBc）	-53
3.5 GHz < f ≤ 4 GHz
帯域内性能
3.5 GHz < f ≤ 4 GHz
指標（dBc）	-52
隣接帯域性能
10 MHz < f ≤ 3.5 GHz
指標（dBc）	-38
12 GSa/s
100 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-80
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-78
10 MHz < f ≤ 625 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-72
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-65
625 MHz < f ≤ 1.25 GHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-72
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-60
1.25 GHz < f ≤ 2 GHz
帯域内性能
1.25 GHz < f ≤ 2 GHz
指標（dBc）	-71
隣接帯域性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-64
2 GHz < f ≤ 6 GHz
指標（dBc）	-55
2 GHz < f ≤ 3.5 GHz
帯域内性能
2 GHz < f ≤ 3.5 GHz
指標（dBc）	-50
隣接帯域性能
10 MHz < f ≤ 2 GHz
指標（dBc）	-49
3.5 GHz < f ≤ 6 GHz
指標（dBc）	-54
3.5 GHz < f ≤ 4 GHz
帯域内性能
3.5 GHz < f ≤ 4 GHz
指標（dBc）	-67
隣接帯域性能
10 MHz < f ≤ 3.5 GHz
指標（dBc）	-48
4 GHz < f ≤ 6 GHz
指標（dBc）	-58
4 GHz < f ≤ 5 GHz
帯域内性能
4 GHz < f ≤ 5 GHz
指標（dBc）	-63
隣接帯域性能
10 MHz < f ≤ 4 GHz
指標（dBc）	-43
DC-AMP（Barron、0 dBm）
10 GSa/s
100 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-78
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-76
10 MHz < f ≤ 625 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-63
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-63
625 MHz < f ≤ 1.25 GHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-63
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-63
1.25 GHz < f ≤ 2 GHz
帯域内性能
1.25 GHz < f ≤ 2 GHz
指標（dBc）	-50
隣接帯域性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-60
2 GHz < f ≤ 5 GHz
指標（dBc）	-53
2 GHz < f ≤ 2.6 GHz
帯域内性能
2 GHz < f ≤ 2.6 GHz
指標（dBc）	-43
隣接帯域性能
10 MHz < f ≤ 2 GHz
指標（dBc）	-58
2.6 GHz < f ≤ 5 GHz
指標（dBc）	-80
12 GSa/s
100 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-78
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-75
10 MHz < f ≤ 625 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-63
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-64
625 MHz < f ≤ 1.25 GHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-63
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-64
1.25 GHz < f ≤ 2 GHz
帯域内性能
1.25 GHz < f ≤ 2 GHz
指標（dBc）	-63
隣接帯域性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-60
2 GHz < f ≤ 6 GHz
指標（dBc）	-64
2 GHz < f ≤ 2.6 GHz
帯域内性能
2 GHz < f ≤ 2.6 GHz
指標（dBc）	-65
隣接帯域性能
10 MHz < f ≤ 2 GHz
指標（dBc）	-57
2.6 GHz < f ≤ 6 GHz
指標（dBc）	-80
AC-DIR（-5 dBm）
10 GSa/s
100 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-80
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-67
10 MHz < f ≤ 625 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-73
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-68
625 MHz < f ≤ 1.25 GHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-70
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-68
1.25 GHz < f ≤ 2 GHz
帯域内性能
1.25 GHz < f ≤ 2 GHz
指標（dBc）	-58
隣接帯域性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-58
2 GHz < f ≤ 5 GHz
指標（dBc）	-62
2 GHz < f ≤ 3.5 GHz
帯域内性能
2 GHz < f ≤ 3.5 GHz
指標（dBc）	-53
隣接帯域性能
10 MHz < f ≤ 2 GHz
指標（dBc）	-48
3.5 GHz < f ≤ 5 GHz
指標（dBc）	-55
3.5 GHz < f ≤ 4 GHz
帯域内性能
3.5 GHz < f ≤ 4 GHz
指標（dBc）	-68
隣接帯域性能
10 MHz < f ≤ 3.5 GHz
指標（dBc）	-45
12 GSa/s
100 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-80
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-78
10 MHz < f ≤ 625 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-72
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-68
625 MHz < f ≤ 1.25 GHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-68
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-63
1.25 GHz < f ≤ 2 GHz
帯域内性能
1.25 GHz < f ≤ 2 GHz
指標（dBc）	-73
隣接帯域性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-63
2 GHz < f ≤ 6 GHz
指標（dBc）	-53
2 GHz < f ≤ 3.5 GHz
帯域内性能
2 GHz < f ≤ 3.5 GHz
指標（dBc）	-40
隣接帯域性能
10 MHz < f ≤ 2 GHz
指標（dBc）	-49
3.5 GHz < f ≤ 6 GHz
指標（dBc）	-51
3.5 GHz < f ≤ 4 GHz
帯域内性能
3.5 GHz < f ≤ 4 GHz
指標（dBc）	-62
隣接帯域性能
10 MHz < f ≤ 3.5 GHz
指標（dBc）	-38
4 GHz < f ≤ 6 GHz
指標（dBc）	-51
4 GHz < f ≤ 5 GHz
帯域内性能
4 GHz < f ≤ 5 GHz
指標（dBc）	-55
隣接帯域性能
10 MHz < f ≤ 4 GHz
指標（dBc）	-27
AC-AMP（0 dBm）
10 GSa/s
100 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-72
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-65
10 MHz < f ≤ 625 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-60
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-59
625 MHz < f ≤ 1.25 GHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-57
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-58
1.25 GHz < f ≤ 2 GHz
帯域内性能
1.25 GHz < f ≤ 2 GHz
指標（dBc）	-57
隣接帯域性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-57
2 GHz < f ≤ 5 GHz
指標（dBc）	-50
2 GHz < f ≤ 3.5 GHz
帯域内性能
2 GHz < f ≤ 3.5 GHz
指標（dBc）	-53
隣接帯域性能
10 MHz < f ≤ 2 GHz
指標（dBc）	-53
3.5 GHz < f ≤ 5 GHz
指標（dBc）	-47
3.5 GHz < f ≤ 4 GHz
帯域内性能
3.5 GHz < f ≤ 4 GHz
指標（dBc）	-61
隣接帯域性能
10 MHz < f ≤ 3.5 GHz
指標（dBc）	-53
12 GSa/s
100 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-74
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-69
10 MHz < f ≤ 625 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-65
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-62
625 MHz < f ≤ 1.25 GHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-57
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-57
1.25 GHz < f ≤ 2 GHz
帯域内性能
1.25 GHz < f ≤ 2 GHz
指標（dBc）	-57
隣接帯域性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-57
2 GHz < f ≤ 6 GHz
指標（dBc）	-51
2 GHz < f ≤ 3.5 GHz
帯域内性能
2 GHz < f ≤ 3.5 GHz
指標（dBc）	-44
隣接帯域性能
10 MHz < f ≤ 2 GHz
指標（dBc）	-52
3.5 GHz < f ≤ 6 GHz
指標（dBc）	-48
3.5 GHz < f ≤ 4 GHz
帯域内性能
3.5 GHz < f ≤ 4 GHz
指標（dBc）	-57
隣接帯域性能
10 MHz < f ≤ 3.5 GHz
指標（dBc）	-40
4 GHz < f ≤ 6 GHz
指標（dBc）	-50
4 GHz < f ≤ 5 GHz
帯域内性能
4 GHz < f ≤ 5 GHz
指標（dBc）	-53
隣接帯域性能
10 MHz < f ≤ 4 GHz
指標（dBc）	-32
5 GHz < f ≤ 6 GHz
指標（dBc）	-58
DC特性
範囲
最小	-1 V50 Ω
最大	+1 V50 Ω

本データは、機器が校正期間内であり、室内温度環境に2時間以上保管され、40分間のウォームアップを行った場合にのみ有効です。特に指定がない限り、本マニュアルのデータはすべて測定不確かさを含む技術仕様値です。技術仕様値：製品の保証された性能パラメータを示します。特に指定がない限り、室温環境における周囲温度範囲で適用されます。代表値：室温（約25℃）において、測定結果の80%が達成可能な代表的性能を示します。このデータは保証値ではなく、測定不確かさは含まれません。公称値：50 Ωコネクタのように、設計上期待される平均性能または性能特性を示します。このデータは保証値ではなく、室温（約25℃）で測定されたもので、測定不確かさは含まれません。高調波歪み試験条件：特に指定がない限り、出力電力は10 MHz時の値を基準とします。その他の周波数におけるデジタル電力は10 MHz時と同一であり、実際のアナログ出力電力はチャンネル特性に応じて減衰します。試験は5Gフィルタを使用して実施しています。 AFGモード：特に指定がない限り、DC-AMPおよび2Gフィルタを使用して測定されています。

付属品・オプション

標準付属品	数量
USBケーブル	1
ワイヤレスマウス	1
SMAケーブル	2
50 Ωコネクタ	4
電源コード	1
クイックスタートガイド	1

オプション
SDG8000-Multi-Level SEQ	複雑な多段シーケンス波形生成機能（ソフトウェア）
SDG8000-DCAMP	DC増幅出力（ソフトウェア）
SDG8000-ACAMP	AC増幅出力（ソフトウェア）
SDG8000-4GPTS	4Gポイント波形保存領域（ソフトウェア）
SDG8000-HSS	高速シリアル波形機能（ソフトウェア）
SDG8000-MTONENL	マルチトーンおよびチャープ機能（ソフトウェア）
SDG8000-IQ	IQベクトル信号生成機能（ソフトウェア）
USB-GPIB	USB-GPIBアダプタ
10M_OCXO_L	OCXO
DynamicPort-Cable	ダイナミックジャンプインターフェースケーブル
SPA1010	ファンクション・ジェネレータ用 10Wパワー・アンプ,DC～1MHz,最大出力電圧25.4Vpp

資料ダウンロード

よくある質問

QSIGLENT製品は購入時の校正書類対応可能ですか？
A
SIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
QSDG8000Aシリーズ出力端子数が多いようですが？
A
シングルエンド出力だけでなく、差動出力もサポートしているからです。さらにチャンネル毎に最大2つのマーカー出力もサポートしています。
Qずいぶん高価なファンクションジェネレータですが、特徴は？
A
最大4チャンネル、最高5GHz、12GSa/s、垂直分解能16ビットの高性能な信号発生器です。高速パルス信号からIQ変調信号まで幅広く対応できます。
Q一般的なファンクションジェネレータと同じことはできるのですか？
A
サイン波などの基本波や、ビルトイン波形、ユーザー定義任意波形、バースト、スイープ、アナログ変調などもサポートしています。
Q垂直軸分解能は常に16ビットですか？
A
チャンネル毎にマーカー信号を最大２つまで設定できます。マーカー信号に1ビット使用するので、マーカーを２つ設定したときは14ビット分解能になります。
Qマーカー信号とは何ですか？
A
任意波形などを出力する際に、任意の特定のポイントで出力する信号です。ほかの機器と同期をとるために使用します。
Q4チャンネルの同期した信号を出力したい。
A
4チャンネルモデルで簡単に実現できます。

同シリーズの型番

SDG8000Aシリーズの一覧

CONTACT

SDG8002A について問い合わせる

会員登録不要。原則1営業日以内にご返信します（土日祝・年末年始を除く）。

今すぐ電話する0120-620-115通話無料平日 9:00〜18:00

価格・納期を問い合わせる無料デモ機を申し込む技術担当者に相談する

SIGLENT SDG8000Aシリーズ 任意波形・ファンクション・ジェネレータ 5GHz、2ch

製品概要

SDG8000Aシリーズ 任意波形ジェネレータ

規格表
