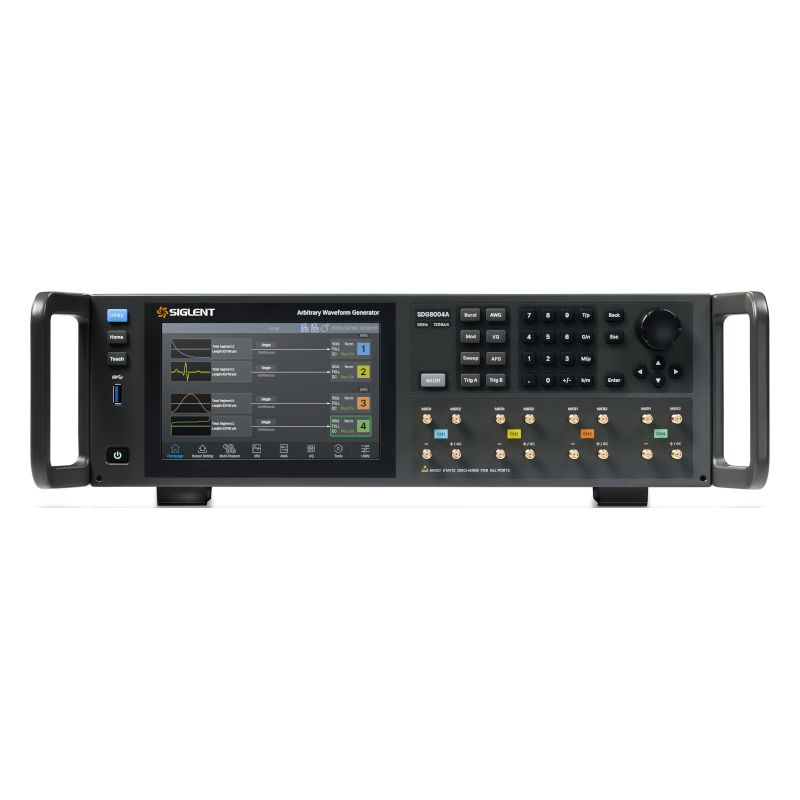

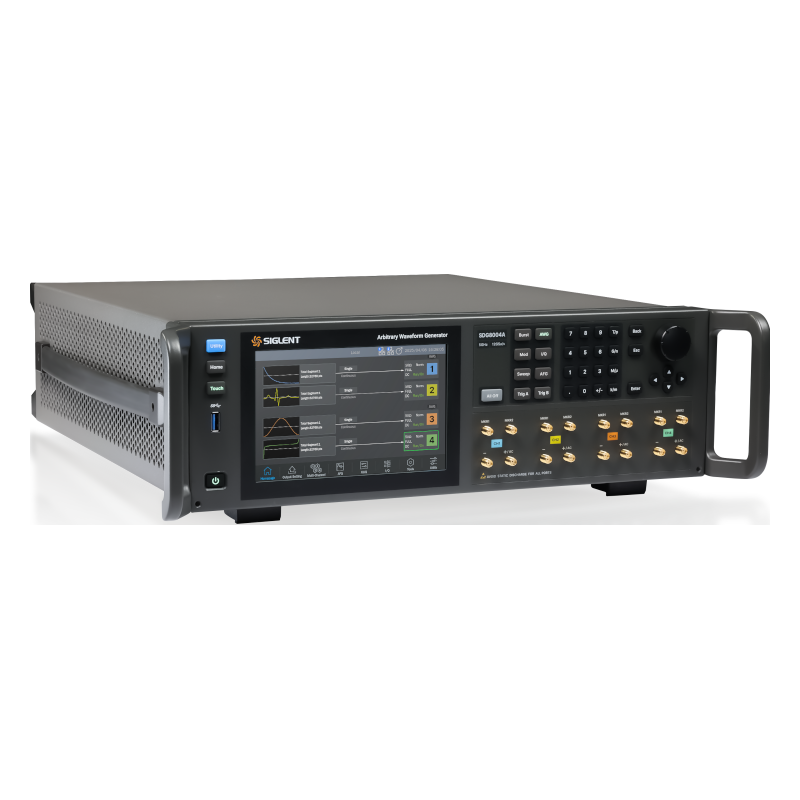

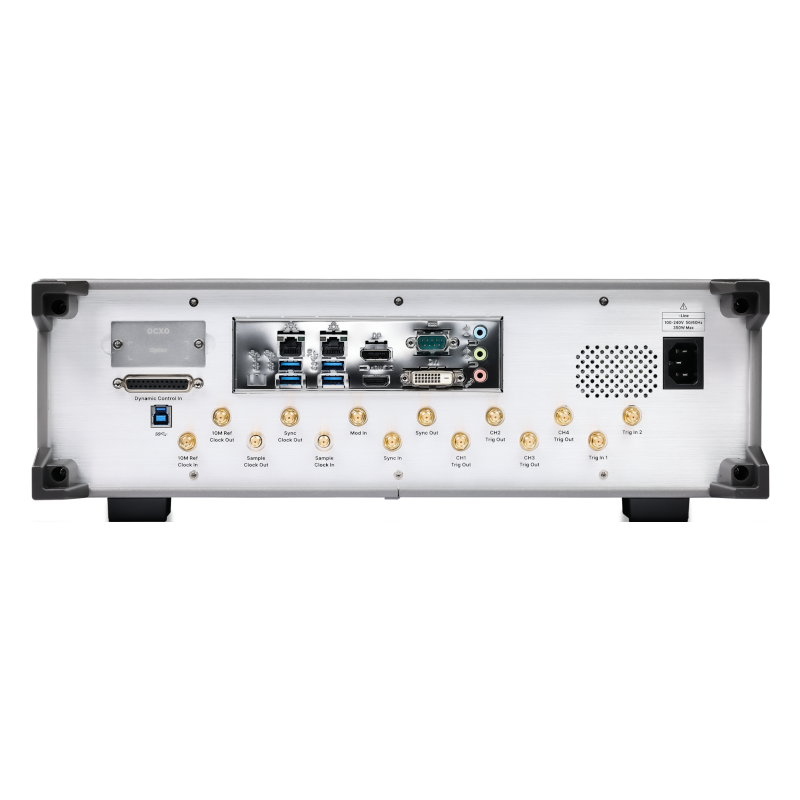

SDG8000Aシリーズ

メーカー: SIGLENT
カテゴリ: 任意波形・ファンクション・ジェネレータ
モデル数: 2

価格13,772,000円〜税込

ラインナップ

規格表

型番	SDG8002A	SDG8004A
チャンネル数	2	4
垂直分解能
Marker出力なし	16 bit
Marker 1出力	15 bit
Marker 2出力	14 bit
立ち上がり時間
DC-HBW	≤125 ps（750 mVpp シングルエンド出力、20% ～ 80%）5 GHzフィルタ
DC-AMP	≤150 ps（1.5 Vpp シングルエンド出力、20% ～ 80%）5 GHzフィルタ
波形長
AWG特性
最小	1024 pts2048未満の場合、16の整数倍である必要があります。
最大	2 Gpts（オプション 4 Gpts）2048未満の場合、16の整数倍である必要があります。
IQ特性
最小	1024 pts2048未満の場合、16の整数倍である必要があります。
最大	2 Gpts（オプション 4 Gpts）2048未満の場合、16の整数倍である必要があります。
DDSモード	32768 pts
サンプリングレート
AWG特性
最小	100 Sa/s10 GSa/s（補間）
最大	5 GSa/s10 GSa/s（補間）
IQ特性
10 GSa/s、ベースバンド
最小	500 Sa/s
最大	5 GSa/s
10 GSa/s、中間周波数（IF）
最小	500 Sa/s
最大	2.5 GSa/s
12 GSa/s、中間周波数（IF）
最小	500 Sa/s
最大	2 GSa/s
一般仕様	10 GSa/s、オプションで12 GSa/s（IQモードのみ）
精度
アナログ出力特性
DC-HBW	±2%、設定値 > 100 mVpp ±(5%×設定値 + 2 mV)、設定値 ≤ 100 mVpp10 kHz、正弦波
DC-AMP	±2%、設定値 > 100 mVpp ±(5%×設定値 + 2 mV)、設定値 ≤ 100 mVpp10 kHz、正弦波
AC-DIR	±0.5 dB10 MHz、正弦波
AC-AMP	±0.5 dB（≥ -30 dBm） ±1.5 dB（< -30 dBm）10 MHz、正弦波
DC特性	±（2%×設定値 + 10 mV）
スイープ時間
最小	10 μs
最大	1000 s
出力周波数
10 GSa/s
最大	4 GHz
12 GSa/s
最大	5 GHz
オフセット範囲
DC-AMP	±1 V、シングルエンド、50 Ω終端インピーダンス
AC-DIR	±5 V
AC-AMP	±5 V
オフセット精度
DC-AMP	±(2%×設定値 + 10 mV)、シングルエンド、50 Ω終端インピーダンス
AC-DIR	±(2%×設定値 + 20 mV)、シングルエンド、50 Ω終端インピーダンス
AC-AMP	±(2%×設定値 + 20 mV)、シングルエンド、50 Ω終端インピーダンス
出力インターフェース	SMA
動作モード	AWG、AFG、IQ
周波数
方形波特性
最小	1 μHz
最大	500 MHz
DDSモード
最小	1 μHz5 GSa/s
最大	100 MHz5 GSa/s
ランプ特性
最小	1 μHz
最大	50 MHz
正弦波特性
DC-HBW
最小	1 μHz
最大	2 GHz
DC-AMP
最小	1 μHz
最大	2 GHz
AC-DIR
最小	10 MHz
最大	2 GHz
AC-AMP
最小	10 MHz
最大	2 GHz
全高調波歪み（THD）
標準	0.2%0 dBm、10 Hz ～ 20 kHz
最大	0.5%0 dBm、10 Hz ～ 20 kHz
最高出力周波数
@ 10 GSa/s	4 GHz
@ 12 GSa/s	5 GHz
立ち上がり／立ち下がり時間
AWG特性
最大	125 ps20%～80%、10 kHz、750 mVpp、50 Ω、DC-HBW、5 Gフィルタ
方形波特性
最小	500 ps10% ～ 90%、100 kHz、1 Vpp、50 Ω
最大	650 ps10% ～ 90%、100 kHz、1 Vpp、50 Ω
DDSモード
標準	200 ps10% ～ 90%、1 Vpp ステップ信号、50 Ω
トリガ・ソース
AWG特性	自動、手動、外部、タイマ
バースト特性	内部、外部、手動
スイープ特性	内部、外部、手動
振幅
DC-HBW	25 mVpp ～ 750 mVpp、シングルエンド、50 Ω終端インピーダンス 50 mVpp ～ 1.5 Vpp、差動、100 Ω終端インピーダンス
DC-AMP	50 mVpp ～ 1.5 Vpp、シングルエンド、50 Ω終端インピーダンス 100 mVpp ～ 3 Vpp、差動、100 Ω終端インピーダンス
AC-DIR	-30 dBm ～ -5 dBm、シングルエンド、50 Ω終端インピーダンス
AC-AMP	-85 dBm ～ +10 dBm、シングルエンド、50 Ω終端インピーダンス
ジッタ（rms、周期間）
最大	10 ps1 Vpp、50 Ω、> 100 kHz
対称性
最小	0%
最大	100%
高調波タイプ	偶数次、奇数次、すべて
方向	アップ、ダウン、アップダウン
内部周期
最小	1 μs
最大	1000 s
ゲートソース	内部／外部
タイプ	カウント（1～1000000サイクル）、無限、ゲート
オーバーシュート
最大	10%100 kHz、1 Vpp、0 Vオフセット、50 Ω
キャリア
バースト特性	正弦波、方形波、ランプ波、パルス、ノイズ、任意波形
スイープ特性	正弦波、方形波、ランプ波、任意波形
キャリア周波数
バースト特性
最小	2 mHzBWは最大出力周波数
最大	BWBWは最大出力周波数
スイープ特性
最小	1 μHzBWは最大出力周波数
最大	BWBWは最大出力周波数
AC-DIR
10 MHz ～ 1 GHz	≤1.6：1
10 MHz ≤f ≤500 MHz	< -60 dBc12 Gサンプリングレート -5 dBm
1 GHz ～ 3 GHz	≤1.8：1
500 MHz < f ≤ 1 GHz	< -58 dBc12 Gサンプリングレート -5 dBm
3 GHz ～ 4 GHz	≤2.1：1
1 GHz < f ≤ 2 GHz	< -55 dBc12 Gサンプリングレート -5 dBm
4 GHz ～ 5 GHz	≤2.2：1
2 GHz < f ≤ 5 GHz	< -80 dBc12 Gサンプリングレート -5 dBm
AC-AMP
10 MHz～300 MHz	≤1.8：1
10 MHz ≤f ≤50 MHz	< -41 dBc12 Gサンプリングレート 10 dBm
300 MHz ～ 2 GHz	≤1.6：1
50 MHz < f ≤ 500 MHz	< -43 dBc12 Gサンプリングレート 10 dBm
2 GHz ～ 3 GHz	≤2.0：1
500 MHz < f ≤ 1 GHz	< -41 dBc12 Gサンプリングレート 10 dBm
3 GHz ～ 4 GHz	≤2.0：1
1 GHz < f ≤ 2 GHz	< -42 dBc12 Gサンプリングレート 10 dBm
4 GHz ～ 5 GHz	≤2.4：1
2 GHz < f ≤ 3 GHz	< -50 dBc12 Gサンプリングレート 10 dBm
3 GHz < f ≤ 4 GHz	< -60 dBc12 Gサンプリングレート 10 dBm
4 GHz < f ≤ 5 GHz	< -80 dBc12 Gサンプリングレート 10 dBm
スイープモード	周波数、振幅、周波数および振幅
一般仕様
マーカー数	各チャンネル2系統
波形メモリ長	2 G/チャンネル標準、4 G/チャンネルはオプション
方形波特性
デューティサイクル
最小	0.001%このパラメータは周波数設定によって制限されます。
最大	99.999%このパラメータは周波数設定によって制限されます。
AWG特性
モード	連続、トリガ、ゲート Ext1/2、アドバンスド
補間モード	0次ホールド、リニア、sinc、sinc13、sinc27
シーケンス制限
シナリオの最大数	512
シーケンスの最大数	4096
セグメントの最大数	16384
アナログ出力特性
チャンネル間アイソレーション	≤ -70 dBc
チャンネル間スキュー	<15 ps同一出力パス
DCチャンネルのP/N端子スキュー	<10 ps
オフセット
DC-HBW	0 V ±5 mV、設定不可
アナログ帯域幅
DC-HBW	750 mVpp、DC ～ 2 GHz（-3 dB） DC ～ 4 GHz（-6 dB）（代表値）5 GHzフィルタ
DC-AMP	1.5 Vpp、DC ～ 2 GHz（-3 dB） DC ～ 2.6 GHz（-6 dB）（代表値）5 GHzフィルタ
AC-DIR	-5 dBm、10 MHz ～ 1.7 GHz（-3 dB） 10 MHz ～ 4 GHz（-13 dB） 10 MHz ～ 5 GHz（-18 dB）（代表値）5 GHzフィルタ
AC-AMP	10 dBm、10 MHz ～ 2 GHz（-3 dB） 10 MHz ～ 3.8 GHz（-6 dB） 10 MHz ～ 5 GHz（-13 dB）（代表値）5 GHzフィルタ
パルス特性
パルス特性
周波数
最小	1 μHz
最大	500 MHz
パルス幅
最小	500 ps
最大	周期 -500 ps
パルス幅精度
最大	±(0.01% + 0.15 ns)
立ち上がり／立ち下がり時間
最小	250 ps10% ～ 90%、1 Vpp、50 Ω
最大	75 s10% ～ 90%、1 Vpp、50 Ω
オーバーシュート
最大	10%100 kHz、1 Vpp、50 Ω、エッジ 500 ps
デューティサイクル
最小	0.001%このパラメータは周波数設定によって制限されます。
最大	99.999%このパラメータは周波数設定によって制限されます。
ジッタ（rms、周期間）
最大	10 ps>100 kHz、1 Vpp、500 ps、50 Ω
ランプ特性
直線性
最大	1%10%～90% of Vpp、10 kHz、0.75 Vpp、50%対称性、DC-HBW
高調波特性
高調波数
最大	20
AM
AM
搬送波	正弦波、方形波、ランプ波、任意波形
変調ソース	内部／外部／チャンネル
変調波形	正弦波、方形波、ランプ波、ノイズ、任意波形
変調度
最小	0%10 kHz 正弦波
最大	120%10 kHz 正弦波
変調周波数
最小	1 mHzソース = 内部
最大	5 MHzソース = 内部
FM
FM
搬送波	正弦波、方形波、ランプ波、任意波形
変調ソース	内部／外部／チャンネル
変調波形	正弦波、方形波、ランプ波、ノイズ、任意波形
周波数偏移
最小	0BWは最大出力周波数周波数設定によって制限
最大	0.5×BWBWは最大出力周波数周波数設定によって制限
変調周波数
最小	1 mHzソース = 内部
最大	5 MHzソース = 内部
PM
PM
搬送波	正弦波、方形波、ランプ波、任意波形
変調ソース	内部／外部／チャンネル
変調波形	正弦波、方形波、ランプ波、ノイズ、任意波形
位相偏移
最小	0°
最大	360°
変調周波数
最小	1 mHzソース = 内部
最大	5 MHzソース = 内部
ASK
ASK
搬送波	正弦波、方形波、ランプ波、任意波形
変調ソース	内部／外部
変調波形	デューティ比50%の方形波
キーイング周波数
最小	1 mHzソース = 内部
最大	5 MHzソース = 内部
PSK
PSK
搬送波	正弦波、方形波、ランプ波、任意波形
変調ソース	内部／外部
変調波形	デューティ比50%の方形波
キーイング周波数
最小	1 mHzソース = 内部
最大	5 MHzソース = 内部
PWM
PWM
搬送波	パルス
変調ソース	内部／外部
変調波形	正弦波、方形波、ランプ波、ノイズ、任意波形
変調周波数
最小	1 mHzソース = 内部
最大	5 MHzソース = 内部
バースト特性
位相
最小	-360°
最大	360°
トリガ遅延
最大	100 s
スイープ特性
スイープタイプ	リニア、ログ、ステップ
位相雑音
位相雑音
100 MHz	-139 dBc/Hz@10 kHz オフセット
1 GHz	-120 dBc/Hz@10 kHz オフセット
2 GHz	-114 dBc/Hz@10 kHz オフセット
4 GHz	-108 dBc/Hz@10 kHz オフセット
IQ特性
変調帯域幅
10 GSa/s、中間周波数（IF）
最大	2 GHz
12 GSa/s、中間周波数（IF）
最大	1.6 GHz
変調方式	2ASK、4ASK、8ASK、BPSK、QPSK、8PSK、DBPSK、DQPSK、OQPSK、D8PSK、8QAM、16QAM、32QAM、64QAM、128QAM、256QAM、2FSK、4FSK、8FSK、16FSK、MSK、MultiTone、OFDM、customizeSigIQPro対応
信号プロトコルタイプ	BlueTooth、IoT、LTE TDD、LTE FDD、5G NR、IEEE.802.11.be、IEEE.802.11.axSigIQPro対応
正弦波特性
振幅平坦性
≥ -30 dBm、DCでは1 MHz基準、ACでは10 MHz基準で比較
最小	-0.5 dB
最大	+0.5 dB
< -30 dBm、DCでは1 MHz基準、ACでは10 MHz基準で比較
最小	-1.5 dB
最大	+1.5 dB
ノイズ特性
-3 dB帯域幅
代表値	2 GHz
帯域幅範囲
最小	10 MHz
最大	2 GHz
PRBS特性
PRBS特性
ビットレート
最小	20 mbps
最大	1.25 Gbps
シーケンス長	2m−1、m = 3,4,…,32
立ち上がり／立ち下がり時間
最小	250 ps10% ～ 90%、1 Vpp、50 Ω
最大	1 μs10% ～ 90%、1 Vpp、50 Ω
FSK
FSK
搬送波	正弦波、方形波、ランプ波、任意波形
変調ソース	内部／外部
変調波形	デューティ比50%の方形波
キーイング周波数
最小	1 mHzソース = 内部
最大	5 MHzソース = 内部
周波数および最大出力振幅／電力（正弦波）
DC-HBW シングルエンド、50 Ω
f≤1.5 GHz	750 mVpp
1.5 GHz＜f≤1.8 GHz	660 mVpp
1.8 GHz＜f≤2.8 GHz	600 mVpp
2.8 GHz＜f≤3.3 GHz	460 mVpp
3.3 GHz＜f≤4 GHz	440 mVpp
4 GHz＜f≤4.5 GHz	360 mVpp
4.5 GHz＜f≤5 GHz	200 mVpp
DC-AMP シングルエンド、50 Ω
f≤1.5 GHz	1.5 Vpp
1.5 GHz＜f≤2 GHz	1.3 Vpp
2 GHz＜f≤2.3 GHz	1.2 Vpp
2.3 GHz＜f≤2.6 GHz	1 Vpp
AC-DIR 50 Ω
f≤1.4 GHz	-5 dBm
1.4 GHz＜f≤1.7 GHz	-7 dBm
1.7 GHz＜f≤2 GHz	-9 dBm
2 GHz＜f≤2.5 GHz	-10 dBm
2.5 GHz＜f≤3 GHz	-13 dBm
3 GHz＜f≤4 GHz	-16 dBm
4 GHz＜f≤4.5 GHz	-18 dBm
4.5 GHz＜f≤5 GHz	-22 dBm
AC-AMP 50 Ω
f≤1.6 GHz	10 dBm
1.6 GHz＜f≤2 GHz	9 dBm
2 GHz＜f≤2.6 GHz	8 dBm
2.6 GHz＜f≤3.3 GHz	7 dBm
3.3 GHz＜f≤3.8 GHz	6 dBm
3.8 GHz＜f≤4 GHz	5 dBm
4 GHz＜f≤4.4 GHz	4 dBm
4.4 GHz＜f≤5 GHz	0 dBm
電圧定在波比 VSWR（5 Gフィルタ、代表値）
DC-HBW
DC～1 GHz	≤1.6：1
1 GHz ～ 3 GHz	≤1.9：1
3 GHz ～ 4 GHz	≤2.1：1
4 GHz ～ 5 GHz	≤1.8：1
DC-AMP
DC～1 GHz	≤1.6：1
1 GHz ～ 2.6 GHz	≤2.0：1
第3高調波歪み（代表値）
DC-HBW（バラン）
10 MHz ≤ f ≤500 MHz	< -52 dBc12 Gサンプリングレート 750 mVpp
500 MHz < f ≤ 1.5 GHz	< -45 dBc12 Gサンプリングレート 750 mVpp
1.5 GHz < f ≤ 3 GHz	< -49 dBc12 Gサンプリングレート 750 mVpp
3 GHz < f ≤ 4 GHz	< -55 dBc12 Gサンプリングレート 750 mVpp
4 GHz < f ≤ 5 GHz	< -80 dBc12 Gサンプリングレート 750 mVpp
DC-AMP（バラン）
10 MHz ≤f ≤500 MHz	< -44 dBc12 Gサンプリングレート 1.5 Vpp
500 MHz < f ≤ 1 GHz	< -43 dBc12 Gサンプリングレート 1.5 Vpp
1 GHz < f ≤ 1.3 GHz	< -46 dBc12 Gサンプリングレート 1.5 Vpp
1.3 GHz < f ≤ 2.6 GHz	< -75 dBc12 Gサンプリングレート 1.5 Vpp
DC-HBW（シングルエンド）
10 MHz ≤f ≤500 MHz	< -50 dBc12 Gサンプリングレート 750 mVpp
500 MHz < f ≤ 1.5 GHz	< -43 dBc12 Gサンプリングレート 750 mVpp
1.5 GHz < f ≤ 3 GHz	< -47 dBc12 Gサンプリングレート 750 mVpp
3 GHz < f ≤ 4 GHz	< -53 dBc12 Gサンプリングレート 750 mVpp
4 GHz < f ≤ 5 GHz	< -80 dBc12 Gサンプリングレート 750 mVpp
DC-AMP（シングルエンド）
10 MHz ≤f ≤500 MHz	< -42 dBc12 Gサンプリングレート 1.5 Vpp
500 MHz < f ≤ 1 GHz	< -41 dBc12 Gサンプリングレート 1.5 Vpp
1 GHz < f ≤ 1.3 GHz	< -45 dBc12 Gサンプリングレート 1.5 Vpp
1.3 GHz < f ≤ 2.6 GHz	< -74 dBc12 Gサンプリングレート 1.5 Vpp
第2高調波歪み（代表値）
第2高調波歪み（代表値）
DC-HBW（バラン）
10 MHz ≤ f ≤ 1 GHz	< -56 dBc12 Gサンプリングレート 750 mVpp
1 GHz < f ≤ 1.5 GHz	< -50 dBc12 Gサンプリングレート 750 mVpp
1.5 GHz < f ≤ 3 GHz	< -55 dBc12 Gサンプリングレート 750 mVpp
3 GHz < f ≤ 5 GHz	< -60 dBc12 Gサンプリングレート 750 mVpp
DC-AMP（バラン）
10 MHz ≤ f ≤ 500 MHz	< -51 dBc12 Gサンプリングレート 1.5 Vpp
500 MHz < f ≤ 1 GHz	< -51 dBc12 Gサンプリングレート 1.5 Vpp
1 GHz < f ≤ 2 GHz	< -52 dBc12 Gサンプリングレート 1.5 Vpp
2 GHz < f ≤ 2.6 GHz	< -70 dBc12 Gサンプリングレート 1.5 Vpp
DC-HBW（シングルエンド）
10 MHz ≤ f ≤ 500 MHz	< -37 dBc12 Gサンプリングレート 750 mVpp
500 MHz < f ≤ 1.5 GHz	< -37 dBc12 Gサンプリングレート 750 mVpp
1.5 GHz < f ≤ 3 GHz	< -38 dBc12 Gサンプリングレート 750 mVpp
3 GHz < f ≤ 3.5 GHz	< -42 dBc12 Gサンプリングレート 750 mVpp
3.5 GHz < f ≤ 4 GHz	< -47 dBc12 Gサンプリングレート 750 mVpp
4 GHz < f ≤ 5 GHz	< -50 dBc12 Gサンプリングレート 750 mVpp
DC-AMP（シングルエンド）
10 MHz ≤ f ≤ 500 MHz	< -36 dBc12 Gサンプリングレート 1.5 Vpp
500 MHz < f ≤ 1 GHz	< -33 dBc12 Gサンプリングレート 1.5 Vpp
1 GHz < f ≤ 2 GHz	< -32 dBc12 Gサンプリングレート 1.5 Vpp
2 GHz < f ≤ 2.6 GHz	< -60 dBc12 Gサンプリングレート 1.5 Vpp
AC-DIR
10 MHz ≤ f ≤ 500 MHz	< -67 dBc12 Gサンプリングレート -5 dBm
500 MHz < f ≤ 1 GHz	< -56 dBc12 Gサンプリングレート -5 dBm
1 GHz < f ≤ 1.5 GHz	< -47 dBc12 Gサンプリングレート -5 dBm
1.5 GHz < f ≤ 3 GHz	< -52 dBc12 Gサンプリングレート -5 dBm
3 GHz < f ≤ 5 GHz	< -80 dBc12 Gサンプリングレート -5 dBm
AC-AMP
10 MHz ≤f ≤50 MHz	< -37 dBc非線形補償、10 Gサンプリングレート 10 dBm
50 MHz < f ≤ 500 MHz	< -45 dBc非線形補償、10 Gサンプリングレート 10 dBm
500 MHz < f ≤ 1 GHz	< -44 dBc非線形補償、10 Gサンプリングレート 10 dBm
1 GHz < f ≤ 3 GHz	< -28 dBc12 Gサンプリングレート 10 dBm
3 GHz < f ≤ 4.5 GHz	< -30 dBc12 Gサンプリングレート 10 dBm
4.5 GHz < f ≤ 5 GHz	< -35 dBc12 Gサンプリングレート 10 dBm
SFDR（代表値）
DC-HBW（Barron、0 dBm）
10 GSa/s
100 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-80
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-55
10 MHz < f ≤ 625 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-72
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-51
625 MHz < f ≤ 1.25 GHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-71
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-49
1.25 GHz < f ≤ 2 GHz
帯域内性能
1.25 GHz < f ≤ 2 GHz
指標（dBc）	-64
隣接帯域性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-64
2 GHz < f ≤ 5 GHz
指標（dBc）	-47
2 GHz < f ≤ 3.5 GHz
帯域内性能
2 GHz < f ≤ 3.5 GHz
指標（dBc）	-43
隣接帯域性能
10 MHz < f ≤ 2 GHz
指標（dBc）	-40
3.5 GHz < f ≤ 5 GHz
指標（dBc）	-53
3.5 GHz < f ≤ 4 GHz
帯域内性能
3.5 GHz < f ≤ 4 GHz
指標（dBc）	-52
隣接帯域性能
10 MHz < f ≤ 3.5 GHz
指標（dBc）	-38
12 GSa/s
100 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-80
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-78
10 MHz < f ≤ 625 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-72
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-65
625 MHz < f ≤ 1.25 GHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-72
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-60
1.25 GHz < f ≤ 2 GHz
帯域内性能
1.25 GHz < f ≤ 2 GHz
指標（dBc）	-71
隣接帯域性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-64
2 GHz < f ≤ 6 GHz
指標（dBc）	-55
2 GHz < f ≤ 3.5 GHz
帯域内性能
2 GHz < f ≤ 3.5 GHz
指標（dBc）	-50
隣接帯域性能
10 MHz < f ≤ 2 GHz
指標（dBc）	-49
3.5 GHz < f ≤ 6 GHz
指標（dBc）	-54
3.5 GHz < f ≤ 4 GHz
帯域内性能
3.5 GHz < f ≤ 4 GHz
指標（dBc）	-67
隣接帯域性能
10 MHz < f ≤ 3.5 GHz
指標（dBc）	-48
4 GHz < f ≤ 6 GHz
指標（dBc）	-58
4 GHz < f ≤ 5 GHz
帯域内性能
4 GHz < f ≤ 5 GHz
指標（dBc）	-63
隣接帯域性能
10 MHz < f ≤ 4 GHz
指標（dBc）	-43
DC-AMP（Barron、0 dBm）
10 GSa/s
100 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-78
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-76
10 MHz < f ≤ 625 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-63
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-63
625 MHz < f ≤ 1.25 GHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-63
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-63
1.25 GHz < f ≤ 2 GHz
帯域内性能
1.25 GHz < f ≤ 2 GHz
指標（dBc）	-50
隣接帯域性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-60
2 GHz < f ≤ 5 GHz
指標（dBc）	-53
2 GHz < f ≤ 2.6 GHz
帯域内性能
2 GHz < f ≤ 2.6 GHz
指標（dBc）	-43
隣接帯域性能
10 MHz < f ≤ 2 GHz
指標（dBc）	-58
2.6 GHz < f ≤ 5 GHz
指標（dBc）	-80
12 GSa/s
100 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-78
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-75
10 MHz < f ≤ 625 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-63
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-64
625 MHz < f ≤ 1.25 GHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-63
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-64
1.25 GHz < f ≤ 2 GHz
帯域内性能
1.25 GHz < f ≤ 2 GHz
指標（dBc）	-63
隣接帯域性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-60
2 GHz < f ≤ 6 GHz
指標（dBc）	-64
2 GHz < f ≤ 2.6 GHz
帯域内性能
2 GHz < f ≤ 2.6 GHz
指標（dBc）	-65
隣接帯域性能
10 MHz < f ≤ 2 GHz
指標（dBc）	-57
2.6 GHz < f ≤ 6 GHz
指標（dBc）	-80
AC-DIR（-5 dBm）
10 GSa/s
100 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-80
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-67
10 MHz < f ≤ 625 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-73
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-68
625 MHz < f ≤ 1.25 GHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-70
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-68
1.25 GHz < f ≤ 2 GHz
帯域内性能
1.25 GHz < f ≤ 2 GHz
指標（dBc）	-58
隣接帯域性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-58
2 GHz < f ≤ 5 GHz
指標（dBc）	-62
2 GHz < f ≤ 3.5 GHz
帯域内性能
2 GHz < f ≤ 3.5 GHz
指標（dBc）	-53
隣接帯域性能
10 MHz < f ≤ 2 GHz
指標（dBc）	-48
3.5 GHz < f ≤ 5 GHz
指標（dBc）	-55
3.5 GHz < f ≤ 4 GHz
帯域内性能
3.5 GHz < f ≤ 4 GHz
指標（dBc）	-68
隣接帯域性能
10 MHz < f ≤ 3.5 GHz
指標（dBc）	-45
12 GSa/s
100 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-80
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-78
10 MHz < f ≤ 625 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-72
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-68
625 MHz < f ≤ 1.25 GHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-68
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-63
1.25 GHz < f ≤ 2 GHz
帯域内性能
1.25 GHz < f ≤ 2 GHz
指標（dBc）	-73
隣接帯域性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-63
2 GHz < f ≤ 6 GHz
指標（dBc）	-53
2 GHz < f ≤ 3.5 GHz
帯域内性能
2 GHz < f ≤ 3.5 GHz
指標（dBc）	-40
隣接帯域性能
10 MHz < f ≤ 2 GHz
指標（dBc）	-49
3.5 GHz < f ≤ 6 GHz
指標（dBc）	-51
3.5 GHz < f ≤ 4 GHz
帯域内性能
3.5 GHz < f ≤ 4 GHz
指標（dBc）	-62
隣接帯域性能
10 MHz < f ≤ 3.5 GHz
指標（dBc）	-38
4 GHz < f ≤ 6 GHz
指標（dBc）	-51
4 GHz < f ≤ 5 GHz
帯域内性能
4 GHz < f ≤ 5 GHz
指標（dBc）	-55
隣接帯域性能
10 MHz < f ≤ 4 GHz
指標（dBc）	-27
AC-AMP（0 dBm）
10 GSa/s
100 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-72
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-65
10 MHz < f ≤ 625 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-60
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-59
625 MHz < f ≤ 1.25 GHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-57
隣接帯域性能
1.25 GHz < f ≤ 5 GHz
指標（dBc）	-58
1.25 GHz < f ≤ 2 GHz
帯域内性能
1.25 GHz < f ≤ 2 GHz
指標（dBc）	-57
隣接帯域性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-57
2 GHz < f ≤ 5 GHz
指標（dBc）	-50
2 GHz < f ≤ 3.5 GHz
帯域内性能
2 GHz < f ≤ 3.5 GHz
指標（dBc）	-53
隣接帯域性能
10 MHz < f ≤ 2 GHz
指標（dBc）	-53
3.5 GHz < f ≤ 5 GHz
指標（dBc）	-47
3.5 GHz < f ≤ 4 GHz
帯域内性能
3.5 GHz < f ≤ 4 GHz
指標（dBc）	-61
隣接帯域性能
10 MHz < f ≤ 3.5 GHz
指標（dBc）	-53
12 GSa/s
100 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-74
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-69
10 MHz < f ≤ 625 MHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-65
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-62
625 MHz < f ≤ 1.25 GHz
帯域内性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-57
隣接帯域性能
1.25 GHz < f ≤ 6 GHz
指標（dBc）	-57
1.25 GHz < f ≤ 2 GHz
帯域内性能
1.25 GHz < f ≤ 2 GHz
指標（dBc）	-57
隣接帯域性能
10 MHz < f ≤ 1.25 GHz
指標（dBc）	-57
2 GHz < f ≤ 6 GHz
指標（dBc）	-51
2 GHz < f ≤ 3.5 GHz
帯域内性能
2 GHz < f ≤ 3.5 GHz
指標（dBc）	-44
隣接帯域性能
10 MHz < f ≤ 2 GHz
指標（dBc）	-52
3.5 GHz < f ≤ 6 GHz
指標（dBc）	-48
3.5 GHz < f ≤ 4 GHz
帯域内性能
3.5 GHz < f ≤ 4 GHz
指標（dBc）	-57
隣接帯域性能
10 MHz < f ≤ 3.5 GHz
指標（dBc）	-40
4 GHz < f ≤ 6 GHz
指標（dBc）	-50
4 GHz < f ≤ 5 GHz
帯域内性能
4 GHz < f ≤ 5 GHz
指標（dBc）	-53
隣接帯域性能
10 MHz < f ≤ 4 GHz
指標（dBc）	-32
5 GHz < f ≤ 6 GHz
指標（dBc）	-58
DC特性
範囲
最小	-1 V50 Ω
最大	+1 V50 Ω

本データは、機器が校正期間内であり、室内温度環境に2時間以上保管され、40分間のウォームアップを行った場合にのみ有効です。特に指定がない限り、本マニュアルのデータはすべて測定不確かさを含む技術仕様値です。技術仕様値：製品の保証された性能パラメータを示します。特に指定がない限り、室温環境における周囲温度範囲で適用されます。代表値：室温（約25℃）において、測定結果の80%が達成可能な代表的性能を示します。このデータは保証値ではなく、測定不確かさは含まれません。公称値：50 Ωコネクタのように、設計上期待される平均性能または性能特性を示します。このデータは保証値ではなく、室温（約25℃）で測定されたもので、測定不確かさは含まれません。高調波歪み試験条件：特に指定がない限り、出力電力は10 MHz時の値を基準とします。その他の周波数におけるデジタル電力は10 MHz時と同一であり、実際のアナログ出力電力はチャンネル特性に応じて減衰します。試験は5Gフィルタを使用して実施しています。 AFGモード：特に指定がない限り、DC-AMPおよび2Gフィルタを使用して測定されています。

よくある質問

QSIGLENT製品は購入時の校正書類対応可能ですか？
A
SIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
QSDG8000Aシリーズ出力端子数が多いようですが？
A
シングルエンド出力だけでなく、差動出力もサポートしているからです。さらにチャンネル毎に最大2つのマーカー出力もサポートしています。
Qずいぶん高価なファンクションジェネレータですが、特徴は？
A
最大4チャンネル、最高5GHz、12GSa/s、垂直分解能16ビットの高性能な信号発生器です。高速パルス信号からIQ変調信号まで幅広く対応できます。
Q一般的なファンクションジェネレータと同じことはできるのですか？
A
サイン波などの基本波や、ビルトイン波形、ユーザー定義任意波形、バースト、スイープ、アナログ変調などもサポートしています。
Q垂直軸分解能は常に16ビットですか？
A
チャンネル毎にマーカー信号を最大２つまで設定できます。マーカー信号に1ビット使用するので、マーカーを２つ設定したときは14ビット分解能になります。
Qマーカー信号とは何ですか？
A
任意波形などを出力する際に、任意の特定のポイントで出力する信号です。ほかの機器と同期をとるために使用します。
Q4チャンネルの同期した信号を出力したい。
A
4チャンネルモデルで簡単に実現できます。

CONTACT
