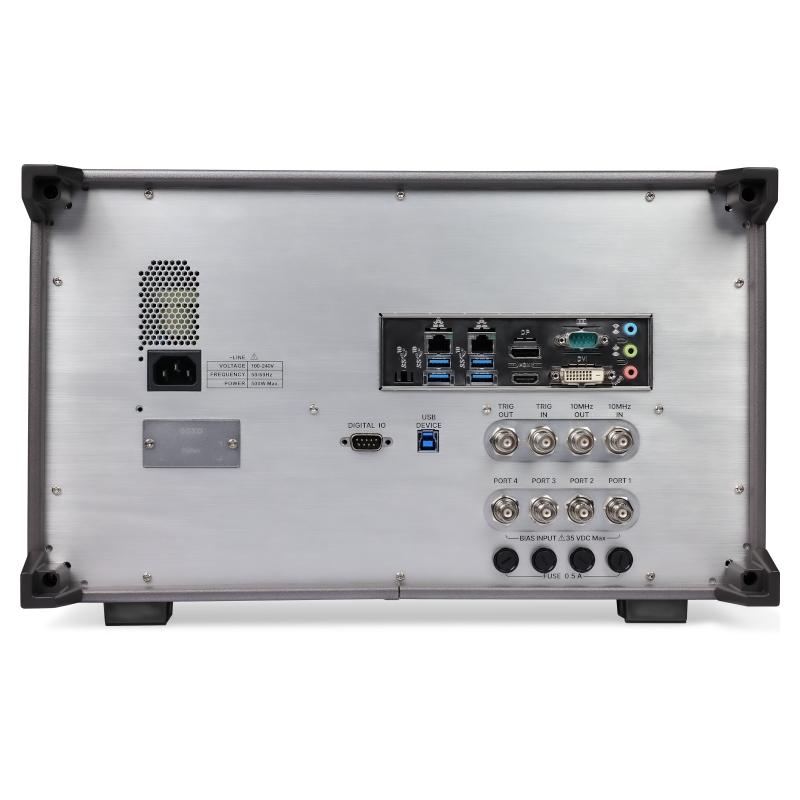

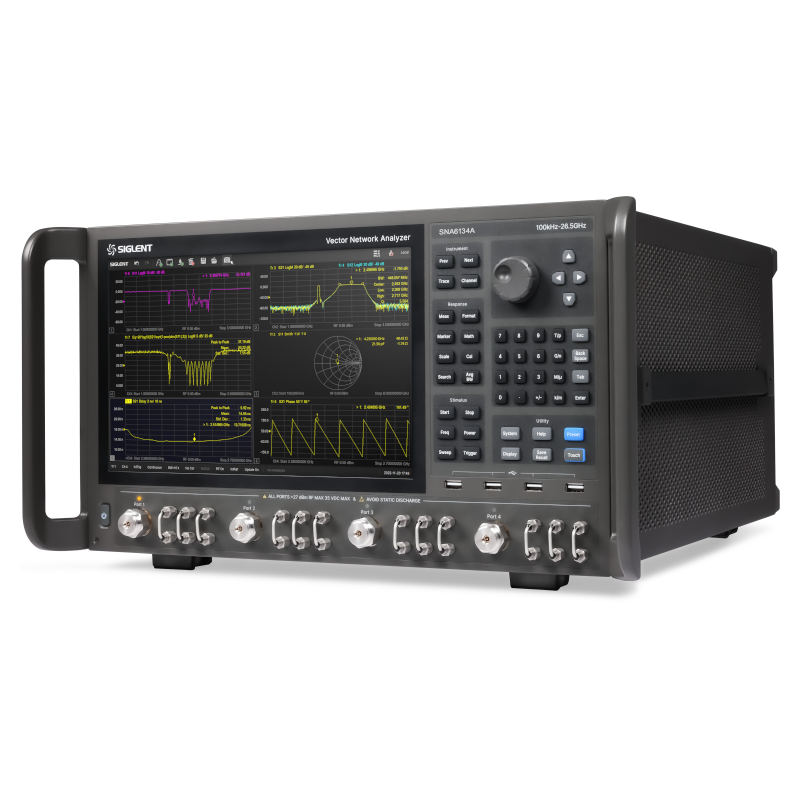

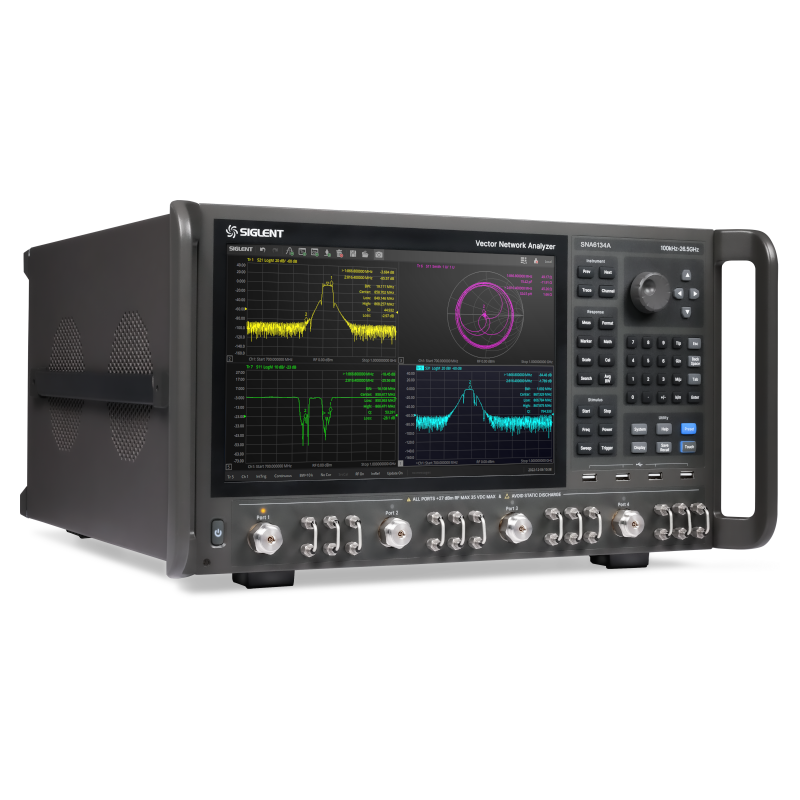

SIGLENT SNA6000Aシリーズ ベクトルネットワークアナライザ 100kHz～13.5GHz、4ポート
- 型番
- SNA6024A
- メーカー
- SIGLENT
- シリーズ
- SNA6000Aシリーズ
- カテゴリ
- ベンチトップ・ベクトルネットワークアナライザ
製品概要
・周波数範囲: 100 kHz ～ 13.5 GHz および 100 kHz ～ 26.5 GHz
・IFBW の範囲: 1 Hz ～ 10 MHz
・ダイナミック レンジ: 135 dB
・出力レベルの設定範囲: -55 dBm ～ +10 dBm
・標準バイアス三方接続とパルスハードウェア
・4ポートモデルには標準の2番目の信号源が含まれています
・SNA61xxAモードのジャンパ/ DRA（ソース、リファレンス、測定））規格
■高いダイナミックレンジと精度

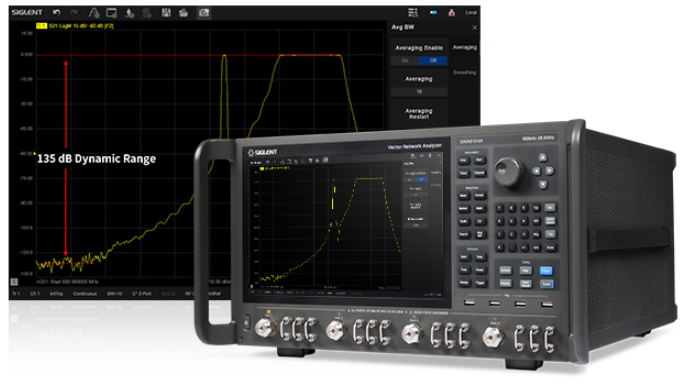

高いダイナミクスにより、より正確で信頼性の高い測定が可能になります。これは、研究、開発、製造において非常に重要です。SNA6000A は 135 dB を超えるダイナミック レンジを備えており、強い信号と並行して発生する弱い信号の詳細な分析に最適です。このため、このアナライザーは、挿入損失が低く、ストップバンド減衰が大きいフィルターの測定に最適です。さらに、高いダイナミクスにより信号歪みが最小限に抑えられ、信号の完全性が向上します。また、ケーブルやアダプターなどの外部の影響を最小限に抑える必要があるシナリオでは特に、校正精度が向上します。
■コンポーネント特性評価用スペクトラムアナライザ

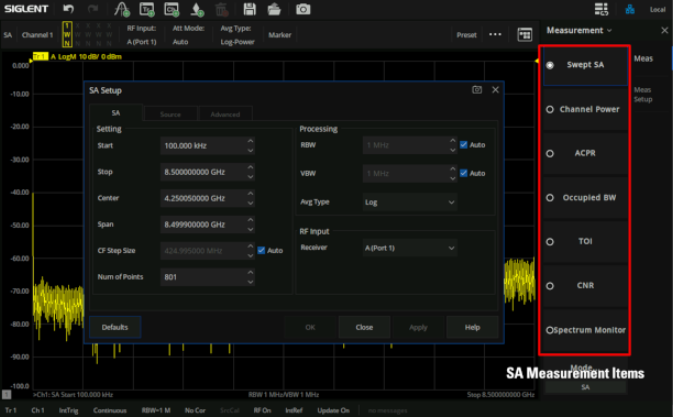

ベクトル ネットワーク アナライザ (VNA) にスペクトル分析機能を統合すると、特に高周波アンプ、発振器、通信システムの開発とテストにおいて、可能性が広がります。この拡張機能は、オプションとして SNA6000-SA としても利用できます。これにより、通信アプリケーションにおける信号品質と帯域幅利用率を同時に最適化しながら、高調波、相互変調積、その他の非線形効果を正確に分析できます。VNA とスペクトル分析を 1 つのデバイスに統合すると、スペースとコストを節約できるだけでなく、より深く包括的な信号特性評価が可能になります。
■シンプル、高速、正確なパルスRF測定

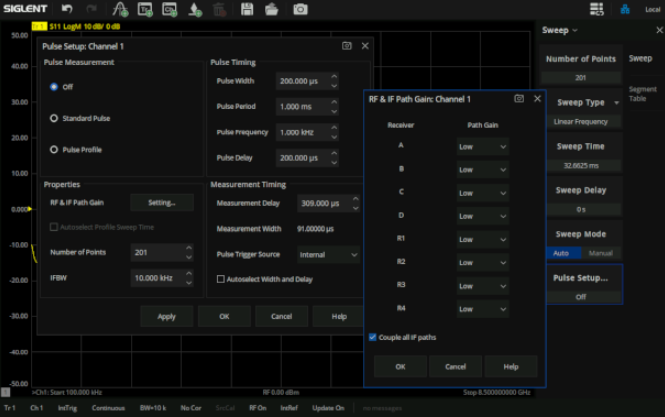

SNA6000A は、パルス測定を実行する機能も追加するように拡張できます。これは、レーダーや通信システムなどの実際の動作条件下で高周波コンポーネントの特性を評価する場合に特に有利です。この測定方法により、短いパルスでコンポーネントの動作を分析し、高速スイッチング動作を正確に評価し、時間的に重要なアプリケーションでパフォーマンスを最適化することが可能になります。
■時間領域分析

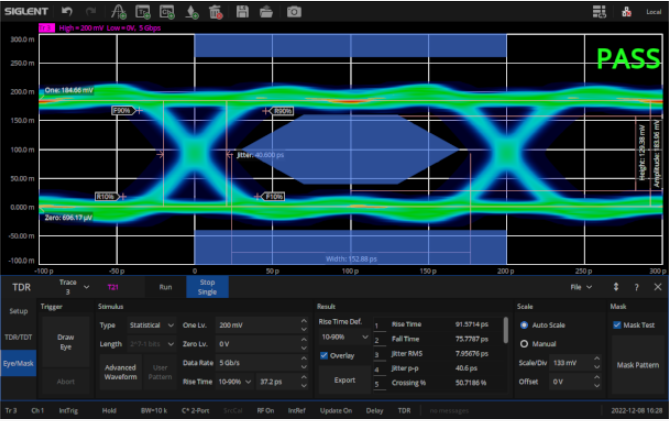

時間領域解析を実行するには、オプションの SNA6000-TDA および SNA6000-TDR を利用できます。時間領域反射測定機能により、VNA が拡張され、信号パス、ライン、ケーブルを包括的に診断および特性評価できるようになります。さらに、デジタル通信の信号整合性を評価するために重要なアイ ダイアグラムを作成できます。TDR と VNA を組み合わせると、信号の時間的安定性を調査するために不可欠なジッターの解析も可能になります。どちらの機能も、高速デジタル開発では特に重要です。
■マルチポートデバイスへの電源拡張

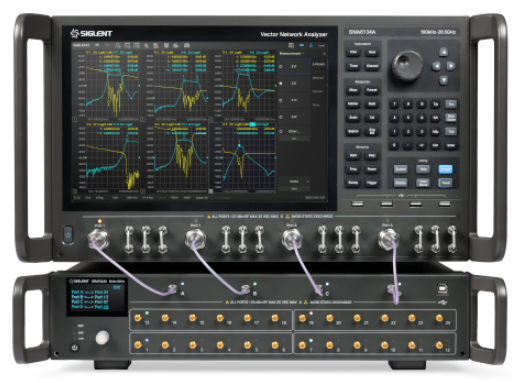

SSM 単体では出力ポートを 24 まで拡張でき、簡単に統合できるため、自動テスト システムや生産ラインのシナリオに大きく適応できます。VNA のマルチポート測定機能により、テスト スループットが向上し、デバイス テスト コストが大幅に削減されます。代表的な用途としては、アンテナ、データ コンバータ インターフェイスの設計、検証、製造、RF コンポーネントやその他のデバイスの自動テストなどがあります。

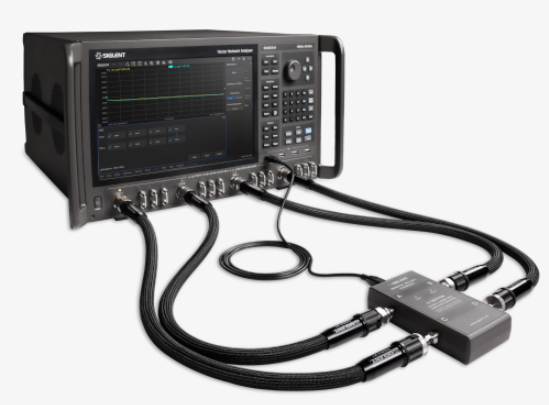

■高度なキャリブレーション
ネットワーク アナライザの校正は、高精度の測定に不可欠です。SNA ファミリは、汎用および高精度レベルの要件の両方に対応する、最大 26.5 GHz の周波数の幅広い機械的および電子的校正キットをサポートし、クラス最高の精度を提供しながら使いやすさを向上させる高度な校正方法を提供します。SIGLENT は、他のメーカーの校正キットや顧客定義の校正キットのインポートをサポートすることで、お客様の投資を保護します。
 | SNA6000A Series Vector Network Analyzer Key Features ・Coming soon |
規格表
| 型番 | SNA6022A | SNA6024A | SNA6032A | SNA6034A | SNA6122A | SNA6124A | SNA6132A | SNA6134A |
|---|---|---|---|---|---|---|---|---|
| ディスプレイ | 12.1インチタッチスクリーン カラーLCD 1280 x 800 | |||||||
| インターフェース | LAN、USBデバイス、USBホスト、GPIB（オプション） | |||||||
| 周波数範囲 | 100kHz～13.5GHz | 100kHz～26.5GHz | 100kHz～13.5GHz | 100kHz～26.5GHz | ||||
| 周波数分解能 | 1 Hz | |||||||
| ポート数 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| 測定タイプ | Sパラメータ測定、差動パラメータ測定、受信測定、時間領域パラメータ解析、リミットテスト、リップルテスト、インピーダンス変換、フィクスチャシミュレーション、アダプタ挿抜、強化時間領域解析（TDR）、スペクトラム解析、周波数オフセット、スカラミキサー測定、パルス測定、材料測定 | |||||||
| ダイナミックレンジ | 135 dB | |||||||
| レベル分解能 | 0.05 dB | |||||||
| バイアスティー | 対応 | |||||||
| IFBW範囲 | 1 Hz〜10 MHz | |||||||
| 出力レベル設定範囲 | -55〜10 dBm | |||||||
| キャリブレーションタイプ | レスポンス校正、エンハンストレスポンス校正、フル1ポート校正、フル2ポート校正、フル3ポート校正、フル4ポート校正、TRL校正 | |||||||
| フロントパネルジャンパー | — | 対応 | ||||||
| 測定ポイント数 | 2〜100001 | |||||||
付属品・オプション
標準付属品 | 数量 |
|---|---|
クイックスタート | 1 |
電源コード | 1 |
USBケーブル | 1 |
校正証明書 | 1 |
ワイヤレスマウス | 1 |
保護カバー | 1 |
オプション | 概容 |
|---|---|
SNA6000-HPR | 高安定リファレンスクロック （工場出荷オプション） |
SNA6000-TDA | タイムドメイン解析 （ソフトウェア） |
SNA6000-TDR | 高度タイムドメイン解析 （ソフトウェア） |
SNA6000-SA | スペクトラム解析 （ソフトウェア） |
SNA6000-SMM | スカラーミキサー測定 （ソフトウェア） |
SNA6000-PM | パルス測定 （ソフトウェア） |
SNA6000-MT | 材料測定 （ソフトウェア） |
オプションアクセサリ | 概容 |
|---|---|
SEM5000A | SEM5000Aシリーズ電子校正器 |
F503ME | N型、オス、50Ω校正キット、0-4.5GHz |
F503FE | N型、メス、50Ω校正キット、0-4.5GHz |
F504MS | N型、オス、50Ω校正キット、0-9GHz |
F504FS | N型、メス、50Ω校正キット、0-9GHz |
F504TS | N型、オス、メス、50Ω校正キット、0-9GHz |
F505TS | N型、オス、メス、50Ω校正キット、0-18GHz |
F603ME | 3.5mm、オス、50Ω校正キット、0-4.5GHz |
F603FE | 3.5mm、メス、50Ω校正キット、0-4.5GHz |
F604MS | 3.5mm、オス、50Ω校正キット、0-9GHz |
F604FS | 3.5mm、メス、50Ω校正キット、0-9GHz |
F604TS | 3.5mm、オス・メス、50Ω校正キット、0-9GHz |
Y606MS | 3.5mm、オス、50Ω校正キット、0-26.5GHz |
Y606FS | 3.5mm、メス、50Ω校正キット、0-26.5GHz |
F606FS | 3.5mm、オス、50Ω校正キット、0-26.5GHz |
F606TS | 3.5mm、オス・メス、50Ω校正キット、0-26.5GHz |
KWR42A | 50Ω 導波管校正キット、18-26.5GHz |
S06-NMSF-1M | N(M)-SMA(F) RFケーブル DC~6 GHz、1000 mm |
S18-NMSF-1M | N(M)-SMA(F) RFケーブル DC~18 GHz、1000 mm |
S40-29M29F-1M | 2.9 mm(M)-2.9 mm(F) RFケーブル DC~40 GHz、1000 mm |
N-SMA-18L | N(M)-SMA(M) RFケーブル DC~18 GHz、1000 mm |
N-N-18L | N(M)-N(M) RFケーブル DC~18 GHz、1000 mm |
SMA-SMA-18L | SMA(M)-SMA(M) RFケーブル DC~18 GHz、1000 mm |
SMA-SMA-26L | SMA(M)-SMA(M) RFケーブル DC~26.5 GHz、1000 mm |
SMAF-SMA-26L | SMA(F)-SMA(M) RFケーブル DC~26.5 GHz、1000 mm |
V26-N35MN35F-25IN | NMD 3.5メス-NMD 3.5オスケーブル DC~26.5 GHz、635 mm |
V26-N35FA35F-25IN | NMD 3.5メス-APC 3.5メスケーブル DC~26.5 GHz、635 mm |
USB-GPIB | USB-GPIBアダプター |
SNA-TB01 | RFデモボード |
ADP-18 | 可変差動TDRプローブ DC~18 GHz |
ADP-26 | 可変差動TDRプローブ DC~26.5 GHz |
ASP-18 | 可変シングルエンドTDRプローブ DC~18 GHz |
ASP-26 | 可変シングルエンドTDRプローブ DC~26.5 GHz |
よくある質問
QSIGLENT製品は購入時の校正書類対応可能ですか？
ASIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
同シリーズの型番
SNA6000Aシリーズの一覧
SNA6022ASIGLENT SNA6000Aシリーズ ベクトルネットワークアナライザ 100kHz～13.5GHz、2ポート9,482,000円- SNA6024ASIGLENT SNA6000Aシリーズ ベクトルネットワークアナライザ 100kHz～13.5GHz、4ポート12,826,000円
- SNA6032ASIGLENT SNA6000Aシリーズ ベクトルネットワークアナライザ 100kHz～26.5GHz、2ポート11,946,000円
- SNA6034ASIGLENT SNA6000Aシリーズ ベクトルネットワークアナライザ 100kHz～26.5GHz、4ポート15,488,000円
- SNA6122ASIGLENT SNA6000Aシリーズ ベクトルネットワークアナライザ 100kHz～13.5GHz、2ポート10,769,000円
- SNA6124ASIGLENT SNA6000Aシリーズ ベクトルネットワークアナライザ 100kHz～13.5GHz、4ポート15,367,000円
- SNA6132ASIGLENT SNA6000Aシリーズ ベクトルネットワークアナライザ 100kHz～26.5GHz、2ポート13,189,000円
- SNA6134ASIGLENT SNA6000Aシリーズ ベクトルネットワークアナライザ 100kHz～26.5GHz、4ポート18,029,000円
