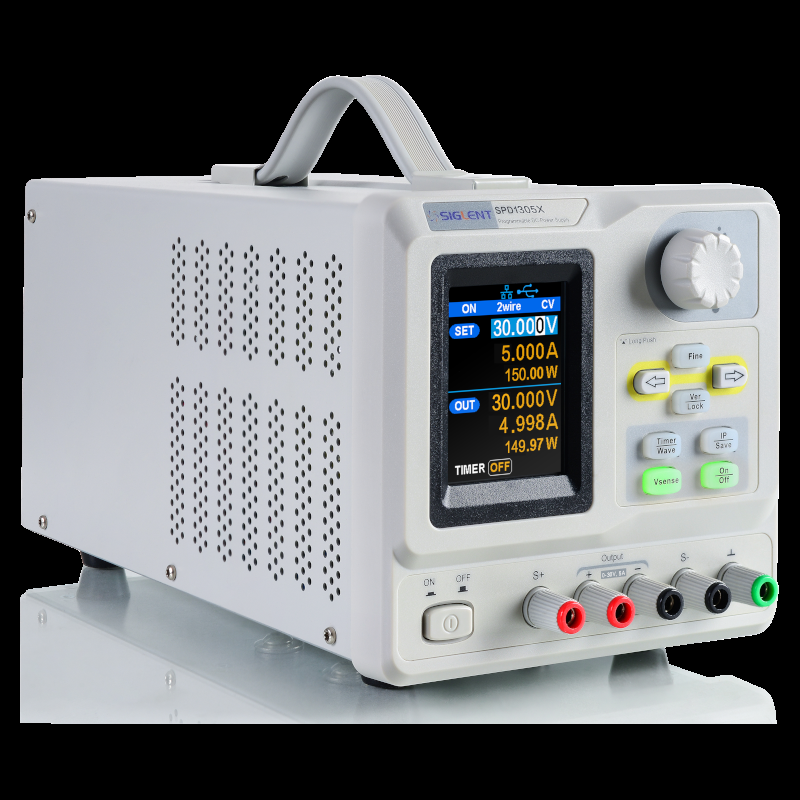

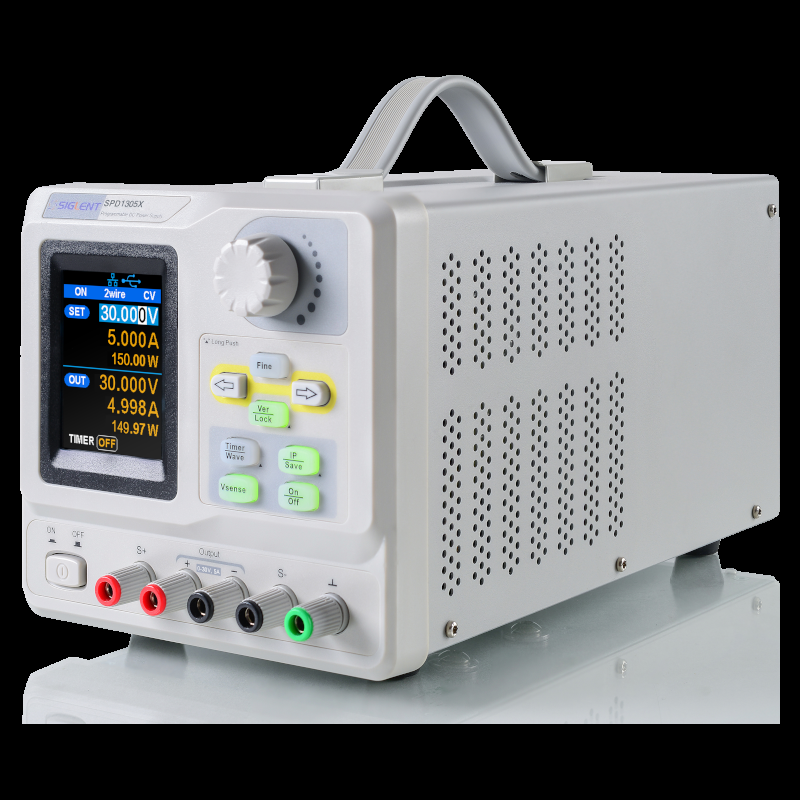

SIGLENT SPD1000Xシリーズ プログラマブル直流電源 1ch、30V/5A、150W
・1チャンネル出力 ・SPD1168X： 16 V / 8 A、最大総電力 128 W ・SPD1305X： 30 V / 5 A、最大総電力 150 W ・低リップル、低ノイズ： ≤ 350 uVrms/3mVpp； ≤ 2 mArms ・高速な過渡応答時間： 50 µs未満 ・電圧5桁、電流4桁表示、分解能： 1 mV/1 mA ・5ステップのシーケンス出力が可能なタイミング機能 ・センス入力対応 ・2.8インチ カラーLCDディスプレイ
- 型番
- SPD1305X
- メーカー
- SIGLENT
- シリーズ
- SPD1000Xシリーズ
- カテゴリ
- プログラマブル直流電源
製品概要
・1チャンネル出力
・SPD1168X： 16 V / 8 A、最大総電力 128 W
・SPD1305X： 30 V / 5 A、最大総電力 150 W
・低リップル、低ノイズ： ≤ 350 uVrms/3mVpp； ≤ 2 mArms
・高速な過渡応答時間： 50 µs未満
・電圧5桁、電流4桁表示、分解能： 1 mV/1 mA
・5ステップのシーケンス出力が可能なタイミング機能
・センス入力対応
・2.8インチ カラーLCDディスプレイ
■優れた出力性能
SPD1000Xは、高い耐久性と安定性を備え、小さな電圧や電流の変化も正確にシミュレートすることが可能なため、負荷機器の電力要件を十分に満たします。
・ 分解能：1 mV、1 mA
・ 正確で無駄のない出力を実現する優れた設定確度とリードバック確度
・ 5ステップのシーケンス出力が可能なタイミング機能
・ 独立して制御可能な、絶縁された3チャンネル出力

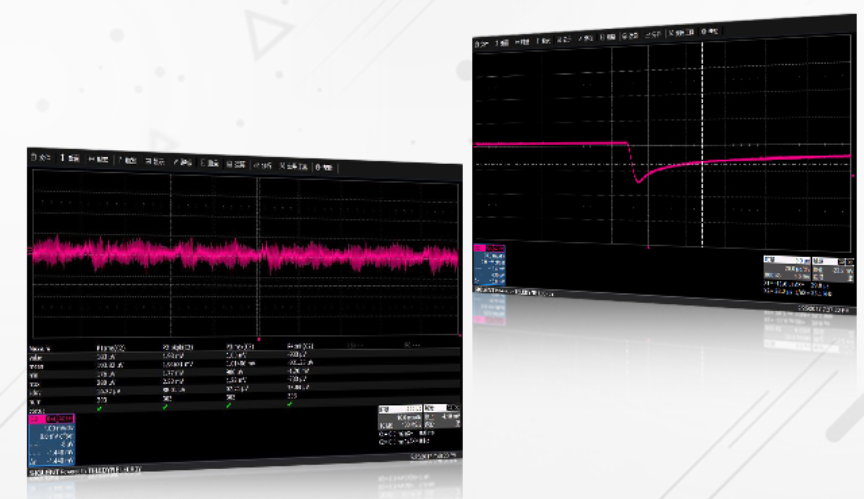

■安定な性能
小サイズで性能とユーザビリティを追及した1チャンネル出力設計となっています。安定性にも長けており、ベンチトップの電源装置として理想的な仕様を実現しています。
・ 低ノイズ ≤350uVrms/3mVpp
・ 高速な過渡応答 <50μs
・ オーバーシュートを伴わない電圧出力
・ ロード・レギュレーション 0.01%、 ライン・レギュレーション 0.2%
・ 静かな温度制御ファン

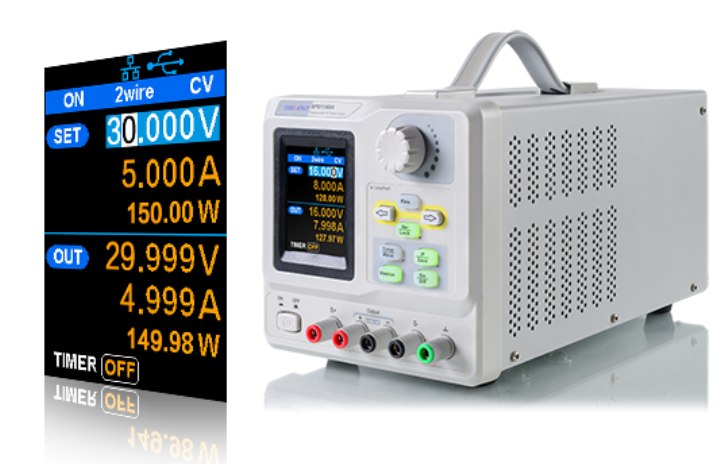

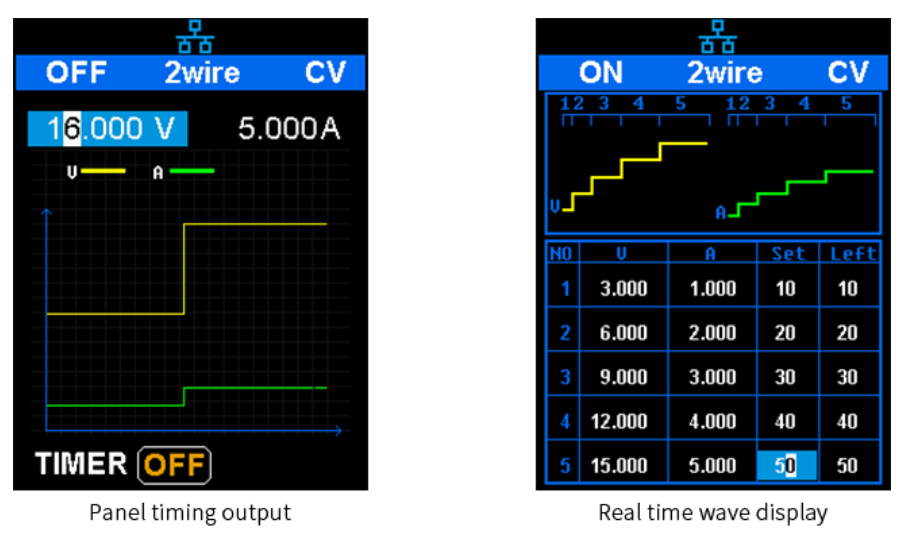

■便利な操作性とリアルタイム表示
5ステップのシーケンス出力が可能なタイミング機能を搭載しています。付属のPCソフトウェア EasyPower を使用すれば、容易に通信コントロールすることが可能です。
解像度240×320の2.8インチTFT液晶ディスプレイを備え、明確な電圧・電流表示で出力ステータスを把握することができます。
規格表
| 型番 | SPD1168X | SPD1305X |
|---|---|---|
| ディスプレイ | 2.8インチ カラーLCD、 電圧5桁表示、 電流4桁表示 | |
| 寸法 | 155mm（W）×145mm（H）×280mm（D） | |
| 重量 | 約5.5kg | |
| 分解能 | 1mV／1mA | |
| 最大出力電力 | 128W | 150W |
| DC出力（電圧／電流） | 0～16V／0～8A | 0～30V／0～5A |
付属品・オプション
標準付属品 | 数量 |
|---|---|
USBケーブル | 1 |
クイックスタート | 1 |
電源コード | 1 |
出力用テストコード | 2 |
校正証明書 | 1 |
よくある質問
QSIGLENT製品は購入時の校正書類対応可能ですか？
ASIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Qこの電源はリニア電源ですか？
Aリニア（シリーズ）電源です。
Qリニア電源の利点は？
Aスイッチング電源よりも出力ノイズが小さくなります。

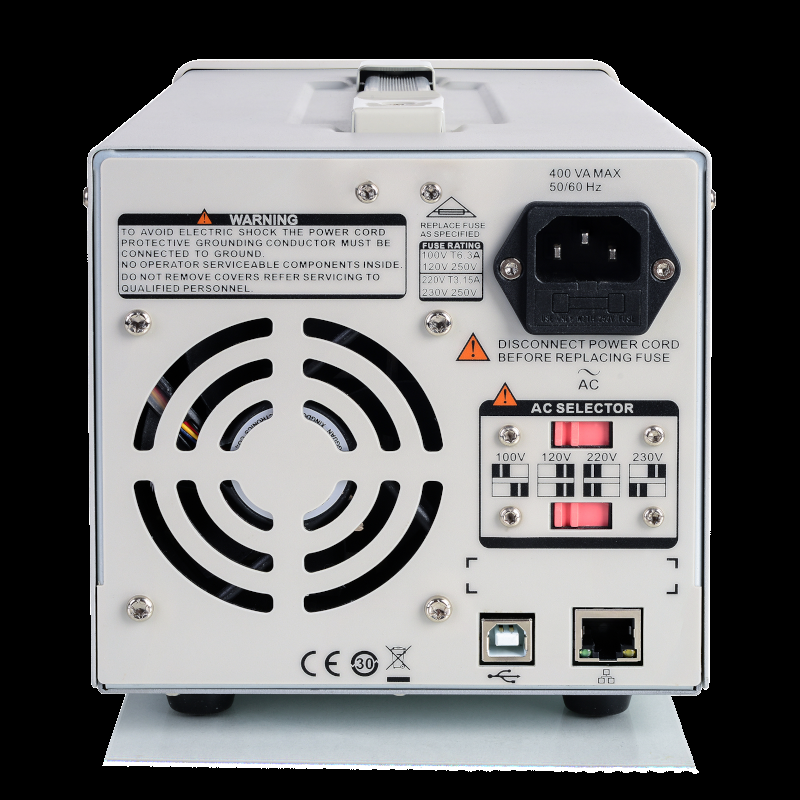

QSPD1000X・SPD3303C・SPD3303X/X-E・SPD4000Xシリーズ AC220Vでも使用したい。
A背面スイッチを切り替えることで、AC 100/120/220/230 V に対応することができます。
QSPD1000Xシリーズ リスト（シーケンス）出力機能はありますか？
A本機ではTimer（タイマー）機能と称しています。5ステップのリスト・シーケンス出力が可能です。
QSPD1000X・SPD3303X/X-Eシリーズ PCから制御できますか？
AUSB、LANポートを備えていますので、PCから制御できます。
