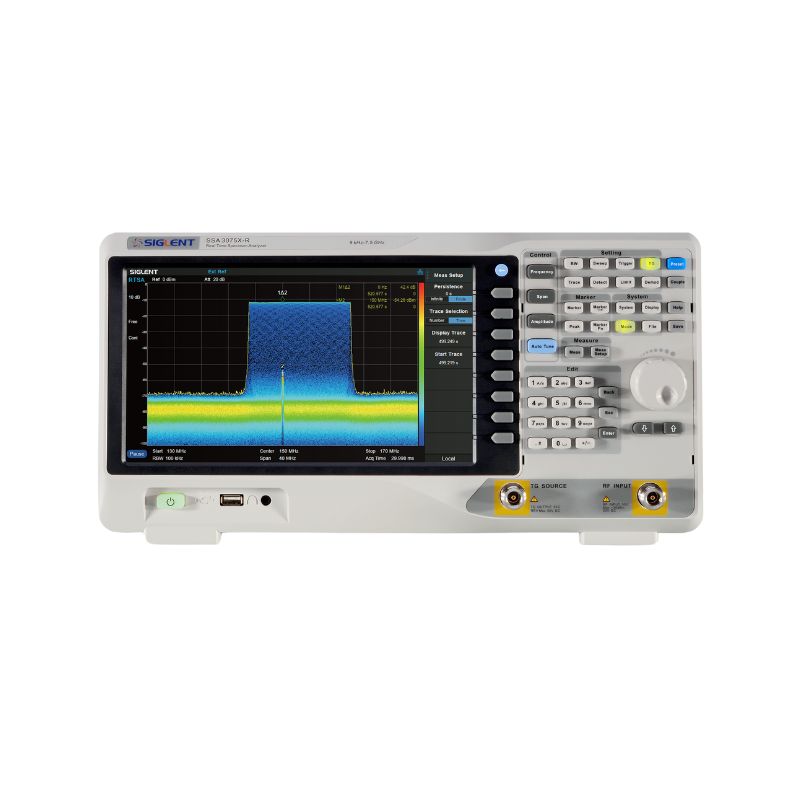

SIGLENT SSA3000X-Rシリーズ リアルタイム・スペクトラムアナライザ 9kHz～3.2GHz
・周波数範囲： 9kHz～3.2GHz / 5.0GHz / 7.5GHz ・表示平均ノイズレベル： -165dBm/Hz（代表値） ・位相ノイズ： -98dBc @1GHz, 10kHzオフセット（代表値） ・振幅確度： 0.7dB ・ベクトル・ネットワーク・アナライザ機能(S11/S21同時測定） ・プリアンプ標準装備 ・リアルタイム解析帯域幅： 25MHz（opt. 40MHz） ・100% POI： 7.20μs ・インターフェース： USBデバイス、USBホスト、LAN ・10.1インチ タッチスクリーンLCD
- 型番
- SSA3032X-R
- メーカー
- SIGLENT
- シリーズ
- SSA3000X-Rシリーズ
- カテゴリ
- リアルタイム・スペクトラムアナライザ
製品概要
・周波数範囲： 9kHz～3.2GHz / 5.0GHz / 7.5GHz
・表示平均ノイズレベル： -165dBm/Hz（代表値）
・位相ノイズ： -98dBc @1GHz, 10kHzオフセット（代表値）
・振幅確度： 0.7dB
・ベクトル・ネットワーク・アナライザ機能(S11/S21同時測定）
・プリアンプ標準装備
・リアルタイム解析帯域幅： 25MHz（opt. 40MHz）
・100% POI： 7.20μs
・インターフェース： USBデバイス、USBホスト、LAN
・10.1インチ タッチスクリーンLCD

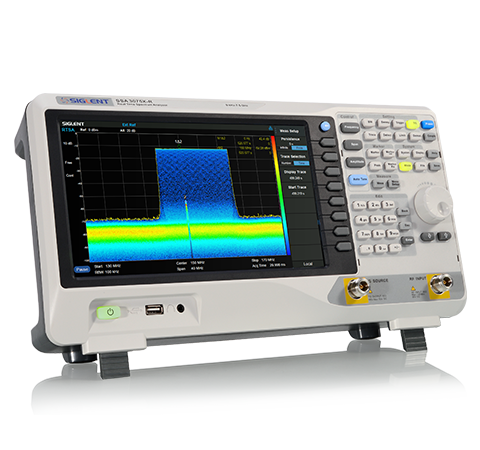

■高速で安定したリアルタイム・スペクトラムの捕捉・解析・表示
リアルタイムスペクトラムアナライザSSA3000X-Rは、周波数テンプレートトリガ機能の設定により信号の収集と解析をシームレスに行うことができます。小さな信号や捕捉の難しい信号、周波数ホッピング信号の観測・解析に最適なツールです。
リアルタイム解析帯域幅：25 MHz（標準）、40 MHz（オプション）

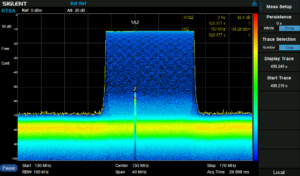

複数の表示モード：デンシティ、スペクトログラム、PvT、3D
ユーザー設定に対応した周波数マスクトリガ機能
■多彩なユーザー・インターフェース

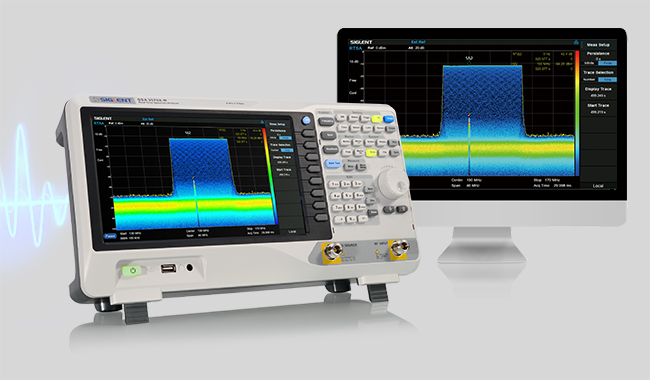

SSA3000X-Rシリーズは、SVA1000XやSSA3000X Plusシリーズの使い勝手に優れたUIスタイルを継承しています。10.1インチのタッチスクリーンを採用し、外付けのマウスとキーボードをサポート。LANやUSBインターフェースを使用してPCと接続することもできます。付属のソフトウェア EasySpectrum とWebコントロール機能により、本体の制御やSCPIコマンドの送信、ファイルやスクリーンショットの保存が可能です。

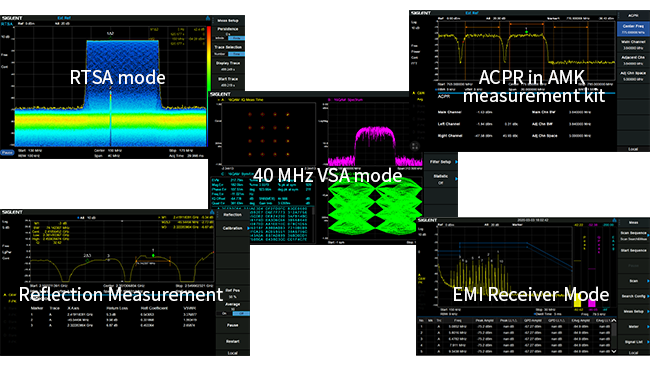

■豊富な機能のスペクトラム・アナライザ
SSA3000X-Rには、RTSA（リアルタイム・スペクトラム・アナライザ）としての機能以外にも、様々な機能が搭載されています。
RTSAモード：捕捉の難しい信号をリアルタイムで解析します。
SAモード：反射および拡張測定に対応した掃引タイプのスペクトラム・アナライザとして機能します。
VNAモード：S11、S21を測定可能なベクトル・ネットワーク・アナライザとして機能します。

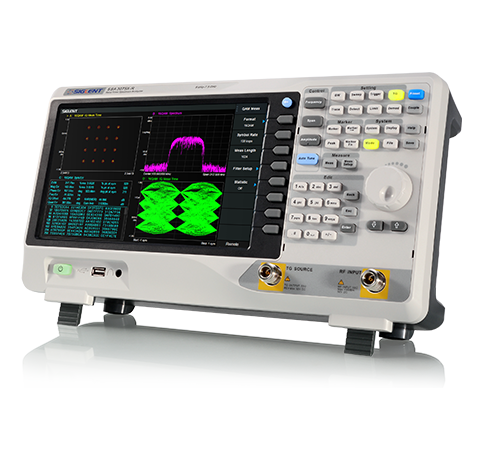

VSAモード：最大40 MHz（オプション）の広帯域変調解析が可能です。
EMI測定モード：EMIプリ・コンプライアンス・テストを実施可能な機能です。
規格表
| 型番 | SSA3032X-R | SSA3050X-R | SSA3075X-R |
|---|---|---|---|
| ディスプレイ | 10.1インチ マルチタッチ カラーLCD 1024 x 600 | ||
| 周波数範囲 | 9 kHz～3.2 GHz | 9 kHz～5.0 GHz | 9 kHz～7.5 GHz |
| 通信インターフェース | LAN, USBデバイス, USBホスト, GPIB（オプション） | ||
| 表示平均ノイズレベル（DANL） | -165 dBm/Hz （Typ.） | ||
| 変調解析（オプション） | AM, FM, PM, ASK, FSK, MSK, PSK, QAM | ||
| トラッキングジェネレータ | 100 kHz - 3.2 GHz | 100 kHz - 5.0 GHz | 100 kHz - 7.5 GHz |
| TOI | +14 dBm （Typ.） | ||
| EMI測定（オプション） | EMIフィルタ, QP検波器, ログスケール, リミットライン | ||
| 総振幅確度 | < 0.7 dB （Typ.） | ||
| VNAダイナミックレンジ | 90 dB | ||
| 拡張測定（オプション） | CHP, ACPR, OBW, CNR, Hamonic, TOI, Monitor | ||
| 分解帯域幅（RBW） | 1 Hz〜3 MHz | ||
| リアルタイム帯域幅 | 25 MHz, 40 MHz（オプション） | ||
| RTSA SFDR | 60 dB | ||
| 100% POI | 7.20 µs | ||
| RTSA測定 | デンシティ, スペクトログラム, 3D, PvT | ||
| VNA測定 | S11, S21 | ||
| DTF | Distance to Fault（故障位置解析）サポート | ||
| ユーザーインターフェース | 外付けのマウス、キーボード をサポート | ||
| SSB位相雑音 | <-98 dBc/Hz @1GHz、 10kHzオフセット （Typ.） | ||
付属品・オプション
標準付属品 | 数量 |
|---|---|
クイックスタート | 1 |
USBケーブル | 1 |
電源コード | 1 |
オプション（ソフトウェア） | 概容 |
|---|---|
SSA3000XR-AMK | 高度測定キット |
SSA3000XR-EMI | EMI測定モード |
SSA3000XR-AMA | アナログ変調解析：AM, FM, PM |
SSA3000XR-WDMA | デジタル変調解析：ASK, FSK, MSK, PSK, QAM |
オプションアクセサリ | 概容 |
|---|---|
UKitSSA3X | ユーティリティキット N(M)-SMA(M)ケーブル（6GHz）, N(M)-N(M)ケーブル（6GHz）, N(M)-BNC(F)アダプター x2, N(M)-SMA(F)アダプター x2, 10 dBアッテネータ |
N(M)-BNC(M)ケーブル（70cm、2GHz） | N(M)-BNC(M)ケーブル（70cm、2GHz） |
N(M)-SMA(M)ケーブル（70cm、6GHz） | N(M)-SMA(M)ケーブル（70cm、6GHz） |
N(M)-N(M)ケーブル（70cm、6GHz） | N(M)-N(M)ケーブル（70cm、6GHz） |
N(M)-SMA(M)ケーブル（100cm、18GHz） | N(M)-SMA(M)ケーブル（100cm、18GHz） |
N(M)-N(M)ケーブル（100cm、18GHz） | N(M)-N(M)ケーブル（100cm、18GHz） |
SMA(M)-SMA(M)ケーブル（100cm、18GHz） | SMA(M)-SMA(M)ケーブル（100cm、18GHz） |
USB-GPIB | USB-GPIBアダプター |
BAG-S2 | ソフトキャリングバッグ |
SSA-RMK | 6Uラックマウントキット |
F503ME | N型エコノミー校正キット（DC〜4.5GHz、50Ω） |
F503FE | N型エコノミー校正キット（DC〜4.5GHz、50Ω） |
F603ME | 3.5mm型エコノミー校正キット（DC〜4.5GHz、50Ω） |
F603FE | 3.5mm型エコノミー校正キット（DC〜4.5GHz、50Ω） |
F504MS | N型標準校正キット（DC〜9GHz、50Ω） |
F504FS | N型標準校正キット（DC〜9GHz、50Ω） |
F604MS | 3.5mm型標準校正キット（DC〜9GHz、50Ω） |
F604FS | 3.5mm型標準校正キット（DC〜9GHz、50Ω） |
SRF5030T | 300kHz〜3GHz 近接電界プローブキット（Hプローブ×3、Eプローブ×1） |
よくある質問
QSIGLENT製品は購入時の校正書類対応可能ですか？
ASIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
