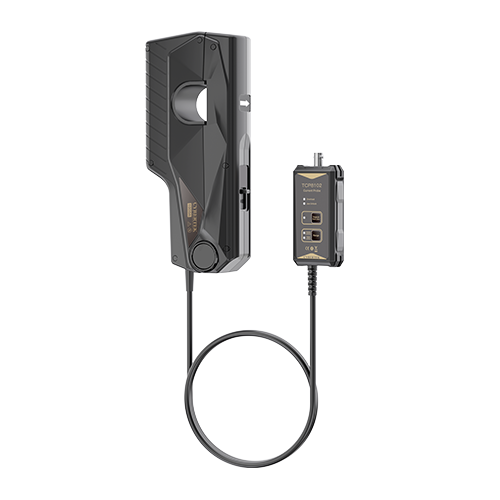

CYBERTEK TCP8000シリーズ 電流プローブ DC～2MHz、1kA
1000A/（DC～2MHz）200X/20Xから選択可能、アンプ内蔵、スマート通信機能付き／精度1%
- 型番
- TCP8102
- メーカー
- CYBERTEK
- シリーズ
- TCP8000シリーズ
- カテゴリ
- 電流プローブ（AC/DC、高周波、ゼロフラックス）
1,342,000円
特長
- 業界トップクラスの大電流1000Arms、高帯域幅2MHz
- 業界トップクラスの高周波電流検出技術、極めて低い波形歪み
- 業界トップクラスの耐電磁妨害性能
- 業界トップクラスの極小挿入損失
- 高精度・高安定性能、精度は最大1%
規格表
| 型番 | TCP8031C | TCP8031H | TCP8051 | TCP8071 | TCP8102 | TCP8151 | TCP8301 | TCP8501 | TCP8501D |
|---|---|---|---|---|---|---|---|---|---|
| 分解能 | |||||||||
| 5A | 1mA | — | |||||||
| 30A | 10mA | — | 5mA | — | |||||
| 7.5A | — | 1mA | — | ||||||
| 50A | — | 10mA | — | 5mA | — | ||||
| 10A | — | 2mA | — | ||||||
| 70A | — | 20mA | — | ||||||
| 150A | — | 20mA | 50mA | — | |||||
| 1000A | — | 200mA | — | ||||||
| 300A | — | 50mA | — | ||||||
| 75A | — | 5mA | 10mA | ||||||
| 500A | — | 50mA | 100mA | ||||||
| 立ち上がり時間 | ≤5ns | ≤2.92ns | ≤7ns | ≤11.6ns | ≤175ns | ≤16ns | ≤50ns | ≤70ns | ≤88ns |
| レンジ | |||||||||
| 5A | 1X | — | |||||||
| 30A | 10X | — | 10X | — | |||||
| 7.5A | — | 1X | — | ||||||
| 50A | — | 10X | — | 10X | — | ||||
| 10A | — | 2X | — | ||||||
| 70A | — | 20X | — | ||||||
| 150A | — | 100X | — | ||||||
| 300A | — | 100X | — | ||||||
| 75A | — | 10X | — | ||||||
| 500A | — | 100X | — | ||||||
| ピーク電流 | 50Apk | 75Apk | 100Apk | 1400Apk | 300Apk | 500Apk | 750Apk | ||
| クランプ直径 | 5mm | 35mm | 20mm | 35mm | |||||
| 帯域幅（-3 dB） | DC～70MHz | DC～120MHz | DC～50MHz | DC～30MHz | DC～2MHz | DC～22MHz | DC～8MHz | DC～5MHz | DC～4MHz |
| 終端負荷要求 | ≥100kΩ | ||||||||
| ケーブル長 | 1m | — | 1.5m | — | |||||
| 保存高度 | 12000m | — | 12000m | — | |||||
| 電気的仕様 | |||||||||
| 過負荷 | |||||||||
| 5A | ≥5APk | — | |||||||
| 30A | ≥50APk | — | ≥30APk | — | |||||
| 7.5A | — | ≥7.5APk | — | ||||||
| 50A | — | ≥75APk | — | ≥50APk | — | ||||
| 10A | — | ≥10APk | — | ||||||
| 70A | — | ≥100APk | — | ||||||
| 150A | — | ≥300APk | — | ||||||
| 300A | — | ≥500APk | — | ||||||
| 75A | — | ≥75APk | — | ||||||
| 500A | — | ≥750APk | — | ||||||
| 最大アンペア秒積 | 50A·ms | 75A·ms | 100A·ms | — | 300A·ms | 500A·ms | 750A·ms | — | |
| 電源方式 | DC5V/2A（標準アダプタ） | DC12V/1A（標準アダプタ） | DC5V/2A（標準アダプタ） | DC12V/1A（標準アダプタ） | |||||
| 連続電流最大値 | 30Arms | 50Arms | 70Arms | 1000Arms | 150Arms | 300Arms | 500Arms | ||
| 電流伝送比 | |||||||||
| 5A | 1V/A | — | |||||||
| 30A | 0.1V/A | — | 0.1V/A | — | |||||
| 7.5A | — | 1V/A | — | ||||||
| 50A | — | 0.1V/A | — | 0.1V/A | — | ||||
| 10A | — | 0.5V/A | — | ||||||
| 70A | — | 0.05V/A | — | ||||||
| 150A | — | 50mV/A（20X） | 0.01V/A | — | |||||
| 1000A | — | 5mV/A（200X） | — | ||||||
| 300A | — | 0.01V/A | — | ||||||
| 75A | — | 0.1V/A | 100mV/A（10X） | ||||||
| 500A | — | 0.01V/A | 10mV/A（100X） | ||||||
| 確度(DC、45～66Hz、最大連続電流) | |||||||||
| 5A | ±0.5%±1mA | — | |||||||
| 30A | ±0.5%±10mA | — | ±0.5%±10mA | — | |||||
| 7.5A | — | ±0.5%±1mA | — | ||||||
| 50A | — | ±0.5%±10mA | — | ±0.5%±10mA | — | ||||
| 10A | — | ±0.5%±2mA | — | ||||||
| 70A | — | ±0.5%±20mA | — | ||||||
| 150A | — | ±1%±20mA | ±0.5%±100mA | — | |||||
| 1000A | — | ±1%±200mA | — | ||||||
| 300A | — | ±0.5%±100mA | — | ||||||
| 75A | — | ±1%±10mA | |||||||
| 500A | — | ±1%±100mA | |||||||
| 最大絶縁電線電圧 | 300V CAT I | — | |||||||
| CAT II | — | 600V | — | ||||||
| CAT III | — | 300V | — | ||||||
| 過電流警報値 | |||||||||
| 150A | — | ≥150Apk | — | ||||||
| 1000A | — | ≥1500Apk | — | ||||||
| 75A | — | ≥75Apk | |||||||
| 500A | — | ≥750Apk | |||||||
| 機械的仕様 | |||||||||
| プローブ重量 | 255g | — | 555g | 525g | — | ||||
| クランプ寸法（L×W×H） | 176×39.5×18mm | — | 174×67.5×30mm | — | |||||
| 終端ユニット寸法（L×W×H） | 91.5×40×26.5mm | — | 91.5×40×26.5mm | — | |||||
| 環境条件 | |||||||||
| 保存温湿度範囲 | -10～50℃、80%以下 | — | -10～50℃、80%以下 | — | |||||
| 使用高度 | 2000m | — | 2000m | — | |||||
| 使用温湿度範囲 | 0～40℃、80%以下 | — | 0～40℃、80%以下 | — | |||||
付属品・オプション
品名 | 数量 |
|---|---|
電流プローブ本体 | 1個 |
DC12V/1A アダプター（CK-612） | 1個 |
BNC接続ケーブル（CK-310） | 1本 |
取扱説明書 | 1冊 |
保証書 | 1個 |
検査報告書 | 1部 |
