| ディスプレイ | 800×480ドット 65千色TFT。波形表示範囲：600×256 |
|---|

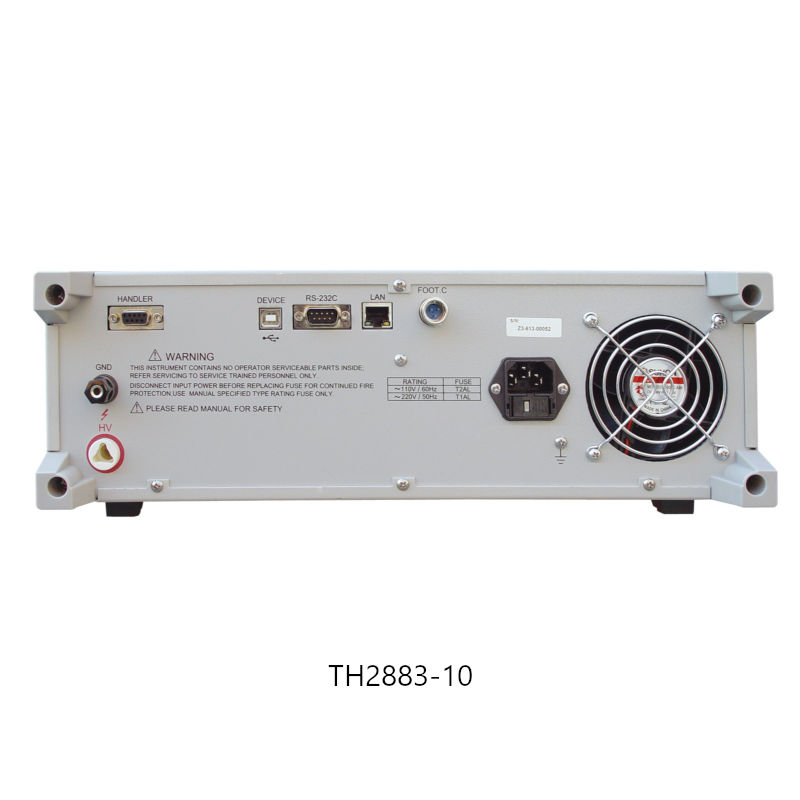

| インターフェース | Handler, RS232C, USB Device, USB Host, LAN |
|---|
| チャンネル数 | 1 |
|---|
| 入力インピーダンス | 5MΩ |
|---|
| トリガ・モード | マニュアル／外部／BUS／内部 |
|---|
| 消費電力 | ≤200VA |
|---|
| 測定速度 | 6 times/second | 3 times/second
(when 10kV impulse voltage is output) | 6 times/second |
|---|
| メモリ | 標準波形データと本体設定を内部不揮発メモリに20組保存可能。USBメモリを外部メモリとして使用できます |
|---|
| 動作環境 | |
|---|
| 温度 | 0℃ – 40℃ |
|---|
| 湿度 | ≤75% R.H. |
|---|
| インパルス電圧 | 30V-1200V, 5V steps | 500V-10kV, 20V steps | 100V-5000V, 10V steps |
|---|
| 電圧確度 | ±(5% set value+5V) | ±(5% set value+25V) | ±(5% set value+15V) |
|---|
| インダクタンス・テスト範囲 | ≥1uH | ≥20uH | ≥10uH |
|---|
| インパルス・エネルギー | Max.: 0.02 Joule | Max.: 0.5 Joule | Max.: 0.25 Joule |
|---|
| パルス数 | Max.: 32 |
|---|
| 波形取り込み | |
|---|
| サンプリングレート | 最大200Msps（8段階可変） |
|---|
| 分解能 | 8bit |
|---|
| メモリ長 | 6kバイト |
|---|
| アベレージ | 1〜32 |
|---|
| 判定方法 | Comparison with Standard Waveform:
Area Size Comparison
Differential Area Comparison
Corona Discharge Comparison
Differential Phase Comparison |
|---|
| 波形測定 | Voltage/Frequency/Time |
|---|
| 検出出力 | OK/NG display/LED/ Alarm |
|---|
| 統計 | 測定結果の統計機能 |
|---|
| 安全規格準拠 | IEC61010-1:2001,IEC61326-2-1:2005 |
|---|
| リードバック確度 | ±(5% actual value+5V) | ±(5% actual value+25V) | ±(5% actual value+15V) |
|---|
| 電源 | 220V ±10% 50Hz/60Hz ±5% |
|---|
