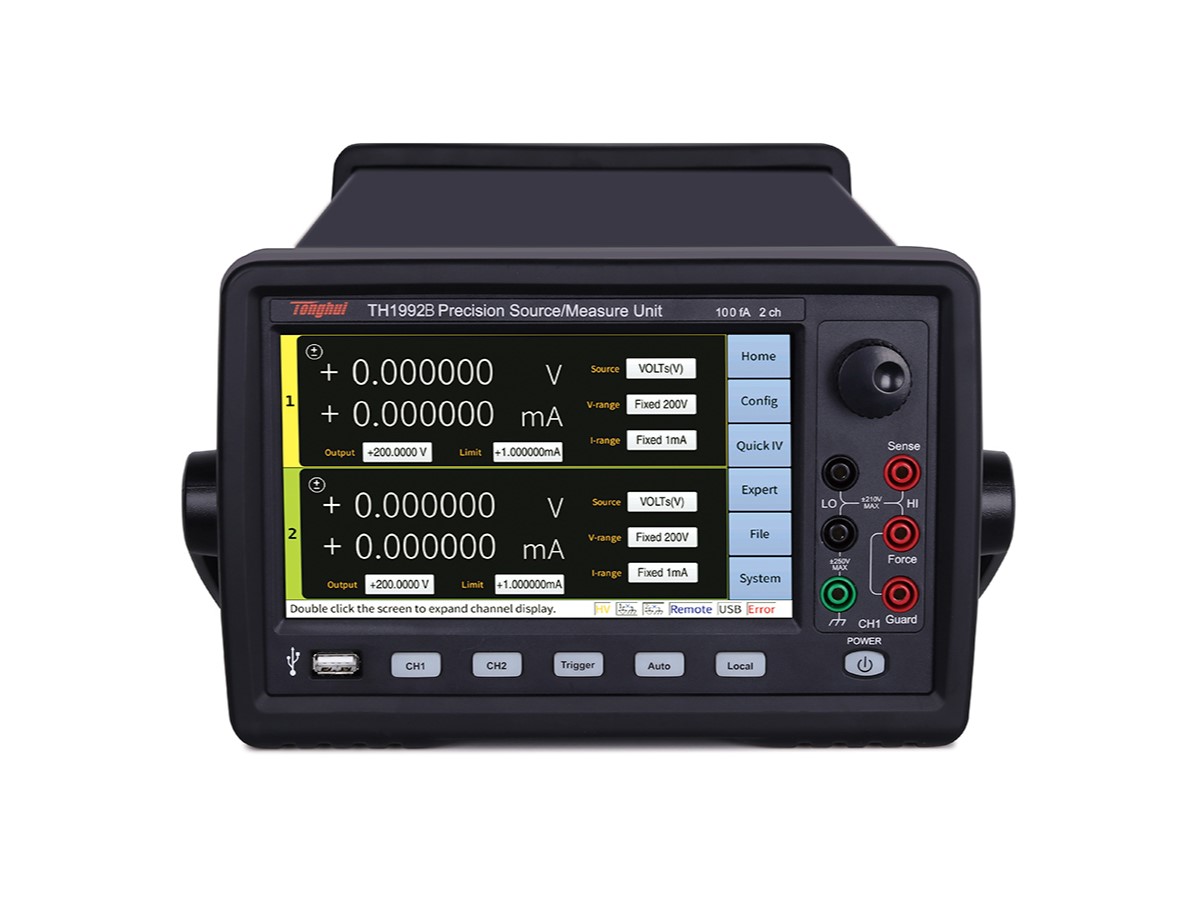

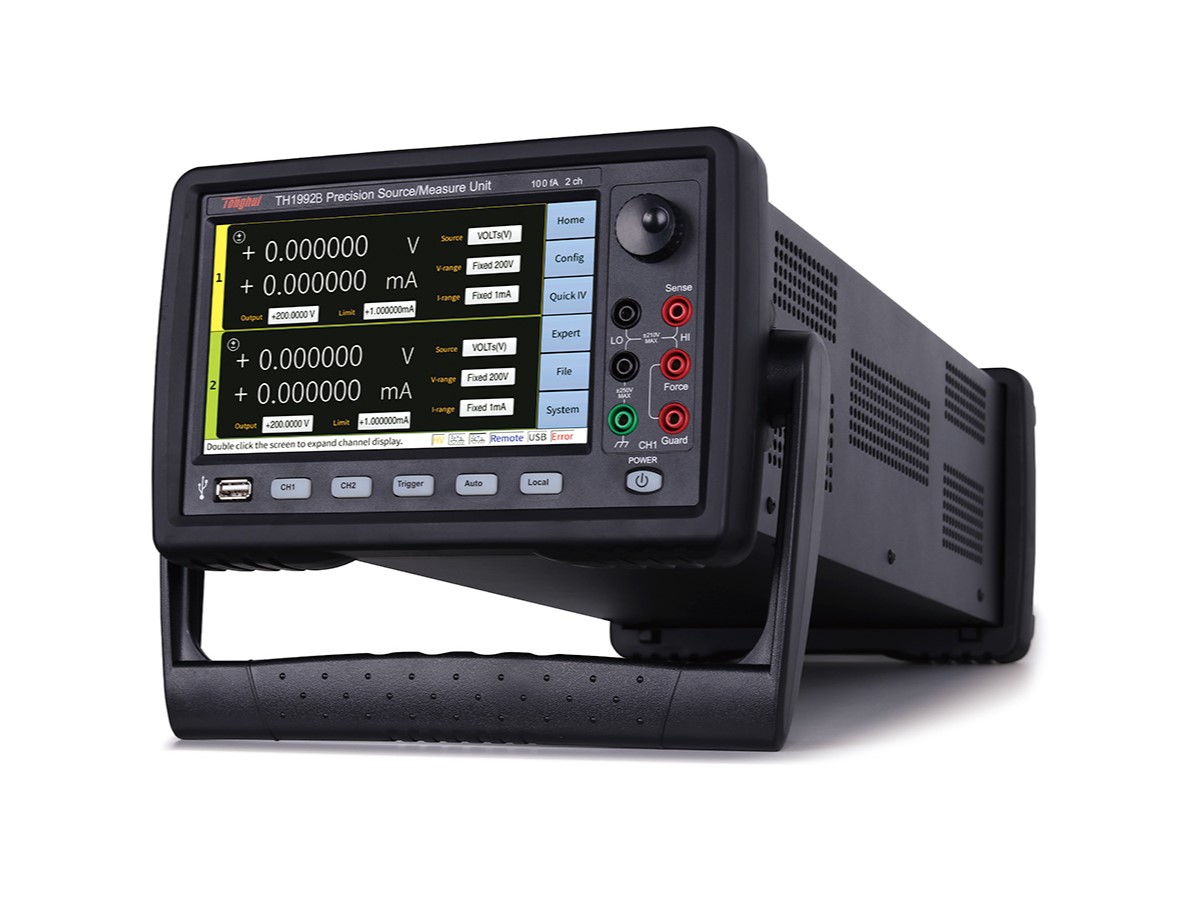

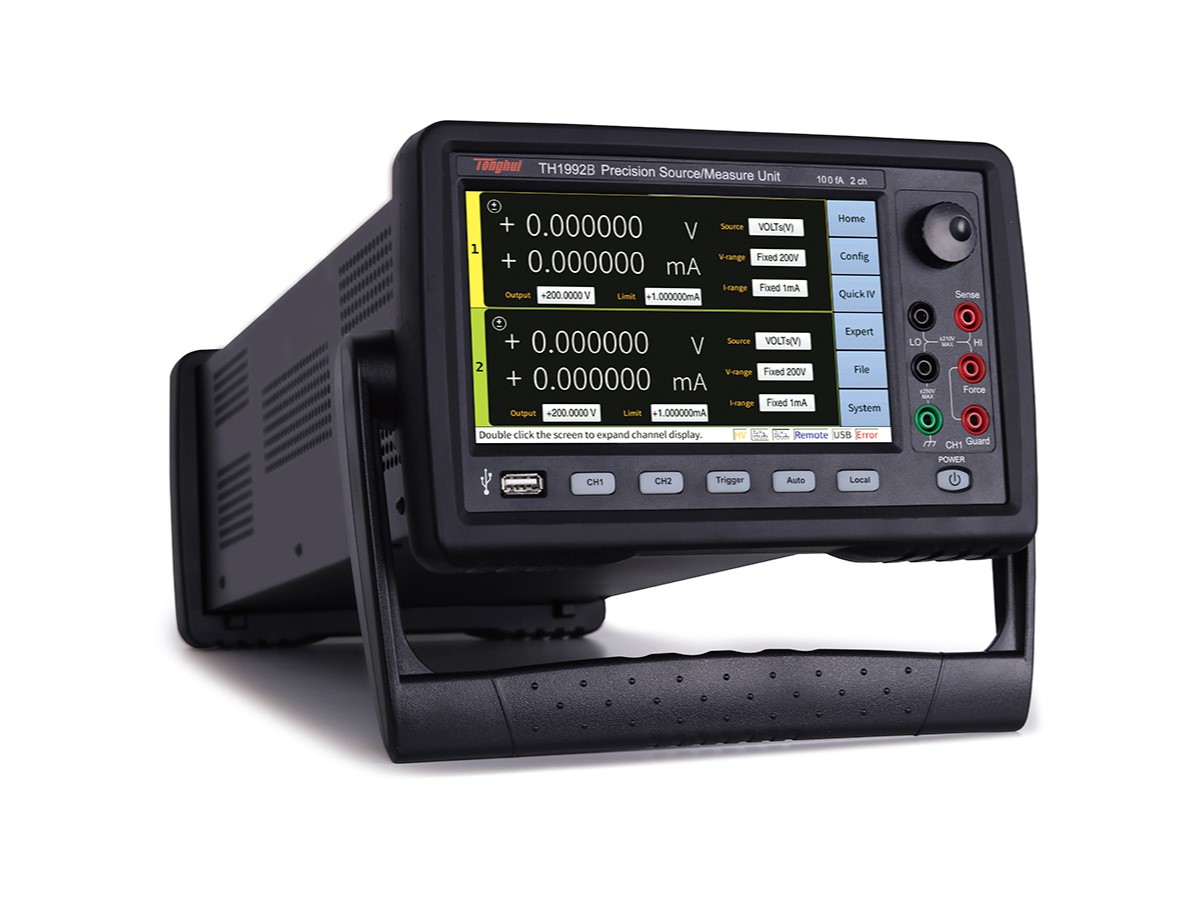

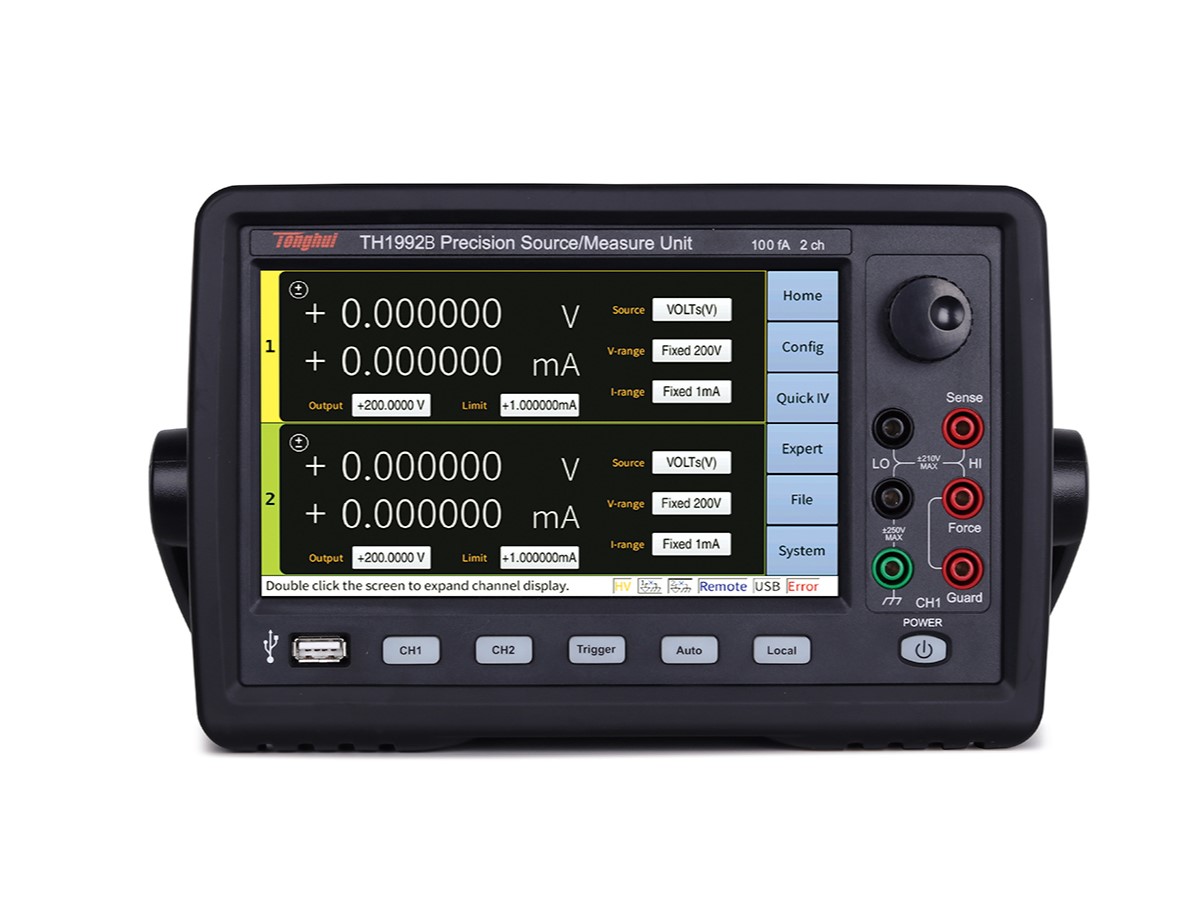

TECHMIZE TH1992B 高精度ソース・メジャー・ユニット 2ch

TH1991/TH1992シリーズの精密ソース・メジャー・ユニットは、電圧と電流を同時に出力・測定できる装置です。電流源、電圧源、電圧計、電流計の機能を1台に統合しており、各機能を自由に切り替えられます。

出力は直流電圧±210V、直流電流±3A、パルス電流±10.5Aまで対応し、ソース・測定分解能は最小10fA/100nVです。高速サンプリングと任意波形の生成にも対応します。

7インチの静電容量式タッチスクリーンとLinuxベースの対話的なGUIを備え、ダイオード、トランジスタ、MOSFET、IGBTなど向けのテスト機能を内蔵しています。I/Vカーブスキャン機能により、ホストコンピュータに接続せずにI-V特性テストを完了でき、テスト効率を大幅に高めます。

包括的なソース・測定機能により、半導体や能動・受動デバイス、各種材料のテストに適しており、研究開発・教育から産業開発、試験・製造の現場まで幅広く使われています。

半導体・ディスクリート・受動部品のテスト

ダイオード、レーザーダイオード、LED、フォトデバイス、センサ、電界効果トランジスタ、トランジスタ、IC（RFIC・MMIC）、抵抗器、可変抵抗器、サーミスタ、スイッチ

高精度エレクトロニクス・グリーンエネルギーデバイスのテスト

太陽電池、パワー半導体、バッテリー、車載・医療機器・ボードレベルテスト用の電源およびDCバイアスソース

研究・教育

新素材の研究、ナノデバイスの特性評価、巨大磁気抵抗、有機デバイス、精密I/Vソース・測定

■製品紹介

TH1991/TH1992シリーズの精密ソース/測定ユニットは、同時に電圧と電流を出力および測定できます。
この装置は電流源、電圧源、ボルトメーター、アンペアメーターの機能を統合しており、各機能を自由に切り替えることができます。

TH1991/TH1992シリーズの精密ソース/測定ユニットは、最大で±210Vの直流電圧、±3Aの直流電流、±10.5Aのパルス電流を出力でき、
最小で10fA/100nVの電源および測定分解能をサポートし、高速サンプリングをサポートし、任意の波形を生成できます。

TH1991/TH1992シリーズの精密ソース/測定ユニットは、7インチの静電容量式タッチスクリーンを採用し、Linuxオペレーティングシステムをベースに、
インタラクティブなグラフィカルユーザーインターフェースとさまざまな表示モードを提供し、ダイオード、トライオード、MOS管、IGBTなどのデバイスを内蔵しています。
I/Vカーブスキャン機能を備え、ホストコンピュータに接続せずにIV機能テストを完了でき、テスト効率を大幅に向上させます。

TH1991/TH1992シリーズの精密ソース/測定ユニットは、半導体、アクティブ/パッシブデバイス、およびさまざまなデバイスと材料のテストに理想的な、
包括的かつ統合された電源および測定機能を備えています。

TH1991/TH1992シリーズの精密ソース/測定ユニットは、研究開発および教育アプリケーション、産業開発、テストおよび製造に幅広く使用されています。

アプリケーション • 半導体、離散およびパッシブコンポーネントのテスト

ダイオード、レーザーダイオード、LED、フォトデバイス、センサ、場効トランジスタ、トライオード、IC（IC、RFIC、MMIC）、抵抗器、可変抵抗器、サーミスタ、スイッチ

• 高精度エレクトロニクスおよび環境に優しいエネルギーデバイスのテスト

太陽電池、パワーセミコンダクター；バッテリー；車両、医療機器、ボードレベルのテスト用の電源およびDCバイアスソース

• 研究および教育

新素材の研究、ナノデバイスの特性、巨大磁気抵抗、有機機器、精密I/Vソースまたは測定。

■ 出力特性曲線機能

電圧や電流を掃引しながら同時に電流や電圧を精密測定し、トランジスタやダイオードなどのI-V特性を自動で描画・解析できる機能です。デバイス評価や半導体特性試験に必須の機能です。

■ ダイオード順方向IV特性試験機能

ダイオードのアノードに正方向電圧を印加し、その際に流れる電流を測定して電圧‐電流の関係を評価する試験です。立ち上がり電圧、順方向抵抗、電流容量などを把握し、素子の健全性や性能を確認します。

■ FETしきい値電圧試験機能

ゲート‐ソース間電圧を変化させながらドレイン電流の立ち上がり点を測定し、トランジスタが導通を開始する最小電圧（Vth）を求める試験です。デバイスの動作領域や設計パラメータの確認に用いられます。

■ トランジスタ出力特性曲線機能

一定のゲート電圧を印加した状態でドレイン‐ソース間電圧を掃引し、そのときのドレイン電流を測定して得られるIVカーブです。飽和領域や線形領域の動作特性を評価できます。

■ ダイオード逆方向IV特性試験機能

カソードに対し逆方向電圧を印加し、その時に流れる微小電流（逆電流や漏れ電流）を高精度で測定する試験です。逆耐圧、漏れ電流特性の確認や素子の信頼性評価に用いられます。

■ トランジスタ Gummel 曲線機能

バイポーラトランジスタに対しベース‐エミッタ電圧を掃引し、ベース電流とコレクタ電流を同時に対数表示する機能です。ゲイン特性やリーク電流、再結合特性を詳細に評価できます。

Accessary

標準付属アクセサリ
型式	名称	写真
TH26050B	2端子テストリード
TH26017	USBケーブル
TH26087B	2端子バナナ-トライアキシャル・テストボックス
TH26050S	4端子ケルビン・テストリード

オプション・アクセサリ
型式	名称	写真
TH26087D	4端子バナナ-トライアキシャル・テストボックス
