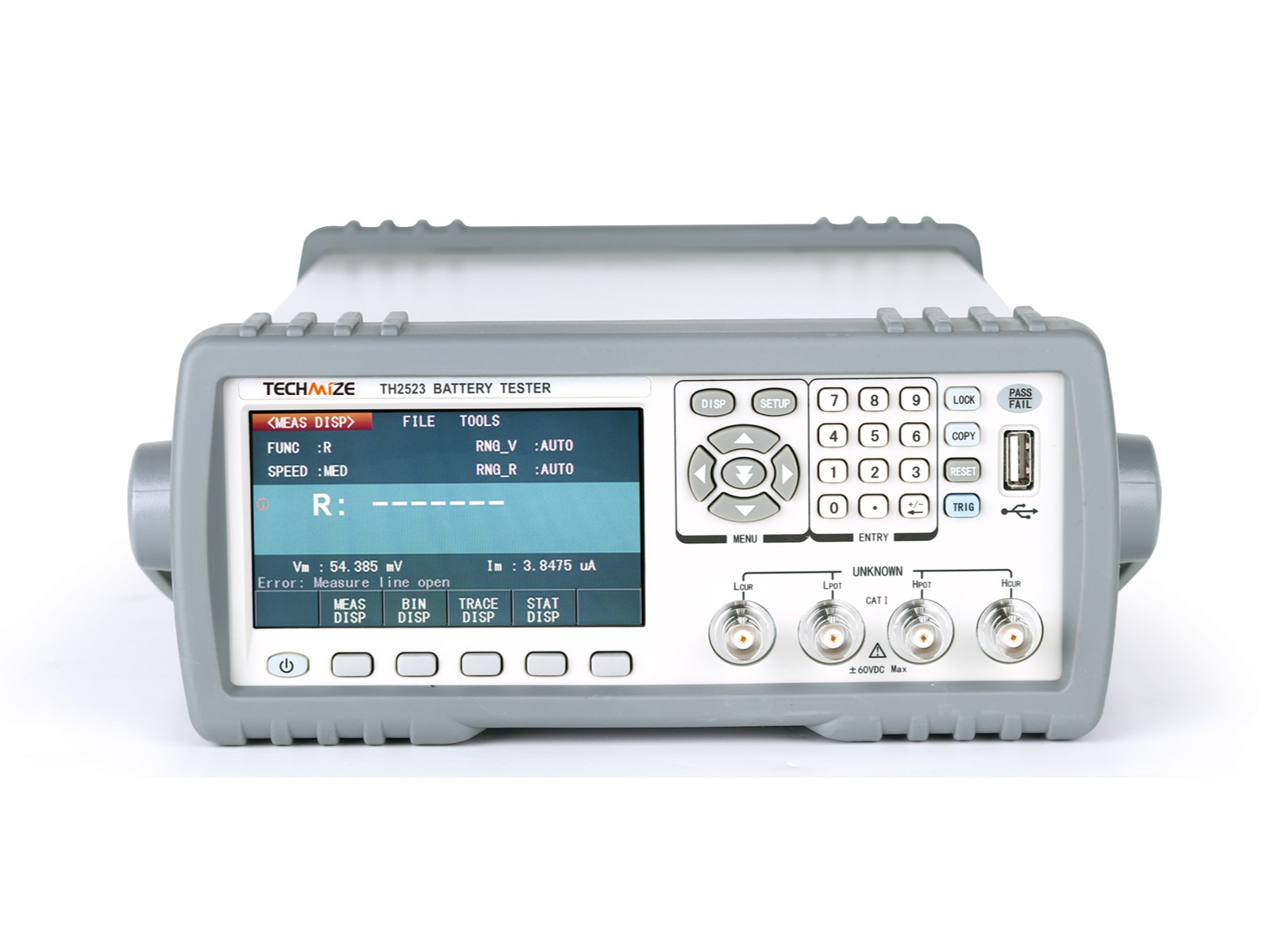

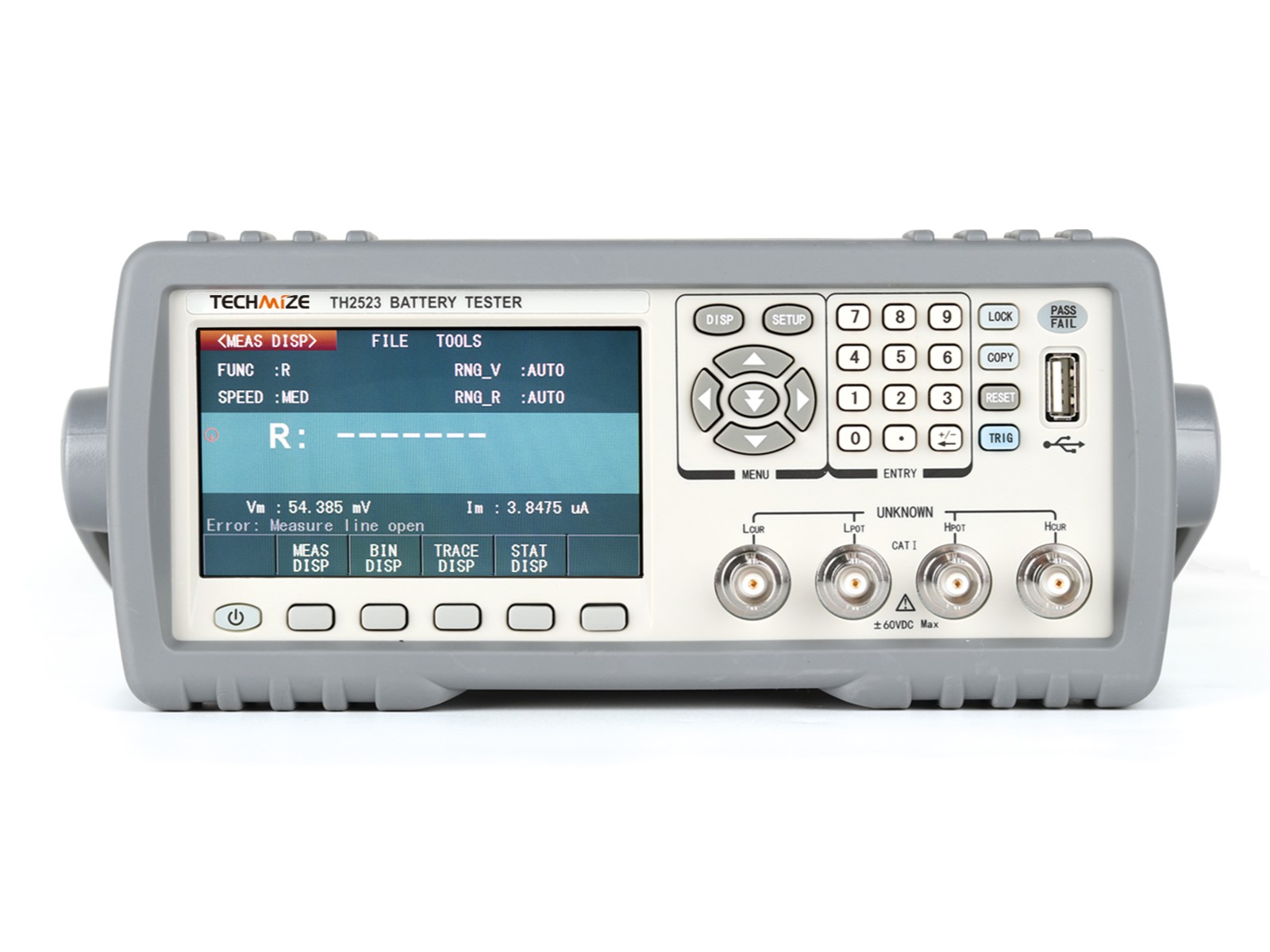

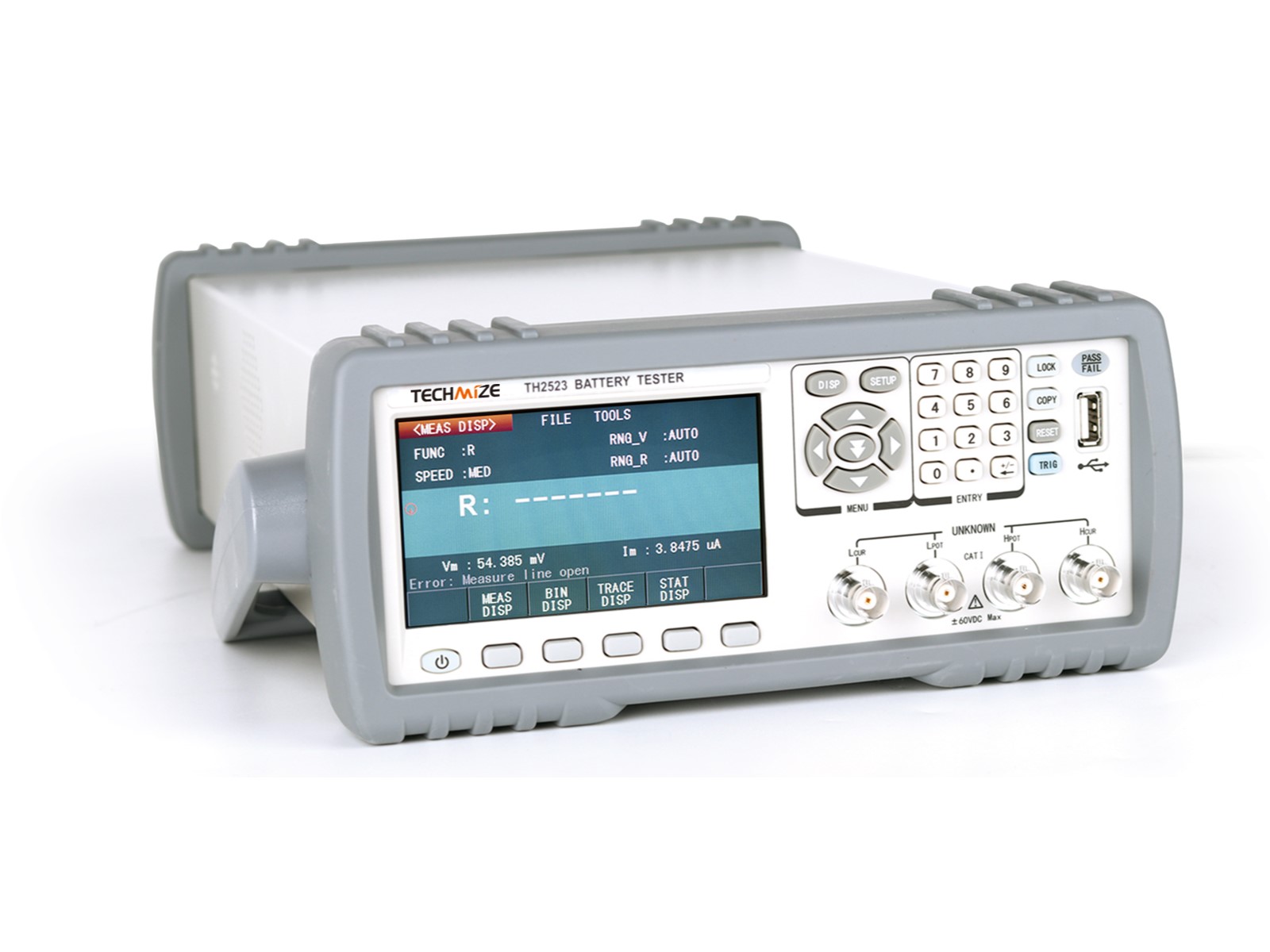

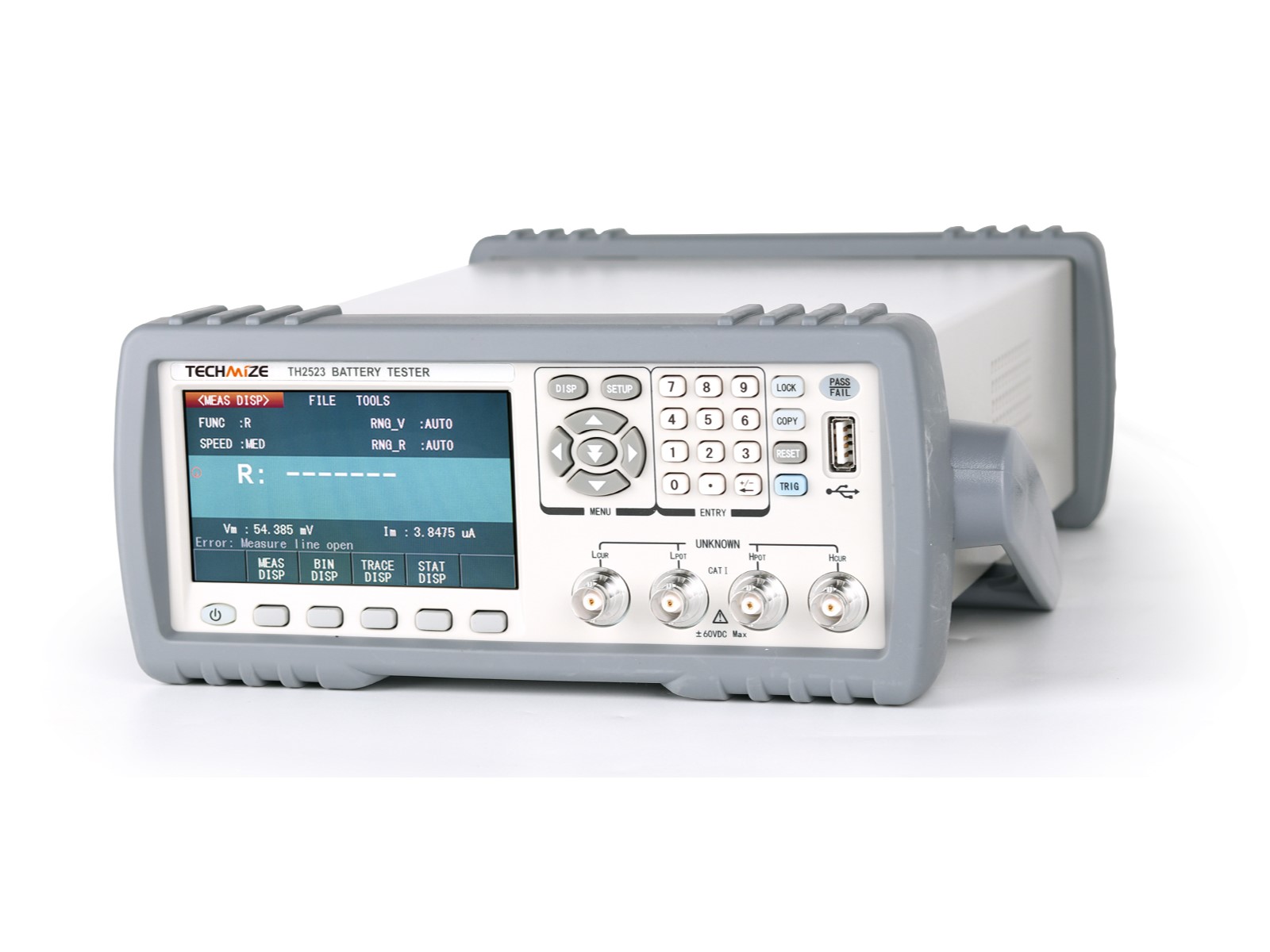

TECHMIZE TH2523シリーズバッテリー・テスタ 65V

■製品仕様：確度: 0.1%、抵抗: 1mΩ-3.5kΩ、電圧: 100mV-65V、ハンドラ用インターフェース、 RS232C、 USBデバイス、 USBホスト、測定速度: 最高50回/秒

価格253,000円〜税込

特長

電子製品、携帯電話、家電、電動車、自転車などの成長に伴い、これらすべての製品はバッテリーと連携して動作する必要があり、バッテリーの迅速な検査は製品の性能に影響を与えます。

トンフイはインピーダンステストと市場調査の経験を活かし、新しいバッテリーテスター、TH2523を成功裏に発表しました。その優れた性能、簡単な操作、新しい外観により、他の類似製品と競争力を持つことができます。

■製品紹介

・1kHz定電流源を採用して、測定対象物への熱電力の潜在的な誤差を排除します。

・最大300V（TH2523A）の試験電圧は高電圧バッテリーの要求を満たします。

・0.1％の基本抵抗精度、30mΩから3000Ωの範囲は、ボタン電池から大容量バッテリーパック、低抵抗の大型リチウムバッテリーまでのテスト要求をカバーできます。

・高速テスト速度は最大20ms/回です。

・一般的な部品のACRテストの要求を満たします。

・TH2523はPCとの通信およびリモート制御用の複数のインターフェースを提供します。

アプリケーション

・ボタン電池およびバッテリーパックなどの迅速なテスト

・携帯電話、家電、電動車、自転車などのため

・高電圧バッテリーのテストに向けて

・初期のバッテリーR&Dテスト

・接触抵抗テスト

・バッテリーの劣化と寿命評価

・UPSオンラインテスト

・スーパーキャパシタのESRテスト

Model		TH2523		TH2523A
Display	Displayer	4.3 inch 480x272 24 bit color TFT display
	Displayed Digit	R: slow 5 digits, Max. displayed digit 35000; fast, Max. displayed digit 3500V: slow 5 digits, Max. displayed digit35000; fast, Max. displayed digit 3500
Parameter		R, V, R-V, Z-θ°, Z-θr,L-Q, L-R, R-X, R-Q
Basic Accuracy		R: 0.1%, V: 0.05%
Test Signal Source	Frequency	1kHz ± 0.2Hz sine waveform
	Constance Current	100mA/10mA/1mA/100uA/10uA
Display Range	R/ Z/ X	1uΩ—3.5kΩ
	DC V	100uV—65V	100uV—350V
	L	0.2nH-1H
	Q	0.001—9999.9
	θd(deg)	-179.99—179.99
	θd(rad)	-3.1416—3.1416
Mathematics		Direct, ΔABS, Δ%
Range	AC R	30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ
	DC V	6V/60V	30V/300V
Max. Input Voltage		65V	350V
Test Speed(time/s)		FAST: 50 times/s. MED: 10 times/s. SLOW1: 5 times/s. SLOW2: 3 times/s
Comparator		10 bins
Range Mode		Auto, hold
Trigger Mode		Internal, manual, external, bus
Operation Mode		Test leads contact inspection; DUT I/V monitor; REL; short “0”; 1-255 average; delay setting; graphic analysis and scanning; USB storage; Max.100 groupsof file save/load;Statistics of Max.30000 of data

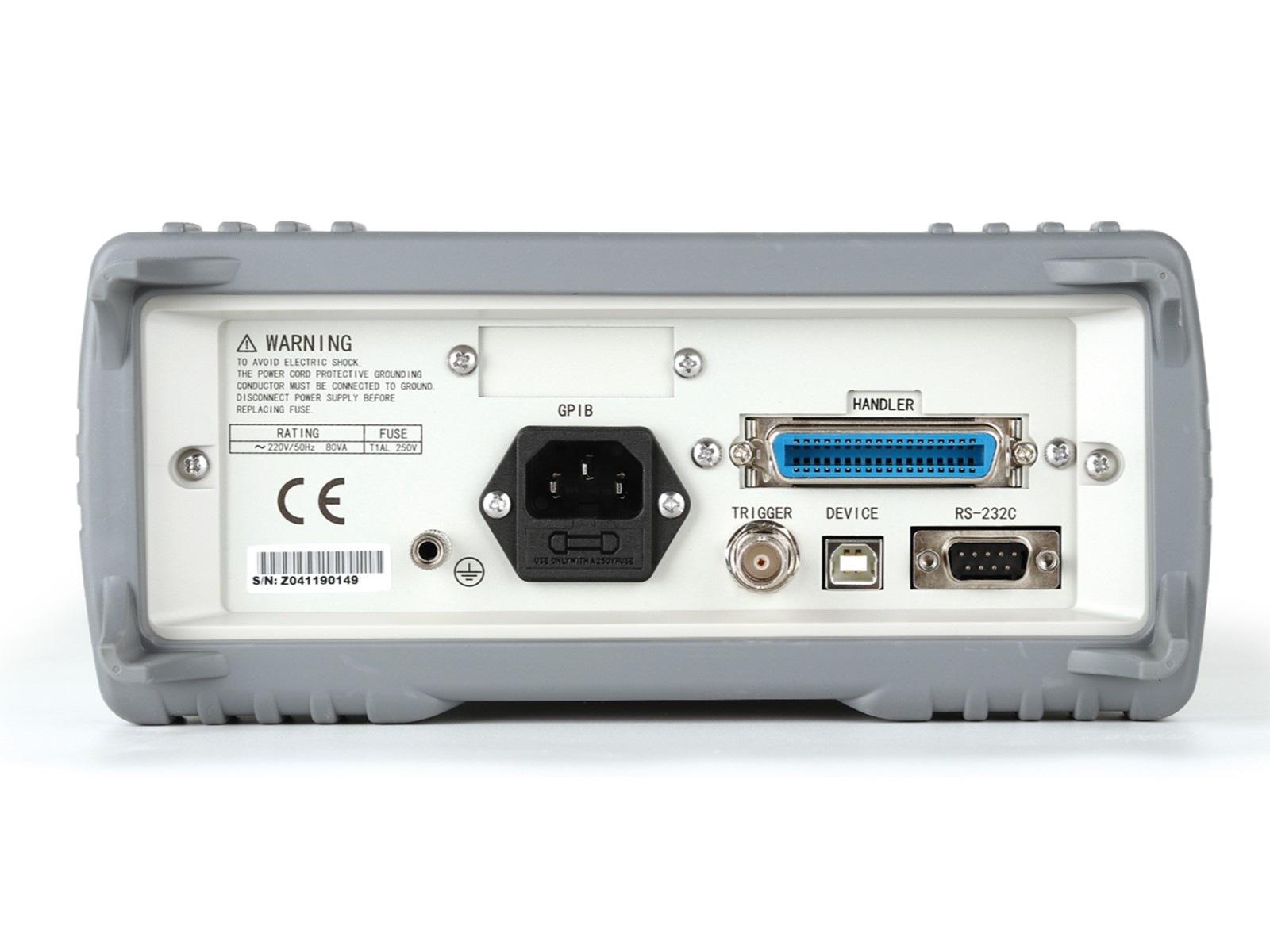

Interface		Handler、RS232、USB DEVICE、GPIB（optional）、USB HOST
General Specification
Operating Environment	Temperature	0℃ -40℃
	Humidity	≤90%RH
Power Supply	Voltage	100V-120V , 198V-242V
	Frequency	47Hz - 63Hz
Power Consumption		Max.15AV
Dimensions (WxHxD)		215mmx87mmx335mm(net) 235mmx105mmx360mm(with sheath)
Weight		About 3.6k

Standard
Accessories name	Model

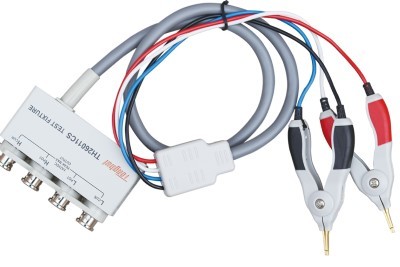

Kelvin test lead with box four-terminal insulation and lock	TH26011CS

Specificaion of TH2523 Series.pdf	Download
TH2523 Series Operation Manual.pdf	Download

型番	TH2523	TH2523A
Display
Displayer	4.3インチ 480×272 24bitカラーTFT
Displayed Digit
R	SLOW 5桁（最大表示35000）／FAST（最大表示3500）
V	SLOW 5桁（最大表示35000）／FAST（最大表示3500）
Basic Accuracy
R	0.1%
V	0.05%
Trigger Mode	内部、マニュアル、外部、BUS
Range Mode	Auto, hold
Comparator	10 bins
Mathematics	Direct, ΔABS, Δ%
Max. Input Voltage	65V	350V
Operation Mode	テストリード接触検査、DUTのI/Vモニタ、REL、ショート「0」、1〜255回アベレージ、遅延設定、グラフ解析と掃引、USB保存、最大100組のファイル保存/読出、最大30000データの統計
Test Signal Source
Frequency	1kHz ± 0.2Hz sine waveform
Constance Current	100mA/10mA/1mA/100μA/10μA
Display Range
R/ Z/ X	1μΩ—3.5kΩ
DC V	100μV—65V	100μV—350V
L	0.2nH-1H
Q	0.001—9999.9
θd(deg)	-179.99—179.99
θd(rad)	-3.1416—3.1416
Test Speed(time/s)
FAST	50回/秒
MED	10回/秒
SLOW1	5回/秒
SLOW2	3回/秒
Range
AC R	30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ
DC V	6V/60V	30V/300V
Interface	Handler、RS232、USB DEVICE、GPIB（optional）、USB HOST
Parameter	R, V, R-V, Z-θ°, Z-θr,L-Q, L-R, R-X, R-Q
General Specification
Dimensions (WxHxD)	215mm×87mm×335mm（本体）／235mm×105mm×360mm（保護カバー含む）
Operating Environment
Temperature	0℃ -40℃
Humidity	≤90%RH
Weight	About 3.6kg
Power Supply
Voltage	100V-120V , 198V-242V
Frequency	47Hz – 63Hz
Power consumption	Max.15VA
