TECHMIZE TH2683シリーズ絶縁抵抗計 1V～1000V、100kΩ～10TΩ

■製品仕様：範囲: 100KΩ–10TΩ、テスト電圧: 1V-1000V、 4.3インチ・タッチスクリーン、プログラム制御

型番: TH2683A
メーカー: TECHMIZE
シリーズ: TH2683シリーズ
カテゴリ: 絶縁抵抗計・接地抵抗計

価格198,000円〜税込

メーカー保証本体3年・付属品1年
国内技術サポート

価格・納期を問い合わせる無料デモ機を申し込む技術担当者に相談する

今すぐ電話する0120-620-115通話無料

特長

範囲100kΩ–10TΩ
テスト電圧1V-1000V
4.3インチ・タッチスクリーン
プログラム制御

製品概要

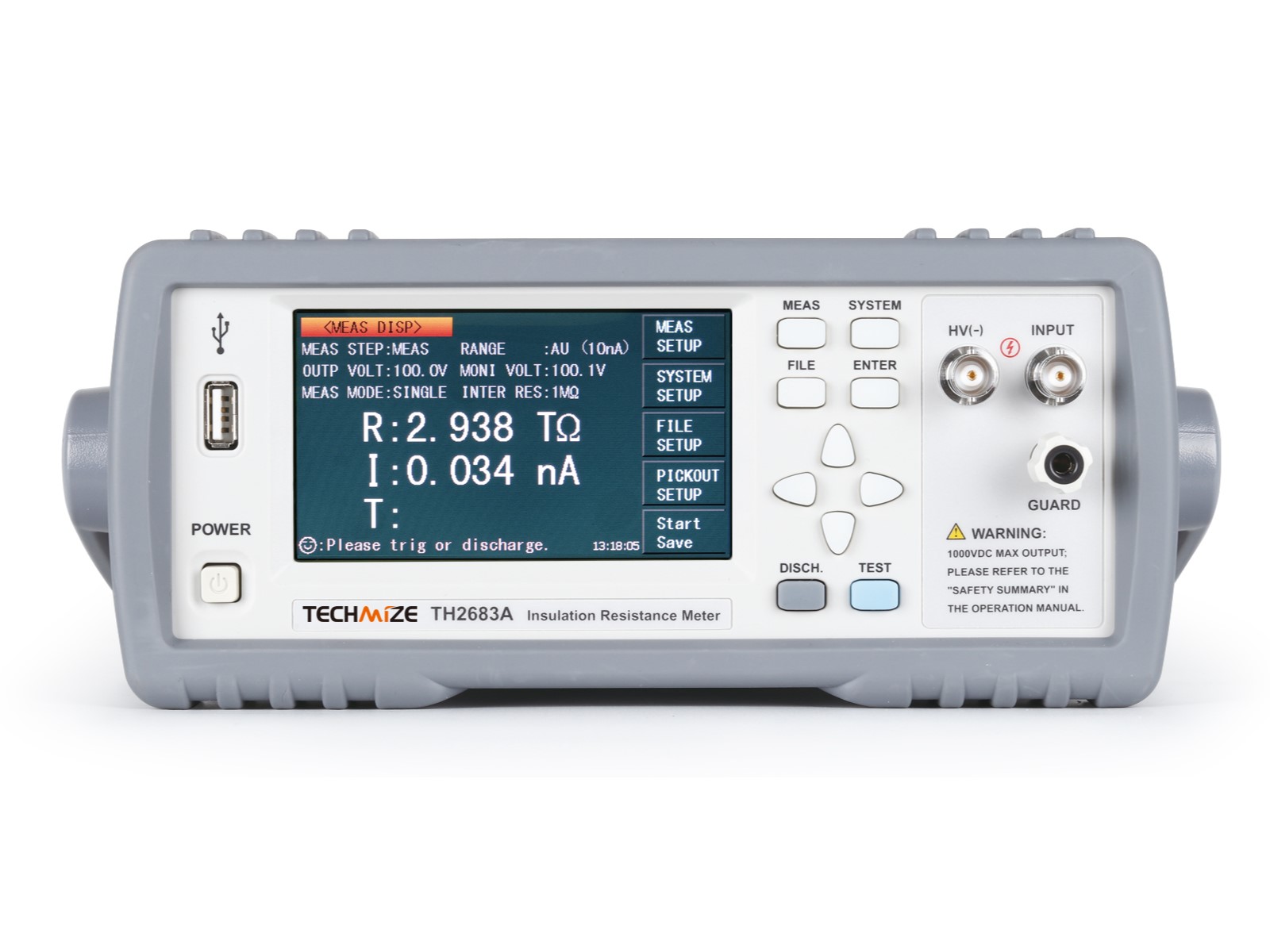

タッチ対応のカラーLCD画面とユニークな絶縁抵抗/漏れ電流の二重テスト機能を備えたTH2683A/TH2683B絶縁抵抗計は、電子部品（特にコンデンサ）、誘電体材料、機器、ワイヤ、ケーブルなどの絶縁特性の迅速な測定に使用されるインテリジェント測定器です。

TH2683A/TH2683Bは、ソーティング出力と外部の単一パルス信号入力インターフェースを備えており、生産ラインでの運用に対応します。搭載された通信インターフェースを使用すると、マイクロコンピュータから機器のすべての機能をリモート操作できます。この機器は高い耐ノイズ性を持っており、測定をより信頼性の高いものにします。

■製品紹介

タッチ対応のカラーLCD画面とユニークな絶縁抵抗/漏れ電流の二重テスト機能を備えたTH2683A/TH2683B絶縁抵抗計は、電子部品とコンポーネント（特に容量）、誘電体材料、機器、ワイヤ、ケーブルなどの絶縁特性の迅速な測定に使用されるインテリジェント測定器です。

TH2683A/TH2683Bは、ソーティング出力と外部の単一パルス信号入力インターフェースを備えており、パイプライン操作を容易にします。搭載された通信インターフェースを使用すると、マイクロコンピュータを介して機器のすべての機能の現地操作が可能です。この機器は強力なジャミング防止機能を持っており、測定をより信頼性の高いものにします。

Specifications

Model	TH2683A	TH2683B
Resistance Test
Test Range	100kΩ - 10TΩ	100kΩ - 5TΩ
Test Accuracy	I＞10nA: ±2%, I≤10nA: ±5%
Current Test
Test Range	Range1: 100uA - 1mA, input internal resistance: 10kΩ, Range2: 10uA - 100uA, input internal resistance: 10kΩ, Range3: 1uA - 10uA, input internal resistance: 10kΩ, Range4: 100nA - 1uA, input internal resistance: 10kΩ, Range5: 10nA - 100nA, input internal resistance: 1MΩ, Range6: 1nA - 10nA, input internal resistance: 1MΩ.
Test Accuracy	±2%+3pA
Voltage Test
Range	1V - 1000V	1V - 500V
Accuracy	Voltage≥10V: ±1%+1V, Voltage＜10V: ±10%+0.1V.
Current Limit	10mA
Switch	Turn it on or off manually on the front panel, or through the built-in timer control or remote control.
Charging Time	0～999s, programmable.
Test Delay	0～999s, programmable.
Test Speed	Fast: ≤30ms, Slow: ≤60ms.
Comparator Function	4 bins: 3-bin pass, 1 bin fail.
Range Mode	Auto, Hold.
Storage	Internal storage, USB.

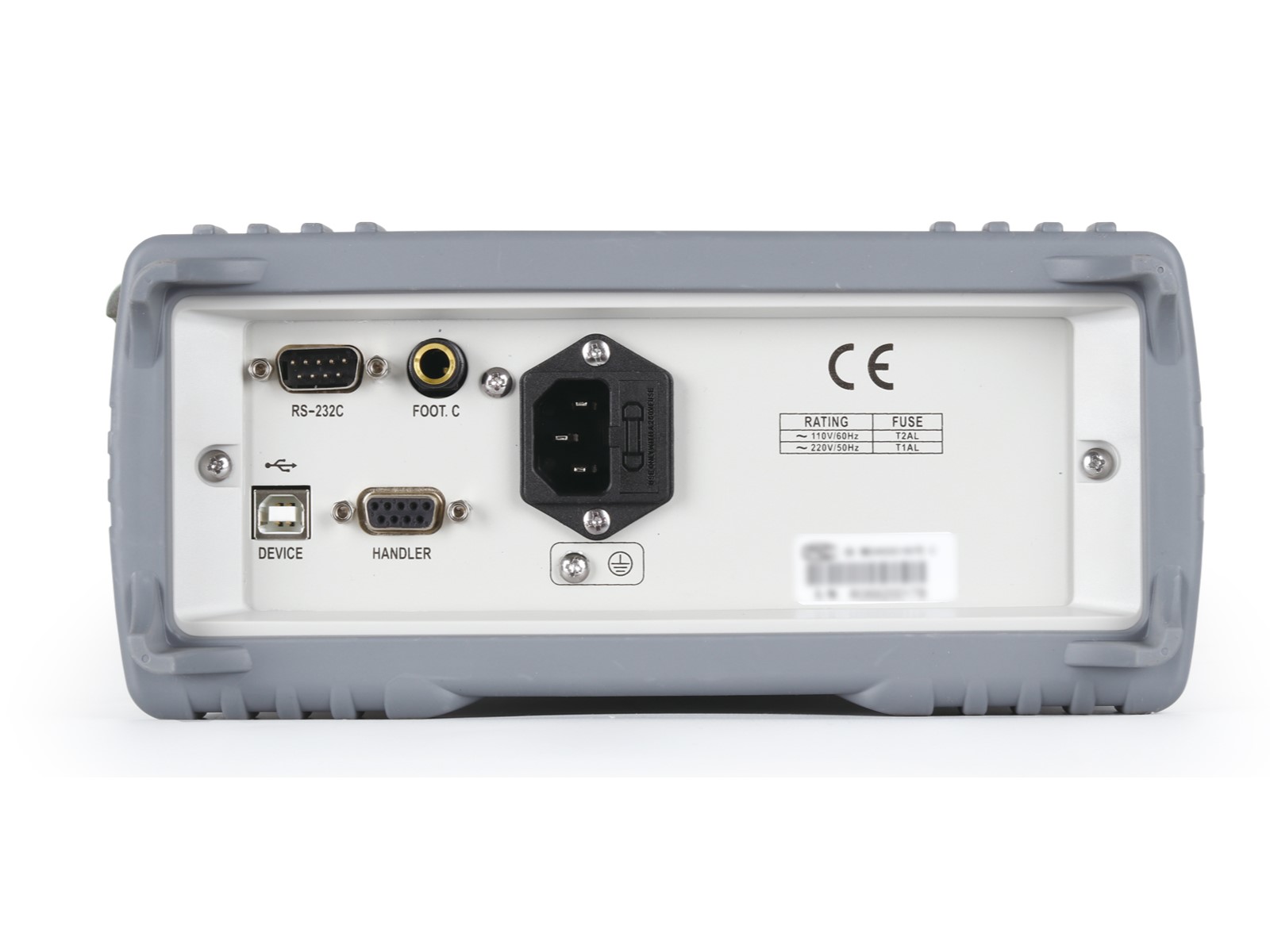

Standard Interface	RS232C, USB HOST, USB DEVICE, HANDLER.
General Technical Parameter
Working Humidity	10℃～40℃，≤90%RH
Power Requirement	90～121V AC (60Hz) or 198～242V AC (50Hz)
Power	＜50VA
Volume	235mmX104mmX360mm
Weight	3.6kg

Accessary

Standard
Accessories name	Model
Test Cable at both End	TH26004B

規格表

型番	TH2683A	TH2683B
インターフェース	RS232C, USB HOST, USB DEVICE, HANDLER.
寸法	235mmX104mmX360mm
重量	3.6kg
消費電力	＜50VA
ストレージ	Internal storage, USB.
コンパレータ機能	4 bins: 3-bin pass, 1 bin fail.
レンジモード	Auto, Hold.
抵抗測定
範囲	100kΩ – 10TΩ	100kΩ – 5TΩ
確度
I＞10nA	±2%
I≤10nA	±5%
電圧測定
範囲	1V – 1000V	1V – 500V
確度
Voltage≥10V	±1%+1V
Voltage＜10V	±10%+0.1V.
電流測定
範囲
Range1	100μA – 1mA, input internal resistance: 10kΩ
Range2	10μA – 100μA, input internal resistance: 10kΩ
Range3	1μA – 10μA, input internal resistance: 10kΩ
Range4	100nA – 1μA, input internal resistance: 10kΩ
Range5	10nA – 100nA, input internal resistance: 1MΩ
Range6	1nA – 10nA, input internal resistance: 1MΩ
確度	±2%+3pA
測定時間
Fast	≤30ms
Slow	≤60ms.
電源	90～121V AC (60Hz) or 198～242V AC (50Hz)
動作温湿度	10℃～40℃，≤90%RH
電流リミット	10mA
測定ディレイ	0～999s, programmable.
電圧測定
スイッチ	Turn it on or off manually on the front panel, or through the built-in timer control or remote control.
チャージ時間	0～999s, programmable.
